Smap3D Isometric: Изометрическое представление трубопроводов

Создание изометрического представления  для производства трубопроводов

Создание изометрического представления  – третий этап типового процесса проектирования предприятия. Изометрическое представление трубопровода представляет собой технический чертеж в изометрической проекции, который предназначен для проектирования и изготовления трубопроводов.

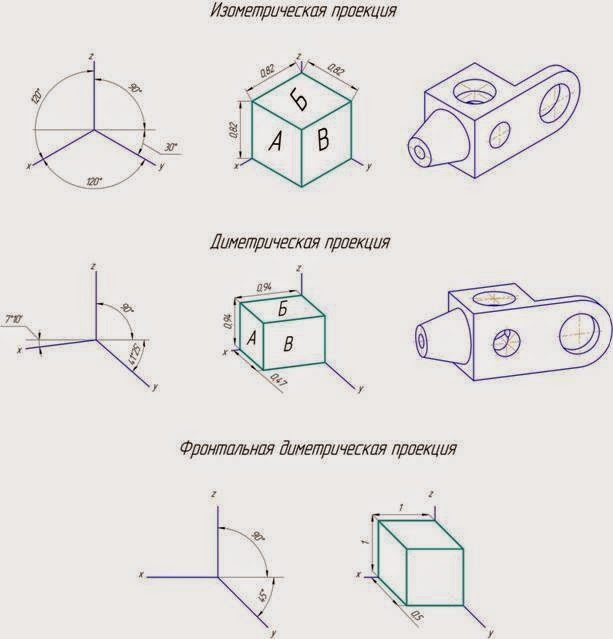

Изометрическое представление трубопровода выполняется упрощенным и без соблюдения масштаба, но с указанием всех подробностей и размеров по длине, ширине и высоте, при этом главные оси трех измерений пересекаются под угломи 60⁰.

Наше решение по проектированию предприятия отличается простотой установки и применения, при этом оно существенно дешевле остальных – в частности, «больших» систем проектирования предприятий. Мы закрываем зазор между капитальными сооружениями, промышленным оборудованием и машиностроением!

Самый простой способ создать изометрическое представление – использовать базовую технологию отраслевого лидера, компании ALIAS (Intergraph). Для решения задач по созданию изометрических представлений трубопроводов мы предлагаем интегрированное решение Smap3D Isometric для SOLID EDGE и SOLIDWORKS.

Cоздание изометрического представления в Smap3D Isometric

‍

Smap3D Isometric для SOLID EDGE и SOLIDWORKS

Smap3D Isometric обладает удобными средствами конфигурирования и настройки под конкретную задачу

Программное средство Smap3D Isometric экспортирует всю информацию о трехмерных трубопроводах и создает изометрические чертежи в полностью автоматическом режиме. Базовым программным обеспечением является ISOGEN® от отраслевого лидера, компании ALIAS (Intergraph). Оба программных продукта входят в число лидеров рынка в своих областях и отличаются беспрецедентным соотношением цены и качества. Комбинация обеих систем обеспечивает эффективную совместную работу, которая приносит пользу и конструкторам-машиностроителям, и проектировщикам предприятий.

• Изометрическое представление трубопровода создается из разработанной в конструкторской САПР трехмерной сборки одним нажатием кнопки.
• Интерфейс Smap3D Isometric обладает удобными для пользователя средствами конфигурирования и настройки под конкретную задачу с помощью правил и назначения атрибутов.
• Средство Smap3D Isometric импортирует созданные с помощью программы Smap3D Piping 3D — трубопроводы, учитывая каждый назначенный компонент и характеристику, и передает их через формат PCF в интегрированное средство ISOGEN.
• Средство ISOGEN обрабатывает всю доступную информацию и автоматически создает изометрические чертежи в форматах DXF, DFT, SLDDRW и DGN (MicroStation).

Размещение маршрутов прохождения трубопроводов, а также сопутствующей информации, такой как размеры, штриховка под углом, условные знаки, выполняется в полностью автоматическом режиме в соответствии с предварительно определенными параметрами (стилями). Наименования линий и пространственные координаты также извлекаются из сборки и назначаются автоматически. На чертеже также могут выводиться разнообразные ведомости / спецификации (BOM) со списками материалов, параметров резки, мест сварки и т.д. Эти ведомости в формате ASCII-данных могут передаваться в ERP-систему.

Создание списков деталей на изометрических чертежах

Представление и содержание автоматически созданного изометрического чертежа полностью настраиваются. С программным обеспечением поставляется 10 предварительно сконфигурируемых стилей. Они могут использоваться «как есть» либо, если это требуется, изменены или адаптированы с помощью функции I-Configure средства ISOGEN. С помощью редактора Isometric Symbol Editor возможно создавать собственные изометрические символы.

При создании изометрического представления интегрированное средство ISOGEN может распознавать списки деталей и производить их дальнейшую обработку. Возможна автоматическая генерация самых разнообразных списков деталей – например, материалов, деталей, получаемых резкой, сварных деталей – как на чертеже, так и в виде ASCII-файла, для последующей передачи в систему управления инвентарными ресурсами.

Smap3D Isometric импортирует созданные с помощью программы Smap3D Piping 3D — трубопроводы

Примеры содержания ведомости материалов / спецификации (BOM):

— автоматическое вычисление длин резки одиночных
труб;

— автоматическое вычисление общей длины;

— автоматическое вычисление (подсчет) требуемой
соединительной арматуры и компонентов;

— автоматическое вычисление с фильтрацией по
значениям «Изготовление» и «Монтаж»;

— автоматическое определение требуемых сварных
швов.‍

Преимущества использования изометрических представлений

— Изометрические представления и отчеты генерируются автоматически из 3D модели.

— Дружественная к пользователю базовая конфигурация в программе Smap3D Isometric.

— 100% пользовательская настройка под конкретную
задачу с помощью инструментов ISOGEN I-Configure и Isometric Symbol Editor.

Smap3D Isometric (изометрия)

услуги

безопастность

Изометрические чертежи — Служба поддержки Майкрософт

Visio Online (план 2) Visio, план 1 Microsoft Visio профессиональный 2021 Microsoft Visio стандартный 2021 Visio профессиональный 2019 Visio стандартный 2019 Visio профессиональный 2016 Visio стандартный 2016 Visio профессиональный 2013 Visio 2013 Visio премиум 2010 Visio 2010 Visio стандартный 2010 Еще. ..Меньше

Используйте изометрические чертежи, чтобы сделать свои схемы объемными. Можно создавать их с нуля либо использовать простые или трехмерные фигуры, а также шаблоны.

В этой статье:

• Создание изометрического чертежа с нуля

• Использование простых фигур

• Создание изометрического чертежа на основе шаблона

• Использование шаблона «Трехмерная блок-диаграмма»

Создание изометрического чертежа с нуля

org/ItemList»>

1. В Visio, в меню Файл выберите пункт Новый, а затем щелкните Простой чертеж.

2. Выберите единицы измерения (метрические или американские), а затем нажмите кнопку Создать.

3. Откройте вкладку Вид и установите флажок Сетка в области

   Показать.

4. Откройте вкладку Главная и щелкните стрелку рядом с фигурой «Прямоугольник» в области Инструменты, а затем выберите Линия.

5. org/ListItem»>

   Нарисуйте фигуру вручную с помощью инструмента «Линия».

К началу страницы

Использование простых фигур

1. В Visio, в меню Файл выберите пункт Новый, а затем щелкните Простой чертеж.

2. Выберите единицы измерения (метрические или американские), а затем нажмите кнопку Создать.

3. Откройте вкладку Вид и установите флажок Сетка в области Показать.

4. Откройте вкладку Главная и выберите Дополнительные фигуры > Основные > Простые фигуры.

5. Перетащите фигуру из набора элементов Простые фигуры в область документа.

6. Выделите фигуру и щелкните точки соединения, чтобы изменить ее форму и размер.

   Совет: Для использования в другом месте рисунка может потребоваться точную копию фигуры. Нажмите CTRL+C, чтобы скопировать выбранную фигуру, и перетащите скопированную фигуру в сторону рисунка, пока не будете готовы к ее использованию.

7. Перетащите другие нужные фигуры из набора элементов Простые фигуры.

8. Откройте вкладку Главная и щелкните стрелку рядом с фигурой «Прямоугольник» в области Инструменты, а затем выберите Линия.

9. Нарисуйте линии вручную, чтобы дополнить фигуру.

10. Откройте вкладку Файл и выберите команду Параметры.

11. org/ListItem»>

    Выберите пункт Настроить ленту.

12. На экране Visio Параметры в области Основные вкладки, щелкните поле Разработчик .

13. Нажмите кнопку ОК.

    Совет: На ленте появится вкладка Visio Разработчик.

14. На вкладке Главная в группе Редактирование щелкните элемент Выделить и выберите команду Выделить все.

15. Откройте вкладку Разработчик.

16. В группе Конструктор фигур выберите элемент Операции, а затем — команду Обрезать.

17. Щелкните правой кнопкой мыши часть линии или фигуры, которую нужно удалить, а затем выберите команду Вырезать.

18. Повторяйте шаг 17, пока не доделаете чертеж или схему.

19. При необходимости удалите сетку, открыв вкладку Вид и сняв флажок Сетка в области Показать.

К началу страницы

Создание изометрического чертежа на основе шаблона

Инструкции ниже относятся к шаблону Трехмерная блок-диаграмма. Microsoft Visio несколько трехмерных шаблонов. Чтобы найти их, на вкладке Файл щелкните Создать, введите «трехмерная» или «объемная» в поле поиска и выберите шаблон, который лучше всего вам подходит:

• Блок-диаграмма

• Трехмерная маршрутная карта

• Трехмерная блок-диаграмма

• org/ListItem»>

  Схема рабочего процесса — объемная

• Подробная схема сети — объемная

• Принципиальная схема сети — объемная

К началу страницы

Использование шаблона «Трехмерная блок-диаграмма»

(Этот шаблон не доступен в Веб-приложение Visio.)

1. В Visio, в меню Файл выберите пункт > общиеи щелкните шаблон Блок-схема с перспективой.

2. org/ListItem»>

   Выберите единицы измерения (метрические или американские), а затем нажмите кнопку Создать.

3. Перетащите фигуру из набора элементов Трехмерные блоки на страницу документа.

4. Измените ориентацию, щелкнув и перетащив точку исчезновения (V.P.) в нужную область.

5. Дважды щелкните фигуру и введите текст.

6. Щелкните фигуру, щелкните Заливка в области Стили фигур и выберите цвет.

К началу страницы

Система координации трубопроводов — Изометрия трубопроводов, изометрические виды и ортогональные виды

Система координации..

В отличие от ортогональных, изометрические изображения трубопроводов позволяют изображать трубы таким образом, что длина, ширина и глубина отображаются на одном виде. Изометрические изображения обычно строятся на основе информации, содержащейся на плане и видах фасадов. Символы, обозначающие фитинги, клапаны и фланцы, изменены для адаптации к изометрической сетке. Обычно изометрические чертежи трубопроводов рисуются на предварительно распечатанной бумаге с линиями равносторонних треугольников, образующих угол 60°.

Изометрия, как обычно называют изометрию, ориентирована по сетке относительно стрелки севера на чертежах в плане. Поскольку ISO-образы не нарисованы в масштабе , размеры необходимы для указания точной длины участков трубопровода.

Длина труб определяется путем расчетов с использованием координат и высот. Длины труб по вертикали рассчитываются с использованием высотных отметок, а длины по горизонтали рассчитываются с использованием координат север-юг и восток-запад.

Изометрические чертежи трубопроводов обычно создаются на основе орфографических чертежей и представляют собой важную информацию для инженеров. В очень сложных или крупных трубопроводных системах изометрия трубопроводов необходима на этапах проектирования и производства проекта.
Изометрические чертежи трубопроводов часто используются проектировщиками перед анализом напряжения, а также чертежниками для создания чертежей катушек для заводского изготовления. Изометрические чертежи являются наиболее важными чертежами для подрядчиков по установке во время полевой части проекта.

Труба в изометрическом виде всегда рисуется одной линией. Эта единственная линия является осевой линией трубы, и от этой линии измеряются размеры. То есть не снаружи трубы или фитинга.
На изображении ниже показан ортогональный вид сварной встык трубы трех размеров (A, B, C).

• Размер А измеряется от передней части до центральной линии колена/трубы.
• Размер B измеряется от центральной линии до центральной линии.
• Размер C аналогичен размеру A, измеряется от передней части до центральной линии колена/трубы.

Ортогональный вид
(двухлинейное представление)

Изометрический вид

На изометрическом виде показана та же труба, что и на ортогональном виде.

Как видите, этот рисунок очень прост и быстр в исполнении. Красными линиями показана труба, черными точками обозначены стыковые сварные швы, а A, B и C — размеры от передней части до центральной линии и от центральной линии до центральной линии.

Простота, с которой может быть нарисована изометрическая труба, является одной из причин создания изометрических изображений.

Вторая причина сделать изометрию; если трубу надо рисовать в нескольких плоскостях (с севера на юг, потом вниз и потом на запад и т. д.), то орфографические виды действительно не вариант. В ортогональном виде это не проблема, если труба проходит в одной плоскости, но когда труба должна быть вычерчена в двух или трех плоскостях, ортогональный вид может быть нечетким.

Еще одна причина, по которой предпочтение отдается изображениям, заключается в количестве чертежей, которые необходимо сделать для ортогональных видов.
Например… для сложной трубопроводной системы необходимо нарисовать 15 изометрических изображений. Я никогда не пробовал, но я думаю, что для орфографических изображений нужно, может быть, 50 рисунков, чтобы показать то же, что и для Iso.

Представление трубопроводной системы в изометрии, плане и в разрезе

На изображении ниже показано представление, использованное при составлении чертежа. На изометрическом виде четко видно расположение трубопроводов, но на виде в плане не показаны байпасный контур и клапан, поэтому необходим дополнительный вид сбоку.

Изометрические виды в более чем одной плоскости

Ниже приведены некоторые примеры изометрических чертежей. Вспомогательные линии в форме куба обеспечивают лучшую визуализацию трассировки трубопровода.

На рисунке 1 показан трубопровод, проходящий через три плоскости. Трубопровод начинается и заканчивается фланцем.
Начальная точка трассы X

• трубы идут на восток
• труба поднимается вверх
• труба проходит на север
• труба идет на запад
• труба стекает

Рисунок 2 почти идентичен рисунку выше. Показан другой ракурс, и труба, идущая сверху, длиннее.
Поскольку эта труба в изометрии проходит за другой трубой, это должно быть обозначено разрывом линии.
Начальная точка трассы X

• трубы идут на юг
• труба поднимается вверх
• труба идет на запад
• труба идет на север
• труба стекает

На рисунке 3 показана труба, проходящая через три плоскости и образующая в двух плоскостях изгиб.
Начальная точка трассы X

• трубы идут на юг
• труба поднимается вверх
• труба проходит вверх и на запад
• труба поднимается вверх
• труба идет на запад
Труба
• проходит на северо-запад
• труба проходит на север

Рисунок 4 показывает трубу, проходящую через три плоскости, от одной плоскости к противоположной плоскости.
Начальная точка трассы X

• трубы идут на юг
• труба поднимается вверх
• труба проходит вверх и на северо-запад
• труба проходит на север

Штриховка на изометрическом чертеже

Штриховка на изометрическом чертеже применяется для обозначения того, что труба проходит под определенным углом и в каком направлении проходит труба.

Иногда небольшие изменения в люке, трассировка трубы уже не на восток, а например внезапно на север.

На рисунке 5 показана труба, где люк указывает, что средняя ветвь проходит на восток.
Начальная точка маршрута X

• Труба идет вверх
• труба проходит вверх и на восток
• труба поднимается вверх

На рисунке 6 показана труба, где люк указывает, что средняя ветвь проходит на север.
Начальная точка маршрута X

• Труба идет вверх
• труба проходит вверх и на север
• труба поднимается вверх

На двух приведенных выше рисунках показано, что, меняя только люк, трубопровод получает другое направление. Штрихи особенно важны в изометрических видах.

На рисунке 7 показана труба, где штриховки указывают на то, что средняя ветвь проходит вверх и на северо-запад.
Начальная точка маршрута X

• Труба идет вверх
• труба проходит вверх и на северо-запад
• труба проходит на север

Изометрические чертежи. Часть I – Mathigon

Обзор и цель

На этом уроке учащиеся будут строить трехмерные фигуры, используя единичные кубы на изометрической сетке, чтобы создавать изометрические виды фигур.

Разминка

Рисовать 3D-объекты на бумаге непросто. Для этого мы создаем вид объекта на бумаге (плоскость 2D). Это называется проекцией. Использование изометрической сетки может помочь нам создать иллюзию глубины на бумаге. Измените сетку на Polypad, используя панель инструментов справа от холста.

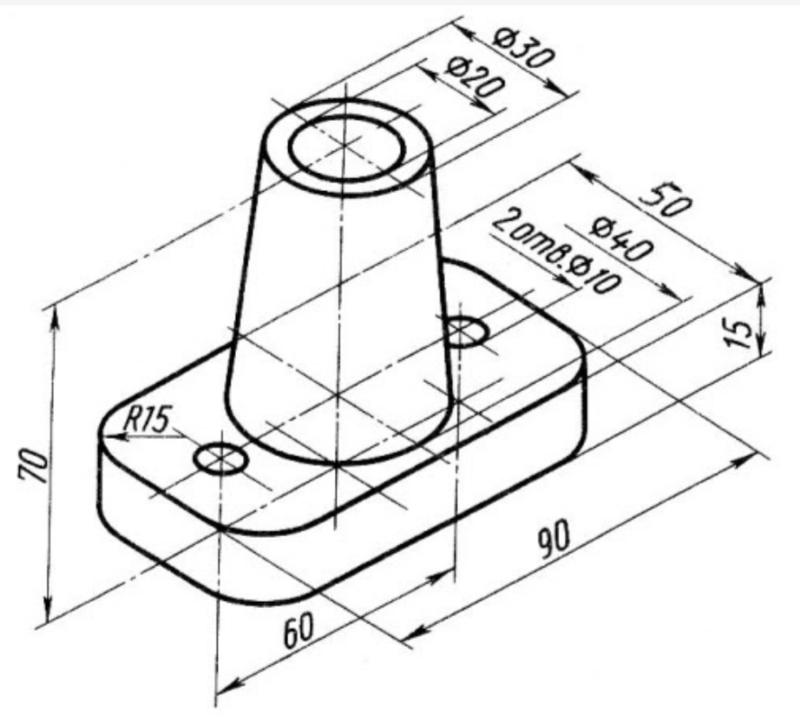

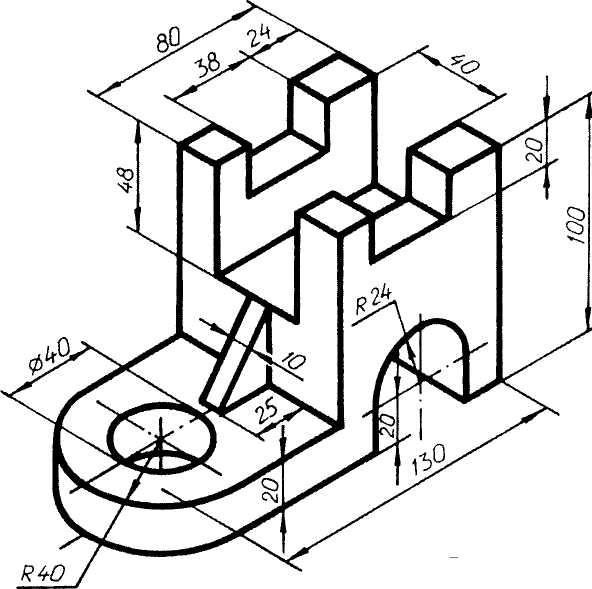

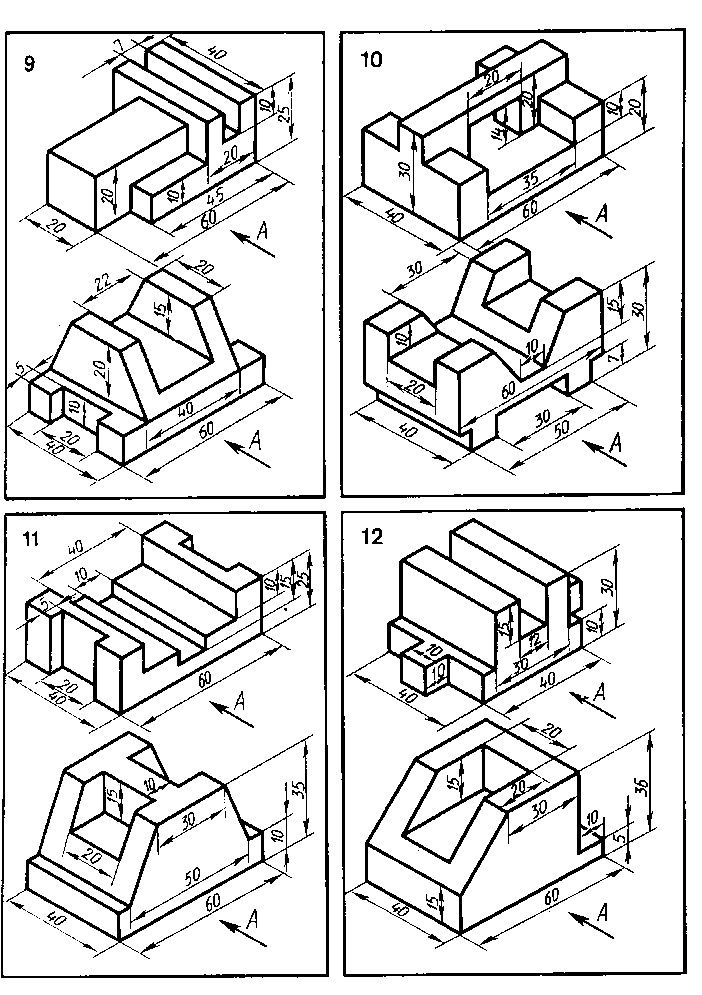

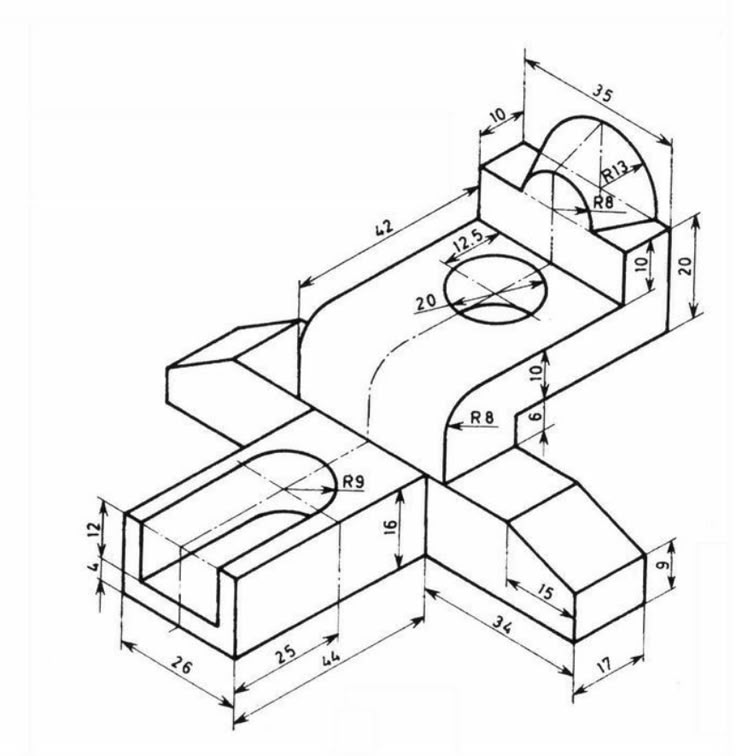

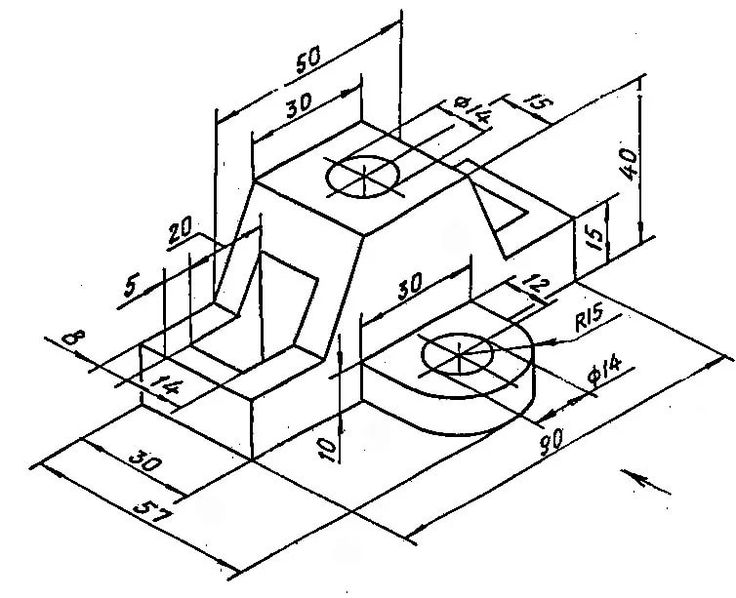

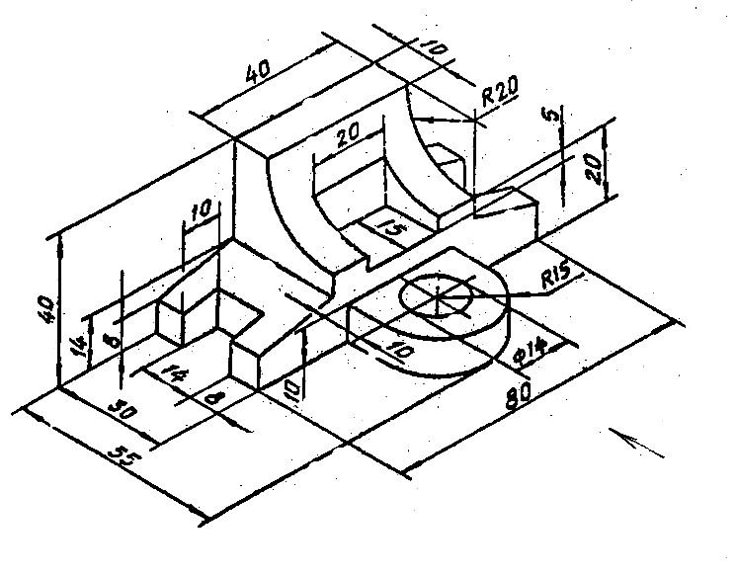

Изометрические чертежи (изометрические проекции) часто используются дизайнерами, инженерами и иллюстраторами, специализирующимися на технических чертежах. Начните с вставки куба на изометрическое полотно и вращения его, чтобы показать учащимся разные виды сбоку. Используйте опцию линейки-пера, чтобы нарисовать контур куба. Вы можете попросить учащихся нарисовать кубики разного размера с помощью линейки-пера. После рисунков учащиеся могут использовать ромб или специальные инструменты многоугольника, чтобы заполнить грани куба. Они могут захотеть использовать разные цвета, чтобы подчеркнуть вид куба сверху и сбоку.

Основное задание

Объясните учащимся, что во время этого занятия синий ромб на панели инструментов многоугольников будет использоваться для создания единичных кубов.

Предложите им нарисовать L-образную трехмерную фигуру, используя единичные кубы на изометрической сетке.

Учащиеся могут либо клонировать единичные кубы по мере необходимости, либо просто клонировать грани куба.

Вы можете показать им, что иногда грани кубиков совпадают, и когда они выбрали всю фигуру, ее можно увидеть по-другому. Чтобы избежать этого, они могут построить свою фигуру, используя отдельные лица.

Обсудите с учащимися, сколько единичных кубов используется для построения L-образной формы. Сколько в первом ряду и сколько во втором?

Используйте этот Polypad для демонстрации другого примера. Когда дана диаграмма, показывающая количество кубов в каждой сетке, соответствующий трехмерный объект может быть построен с использованием этих чисел.

Чтобы учащиеся могли самостоятельно исследовать ориентацию кубов, на протяжении всего занятия будет использоваться более простая числовая диаграмма. Вы можете уточнить количество кубиков в каждой строке и столбце, используя пример, прежде чем показывать учащимся Полипад.

Поделитесь одним и тем же Polypad со студентами и пригласите их поработать над созданием 3D-объектов на изометрической сетке. Обсудите, как диаграммы, показывающие количество кубиков в каждой сетке, помогают учащимся построить объект.

Поделитесь с классом некоторыми студенческими работами. Предложите учащимся рассказать, какие подходы они считают наиболее полезными при рисовании трехмерных фигур. Вы также можете позволить учащимся работать в парах и создавать числовые диаграммы друг для друга, чтобы построить дополнительные трехмерные фигуры.

Закрытие

Вы можете закончить урок изометрической головоломкой. Покажите рисунок учащимся и спросите, сколько кубиков они видят, затем задайте тот же вопрос, перевернув всю фигуру вверх ногами.

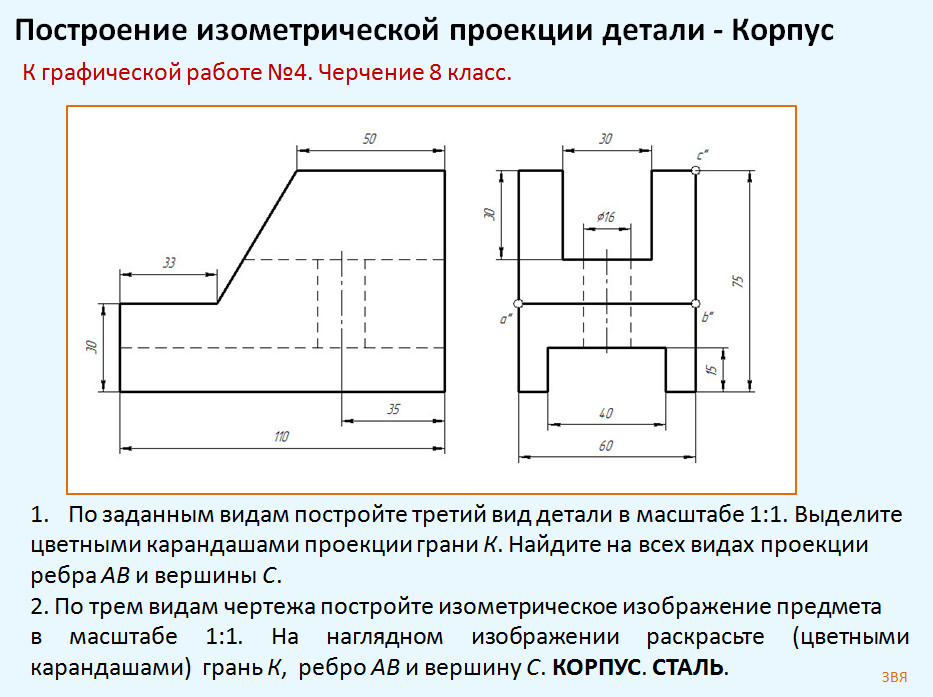

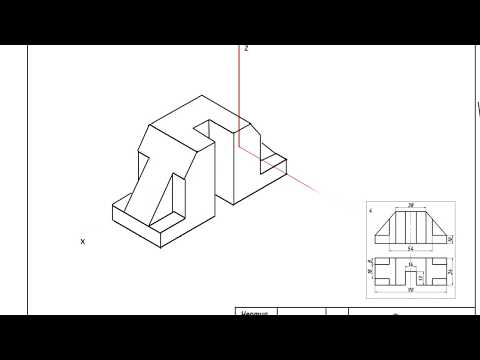

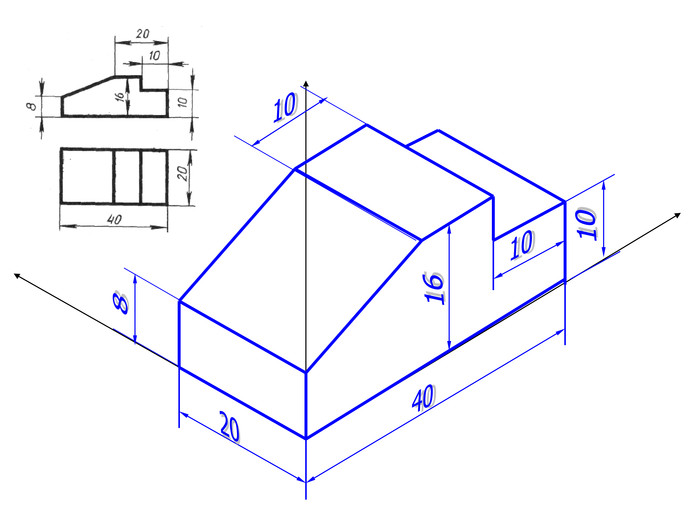

Изометрические рисунки могут быть сложными для глаз, поэтому иллюстраторы обычно также добавляют к своим рисункам виды сбоку, чтобы убедиться, что их целевая аудитория полностью понимает рисунки. Изометрические чертежи. Часть 2 посвящена видам сбоку и ортогональным проекциям.

Поддержка и удлинение

Для учащихся, готовых к дополнительному расширению в этом уроке, можно попросить их создать трехмерный рисунок фигуры в форме буквы L и сложить возможную сеть призмы L.

Попросите учащихся, нуждающихся в дополнительной поддержке этих идей, собрать кубики 2 x 2 и 3 x 3.
