Изометрия: что это, зачем и как рисовать

Пример изометрической иллюстрации. Автор — alexdndz. Источник

Что такое изометрия: просто о сложном

Сейчас нам придется вспомнить школьный курс геометрии. В основе изометрии лежит аксонометрическая проекция трехмерных объектов — способ их изображения с точки, которая не совпадает ни с одной координатной плоскостью. То есть не четко справа, слева, сверху или снизу, а немного сбоку и сверху. В зависимости от того, насколько симметрично выглядит картинка в подобной проекции, различают несколько видов аксонометрических проекций: изометрическую, диметрическую, триметрическую. Нас будет интересовать только первая.

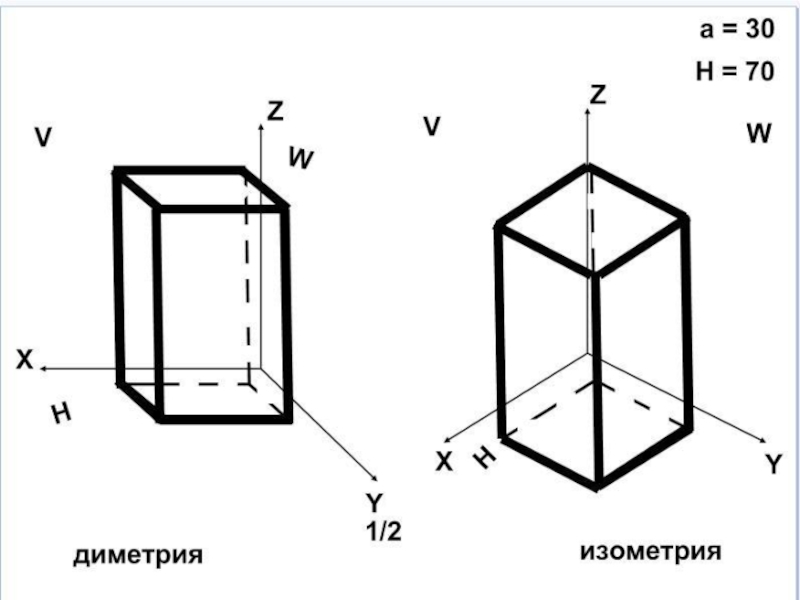

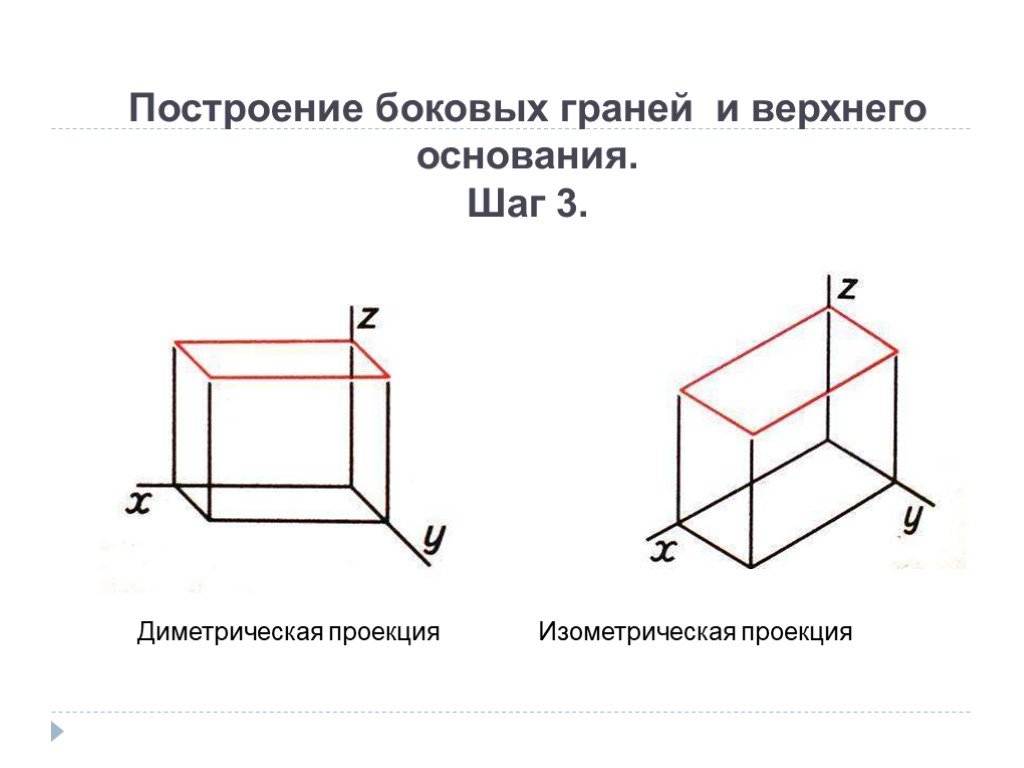

Примеры разных проекций куба из инженерного учебника. Источник

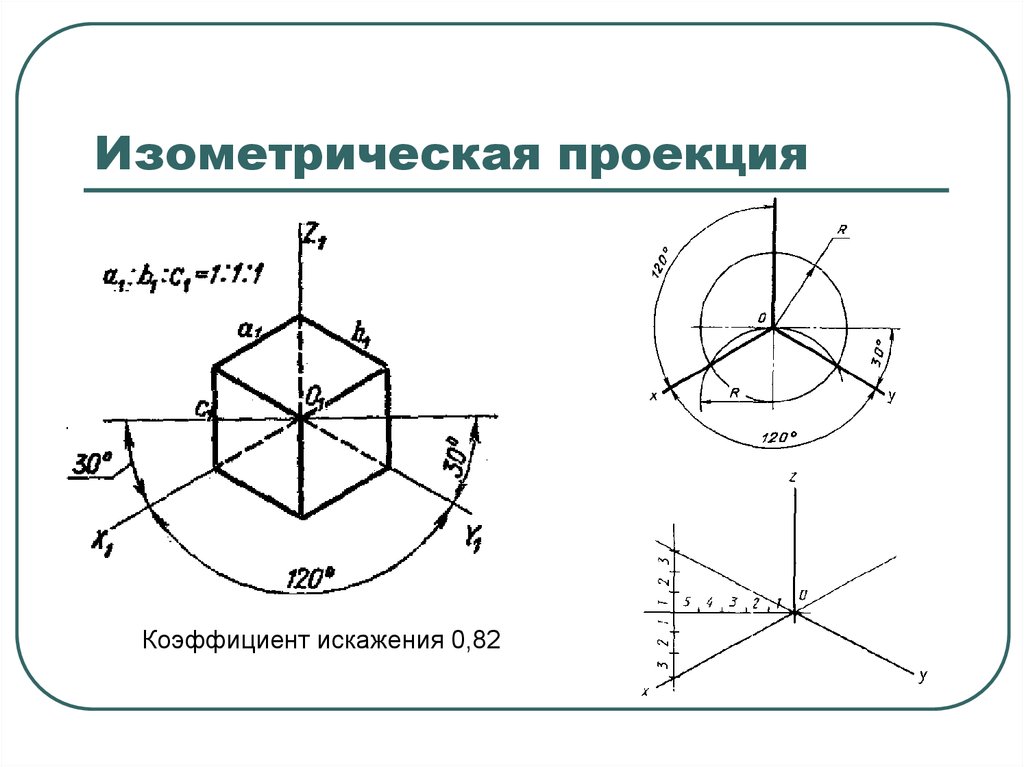

Изометрическая проекция — это такая, при которой коэффициент искажения по всем трем осям трехмерного объекта одинаковый. Проще говоря, изометрическая проекция наиболее равномерная и визуально гармоничная среди всех. На ней все видимые стороны объекта хорошо различимы и не искажаются.

В чем разница между 2D- и 3D-графикой рассказали в этой статье.

Зачем нужна изометрия

Поскольку изометрическая проекция появилась в инженерной области, стоит сначала рассмотреть ее функции здесь. Она нужна для того, чтобы построить наглядное изображение трехмерных объектов на двухмерных чертежах. Это позволяет лучше понять форму и размеры детали, станка или, если брать больший масштаб, комнаты, здания, целого городского квартала и т.д. Кроме того, изометрия помогает понять взаимное расположение объекта с другими элементами.

Так выглядит изометрическая проекция в архитектуре и дизайне интерьера. Автор — Darina Rudenko. Источник

Изометрическая проекция имеет преимущество перед другими видами параллельных проекций в том, что она сохраняет равномерность масштабов по всем осям и не искажает углы между ними. Это упрощает измерения и сравнения на чертеже. Кроме того, изометрическая проекция дает более реалистичное представление о глубине и перспективе объекта, что крайне важно для всех инженерных элементов, имеющих сложную геометрию с вырезами или выступами.

Пример изометрической проекции в архитектурной работе. Автор — Anastasia Gribcova. Источник

Художники и дизайнеры позаимствовали идею изометрической проекции для своих работ. Она позволяет дизайнерам и иллюстраторам придать своим работам глубину, перспективу, объем и реалистичность, не теряя при этом простоты и чистоты форм. Изометрия решает разные задачи, например, помогает:

• создавать интерактивные элементы, которые привлекают внимание пользователей, а также усиливают эффект погружения в виртуальную среду;
• изображать захватывающие трехмерные миры с разными уровнями детализации;
• передавать атмосферу, настроение и эмоции с помощью цвета, света и тени;
• разрабатывать уникальный стиль для бренда или продукта.

Где и для чего применяется изометрия

Рассмотрим современные дизайн-сферы, в которых используется изометрия. Вот основные из них.

Техническая и инженерная графика. В этой сфере изометрия помогает наглядно показать структуру, функциональность и пропорции объектов, а также облегчает чтение чертежей. Например, изометрические проекции используются для построения схем механизмов, предметов мебели, помещений, зданий и сооружений.

Веб-дизайн и приложения. В этой сфере изометрия помогает создавать интерактивные элементы, которые привлекают внимание, а также усиливают эффект присутствия пользователя в виртуальной среде. Например, изометрические иконки, кнопки и баннеры, лендинги с применением изометрических элементов используются для повышения конверсии и лояльности клиентов.

Изометрия для интерактивного веб-сервиса. Источник

Коммерческая иллюстрация. В этой сфере изометрия помогает передать атмосферу, настроение и эмоции с помощью цвета, света и тени, а также создать уникальный стиль для бренда или продукта. Например, изометрические постеры, логотипы, инфографика и анимация используются для рекламы и презентации товаров и услуг.

Игровая графика. В этой сфере изометрия помогает создавать захватывающие миры с разными уровнями детализации, а также обеспечивать оптимальную производительность игры за счет экономии ресурсов. Например, изометрические игры жанров стратегии, RPG, симуляторы и квесты используются для предоставления игрокам большей свободы действий и возможности выбора.

Брендинг. Здесь изометрия помогает, выделиться среди конкурентов, привлечь внимание целевой аудитории, передать характер, ценности и позиционирование бренда, создать единый стиль для всех носителей бренда или продукта, усилить эмоциональную связь с потребителями и повысить лояльность к бренду или продукту с помощью динамичных и интерактивных изометрических решений. Например, изометрический логотип может быть использован для создания объемного эффекта, который подчеркивает такие преимущества продукта или услуги, как скорость, мощность или надежность.

Применение изометрии для разработки логотипа архитектурной компании удачно подчеркивает область ее деятельности. Источник

Типографика. Изометрия часто применяется для создания трехмерных букв и слов на двухмерной плоскости с помощью аксонометрической проекции. Она помогает придать тексту объем и динамику, которые усиливают визуальный эффект, сделать текст более интерактивным и игровым, что стимулирует интерес и любопытство к содержанию. Изометрическая типографика может быть использована для создания слоганов, заголовков, постеров и обложек.

Изометрия в иллюстрации

Чаще всего в этой сфере изометрия применяется для создания следующих работ.

• 3D и реалистичные иллюстрации, в которых используются тени, освещение и текстуры для создания ощущения глубины и объема. Эти изображения можно использовать для дизайна продукции, архитектуры, научных или маркетинговых инфографик.

Пример использования изометрии в инфографике. Автор — Ron Wilson. Источник

• Футуристические изометрические иллюстрации, в которых используются яркие цвета, простые геометрические формы и минимум деталей. Такие картинки можно использовать в сфере высоких технологий, инноваций, образования или развлечений.
• Иллюстрации в стиле лайн-арт, в которых используются простые штрихи, контуры и плоские заливки. Их применяют в сфере бизнеса, финансов, маркетинга или коммуникации.

Изометрические иллюстрации в стиле лайн-арт от alexdndz, сочетающие плоскую рисовку и объемное представление объектов. ИсточникИСКРА — неделя знакомства
с дизайн-профессиями

7 дней

Запоминающийся опыт знакомства с дизайном — бесплатный профориентационный проект «Искра». Найдите себя в творческой сфере.

зарегистрироваться

Изометрия в играх

Изометрия применяется в компьютерных играх для разных целей. Например, для создания объемного и реалистичного пространства, по которому можно перемещаться и с которым можно взаимодействовать. Такие игры обычно имеют жанр стратегии, симулятора или ролевой игры. Примеры таких игр: SimCity 2000, Diablo1, Baldur’s Gate.

Скриншот из игры SimCity 2000. Источник

Изометрия применяется и просто для создания стильной и креативной графики. Такие игры обычно имеют жанр аркады, головоломки или приключения. Вот несколько примеров: Monument Valley, Fez, Q*bert.

Скриншот из игры Monument Valley. Источник

Изометрия в брендинге

Изометрия применяется в брендинге и айдентике для разных целей. Например, для создания:

• уникального и запоминающегося логотипа. Он может быть простым или сложным, геометрическим или органическим, цветным или монохромным;
• динамичной и интересной графики, которая поддерживает общий стиль и настроение бренда. Она применяется для оформления сайта, социальных сетей, рекламы или других материалов;
• объемного и реалистичного изображения продукта или услуги, которое рассказывает о его преимуществах и возможностях. Такие картинки применяются для презентаций, каталогов и инструкций.

Пример изометрии, которая используется для маркетинговых материалов UEFA. Источник

Изометрия в типографике

Здесь изометрия — это способ создания иллюзии объема и перспективы текста. Ее применяют для оформления заголовков, логотипов, слоганов, шрифтов. Объемные буквы и целые тексты, созданные при помощи изометрии, часто выглядят так, как будто они состоят из кубиков или других простых геометрических фигур, которые расположены под разными углами на плоскости. Это делает текст более интересным и заметным для зрителя. Кроме того, изометрия может подчеркивать смысл написанного текста. Например, на скриншоте ниже текст напоминает здание концертного зала, где может проходить мероприятие. Кроме того, в дизайне есть футуристические мотивы.

Bestival — это ежегодный музыкальный фестиваль с насыщенной программой и яркими исполнителями. Автор работы — Made Up Studio. Источник

Что такое изометрическая сетка и зачем она нужна

Изометрическая сетка — это инструмент для изображения трехмерных объектов на плоскости с помощью параллельных линий, которые не сходятся в одной точке. Это дает эффект равномерного масштаба по всем направлениям и сохраняет пропорции объекта. Изометрическая сетка применяется для создания наглядных и объемных изображений деталей, моделей, интерфейсов, игр и т.д. Поверх этой сетки можно довольно легко вручную нарисовать векторную или растровую иллюстрацию без необходимости разворачивать объекты, высчитывать углы и т.д. Такую сетку можно просто скачать из интернета или сделать самому в графическом редакторе.

Так выглядит изометрическая сетка. Источник

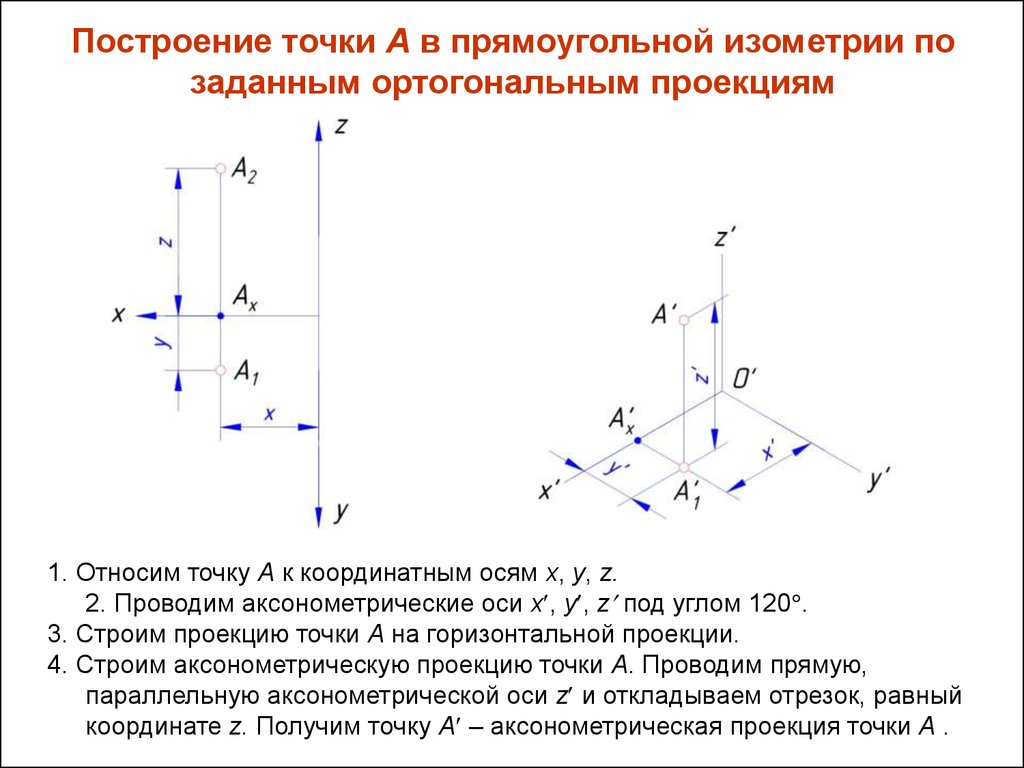

Для построения изометрической сетки нужно выбрать три оси (X, Y и Z), которые будут образовывать углы в 120 градусов между собой. Ось Z обычно направлена вертикально, а оси X и Y — под углом 30 градусов к горизонту. Затем нужно провести параллельные линии вдоль каждой оси с равным шагом. Таким образом получается решетка из ромбов, на которой можно рисовать объекты.

Правила рисования изометрии

Рассмотрим базовые принципы, которым нужно следовать при рисовании изометрии. В следующем блоке мы разберем, как их применять, а пока нужно просто изучить и запомнить эти важные правила.

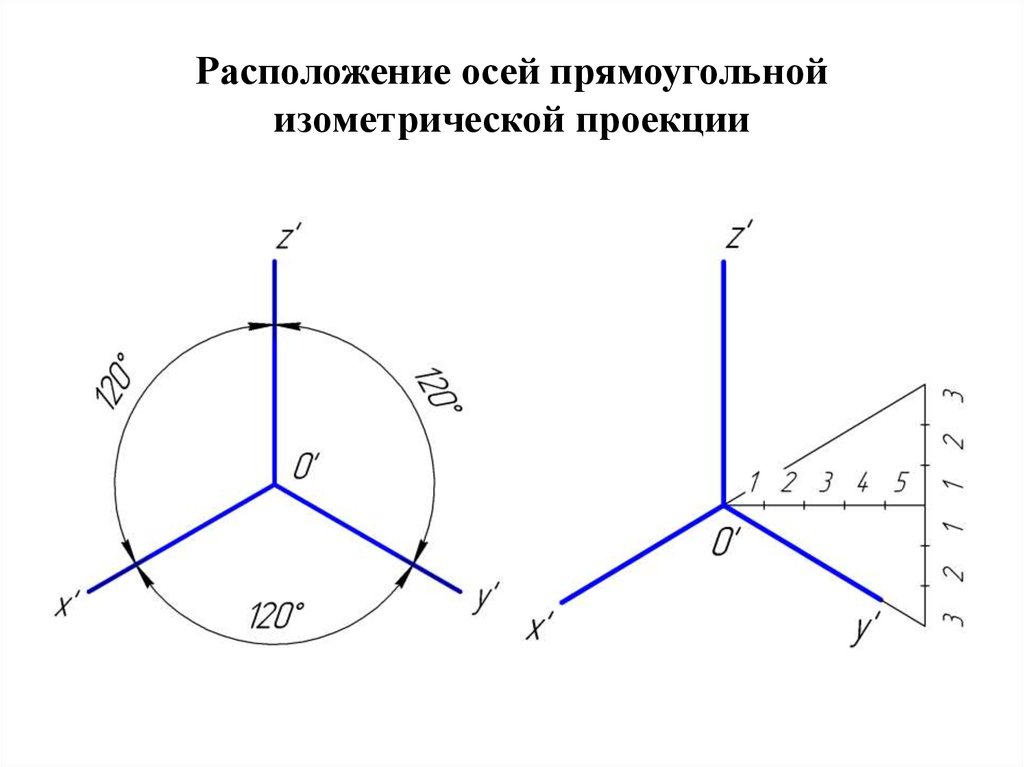

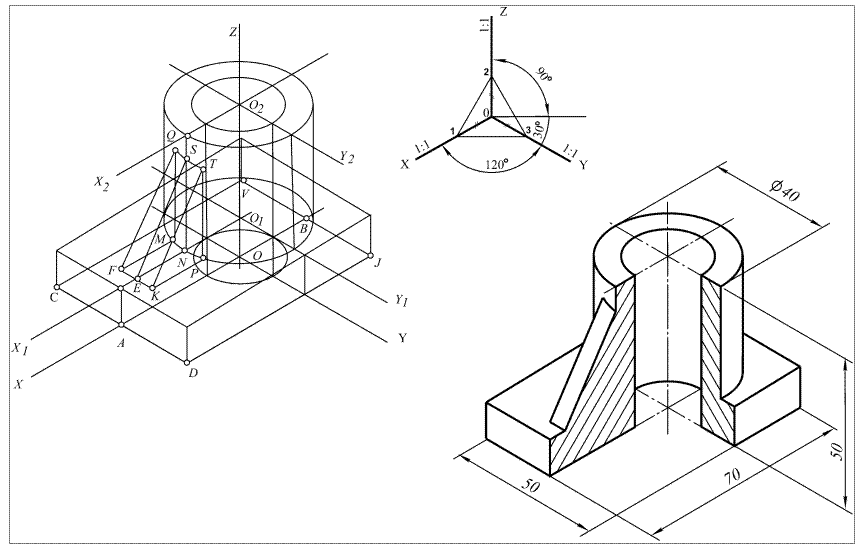

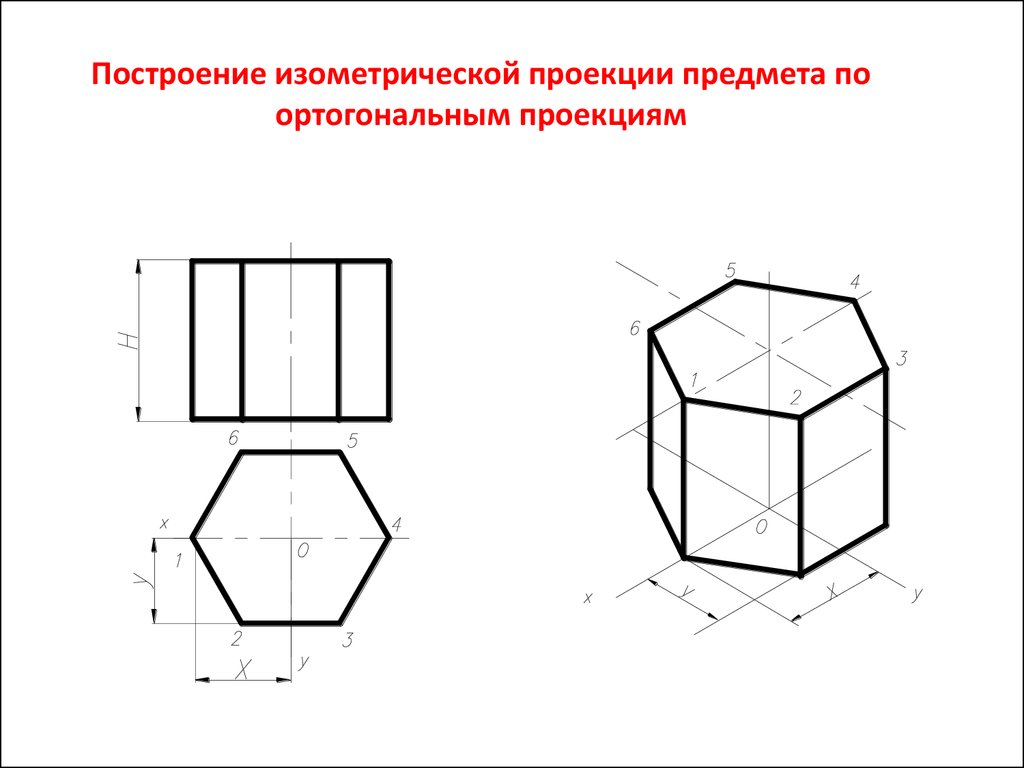

• Угол между всеми тремя осями координатной плоскости должен быть равен 120 градусам. Оси на изометрии — это длина, ширина и высота объекта.
• В изометрической проекции отображаются три грани объекта, и все они располагаются симметрично относительно друг друга и равномерно ракурсированы.
• Вертикальные линии остаются вертикальными, тогда как горизонтальные линии проводятся под углом 30 градусов к горизонтальной плоскости. Таким образом, в изометрии не должно быть горизонталей.

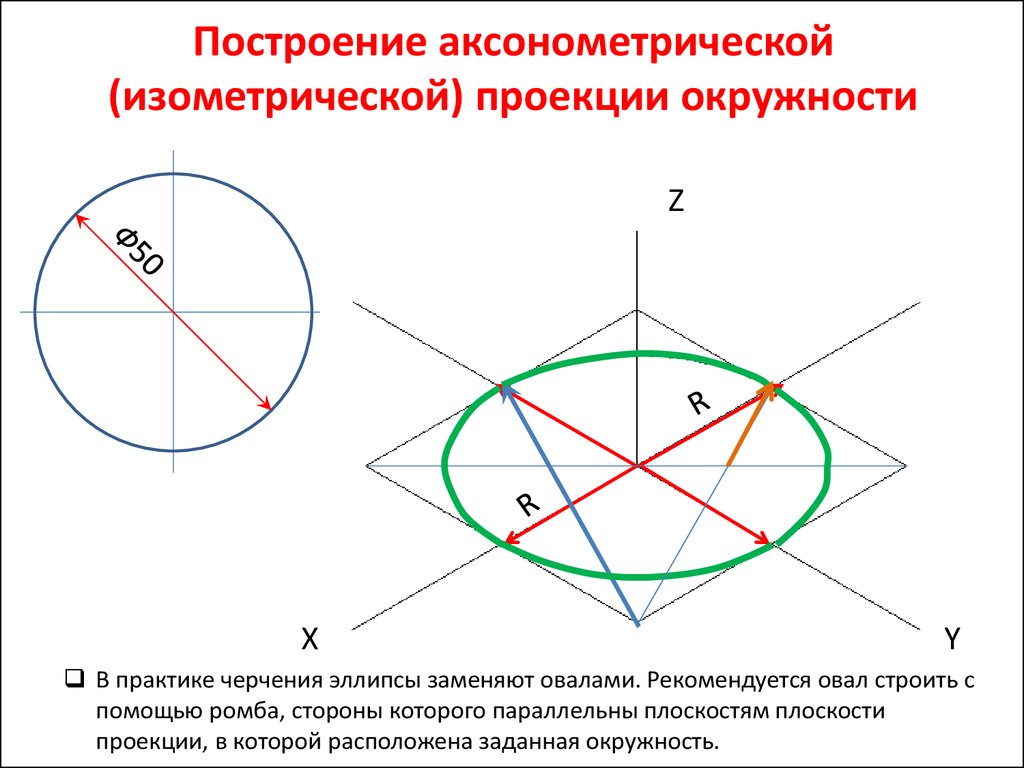

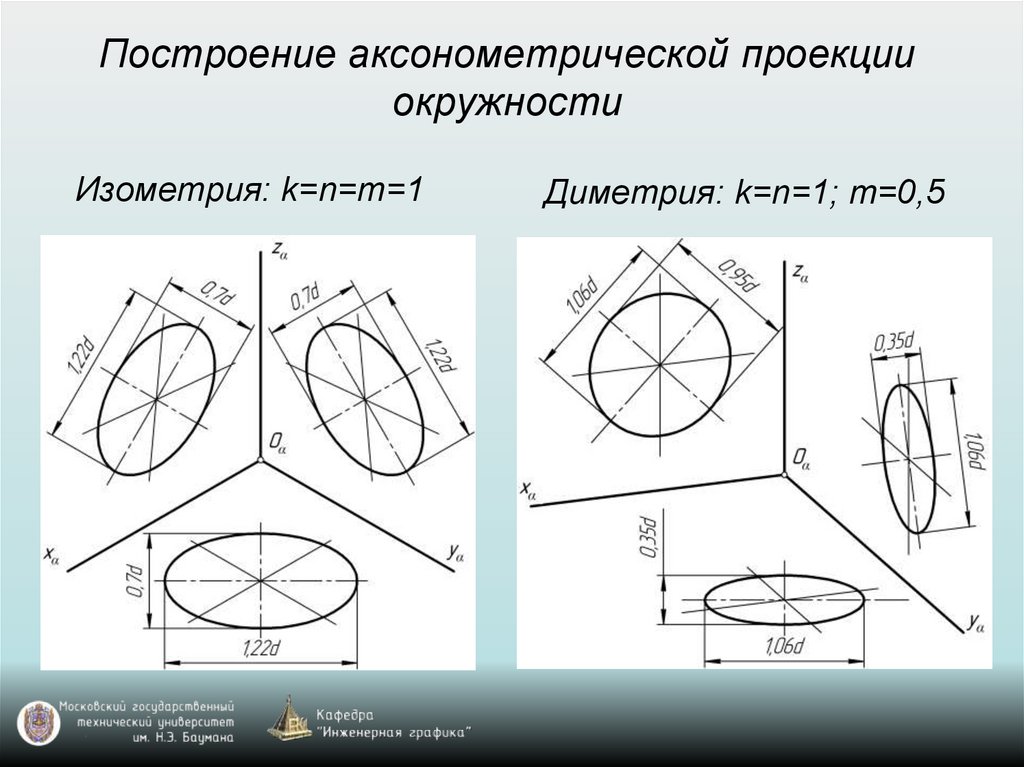

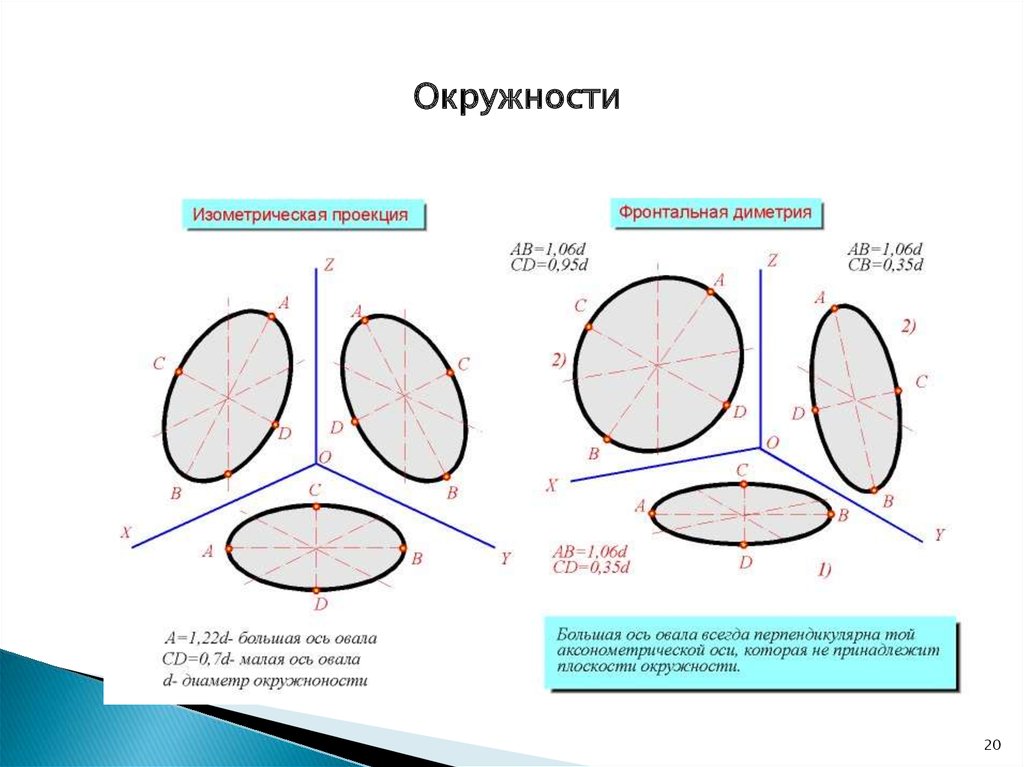

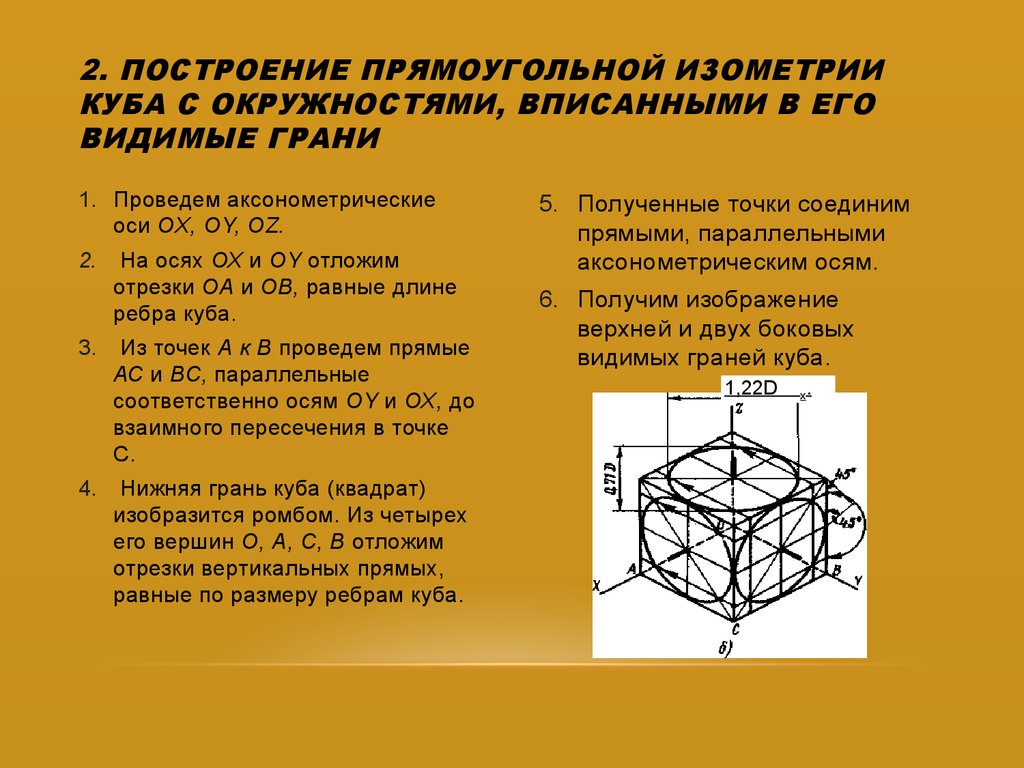

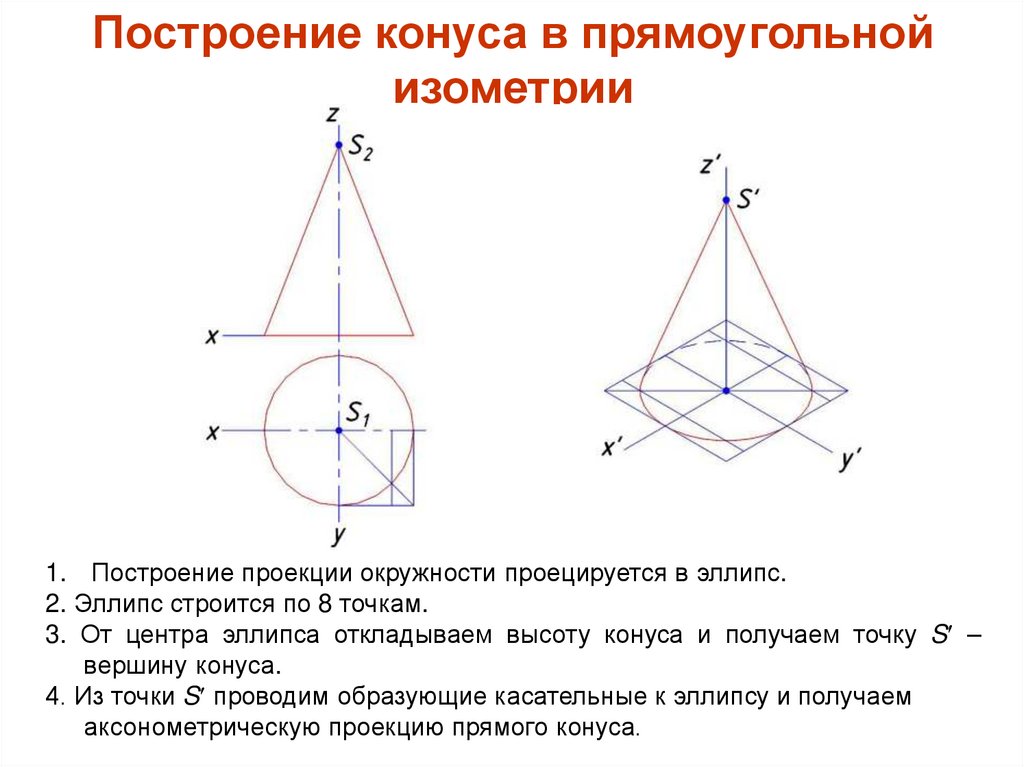

• Круги на изометрических чертежах выглядят как эллипсы, то есть немного вытянуты. Это происходит потому, что зритель смотрит на них как бы сбоку и сверху. В изометрии не может быть круглых объектов.

Пример изометрии с круглыми объектами. Автор — Ana Cuna. Источник

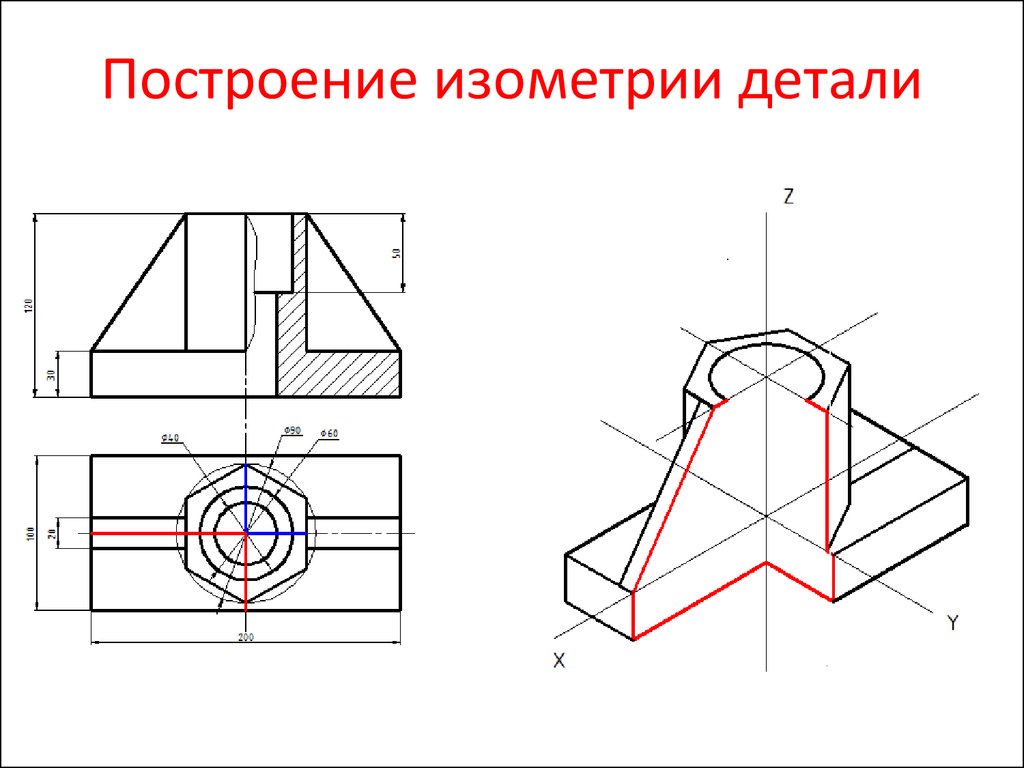

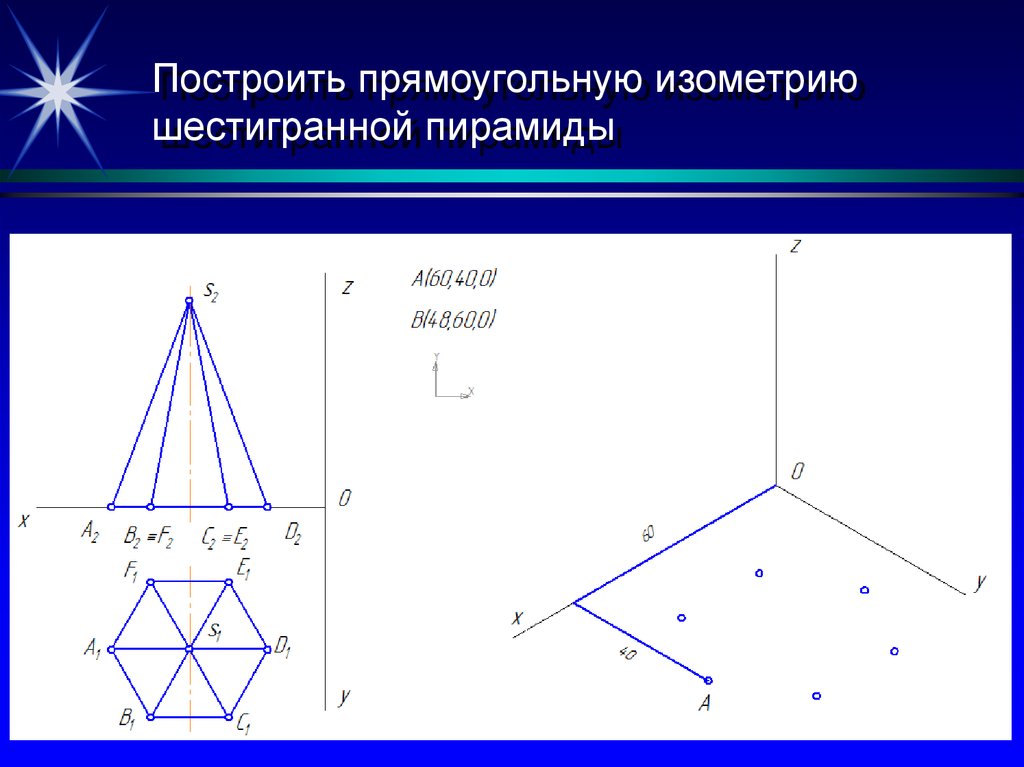

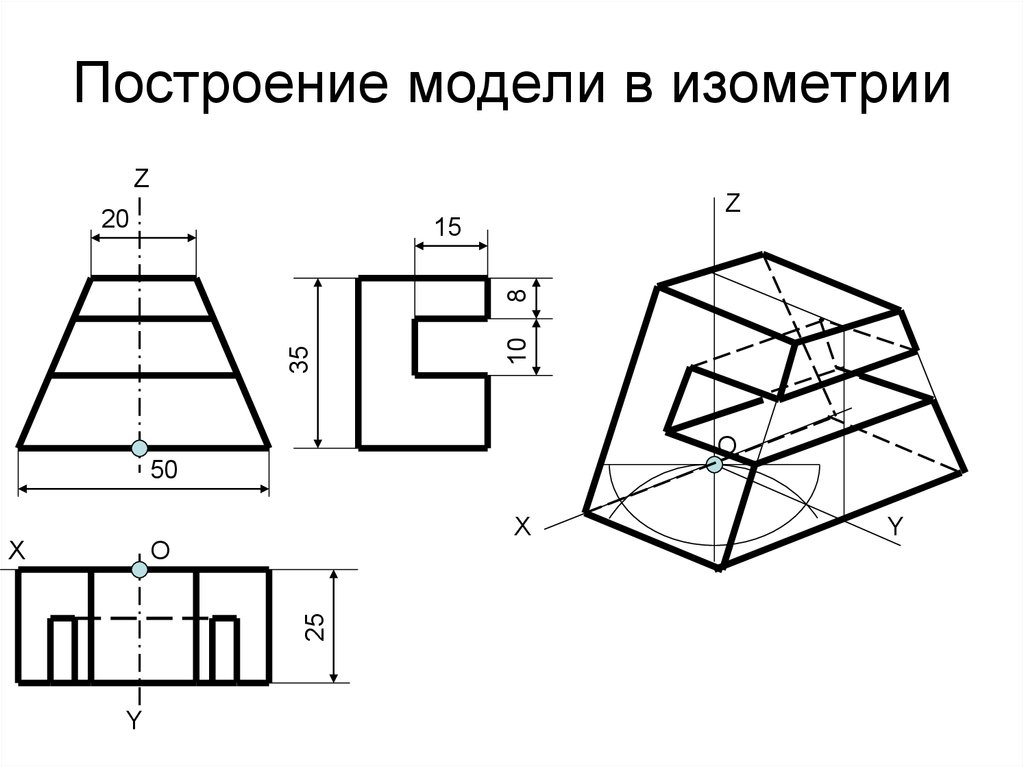

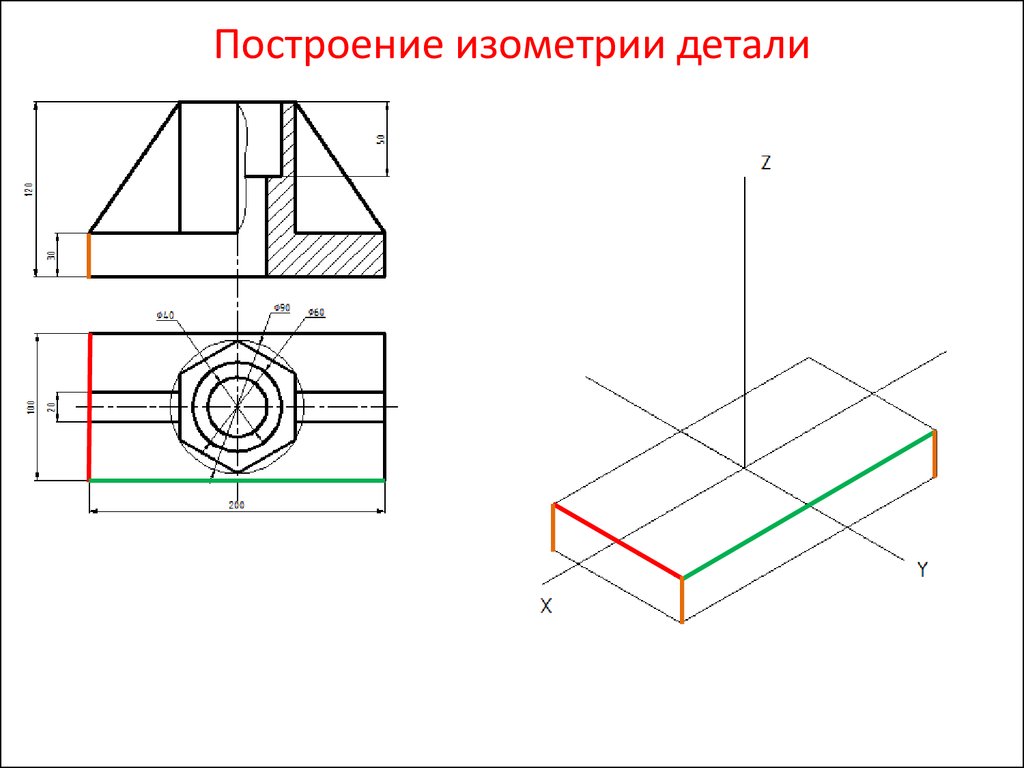

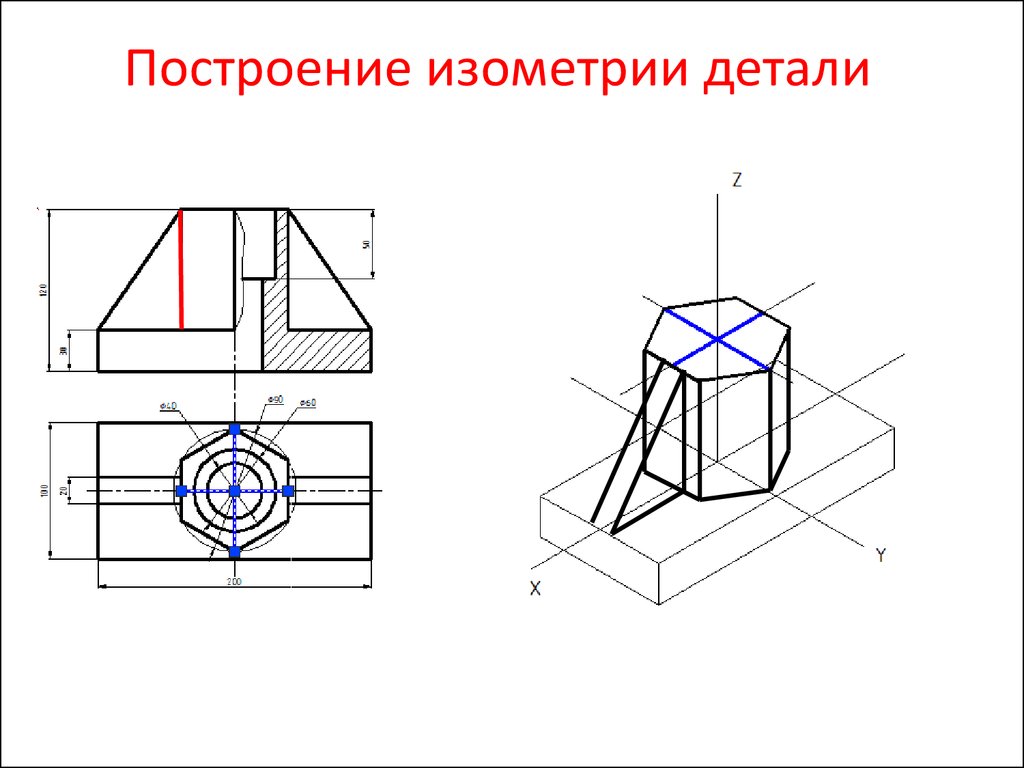

Как нарисовать изометрию

• Выберите программу для рисования, например Adobe Illustrator или Photoshop.
• Скачайте из интернета или создайте изометрическую сетку. Нарисовать ее самостоятельно можно с помощью инструмента «Направляющие».
• Определите, какая композиция у вас будет. Это можно сделать, нарисовав примерный черновой эскиз на одном из слоев поверх сетки.

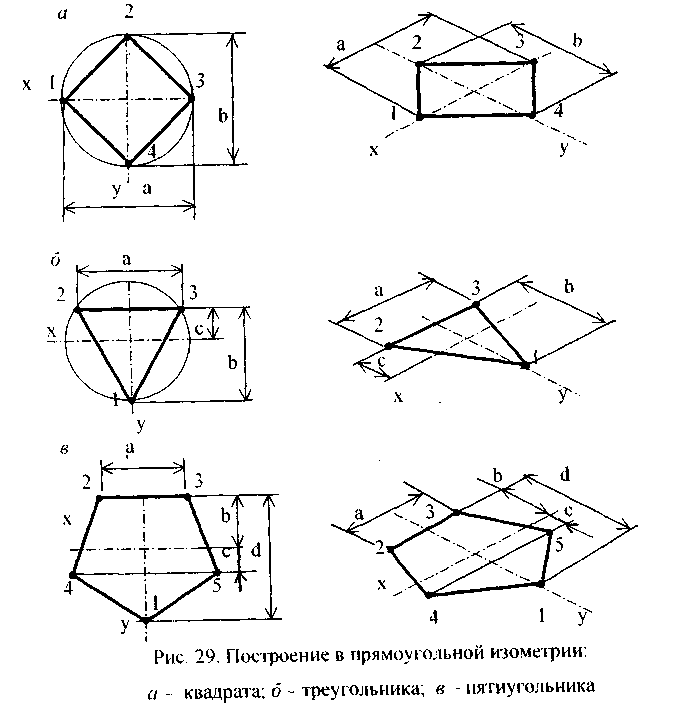

• Начните рисовать сначала простые геометрические фигуры — элементы вашей будущей иллюстрации. Например, если вы изображаете город, то сначала расположите на сетке дома-параллелепипеды разного размера и высоты, нарисуйте дороги на улицах и только после этого приступайте к деталям — окнам, деревьям и т. д.
• Изображайте окружности на горизонтальных плоскостях в виде эллипсов с осью A равной 1,22D и осью B равной 0,71D, где D — диаметр окружности. То есть, например, если круглая кнопка на вашей иллюстрации имеет диаметр 100 пикселей, то вам нужно будет изобразить его в виде «лежачего» эллипса длиной 122 и высотой 71 пиксель. Нарисовать круги в изометрии можно помощью инструмента «Эллипс» в Illustrator или Photoshop.
• Круги на вертикальных плоскостях можно нарисовать по той же логике, как и на предыдущем шаге.
• Грани прямоугольных объектов располагайте четко по линиям сетки. Используйте привязку к линиям сетки или пересечениям для точного позиционирования объектов. Это можно сделать с помощью функции «Привязка» в Illustrator или Photoshop.
• Проверьте корректность пропорций и перспектив всех объектов. Это значит, что пользователь должен четко понимать, какие объекты находятся дальше, а какие ближе, какие из них имеют больший размер, а какие меньший. Не забудьте про основное правило хорошей композиции — на самых важных объектах должны быть сделаны визуальные акценты. Такие детали могут быть больше по размеру, более светлыми, яркими или насыщенными, чем окружение.
• После того, как все главные объекты будут размещены на картинке, ее можно раскрасить и добавить глубины, то есть света и теней. При этом используйте базовые правила теории цвета.

Пример сложной изометрической иллюстрации, в которой есть и эллипсы, и акцент на главных объектах, и иерархия элементов. Автор — Mark Oliver. Источник

Советы, как рисовать изометрию быстрее и качественнее

• Используйте изометрическую сетку или направляющие для построения объектов.

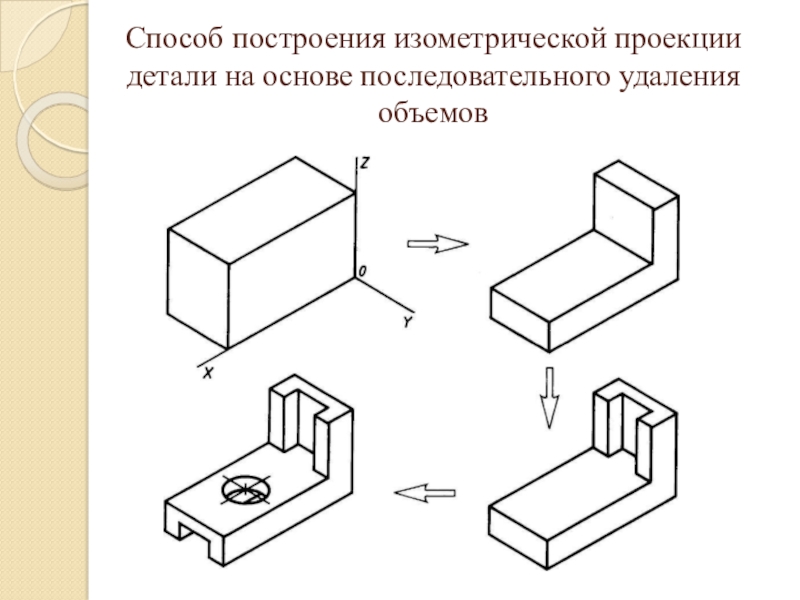

• Начинайте рисование или 3D-моделирование с простых геометрических форм (куб, параллелепипед, шар, цилиндр, пирамида и др.) и только потом добавляйте детали и усложняйте объекты. Это актуально на этапе как обучения, так и создания отдельной взятой картинки. Лучше сначала эскизно распределить по рисунку главные объекты в виде простых фигур и только потом их достраивать.
• Соблюдайте одинаковую ориентацию и соотносите масштаб всех объектов на сцене. Сцена должна восприниматься как реально существующая плоскость, предметы на которой находятся в определенных отношениях друг с другом: одни больше, другие меньше, одни выше, а другие ниже.
• Учитывайте направление света и тени при рисовании объектов и окружения. В трехмерной сцене может быть один или несколько источников света, но во всех случаях свет распределятся по строгим правилам. Всегда помните об источнике и выстраивайте освещенность исходя из его местоположения и интенсивности.

Светотень в изометрии очень важна. Источник

• Не забывайте про глубину. Поскольку одни части объектов освещены лучше и находятся ближе к зрителю, они четче и ярче. Иные же могут быть немного размытыми или менее яркими и насыщенными. Такое оформление придает изометрической сцене глубины и реалистичности.
• Не перегружайте или не опустошайте сцену деталями, а находите баланс между заполненностью и пустотой пространства. Изометрия и так сложнее для восприятия, чем плоская картинка. Поэтому не стоит размещать на рисунке слишком много зданий, предметов или персонажей. Рассматривать такую иллюстрацию может быть интересно, но ее точно не получится визуально «считать» быстро, а именно это требуется во многих областях дизайна.
• Соблюдайте правила композиции. Располагайте объекты таким образом, чтобы привлекать внимание к главным смысловым точкам, направляйте взгляд зрителя с помощью линий, форм, цветов или других указателей, соблюдайте баланс между элементами, при необходимости повторяйте элементы для создания ритма и единства композиции.
• Изучайте хорошие примеры изометрических работ от других художников. Их можно найти по ключевым запросам на различных ресурсах для художников и иллюстраторов, например Pinterest или Behance. Не просто смотрите работы, а анализируйте их композицию, глубину, цветовые решения и пробуйте применять подобные техники в своих проектах.

На Behance можно найти множество красивых работ. Источник

• Используйте специальные плагины для ускорения работы. Вот несколько популярных и полезных программ: Sketch Isometric (плагин для Sketch), Easometric (плагин для Figma), Isometric Line Tool (плагин для Illustrator).
• Практикуйтесь регулярно. Если ваша профессия или учебная специальность связана с иллюстрацией и дизайном и вы хотите научиться хорошо рисовать изометрию, рекомендуем делать по одной, пусть и небольшой, работе 2-3 раза в неделю. Это поможет применять изученные приемы и совершенствовать навык постепенно. Рисовать или моделировать ежедневно необязательно — это может привести к преждевременному выгоранию и пресыщению. Важна регулярность и ваша заинтересованность в проектах.

Ошибки в рисовании изометрии

Вот несколько типичных ошибок в рисовании изометрии.

• Отсутствие внутреннего построения. Это происходит, когда художник берется за детали, прежде чем построить объекты примитивами. Такой подход затрудняет контроль над формой и пропорциями.
• Неправильное построение кривых форм. Кривые в изометрии строить несколько сложнее, чем прямые линии. Нужно учитывать углы между осями и правильно разбивать кривую на сегменты.
• Несоответствие объектов одной изометрической сетке. Все нарисованные объекты должны быть ориентированы одинаково относительно сетки, иначе они будут выглядеть так, как будто находятся в разных плоскостях.
• Разница масштабов. Если объекты на сцене имеют разный масштаб относительно друг друга или относительно реальности, то это может вызвать путаницу у зрителя или создать визуальное искажение, неприятное для глаз.
• Разный уровень детализации. Если некоторые объекты на сцене очень детальные, а другие — очень абстрактные, то это может создать дисбаланс и нарушить единство стиля.
• Неправильное освещение и тени. Они должны соответствовать направлению света и форме объектов, а также учитывать окружающую среду.
• Излишняя перегруженность или пустота сцены. Слишком много деталей или, наоборот, слишком малое количество интересных элементов могут сделать картинку неприятной для глаз или сложной для восприятия. Нужно найти баланс между заполненностью и пустотой пространства.
• Нарушение цветового контраста и гармонии. Цвета должны быть подобраны таким образом, чтобы создавать приятный эффект для глаза и подчеркивать нужные акценты. Цветовая гамма также должна соответствовать настроению и атмосфере сцены.
• Недостаточная глубина или неправильная перспектива. Изометрия не имеет перспективных искажений, но это не значит, что все объекты должны быть одинаково четкими и резкими. Можно использовать размытие фона, изменение цвета или контраста для создания эффекта глубины поля или перспективы.

Для того, чтобы избежать ошибок в рисовании изометрии, можно следовать следующим советам:

• использовать изометрическую сетку или направляющие для построения объектов;
• начинать с простых геометрических форм и потом добавлять детали;
• соблюдать одинаковую ориентацию и масштаб всех объектов на сцене;
• подбирать цвета и контрасты таким образом, чтобы создавать гармоничный и интересный визуал;
• учитывать направление света и тени при рисовании объектов и окружения;
• создавать глубину поля или перспективу с помощью размытия фона, изменения цвета или контраста объектов на переднем и заднем планах;
• не перегружать или не опустошать сцену деталями, а находить баланс;
• соблюдать правила композиции и располагать объекты таким образом, чтобы привлекать внимание к нужным точкам.

профессия
3D Artist

Научиться

Изометрия, аксонометрия и ее автоматическое построение в AutoCAD

В этой статье речь пойдет о том, как чертить изометрию в Автокаде. Вопрос не только наболевший, но и актуальный.

Рис. 1 – Изометрическое проектирование в Автокаде

Я неоднократно подчеркивал, что разработчики программы не стоят на месте и модернизируют ее функционал. И если изометрия в Автокаде 2002 была «танцы с бубнами», то начиная с 2015 версии этот инструмент был автоматизирован.

Изометри в Автокаде. Переключаем плоскости

Настройка изометрии в Автокаде выполняется в самом низу программы, где подключаются режимы работы, привязки и прочие опции.

Рис. 2 – Как включить изометрию в Автокаде

Если в строке состояния отсутствует кнопка с подключением изометрического режима черчения, тогда откройте список адаптации и установите галочку напротив нужной опции, как показано на рис. 3.

Рис. 3 – Подключение режима изометрического проектирования в AutoCAD

В AutoCAD изометрия имеет три плоскости черчения: горизонтальную, фронтальную и профильную. При выборе того или иного режима курсор графически меняет свой вид. Если у вас подключена сетка в Автокаде, то визуально видно, как меняется ее ориентация.

Создание изометрии в Автокаде

Теперь давайте посмотрим, как чертить изометрию в Автокаде. На самом деле, все предельно просто: устанавливаете подходящую плоскость и с помощью стандартных инструментов рисования AutoCAD выполняете нужные построения.

При этом, вам нужно переключаться между плоскостями. Можно это делать через сам режим (см. рис. 2), а можно использовать горячую клавишу F5.

ПРИМЕЧАНИЕ:

Горячая клавиша F5 позволяет быстро переключаться между изометрическими плоскостями.

Изометрия круга в Автокаде

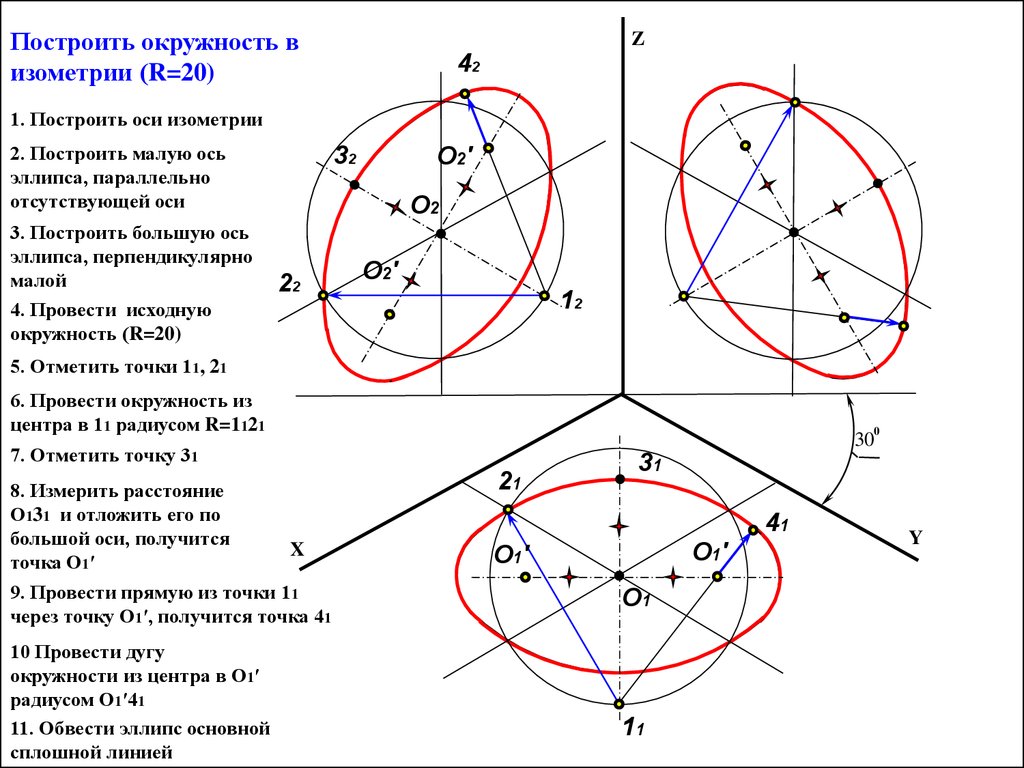

Отдельное внимание уделим вопросу, как нарисовать окружность в изометрии в Автокаде.  Всем вам известно, что в таком пространстве окружность представляет собой эллипс.

В AutoCAD команда «Эллипс» имеет отдельную субопцию «изокруг» , которая в автоматическом режиме, в зависимости от указанного радиуса или диаметра, выполняет построение окружности в изометрии.

Рис. 4 — Команда AutoCAD «Эллипс» имеет опцию черчения круга в изометрии

В заключение стоит отметить, что все построения выполняются в координатах X и Y, т.е. в 2D пространстве, и даже если в какой-то момент вам визуально кажется, что чертеж объемный – это не так!

Как видите, сделать изометрию в Автокаде очень просто. Также не возникает трудностей с созданием изометрической окружности. Теперь нет необходимости выполнять множество вспомогательных построений, как это делали на «Начертательной геометрии». AutoCAD все просчитает с точностью до сотых миллиметров. Обязательно протестируйте эти режимы на практическом примере.

Как сделать аксонометрию в Автокаде?

Аксонометрия в Автокаде может быть создана различными способами, однако давайте рассмотри наиболее простой вариант без привлечения в работу сторонних приложений. Это способ может быть полезен проектировщикам различных инженерных систем.

Аксонометрические схемы в Автокаде

Инженерная аксонометрия в AutoCAD начинается с чертежа плана, который должен содержать коммуникационные сети. Рекомендуется все построения выполнять на отдельных тематических слоях, так как если ваши инженерные сети начерчены в отдельном слое Автокад, то появляется возможность быстрого их выделения через операцию «Быстрый выбор».

В качестве примера рассмотрим произвольный набор примитивов, которые будут аналогом реальной инженерной сети.

Рис. 5 – набор примитивов

Алгоритм, как рисовать аксонометрию в AutoCAD

В AutoCAD аксонометрия схемы может быть получена следующим путем:

1. Выделяем систему, копируем в ближайшее место для дальнейшей работы с ней.
2. Поворачиваем схему на 315°. Для этого воспользуемся командой Автокад «Поворот».

Рис. 6 – Пошаговый пример, как рисовать аксонометрию в AutoCAD

3. Сделаем из нашей схемы блок AutoCAD.

4. Выделяем созданный блок и в палитре свойств (Ctrl+1) и начинаем превращать его в аксонометрическую схему, для этого потребуется:

– в пункте «Геометрия» изменить параметр «Масштаб Y» на значение 0,4142;

– в пункте «Разное» изменить параметр «Поворот» на значение 22,5.

Рис. 7 – Аксонометрическая схема трубопровода в Автокаде

5. Для того чтобы ваша будущая схема по размерам соответствовала вашим планам необходимо воспользоваться операцией «Масштабирования». Блок увеличим в 1,306569 раз. Далее применяем команду Автокад «Расчленить» и проверяем, сошлись ли у вас размеры и углы.

Рекомендация:

Для построения быстрых аксонометрических схем высотных зданий советуем создавать динамические блоки Автокад с операцией «Массив». Данная операция дает возможность установки сан. тех приборов на схеме на 1-ом этаже с последующим растяжением на все оставшиеся этажи через заданный промежуток без применения операции копирование.

Автоматическое построение аксонометрии в Автокаде

Аксонометрические схемы в Автокаде по умолчанию нельзя выполнять в автоматическом режиме.

Ранее мы рассмотрели, каким образом можно чертить аксонометрию в AutoCAD не прибегая к сторонним приложениям и дополнениям. С одной стороны – способ просто и не требует установки так называемых lisp-скриптов. С другой стороны, «ручной» способ, как ни крути, метод рутинный. Поэтому сейчас мы разберем, как в Автокаде сделать аксонометрическую схему в автоматизированном режиме.

Как в Автокаде сделать аксонометрическую проекцию?

В первую очередь скачайте файл«ALIGN_DEN. lsp». Загрузите его в программу (читать статью «Как установить лисп в Автокад»). Теперь рассмотрим практический пример.

Допустим, у нас есть условная аксонометрическая схема трубопровода в Автокаде. Вызовем в командной строке «ALIGN_DEN».

1span style=»display:block;»>Аксонометрия: как чертить в Автокаде (видео)

Далее следуем инструкциям в командной строке:

1. Выделяем схему. Нажимаем ENTER.
2. Указываем базовую точку наклона (графически на чертеже). Нажимаем ENTER.

ПРИМЕЧАНИЕ:

Обратите внимание, что возможно изменить угол наклона. По умолчанию для команды ALIGN_DEN задано значение 45⁰.

Преимущество этой команды в том, что ваши примитивы не объединяются в блок, а значит, если после построения аксонометрической схемы в Автокаде линии съезжают их можно без проблем подправить с помощью команды «Перенос».

Теперь вы знаете, как в Автокаде сделать аксонометрическую проекцию двумя разными способами. Какой из них выбирать – решать вам!

Все, что вам нужно знать

Несмотря на отсутствие таких деталей, изометрические чертежи по-прежнему актуальны и полезны в архитектуре. Давайте узнаем больше об этих рисунках и о том, как вы можете использовать их в своих проектах.

Что такое изометрический рисунок?

Изометрический чертеж — это тип аксонометрического чертежа, основанный на изометрической проекции, который имеет одинаковый масштаб по всем трем осям (оси X, Y и Z). Произведенное от греческого слова «равная мера», изометрические рисунки не искажаются, поскольку ракурс осей равен.

Это паралитический рисунок, все линии которого параллельны главным осям, нарисованы с реальной длиной и в одном масштабе (Ching. F.D.K, 1995, Иллюстрированный словарь архитектуры). Любые невертикальные линии строятся под углом 30 градусов от горизонтальной оси. Интересно, что это означает, что в изометрическом рисунке нет горизонтальной линии.

Изометрический = Аксонометрический?

Изометрические чертежи также являются аксонометрическими, но что именно это означает? Аксонометрические чертежи, или перспектива, или аксонометрия — это орфографическая проекция для представления трехмерных объектов с наклонной плоскостью. Он также отличается от двухточечной перспективы тем, что аксонометрический чертеж показывает три стороны объекта, в то время как двухточечная перспектива показывает только две стороны проекта с линиями, направленными к точкам схода.

Аксонометрические чертежи бывают трех типов: изометрические, диметрические и триметрические. Изометрические чертежи имеют четкое отличие от двух других тем, что они имеют все размеры в одном масштабе.

Разница между изометрическим видом и изометрической проекцией

Изометрический вид

Что такое изометрический вид? В архитектурном или продуктовом дизайне мы используем разные виды, чтобы показать общий дизайн. Ни один рисунок не может показать весь продукт; нам нужен вид сверху, вид сверху, вид сбоку и аксонометрические виды. Вид, который мы получаем из изометрического проекта, называется изометрическим видом. В отличие от перспективы, линии на каждой плоскости или оси не пересекаются (или «исчезают») в точке схода. Изометрический угол обзора тоже специфический — 30 градусов от горизонтальной оси.

Изометрическая проекция

Этот термин часто используется взаимозаменяемо с изометрическим рисунком. Что такое изометрическая проекция? Это графическое представление, использующее иллюзию глубины и неискаженное представление размеров. Можно сказать, что аксонометрическая проекция изометрична, когда все линии и плоскости параллельны и имеют изометрический угол зрения.

Каковы преимущества изометрических чертежей?

Изометрические чертежи особенно полезны в архитектуре. Это помогает архитекторам визуализировать и представлять дизайнерские идеи. Многие архитекторы рисовали изометрические чертежи, чтобы представить свои идеи перед окончательным дизайном. Однако мы все еще можем рисовать изометрические рисунки после того, как дизайн будет завершен.

Поскольку изометрические чертежи по сути являются 2D-чертежами, их может быть легче понять. Мы можем нарисовать их, чтобы скрыть любые ненужные элементы для чистой визуализации.

Используется не только в архитектуре, но и в технике. В следующих двух разделах мы увидим, как изометрические чертежи могут быть полезны как в архитектуре, так и в технике.

В архитектуре существуют разные виды визуализации. Узнайте больше о них из нашего руководства «Понимание рендеринга 3D-архитектуры».

Изометрические чертежи в архитектурном дизайне

Концептуальный дизайн

Мы обычно можем найти изометрические чертежи в виде архитектурных схем, чтобы показать концепцию дизайна и программы. Эти диаграммы также могут включать информацию о месте, пути солнца или даже ландшафте. Чаще всего эти изометрические схемы показывают внешний вид здания. Однако их также можно использовать для отображения трехмерного изображения каждого этажа или помещения. Аксонометрические диаграммы, как они более известны, могут также отображать последовательные, программные и структурные элементы.

Чертежи в разобранном виде для деталей

Аксонометрические чертежи в разобранном виде показывают детали проекта, которые в противном случае были бы скрыты за стенами в «сплошных» неразобранных чертежах. На обычном изометрическом чертеже могут быть показаны только фасад и крыша архитектурно-дизайнерского проекта; однако изометрический рисунок в разобранном виде может показать интерьеры и циркуляцию в этих пространствах.

Навигация

Навигация относится к навигационной системе, которая направляет пользователей через физическое пространство, обычно для облегчения передвижения и/или лучшего пространственного восприятия. Надлежащая система навигации необходима в больших зданиях, чтобы жильцы и посетители не чувствовали себя потерянными. Изометрические рисунки в виде инфографических карт могут легко направлять посетителей, показывая маршруты и места или ориентиры. Таким образом, они знают, куда идти и как туда добраться.

Изометрические чертежи в инженерном деле

Изометрические чертежи также удобны в инженерном деле. Если они демонстрируют концепции и идеи дизайна в архитектуре, они лучше всего работают, чтобы показать детали в проектах инженерных систем и конструкций.

MEP

Сантехнические чертежи в изометрии могут помочь инженерам визуализировать продукт и всю систему перед установкой. Хотя он не может отображать коллизии, как модель BIM MEP, этого все же достаточно, чтобы ваш подрядчик и клиент поняли, как они будут работать.

Структурные

Изометрические чертежи лучше всего отображают элементы фасада и крыши вместе с их соединениями. Как выглядит общий каркас крыши и где происходит соединение в каждом элементе? Для этого потребуется трехмерный вид конструкции, и для этой задачи нет ничего лучше, чем изометрические чертежи.

Чертеж изометрических видов

Изометрический чертеж в Revit

Поскольку мы обычно сначала создаем 3D-модель в Autodesk Revit, создать изометрический чертеж чрезвычайно просто. Просто получите правильный изометрический вид, играя с углами камеры. Для работы с трубопроводами вы можете использовать подключаемый модуль Ez-ISO для извлечения труб из модели Revit в изометрический чертеж.

Изометрический чертеж в AutoCAD

Являясь инструментом 2D- и 3D-черчения, AutoCAD обычно используется для создания изометрических чертежей. Существует простой способ создания изометрического чертежа в AutoCAD — опция ISODRAFT. Вам просто нужно включить этот параметр в командной строке, чтобы использовать его. Команду Isodraft также можно активировать с помощью ее значка в строке состояния. Просто помните, какую изоплоскость вы используете, прежде чем использовать инструменты рисования.

Как создать изометрический чертеж в AutoCAD

При включенной команде Isodraft вы сначала выбираете параметр изоплоскости. Он контролирует орто-направления, привязку и ориентацию сетки, а также полярные углы отслеживания. Выбранный параметр определяет, над какой плоскостью модели вы работаете. Изменятся три вещи — курсор и сетка, если они включены, и внешний вид инструментов. Инструменты «Прямоугольник» и «Окружность» не работают в режиме Isodraft; вам может понадобиться использовать полилинию и эллипс для создания изометрического чертежа в AutoCAD.

Изометрический рисунок в Adobe Illustrator

Как упоминалось выше, изометрические диаграммы широко используются в архитектуре как для презентационных досок, так и для портфолио. Мы можем использовать наше программное обеспечение для моделирования для создания этих диаграмм, но лучше использовать Illustrator для более чистого стиля иллюстрации. Вы можете рисовать изометрические схемы на чистом холсте или рисовать с помощью изометрических сеток.

Примеры изометрических чертежей

В этом примере Эндрю Деграф продемонстрировал серию концептуальных изометрических диаграмм для своего проекта «Незавершенные строительные площадки». То, что сначала начиналось как проект, демонстрирующий красоту строительства, позже превратилось в серию, показывающую магию, скрывающуюся за конструкциями.

На этой иллюстрированной карте Мауко показаны несколько достопримечательностей Лондона рядом со зданием Spectrum. Затем здания соединяются главными дорогами, а добавление человеческих фигур оживляет карту. Такая карта обеспечивает навигацию с более мультяшным изображением, используя изометрические виды.

В 1920-х годах школа Баухаус начала использовать аксонометрические чертежи вместо визуализаций, основанных на человеческой перспективе. Визуальное представление было минимальным и абстрактным. Считалось, что это изменение отразило философию их школы и их основателя, Вальтера Гропиуса, о зданиях как объектах или машинах.

Заключение

В Интернете можно найти множество примеров изометрических рисунков. Архитекторы по-прежнему создают их для представления идей, даже если их нельзя использовать в качестве строительных чертежей. Некоторые даже заходят так далеко, что создают нарисованные от руки изометрические рисунки без использования каких-либо инструментов цифрового дизайна. Все это показывает важность изометрического рисунка в дизайне; они креативны, игривы и при этом могут показать много информации на одной диаграмме.

Можете ли вы использовать изометрические рисунки в своем портфолио или для оценки жюри? Определенно! Дополнительные советы о том, как представить свои дизайнерские идеи в наших блогах, см. в разделе Ресурсы.

Похожие блоги

Понимание трехмерного архитектурного моделирования и его типов (2022)

Категории анализа сайта, которые необходимо изучить для дипломной работы по архитектуре

Процесс архитектурного проектирования и его 7 этапов (2022)

Изометрический архитектурный чертеж в разобранном виде — Tejjy Inc

10 августа 2022 г. 0

Архитектура — это изучение эстетики здания или сооружения. Говорят, что он был изобретен около 10 000 лет до нашей эры. С момента своего создания чертежи и эскизы были неотъемлемой частью архитектуры. Архитектурные чертежи изображают архитектуру строительной конструкции.

Однако представить полный архитектурный вид здания на одном чертеже достаточно сложно. Поэтому позже было изобретено несколько типов рисунков, которые могли представлять архитектуру здания, каждый с разных точек зрения и видов. Некоторые из них широко используются: – изометрический, орфографический, развертка, сечение, вырез, деталь и вспомогательный вид. В этой статье мы сосредоточимся на изометрических архитектурных чертежах для архитектуры и подробно рассмотрим их.

1 📑Что такое изометрическое рисование?

1.1 📑Преимущества изометрических чертежей для проектов AEC

1.2 📑Ограничения изометрического проектирования

2 📑Типы изометрических архитектурных чертежей

2.1 Правила создания изометрических инженерных чертежей

3 Использование автоматизации BIM для автоматизации моделирования и проектирования

Это тип изобразительного рисунка, в котором три стороны объекта нарисованы в полном масштабе, так что отношения между различными частями объекта могут быть ясно видны. Этот тип чертежа часто используется в архитектуре для точного представления объекта или конструкции.

Изометрические чертежи помещений можно создавать вручную или с помощью компьютерных программ, таких как AutoCAD или Revit. После завершения чертежа его можно использовать для создания трехмерной модели объекта или конструкции. Изометрические инженерные чертежи также могут быть созданы из 3D-модели конструкции BIM.

📑Преимущества изометрических чертежей для проектов AEC

Изометрические чертежи в архитектуре и строительстве обеспечивают отличную визуализацию с точным и подробным представлением здания и строительных компонентов. Профессионалы AEC могут использовать широкий спектр преимуществ изометрического дизайна, а именно:

• Изометрические чертежи чрезвычайно ценны для дизайнеров, особенно архитекторов, промышленных дизайнеров и дизайнеров интерьеров, а также инженеров, поскольку они позволяют им визуализировать помещения, товары и инфраструктуру. Это отличный способ быстро протестировать различные концепции дизайна.
• Изометрическая проекция также может быть полезна во множестве других сценариев. В системах навигации, таких как те, которые используются в музеях или галереях, изометрические настенные карты могут указывать посетителям, где они находятся в здании, что еще происходит и как ориентироваться.
• Некоторые из лучших инфографик используют изометрическую проекцию, чтобы показать больше информации, чем позволяет 2D-рисунок. Эта стратегия также используется некоторыми из лучших логотипов для создания эффекта.
• Изометрический архитектурный чертеж облегчает передачу замысла проекта клиенту и специалистам по строительству, а также лучше объясняет сложности проекта.

Изучите различные типы архитектурной визуализации с помощью нашего подробного руководства «Понимание 3D-рендеринга архитектуры»

📑Ограничения изометрической проекции

Есть несколько ограничений изометрической проекции для AEC. Давайте рассмотрим недостатки изометрических конструкций, приведенные ниже.

• Из-за отсутствия ракурса изображение выглядит искаженным.
• Больше подходит для прямоугольных форм, чем для изогнутых.
• Форма и глубина искажены.
• Он просто обеспечивает 2D-вид вместо подлинного.

📑Типы изометрических архитектурных чертежей

Услуги по изометрическому рисованию широко используются инженерами, архитекторами и другими специалистами в области строительства и инженерами, архитекторами и другими специалистами в области строительства для различных целей. Использование изометрических инженерных чертежей приведено ниже.

• Изометрические чертежи сантехники позволяют сантехникам и инженерам-сантехникам визуализировать свои системы до их установки.
• Электрические изометрические чертежи используются инженерами-электриками для представления фактического положения и расположения электрических систем и компонентов в здании.
• С помощью механических изометрических чертежей инженеры-механики и инженеры по ОВиК могут обеспечить точные размеры компонентов механических и ОВК систем.
• Точно так же изометрические чертежи трубопроводов обеспечивают отличную визуализацию системы на этапе планирования для эффективного и бесконфликтного исполнения.

Правила создания изометрических чертежей

Существует несколько правил создания изометрических чертежей помещений в строительстве. Правила создания изометрического рисунка следующие: –

• Вертикальная и горизонтальная линии обычно используются для изображения изометрического объекта. В изометрическом архитектурном чертеже горизонтальные линии создаются под углом 30° к горизонтальной плоскости, а вертикальные линии остаются вертикальными.
• Три оси координатной плоскости должны образовывать друг с другом угол 120°.
• Три грани объекта отображаются в изометрической проекции, и каждая грань равномерно расширена.

Заключение

Изометрические чертежи — это тип аксонометрического чертежа, в котором три оси представлены воображаемыми линиями, отстоящими друг от друга на 120 градусов. Изометрические чертежи проектов часто используются инженерами, архитекторами и дизайнерами интерьеров для проектов AEC. Они представляют собой отличный способ представления трехмерных объектов в двухмерном формате и могут использоваться для различных целей, включая проектирование зданий и других сооружений.
