Как самостоятельно сделать генератор штрих-кодов в Excel

При ведении учета в торговле, создании личных каталогов используются штрих-коды. Для их последующего считывания существуют сканеры. А создать можно с помощью программных продуктов разработанных специально для Excel.

Как сделать штрих-код в Excel

Сформировать генератор штрих-кодов в Excel можно разными способами: с помощью макроса, инструмента ActiveX и разработанных модулей. Рассмотрим на примере одного из специализированных продуктов. Он является абсолютно бесплатным. Поэтому расценивать статью как рекламную нельзя.

Самый простой способ это установить в Windows шрифты штрих кодов и тогда они буду доступны в Excel на панели «Главная»-«Шрифт».

Пару шрифтов-штрихкодов можно скачать в конце статьи

Так же можно скачать по адресу http://www.idautomation.com/font-encoders/word-excel-addin/ надстройку для ввода штрихкодов в программе Excel или Word.

Перед началом работы убедитесь, что в программе Excel доступен Visual Basic. А в настройках безопасности – сняты ограничения для макросов.

1. Откройте сайт http://www.idautomation.com/font-encoders/vba-macro/. В списке бесплатных продуктов найдите «VBA Macros for Excel & Access». (Данный файл также можно скачать в конце статьи).
2. Нажмите на ссылку и скачайте продукт на свой компьютер.
3. Программа стачивается архивом. Разархивируйте файл с названием «BarcodeFunctions.zip».
4. Одновременным нажатием клавиш Alt + F11 вызовите редактор Visual Basic. В верхнем поле нажмите кнопку File. Нам нужно импортировать загруженный из Интернета код.
5. Находим скачанный файл. В папке Windows VBA выбираем IDAutomation.bas. Импортированный модуль «добавляет» в книгу Excel шрифты и функции, чтобы преобразовывать набор цифр и букв в штрих-код.
6. После импорта он появляется в папке «Модули».
7. Далее нужно выйти из редактора Visual Basic. В ячейку A2 ввести пробный код (например, 11223344) и нажать «Разработчик»-«Макрос».
8. В появившемся меню выбираем макрос для генерации 8-ми значного штрихкода и нажимаем «выполнить».

Следующий этап – печать штрих-кода из Excel для проверки правильности кодировки. То есть напечатать коды можно только тогда, когда используются специальные шрифты.

Еще один способ формирования штрих-кодов – написать макрос (реализовано тут).

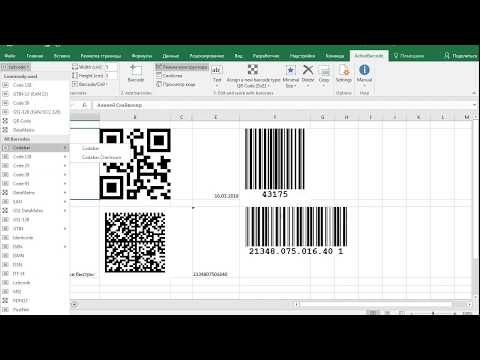

Чтобы добавить штрих-код в Excel 2007, нужно выполнить следующую последовательность:

1. Нажать кнопку «Файл» — «Параметры». В основных параметрах – поставить галочку «Показывать вкладку «Разработчик» на ленте.
2. Вкладка «Разработчик». Находим кнопку «Вставить» — «Элементы управления ActiveX». Выбираем «Другие элементы управления».
3. В открывшемся меню находим StrokeScribe Objekt. Нажимаем ОК. Рисуем мышью прямоугольник в любом месте страницы.
4. Появляется штрих-код. Открываем меню правой кнопки мыши. «Свойства». Alphabet – для выбора типа штрих-кода.

Чтобы нарисованный код «заработал» (адаптировался под введенные пользователем цифры), нужно писать макрос.



Как подключить сканер штрих-кода к Excel

Процесс подключения зависит от модели сканера и его возможностей. Иногда ничего делать не нужно. Достаточно подключить сканер к компьютеру, используя включение «разъем клавиатуры», и открыть во время работы книгу Excel (должен быть установлен USB-драйвер сканера).

Сканер не воспринимает штрих-код как графический объект – он преобразует его в набор цифр. Во время работы в активную ячейку вставляется числовое значение, считываемое устройством, и срабатывает перевод строки. Детектор посылает символ Enter, что заставляет курсор перейти в следующую строку.

Ряд моделей сканеров работает как клавиатура. При вводе кода данные сразу попадают в активную ячейку листа.

Скачать макрос генератор штрих кодов в Excel

Скачать шрифты штрих-кодов

Для ряда устройств требуется специальная надстройка: стандартное меню не справится с задачей.

Вставка штрих-кода в документ Office

Excel 2010 Word 2010 PowerPoint 2010 Excel 2007 Word 2007 PowerPoint 2007 Еще…Меньше

Если вы работаете с документом Word, книгой Excel или презентацией PowerPoint, сохраненной в библиотеке на сайте Microsoft Office SharePoint Server 2007, в которой действует политика, требующая вставки штрихкода как часть политики управления сведениями, возможно, потребуется вставить штрихкод в системный файл при сохранении или печати.

Важно: Штрихкоды больше не поддерживаются в SharePoint 2013 и более поздних версиях. Дополнительные сведения можно найти в разделе неподдерживаемые и измененные функции в Microsoft SharePoint 2013.

При отправке файла в библиотеку документов, в которой есть политика штрихкодов, штрихкод добавляется к свойствам (метаданным) элемента, но не вставляется в сам файл. Если вы решили изменить документ, а затем сохранить или распечатать его, он будет вставлен в файл как изображение. При работе с печатными документами, содержащими эти штрихкоды, вы можете использовать в документе сведения о штрихкоде, чтобы найти исходную копию документа и найти ее на Office SharePoint Server 2007 сайте. Это означает, что вы можете легко просмотреть все связанные рабочие процессы, метаданные, журнал аудита и другие сведения.

Вы не можете вставить штрихкод в документ, пока администратор сайта или диспетчер списков не настроит соответствующую политику для библиотеки.

  Если такая политика существует, на вкладке » Вставка » появляется кнопка » штрихкод «, чтобы можно было вставлять штрихкоды.

Любой документ, уже существующий в списке или библиотеке, для которого установлен параметр, не назначается штрихкодом (поэтому не может быть вставлен) до тех пор, пока документ не будет извлечен и снова возвращен. Документы, отправленные в список или библиотеку, для которых уже действует действующая политика штрихкодов, автоматически получают штрихкоды, которые можно вставлять немедленно.

Если администратор или владелец списка настроили политику штрихкодов для списка или библиотеки, штрихкоды автоматически генерируются на сервере для элементов и документов из этого списка или библиотеки при отправке или изменении элементов и документов.

В зависимости от настройки политики штрихкодов вам также может потребоваться вставить изображения штрихкода в документы, хранящиеся в библиотеках на сайте SharePoint.

org/ItemList»>

1. Если библиотека еще не открыта, щелкните ее имя на панели быстрого запуска.

   Если имя библиотеки не отображается на панели быстрого запуска, щелкните Просмотреть все содержимое узла, а затем выберите имя библиотеки.

2. Наведите указатель мыши на нужный документ, щелкните появившуюся стрелку, а затем выберите команду Изменить для названия программы Office (например, изменить в Microsoft Office Word).

3. Поместите курсор в то место документа, куда вы хотите вставить штрихкод.

4. org/ListItem»>

   На вкладке Вставка в группе штрихкод нажмите кнопку штрихкод.

   Примечание: Команда » штрихкод » появляется на вкладке » Вставка

   » только в том случае, если для серверного документа действует политика штрихкодов.

5. Сохраните изменения.

В библиотеке на сайте SharePoint может быть указана политика штрихкода, требующая вставки штрихкода при сохранении или печати документа.

Если документ еще не содержит штрихкод при сохранении или печати, вам будет предложено вставить его. При нажатии кнопки Да при появлении соответствующего запроса штрихкод будет вставлен в расположение по умолчанию.

• org/ListItem»>

  Если файл доступен только для чтения, штрихкод вставляется в текущее расположение курсора.

• Если файл находится в режиме редактирования, штрихкод будет вставлен в расположение по умолчанию.

  • В Word    Штрихкод будет вставлен в верхний колонтитул первой страницы документа.

  • В Excel    Штрихкод будет вставлен в первую ячейку первого листа книги.

  • В PowerPoint    Штрихкод будет вставлен в центр первого слайда в презентации.

Учебное пособие по штрих-коду для Adobe Illustrator 2021

СКАЧАТЬ:   Многие люди используют Illustrator для создания обложек книг, блистеров или упаковки. В большинстве случаев штрих-коды должны быть добавлены к обложке. Существует два способа создания штрих-кодов в Illustrator: вы можете использовать интегрированное решение, такое как расширение штрих-кода или подключаемый модуль. или вы можете использовать внешний генератор штрих-кода, чтобы создать код, а затем импортировать его в Illustrator. В этом уроке мы рассмотрим различные варианты добавления штрих-кода к вашей работе. Adobe Illustrator — создание штрих-кода с помощью подключаемого модуля Самый простой способ создать штрих-код в Illustrator — использовать расширение или подключаемый модуль штрих-кода. Полностью интегрированное решение экономит время и снижает ошибки. В этом и следующем разделах мы покажем вам, как создать штрих-код и добавить его в вашу работу. На снимках экрана показано расширение Softmatic Barcode Extension для Adobe Illustrator 2021; если вы хотите продолжить, вы можете загрузить его из Adobe Exchange или из приложения Creative Cloud (вкладка 9).0014 Stock & Marketplace > Плагины и найдите «softmatic»). Создание штрих-кода выполняется в четыре простых шага: 1. Выберите тип штрих-кода, например. Код EAN 13 2. Введите свои данные, например. «401234567890» 3. Установите свойства кода, такие как размер EAN SC, уменьшение ширины полосы или переключение отображения удобочитаемого текста 4. Добавьте штрих-код к своей работе; код будет вставлен в верхний слой Рассмотрим более подробно отдельные шаги: Шаг 1: Выберите тип штрих-кода Начнем с выбора необходимой символики штрих-кода. В этом примере мы будем создавать штрих-код Code EAN 13. EAN 13 используется в розничной торговле и является одной из наиболее часто используемых символик штрих-кода. Его легко узнать по характерному рисунку полос и одной цифре слева от символа. Щелкните раскрывающийся список Тип кода и выберите «EAN 13»: Шаг 2: Введите свои данные EAN 13 кодирует 12 цифр плюс обязательную контрольную цифру, отсюда и название. Введите наши данные («501234567890») и нажмите , чтобы обновить превью: Обратите внимание, как расширение автоматически вычисляет и добавляет контрольную цифру («0») к данным, так что текстовая строка под кодом теперь читается как «5012345678900». Как правило, расширение всегда пересчитывает контрольную цифру, чтобы убедиться, что можно создать действительный штрих-код. EAN 13 будет кодировать только числовые данные. Обратите внимание, что происходит, когда вы пытаетесь кодировать буквы («abcdef»): В руководстве перечислены требования к данным для всех поддерживаемых штрих-кодов. Шаг 3. Установите размер и стиль штрих-кода EAN 13 стандартизирован; расширение по умолчанию создаст EAN 13 размера SC 0, в результате чего будет получен штрих-код c. 26 мм в высоту и 37 мм в ширину (подробнее о размерах и размерах EAN/UPC SC). Нам нужен более крупный код (SC 6), но с половинной высотой (50%). Обратите внимание, как предварительный просмотр обновляется в реальном времени, когда вы устанавливаете стили и размер: Кроме того, с EAN и UPC размер удобочитаемой текстовой строки автоматически рассчитывается расширением, чтобы текст правильно помещался под кодом. Следовательно, опция установки размера шрифта неактивна. Шаг 4. Добавление штрих-кода к иллюстрации Когда штрих-код нас удовлетворит, мы можем добавить его к нашей работе. Нажмите «Вставить», чтобы добавить код в самый верхний слой документа (убедитесь, что слой виден и не заблокирован): Совет: Вставленный штрих-код представляет собой обычный графический элемент. Таким образом, его можно свободно перемещать, вращать или масштабировать в соответствии с вашим дизайном. Мы рекомендуем настроить специальный слой для ваших штрих-кодов, а затем заблокировать слой, чтобы предотвратить случайное изменение кода. См. лучших практик ниже. Все описанные выше шаги также показаны в этом видеоролике, в котором рассказывается о расширении Softmatic Barcode Extension для Adobe Illustrator: Adobe Illustrator — расширение штрих-кода Softmatic В дополнение к стандартным розничным штрих-кодам расширение Softmatic Barcode Extension также поддерживает широкий спектр линейных и матричных 2D-кодов, а также позволяет создавать QR-коды непосредственно в Illustrator — идеально, если вы хотите добавить коды с URL-адресами или адресами электронной почты в свои документ. Всего плагин поддерживает более двадцати различных символик: EAN 8 EAN 13 (с дополнительным дополнением) ISBN 10 (с дополнительным дополнением) ISBN 13 (с дополнительным дополнением) ISSN (с дополнительным дополнением) UPC-A (с дополнительным дополнением) СКП-Е Код 128 А, Б, С Код 128 GS1 Код 2/5 с чередованием Код 2/5 Промышленный Код ITF-14 Код 39 / 39 Расширенный 7 ПЗН / 8 ПЗН Летус Кодабар Матрица данных (2D) Datamatrix GS1 (2D) PDF 417 (2D) QR (2D) Ацтек (2D) Штрих-коды можно настраивать с помощью параметров размера, удобочитаемого текста и уменьшения ширины штрихов для компенсации растискивания точек во время печати. Расширение выполняет все необходимое форматирование данных и вычисление контрольной цифры в фоновом режиме — макросы или программирование не требуются. Расширение штрих-кода работает автономно, не требует онлайн-доступа, внешних компонентов или шрифтов штрих-кода. Документы Illustrator со штрих-кодами свободны от зависимостей и могут использоваться совместно без ограничений. Расширение штрих-кода Softmatic — образцы штрих-кодов Мы предоставили два обширных документа, в которых показаны все поддерживаемые коды: Образец со всеми типами кода: Формат файла: AI 2021 или выше Образец со всеми типами кода: Формат файла: PDF Расширение Softmatic Barcode — Скачать Расширения штрихкодов Softmatic для InDesign, Illustrator и Photoshop доступны на Adobe Exchange и в интернет-магазине Softmatic. Adobe Illustrator — Использование генератора штрих-кода Автономный генератор штрих-кодов предпочтительнее, если вы используете более старую версию AI Creative Suite (CS3, CS4, CS5, CS6 и т. д.), которая не поддерживает подключаемый модуль. Здесь мы рекомендуем Softmatic BarcodePlus V5, загрузите здесь (macOS 10.15 или более поздней версии, версии до 10.15: здесь, Windows 10 здесь). Приложение создает все распространенные розничные штрих-коды, такие как EAN, UPC или ISBN, и сохраняет коды в формате EPS/PDF и в различных растровых форматах. Кроме того, BarcodePlus V5 поддерживает широкий спектр штрих-коды для складского хозяйства, фармацевтики и 2D-символики, такие как QR, Aztec или PDF417. Штрих-коды в Adobe Illustrator — передовой опыт При работе со штрих-кодами в Illustrator учитывайте следующие рекомендации: Проверка и сканирование штрих-кодов Мы рекомендуем провести тестовое сканирование или проверку штрих-кодов перед запуском в производство. Современные смартфоны смогут обнаруживать и сканировать штрих-коды с помощью встроенной камеры. На снимке экрана показано приложение CoScan, сканер PDF и штрих-кодов для iPhone. Штрих-код распознается и декодируется в реальном изображении; затем закодированные данные можно скопировать в буфер обмена для дальнейшего использования в Excel, Word, Notes и т. д.: Это приложение также можно использовать для идентификации неизвестного типа штрих-кода; соответствующая символика (в данном случае «EAN 8») записывается рядом с данными. AppStore (бесплатная загрузка)

Как сделать штрих-код в Adobe Illustrator?

8 июля 2022 г. от Grafixfather

Создание штрих-кода выполняется в четыре простых шага:

Словарь цветов на английском языке | Usef…

Пожалуйста, включите JavaScript

1. Выберите тип штрих-кода, например. Код EAN 13.
2. Введите свои данные, например. 401234567890
3. Установка свойств кода, таких как размер EAN SC, уменьшение ширины полосы или переключение отображения текста, удобочитаемого человеком.
4. Добавьте штрих-код к своей работе; код будет вставлен в верхний слой.

Кроме того, знаете ли вы, что в Illustrator есть генератор штрих-кода?

Попробуйте плагин Dynamic Barcodes For illustrator® бесплатно. Этот подключаемый модуль генерирует широкий спектр профессиональных и безошибочных штрих-кодов EAN, штрих-кодов UPC-A, штрих-кодов UPC-E, штрих-кодов 2D, матричных кодов данных…

Вообще Можно ли создавать штрих-коды в Adobe? Добавление поля штрих-кода Выберите «Инструменты» > «Подготовить форму». Щелкните значок Штрих-код на панели инструментов. Перетащите прямоугольник, чтобы определить область штрих-кода, а затем дважды щелкните поле штрих-кода, чтобы открыть диалоговое окно «Свойства».

Здесь можно посмотреть видео Создание штрихкодов EAN/ISBN/UPC в Adobe Illustrator 2021

Аналогично, Как сделать штрихкод в Illustrator

Часто задаваемые вопросы(FAQ)

Как создать собственный штрих-код?

Чтобы создать штрих-код

1. Выберите тип штрих-кода: EAN-13, UPC-A, Code 39 или ITF.
2. Введите информацию о категории продукта в поле данных штрих-кода.
3. Щелкните поле заголовка штрих-кода и примечание к штрих-коду, если вы хотите добавить их в штрих-код.
4. Добавьте название штрих-кода в поле заголовка и дополнительные сведения в поле примечания.

Как использовать подключаемые модули штрих-кода в Illustrator?

Вы создаете штрих-коды в отдельном приложении, а затем используете их в графическом редакторе по вашему выбору. Это то, что мы сделали в нашем программном обеспечении штрих-кода. Это отдельное автономное приложение, в котором вы редактируете штрих-коды так, как вам нужно, затем вы просто перетаскиваете штрих-код в Illustrator или любую другую программу и используете его там.

Как создать штрих-код EAN 13 в Illustrator?

Создавайте штрих-коды EAN(JAN)13 непосредственно в Illustrator. Пакетный режим

1. Выберите «Выбрать исходный файл» в подменю.
2. Выберите файл, содержащий коды, которые вы хотите преобразовать в штрих-коды. например: 4912345678904.
3. Ean13 Barcode Maker автоматически генерирует коды и сохраняет их рядом с выбранным текстовым файлом.

Можно ли создавать штрих-коды в InDesign?

Добавить штрих-коды в Adobe InDesign в системе Windows или Mac легко, предварительно закодировав данные в штрих-код с помощью макроса VBA Office от IDAutomation или Apache OpenOffice VB. bas и их шрифты штрих-кода, а затем с помощью параметра объединения данных добавить штрих-код в макет InDesign.

Как создать штрих-код из PDF?

Как добавить штрих-коды в PDF?

1. Загрузите документ PDF в инструмент для создания штрих-кода.
2. Выберите тип штрих-кода (например, QR-код) и введите данные, которые необходимо закодировать.
3. Соответствующим образом отрегулируйте размер и положение штрих-кода.
4. Нажмите кнопку «Добавить штрих-код» и спокойно завершите работу.

Как преобразовать PDF в штрих-код?

Чтобы узнать, как создать QR-код для файла PDF, выполните следующие простые действия:

1. Перейдите на сайт www.qrcode-tiger.com.
2. Щелкните Файл в меню.
3. Загрузите файл PDF.
4. Нажмите кнопку создания QR-кода
5. Персонализируйте свой QR-код PDF в соответствии с вашим предпочтительным стилем.
6. Проведите тестовое сканирование своего QR-кода.
7. Загрузите свой QR-код.

Как добавить штрих-код в PDF?

Добавление поля штрих-кода Откройте диалоговое окно «Настройки» («Правка» > «Настройки») и выберите «Формы» слева. Затем выберите «Автоматически вычислять значения поля». Выберите «Инструменты» > «Подготовить форму». Щелкните значок Штрих-код на панели инструментов.

Может ли Adobe считывать штрих-коды?

Adobe Acrobat и Adobe Reader могут поддерживать тип двумерного штрих-кода, известный как бумажная форма, закодированный стандартными символами PDF417, QR и Data Matrix.

Сколько штрих-кодов поддерживается в формах Adobe?

три штрих-кода Существует три штрих-кода, которые являются так называемыми штрих-кодами только для чтения (т. е. PDF 417, QR-код и матрица данных).

Как создать штрих-код ISBN в Photoshop?

Как создать штрих-код в Photoshop

1. Шаг 1. Создайте прямоугольную форму. На первом этапе запустите Adobe Photoshop и откройте новый документ с белым фоном.
2. Шаг № 2. Примените шумовой фильтр.
3. Шаг № 3 — Растяните выделение.
4. Шаг № 4. Вставьте числовой текст.
5. Шаг № 5 – Настройте режим наложения.

Может ли Adobe считывать штрих-коды?

Adobe Acrobat и Adobe Reader могут поддерживать тип двумерного штрих-кода, известный как бумажная форма, закодированный стандартными символами PDF417, QR и Data Matrix.

Сколько штрих-кодов поддерживается в формах Adobe?

три штрих-кода Существует три штрих-кода, которые являются так называемыми штрих-кодами только для чтения (т. е. PDF 417, QR-код и матрица данных).

Как создать штрих-код ISBN в Photoshop?

Как создать штрих-код в Photoshop

1. Шаг № 1 – Создайте прямоугольную фигуру. На первом этапе запустите Adobe Photoshop и откройте новый документ с белым фоном.
2. Шаг № 2. Примените шумовой фильтр.
3. Шаг № 3 — Растяните выделение.
4. Шаг № 4. Вставьте числовой текст.
5. Шаг № 5 – Настройте режим наложения.
