Перспективный разрез в SketchUp. Пошаговая инструкция
Пошаговая инструкция
Олег Сазонов, Алексей Загоруйко
23.08.2019
Время чтения: 13 мин
Недавно мы перевели фрагмент из книги Graphic Anatomy 2, выпущенной японским бюро Atelier Bow-Wow. Об этом архитектурном бюро многие узнают благодаря непревзойдённой подаче проектов: Atelier Bow-Wow мастерски работают с 3D-разрезами. Эти иллюстрации не только невероятно информативны, они придают проекту особую ноту профессионализма и в то же время передают ощущение уюта — как в старых добрых ручных подачах.
Бюро делает свою графику очень трудоёмким способом, и это часть их концепции «проживания чертежа»: Atelier Bow-Wow использует связку AutoCAD+Illustrator. Мы решили попробовать ускорить процесс создания 3D-разреза и выполнили его при помощи связки SketchUp+LayOut. Мы записали процесс на видео, чтобы пояснить ключевые моменты работы с разрезом.
Получившиеся файлы и компоненты для их создания вы найдёте в архиве.
Подробнее о том, как моделировать в SketchUp и настраивать графику в LayOut, рассказываем на курсах и интенсивах по SketchUp.
Процесс создания перспективного разрезаРабота с компонентами
Чтобы получить красивый разрез, нужно максимально подробно проработать все видимые уголки модели. Для этого используйте 2D-компоненты людей и деревьев, ориентированные к камере, которые можно скачать с 3D Warehouse. Также некоторые компоненты — например, комнатные растения, — мы создали, используя файлы .dwg, скачанные с Dimensions Guide: их можно превратить в компоненты, загрузив в модель через команду Import. Все эти компоненты вы найдёте в отдельном файле Components в исходных файлах (ссылка на скачивание в начале статьи).
Настройка стиля
Над линейной графикой лучше всего работать без текстур — для этого используйте стиль Hidden Line.
В этом стиле скрыты все заливки и текстуры, в том в том числе и 2D-штриховки, так как в SketchUp они тоже растровые. Поэтому для того, чтобы показать, например, доски пола или фанерную обшивку стен, создавайте штриховки из обычных линий. Также не забудьте включить профили для отображения граней у круглых объектов.
Организация модели
LayOut автоматически формирует подписи, ссылаясь на названия групп и компонентов в модели, поэтому культура организации модели и правильные названия для всех элементов помогут сократить время на этапе оформления чертежа.
Настройка плоскости сечения
Чтобы плоскость сечения, проходящая по пирогам стен и перекрытий, отображалась со штриховками, нужно, чтобы каждый слой был Solid-объектом. Далее можно использовать способ, показаный на видео: создание группы из сечения (Make group from slice) с последующим созданием плоскостей при помощи плагина Eneroth face creator и заливкой плоскостей растровыми текстурам штриховок — установите значение 2 для профиля линий.
Отображение линий
Используйте для модели в LayOut стили отображения Vector или Hybrid, чтобы качество отображаемых линий было на высоте. Например, Hybrid позволяет сохранить растровые штриховки для плоскости сечения, но при этом преобразовывает их в векторные линии.
Работа со слоями
Обязательно используйте слои в LayOut, это в разы ускорит и упростит работу. Например, все виды модели можно оставить в слое Default, все штриховки — в слое 3D, а все размеры и выноски — в слое Dimrntions. Если вы будете работать в одном слое, размеры могут привязываться к штриховкам лэйаута и показывать некорректные размеры, поэтому отключайте слой со штриховками при образмеривании модели.
Настройка размеров
По умолчанию в LayOut размеры отображаются с жирными стрелками и в метрах.
Единицы измерения и стиль отображения размеров можно настроить через Shape Style и Dimention Style. В файле LayOut в архиве уже настроена графика, поэтому вы можете использовать его как шаблон, просто удалив модель: новые размеры и выноски будут отображаться в настроенной графике.
Дополнительные штриховки
Если вам не хватает штриховок в LayOut, вы всегда можете добавить новые, нарисовав их в Photoshop. Так, например, в нашем файле использована кастомная штриховка для травы.
Как сделать векторные изображения более реалистичными
Adobe Illustrator стал одним из главных приложений для создания векторных иллюстраций. В Illustrator’е можно создать все, что угодно — начиная с логотипов и заканчивая веб-сайтами и фотореалистичной графикой.
Одно из главных преимуществ векторного формата — то, что размер его можно изменить без потери качества (в отличие от растровых иллюстраций) (об этом я подробно писал в статье про вексельную графику).
Но давайте не забывать, что Illustrator — сложная программа, которая требует умения, времени и терпения. Просто так ничего особенно впечатляющего в этом редакторе не создашь — для этого потребуются недели усилий, практики, проб и ошибок. Создание реалистических векторных иллюстраций в Illustrator’е может быть интересным, но также может вызвать сложности, особенно если вы не знаете, как исполнить задуманное.
Вот список того, что может вам помочь создать потрясающие векторные иллюстрации
- Перспектива
- Плавные линии
- Цвета
- Выделения краев
- Блики
- Тени
Пройдёмся по этим пунктам подробнее
Придерживайтесь перспективы
Когда дело доходит до того, чтобы делать реалистические иллюстрации перспектива должна стать для вас самым главным фактором. Если вы проигнорируете перспективу, то иллюстрация будет выглядеть плоской и искаженной. Самые важные аспекты перспективы — размер и расстояние. Чем дальше объект, тем он должен быть меньше, и наоборот.
Варьируйте размеры, чтобы добиться реалистичного и качественного изображения. Давайте рассмотрим методы создания перспективы.
Перспективная Сетка
Один очень полезный метод состоит в том, чтобы использовать перспективную сетку, которая появилась в Illustrator CS5. Установление горизонта и точки схода является частью этого процесса. Сетку можно редактировать, таким образом она может быть настроена так, чтобы вы могли изменить перспективу просто при перемещении угловых узлов сетки.
Extrude and Bevel
Функция Extrude and Bevel является удобным инструментом для того, чтобы создать трехмерные объекты. Вы можете установить значение для перспективы в поле опций Extrude and Bevel (поле Perspective). Полученный объект будет доступен для редактирования. Используйте инструмент Pen (P) для редактирования основы вашего объекта. Так вы создадите чистые и простые объекты без нежелательных частей или опорных точек, которые бы только мешали.
Когда у вас будет наработанное умение, вы сможете сделать иллюстрацию, основанную на оценке перспективы.
Конечно, этот метод не совсем точен. Добавление одной только перспективы уже способно сильно качественно улучить работу.
Плавные линии
Создание объектов в Illustrator’е не всегда сложное. Чтобы создать прямые и кривые линии используйте инструмент Pen (P) или просто объедините объекты, используя функции панели Pathfinder, такие как Unite, Minus Front, Subtract, Intersect, и т.д. (научится это делать можно тут). Это требует практики и умения — наберитесь терпения и набивайте руку.
Live Tracing — эффективный способ создать векторные иллюстрации. Попытайтесь закончить рисунок с минимумом опорных точек, убирайте все промежуточные точки — так линии получатся максимально плавными. Для улучшения навыков работы с кривыми читайте статью Приёмы использования инструмента «Перо» (Pen tool) в Illustrator
Цвет
Эта часть творческого процесса сложна и интересна. Выбор правильных цветов может вызвать трудности. Во-первых, нужно определится с тем, чего от вас хотят заказчики.
Нежные и пастельные цвета подойдут для ретро стиля, сделав его более глубоким и многогранным. Если Вы хотите фотореалистичности, вам нужны более яркие, и в тоже время не чистые, цвета. Хороший контраст может сделать из вашей работы настоящий шедевр. Если вы не знаете как выбрать правильную цветовую гамму, поможет сайт kuler.adobe.com и цикл статей о теории цвета в дизайне
Есть также библиотека цветов в самом Illustrator’е.
Градиенты
Когда дело доходит до цветового оформления, применение линейных и радиальных градиентов является лучшим способом показать источники света и придать глубины вашей работе. Определение положения и угла источника света является первым шагом в процессе создания цветового оформления макета. Тени и акценты должны быть добавлены согласно источнику света. Темные цвета моделируют тени и оттенки, в то время как светлые цвета помогут вам акцентировать нужную часть макета.
Помимо создания теней и акцентов, градиенты — отличный способ обрисовать форму предмета.
Используя только цвет, можно придать объем объекту. Для создания градиента можно использовать столько цветов, сколько вам хочется, хотя лучше бы они сочетались друг с другом. Используйте различные режимы наложения Blending Mode, например, Multiply, Overlay, Screen и Light. Линейные градиенты главным образом используются для плоских объектов, радиальные градиенты — для овалов и круглых форм.
Используйте плавные переходы для передачи тени, формы и объем. Резкие переходы хороши для имитации поверхности золота, стали, хрома и других металлов (воспроизведение отражения света поверхностью этих металлов).
Инструмент Gradient Mesh
Иногда нам нужно использовать несколько градиентов разных типов в одном объекте.
Градиентная сетка — очень полезный и эффективный инструмент, который позволяет разделить любой объект на редактируемые области, это позволяет производить градиентную заливку, которая полностью повторяет форму объекта.
Градиенты делают иллюстрации более реалистичными, но совершенству пределов нет.
Большой макет разбивается на ряд более мелких деталей, и работа с ними очень кропотлива, каждый нужно продумать и проработать отдельно, но результат стоит того.
Выделение краёв
Когда вы покончите с градиентами, нужно будет обязательно проработать края. Если в изображении есть прямые линии, то выделить их лучше всего с помощью инструмента Pen. С его помощью можно создать простые фигуры, залитые градиентом, которые помогут выделить края. Или же можно создать резкий белый край с отражением, используя низкую непрозрачность. На самом деле, существует множество способов выделить форму объекта. Создание выделения для кривых линии практически такое же. Очень важно, чтобы край фигуры, призванной подчеркивать контур, шёл вдоль той фигуры, которую мы хотим подчеркнуть. Добиться этого можно при помощи панели Pathfinder, которая предусматривает ряд вариантов для кривых линий. В этом случае пером пользоваться не рекомендую, получится очень затратно по времени, и менее точно.
Блики
Помимо выделений краев и оттенков, источники света могут создать много бликов и теней.
Присмотритесь к тому, что вас окружает, подметьте, как много бликов на поверхности знакомых вам вещей. Блики также подчеркивают форму предмета. Главное, использовать блики именно там, где они должны быть. Если вы мастерски владеете Pen, то это для вас — не проблема, какими изогнутыми и сложными ни были бы формы бликов. Если вы еще не набили руку, то Pathfinder вам в помощь. Даже при том, что наиболее распространенный цвет для бликов — белый с различной степенью прозрачности, лучше проверить различные цветовые комбинации.
Акценты очень полезны, когда вам хочется выделить какие-то области вашего изображения. С правильным подбором цветов и бликов можно добиться многого, и если все сделать правильно, то в результате у вас получится отличная глянцевая поверхность.
Последний штрих: Тени
Главная цель тени состоит в том, чтобы создать иллюзию трехмерности. Без теней иллюстрация не может считаться законченной. Тени и блики создаются одним источником света. Интенсивность или мягкость тени зависят от расстояния между объектом и источником света.
Источник света, расположенный выше зальет весь объект светом, оставив теням место внизу. Вы можете создать тень с монотонной заливкой (для резкой тени) или с градиентом (для мягкой тени).
Если у вас объект сложной формы, то лучше всего создавать тени при помощи Blending tool (см. статью Работаем с функцией Blend).
Нужны два объекта или линии с одинаковым числом точек привязки. Таким образом вы обеспечиваете то, что у каждой точки будет привязка — результатом будет тень с хорошим переходом цвета.
Вывод
Не смотря на то, что правил создания качественных изображений всего шесть, постарайтесь не злоупотреблять деталями (хотя, конечно, всё зависит от цели), иначе макет получится слишком сложным и потеряет лаконичность. Свет — наш самый главный союзник. Свет наполняет изображение жизнью. Помните о необходимости сводить ошибки к минимуму.
via
Как использовать инструмент «Перспектива» для рисования в Adobe Illustrator
Раньше я работал между Photoshop и Adobe Illustrator, когда делал макеты упаковки.
Но позже я узнал, что инструмент Perspect Grid Tool тоже работает очень хорошо, режим двухточечной перспективы позволяет легко сделать макет коробки.
Помимо создания макетов упаковки, вы также можете использовать инструмент перспективы для создания перспективных иллюстраций или рисунков. И это именно то, что вы узнаете из этого урока.
Прежде чем перейти к шагам, вам понадобится инструмент поиска перспективы в Adobe Illustrator.
Примечание. Все скриншоты из этого руководства взяты из версии Adobe Illustrator CC 2022 для Mac. Windows или другие версии могут выглядеть иначе.
Содержание
- Где находится инструмент «Перспектива» в Adobe Illustrator
- Включите сетку перспективы в меню «Вид»
- Найдите инструмент «Сетка перспективы» на панели инструментов
- Сочетания клавиш
- Как использовать инструмент «Перспектива» в Adobe Illustrator
- Пример 1. Рисование на сетке перспективы
- Пример 2.
Использование инструмента «Перспектива» с текстом
- Подведение итогов 018

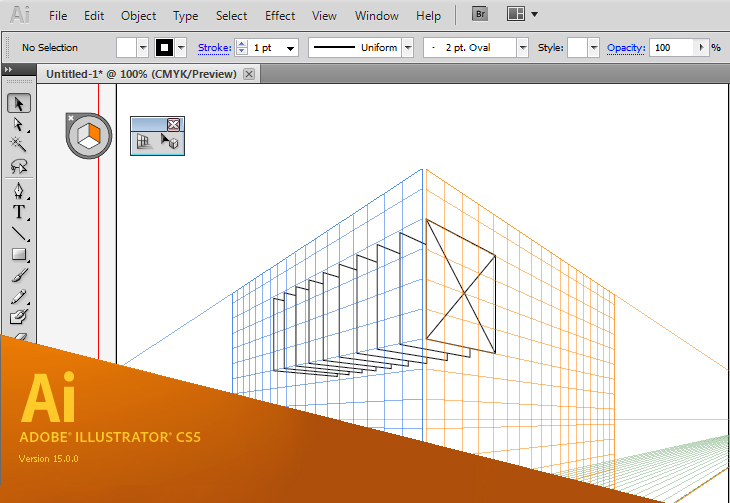

Где перспектива Инструмент в Adobe Illustrator
Инструмент «Перспектива» можно найти в верхнем меню View , на расширенной панели инструментов или с помощью сочетаний клавиш.
Примечание. , отображающий сетку перспективы, не совсем то же самое, что и активный инструмент «Сетка перспективы». Разница в том, что когда вы показываете сетку перспективы из меню просмотра, вы видите сетку, но не можете ее редактировать. Если вы используете инструмент «Сетка перспективы», вы можете редактировать сетку.
Включите сетку перспективы из меню «Вид»
Если вы просто хотите увидеть сетку перспективы и не нуждаетесь в ее редактировании, вы можете перейти в верхнее меню. , чтобы увидеть сетку.
Найдите инструмент «Сетка перспективы» на панели инструментов.
Если вам необходимо использовать сетку перспективы для создания перспективного дизайна, выберите инструмент «Сетка перспективы» на панели инструментов.
Если вы используете базовую панель инструментов, вы можете быстро изменить ее на расширенную панель инструментов с Окно > Панели инструментов > Дополнительно .
Затем вы должны увидеть Perspective Grid Tool и в том же меню вы также найдете Perspective Selection Tool .
Сочетания клавиш
Вы также можете использовать сочетание клавиш инструмента «Сетка перспективы» Shift + P и сочетание клавиш инструмента выбора перспективы Shift 90 040 + В для активации и использования инструментов.
Если вы хотите просмотреть сетку перспективы, вы также можете использовать сочетание клавиш Command (или Ctrl для пользователей Windows) + Shift + 90 039 I показать (и скрыть) сетку перспективы.
Теперь, когда вы нашли инструменты, я покажу вам, как их использовать.
Как использовать инструмент «Перспектива» в Adobe Illustrator
Предустановленный вид в перспективе — двухточечная перспектива, но вы можете переключиться на режим одноточечной или трехточечной перспективы в верхнем меню Вид > Сетка перспективы .
Вот краткий предварительный просмотр того, как выглядит каждый режим перспективы.
«Точка» здесь означает «точка схода», но вы также можете понимать ее как «сторону».
Как видите, 1-точечная перспектива имеет только одну сторону (и одну точку схода), 2-точечная перспектива имеет две стороны (и две точки схода), а 3-точечная перспектива имеет три стороны (и три точки схода). точки).
Перспективная сетка может выглядеть сложной не только из-за большого количества линий, но и из-за разных виджетов с разными функциями.
Вы можете перемещать виджеты, чтобы настроить сетку перспективы по горизонтали, вертикали и с разных точек зрения.
Кроме того, вы также увидите этот виджет плоскости, на котором вы можете выбрать сторону, с которой хотите работать, просто щелкнув по стороне. Как видите, выбранная сторона будет выделена синим цветом.
Я покажу вам, как это работает, на паре примеров.

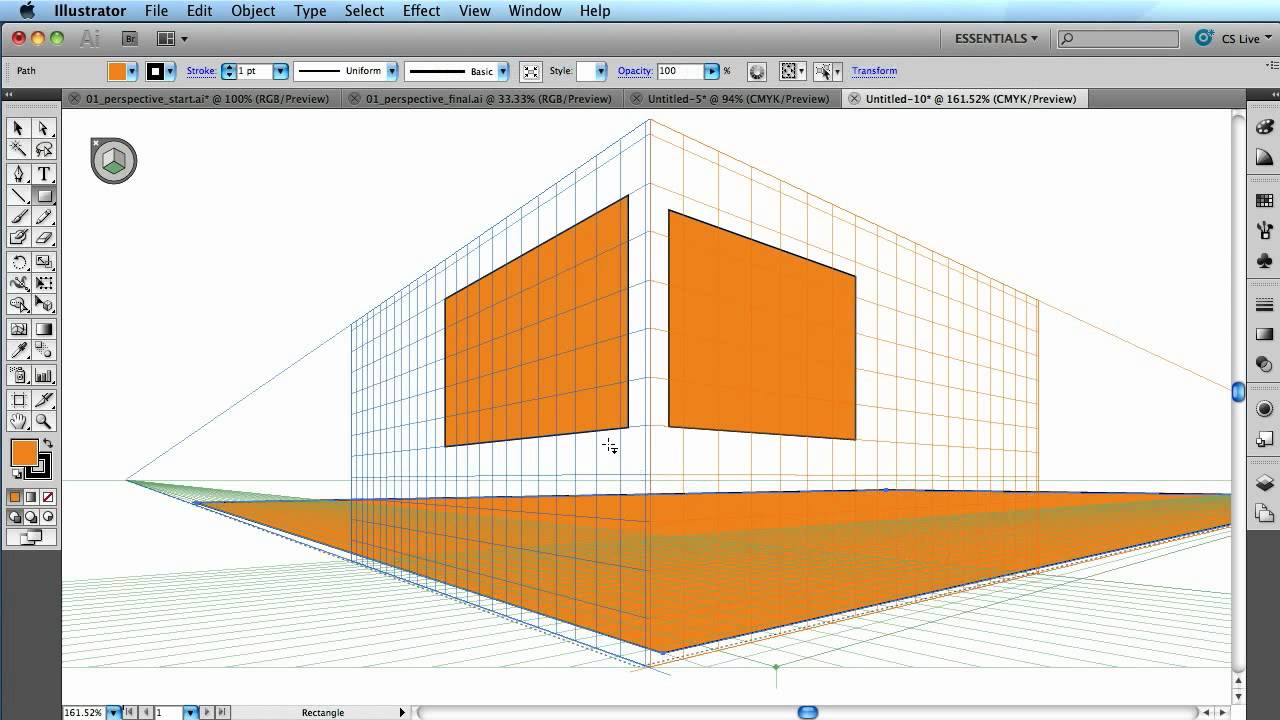

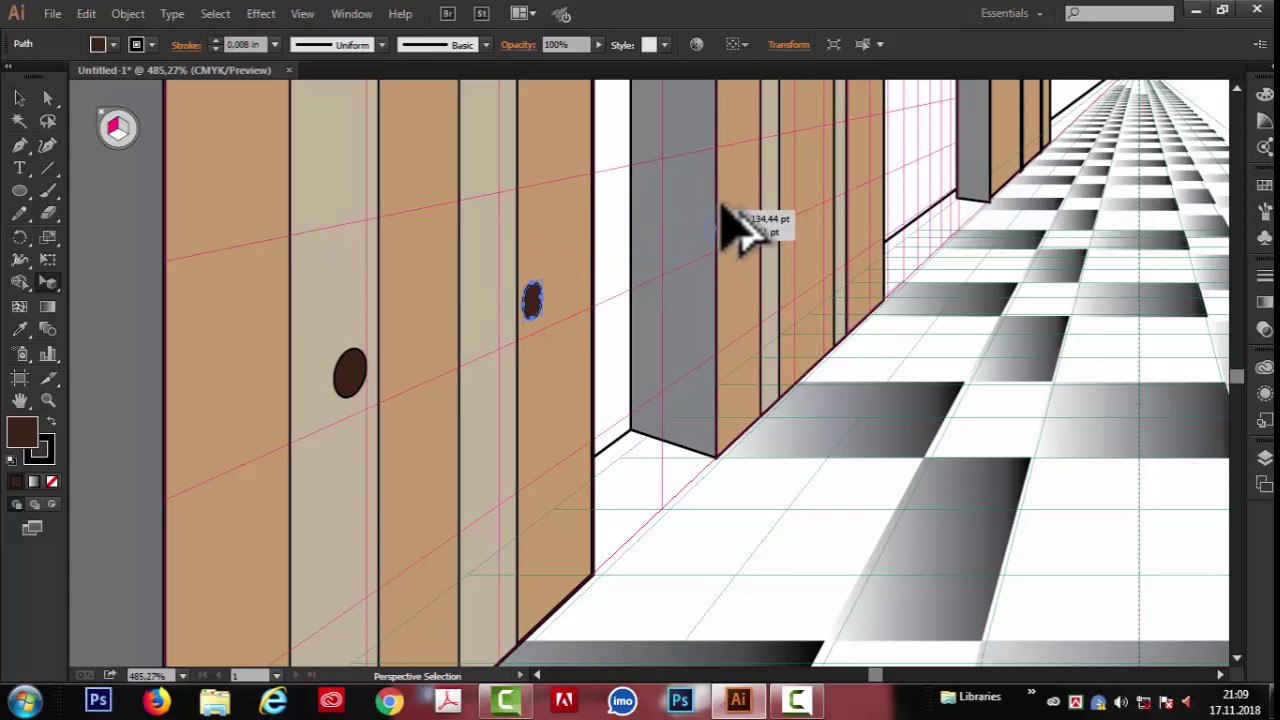

Пример 1. Рисование на сетке перспективы
Рисовать фигуры на сетке перспективы очень просто, и вы можете создать фигуру с нуля на сетке или добавить в сетку уже существующую фигуру.
Я покажу вам пример использования одноточечной сетки перспективы для рисования части тротуара.
Совет. Если вы не можете выбрать правильную точку для начала, вам может помочь эталонное изображение. Просто уменьшите непрозрачность изображения и заблокируйте слой изображения.
Шаг 1: Перейдите в верхнее меню.
Вы также можете выбрать Инструмент «Сетка перспективы» на панели инструментов, а затем перейдите в меню просмотра, чтобы изменить режим на [Обычный вид 1P] .
Так выглядит стандартная сетка перспективы 1P.
Вы можете щелкнуть и перетащить маркеры виджета, чтобы соответствующим образом настроить вид в перспективе.
Например, я переместил виджет C в левый край, чтобы расширить сетку по горизонтали, и переместил виджет C вниз, чтобы уменьшить расстояние от горизонтального уровня земли.
Затем я переместил виджет F вправо, чтобы еще больше расширить сетку, в то же время переместив виджет E вверх, чтобы расширить сетку по вертикали, и переместил виджет D к точке схода.

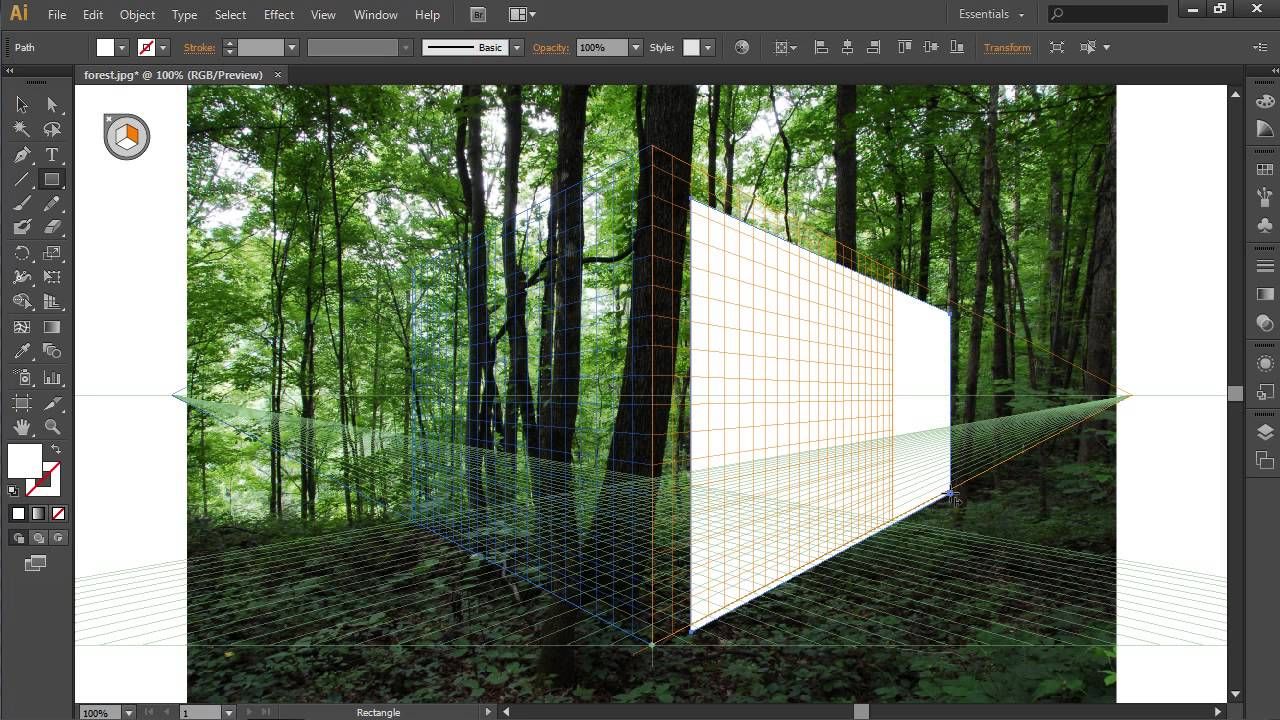

Если вы трассируете изображение, вы можете щелкнуть виджет B, удерживать и перемещать сетку перспективы, чтобы она соответствовала вашему изображению.
Теперь это начинает выглядеть как одна сторона улицы, верно? Следующим шагом будет рисование фигур. Мы можем начать с форм здания, а затем добавить детали.
Шаг 2: Выберите инструмент Rectangle Tool ( M ) на панели инструментов, щелкните вдоль линии сетки (вы можете начать с линии между виджетами C и E) в качестве направляющей и перетащите, чтобы создать Перспективный прямоугольник.

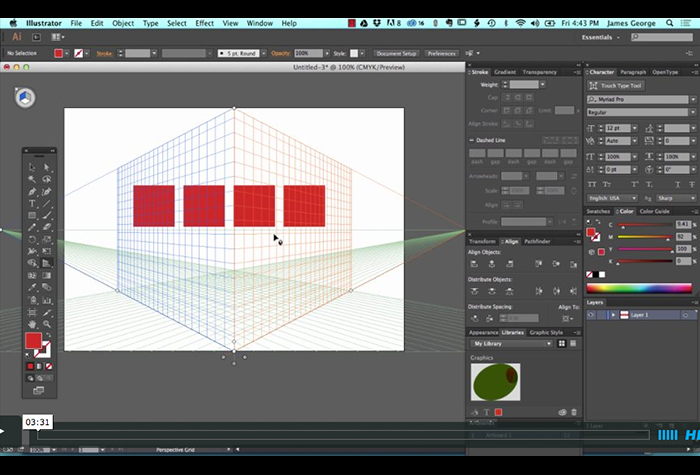

Когда вы создаете фигуры на сетке перспективы, ваши фигуры будут автоматически следовать перспективному виду.
Используйте тот же метод и следуйте линиям сетки, чтобы создать еще несколько прямоугольников в виде зданий на тротуаре.

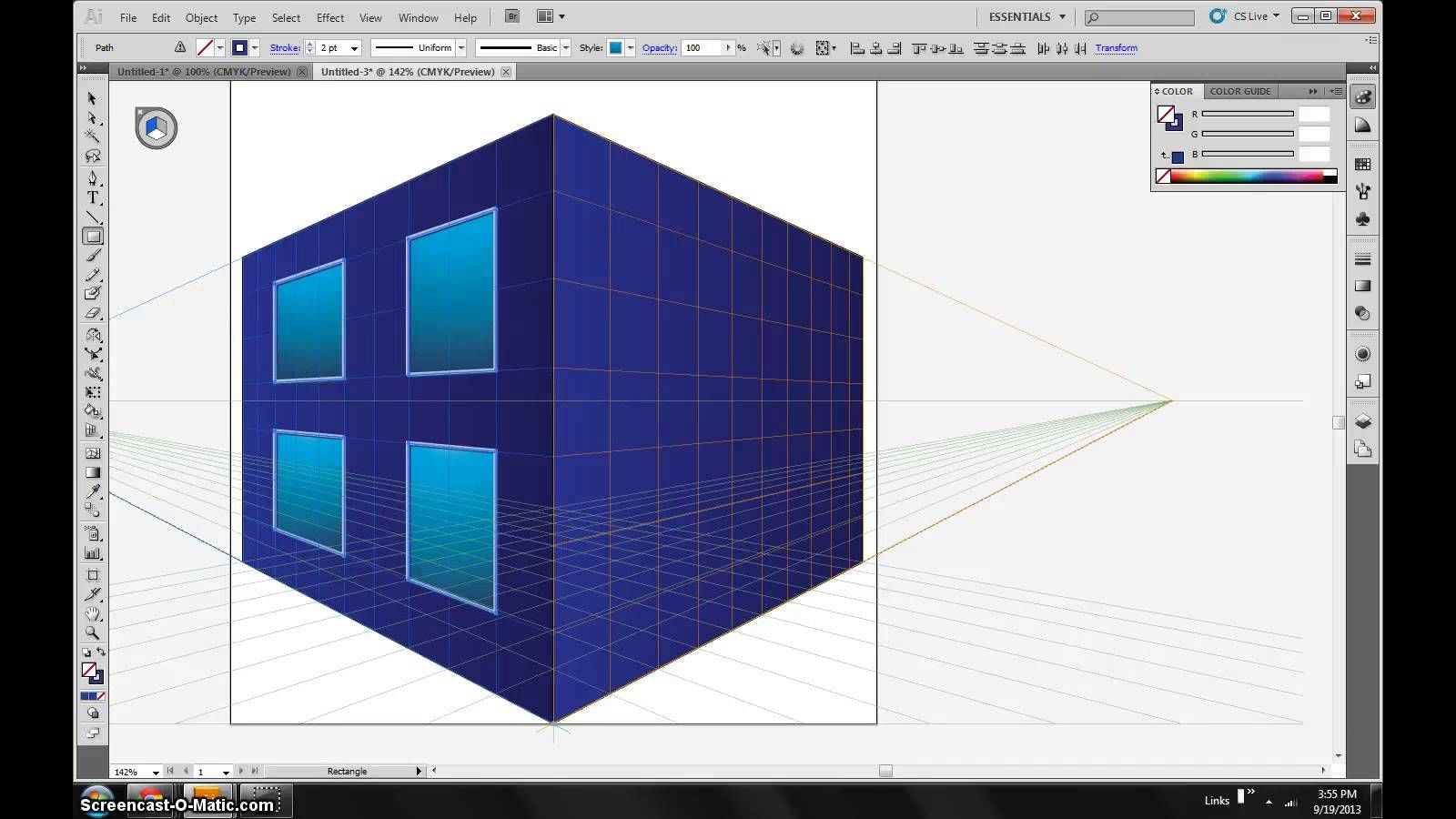

Шаг 3: Добавьте детали к чертежу. Вы можете добавить окна, линии или другие формы к зданиям или добавить пешеходную дорожку/переулок.
Если вам трудно рисовать на сетке перспективы, вы также можете создавать фигуры из сетки обычным способом и использовать инструмент выбора перспективы, чтобы поместить объекты в сетку.
Например, добавим этот объект к одному из зданий.
Выберите инструмент «Выбор перспективы» на панели инструментов, щелкните и перетащите этот объект в нужное место на сетке перспективы. В данном случае я перетащил его к синему зданию.
Теперь добавим на рисунок улицу.
Шаг 4: Нажмите на нижнюю часть виджета плоскости, чтобы работать с областью перспективы на земле.
Используйте тот же метод, чтобы добавить фигуры или линии для рисования тротуара.
Есть идея?
Теперь, как насчет добавления текста в сетку перспективы?

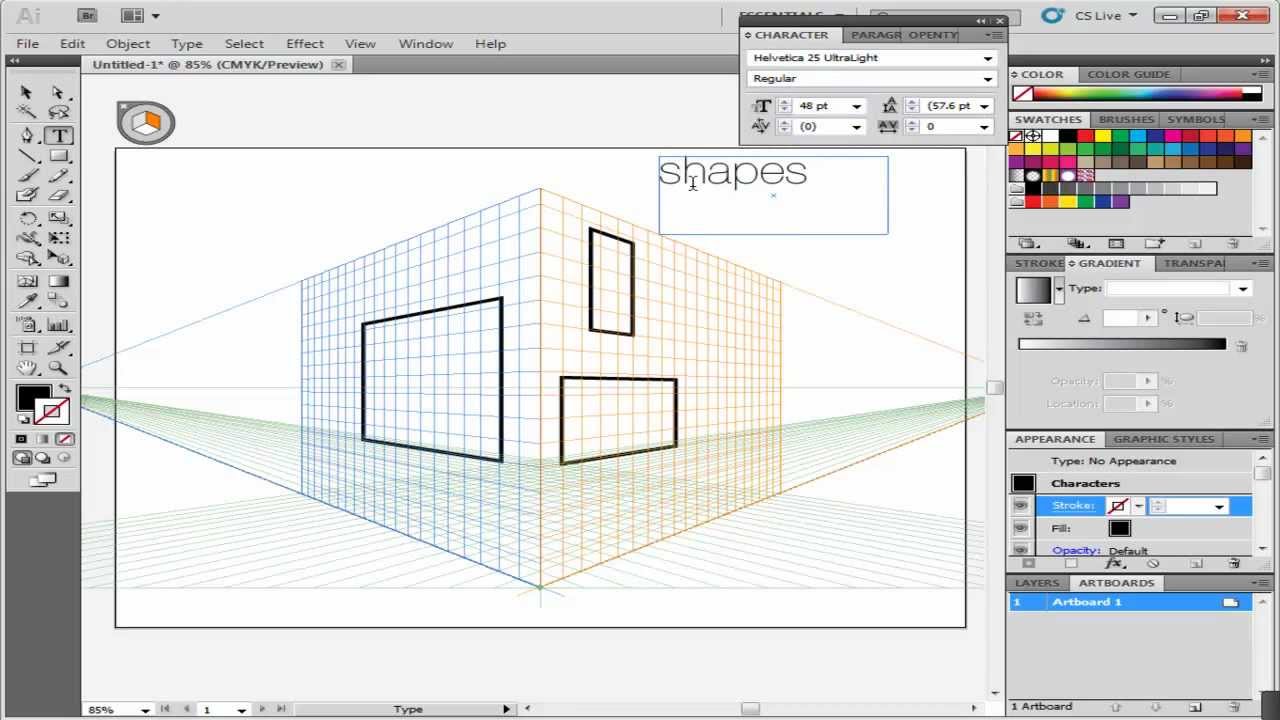

Пример 2. Использование инструмента «Перспектива» с текстом
Добавление текста в сетку перспективы в основном работает так же, как добавление фигуры. Используйте инструмент выбора перспективы, чтобы выделить текст и перетащите его в область, где вы хотите разместить текст. Вот подробные шаги.
Шаг 1: Используйте инструмент «Текст», чтобы добавить текст в Adobe Illustrator.
Шаг 2: Переключите виджет самолета на ту сторону, куда вы хотите добавить текст. В данном случае мы переключаемся на левую сторону, где находятся здания.
Шаг 3: Выберите инструмент Perspective Selection Tool на панели инструментов. Выделите текст и перетащите его в нужную область. Например, мы можем перетащить его на первое здание.
Изначально это выглядело так.
Однако вы можете настроить опорные точки, чтобы изменить размер и переместить текст в идеальное положение.
Шаг 4: Нажмите на маленький крестик на плоскости виджета, чтобы удалить сетку перспективы.
Или вы можете использовать сочетание клавиш Command / Ctrl + Shift + I 900 40, чтобы отключить режим просмотра сетки перспективы и посмотреть, как это выглядит.
Это урок. Не стесняйтесь добавлять больше деталей к рисунку в перспективе.
Подведение итогов
Теперь вы должны получить представление о том, как работает инструмент перспективы и что вы можете с ним делать. Я показал вам только пример 1-точечной перспективы, если вы хотите создать чертежи в 2-точечной или 3-точечной перспективе, у вас будет больше виджетов для перемещения и настройки сетки, но метод рисования работает так же.
.
Окончил факультет креативной рекламы, более восьми лет работал графическим дизайнером, специализируясь на брендинге и иллюстрации. Да, Adobe Illustrator — мой лучший друг, и я увлечен искусством и дизайном.
Как использовать инструмент «Сетка перспективы» в Illustrator
Illustrator — одно из лучших доступных программ для работы с векторной графикой. Illustrator используется как профессионалами, так и любителями. Illustrator предлагает множество инструментов, которые можно использовать для выполнения практически любой задачи, о которой вы только можете подумать. Illustrator отлично подходит для создания графики с самого начала и используется для логотипов, создания рисунков для крупных проектов и преобразования рисунков и надписей от руки в векторы. Illustrator также отлично подходит для создания макетов, когда вы хотите увидеть, как проект будет выглядеть на бумаге или в цифровом виде, прежде чем вы его сделаете. Это удобно, когда вы знаете как использовать инструмент сетки перспективы в Illustrator .
Инструмент «Сетка перспективы» придает прямоугольному объекту вид, как будто он в конце концов исчезает и остается навсегда. Инструмент «Перспектива» с точкой схода имитирует реальные объекты, такие как стены и заборы, прямоугольные плоские поверхности и т. д. Это важно в ситуациях, когда вы хотите поместить объекты или графику на стену или плоскую поверхность и хотите увидеть, как они выглядят. будет выглядеть.
Перспективную сетку можно использовать для многих целей, инженеры могут использовать ее для проектирования конструкций для проектов. Их можно использовать для дизайна упаковки, где используется макет упаковки и добавляется этикетка. Это покажет, как это будет выглядеть, когда оно будет создано. Компании, которые создают графику для транспортных средств и зданий, могут использовать перспективный график для создания макета этих предметов с графикой на них, чтобы показать клиентам, как будет выглядеть их работа, когда она будет завершена. Люди, занимающиеся ландшафтным дизайном, могут использовать его для создания цифровых дизайнов для демонстрации клиентам или для справки перед проектом.
Есть так много приложений, в которых можно использовать график перспективы.
Инструмент сетки перспективы с точкой схода позволяет пользователю увидеть, как его работа будет выглядеть на такой поверхности, как стена или любая другая поверхность. Этот инструмент может быть использован графическими дизайнерами, которые будут оклеивать автомобили виниловой пленкой. Его также могут использовать дизайнеры зданий или декораторы, которым нужно увидеть, как будет выглядеть их работа. Это также может быть использовано лицами, которые проектируют упаковки продуктов. Макет дает возможность просмотреть проекты, прежде чем выполнять дорогостоящую работу с реальными материалами. Дизайнеры и инженеры могут показать клиентам, как будут выглядеть проекты, чтобы можно было быстро внести изменения до того, как фактический проект будет завершен. Использование сетки перспективы — это один из способов использования иллюстраций Photoshop в Illustrator. Вы можете создать рисунок в Photoshop и поместить его в Illustrator на сетку перспективы.
Вы можете изменить иллюстрацию Photoshop на векторную, а затем использовать ее на сетке перспективы Illustrator.
- Доступ к инструменту сетки перспективы
- Понимание сетки перспективы
- Части инструмента сетки перспективы
- Рисование на сетке
- Поворот сетки перспективы
- Сохранить
1] Доступ к инструменту сетки перспективы
Чтобы использовать инструмент «Сетка перспективы», откройте Illustrator и откройте новый документ, перейдя в «Файл », а затем нажмите «Новый ». Откроется окно параметров нового документа, выберите нужные параметры и нажмите 9.0039 Хорошо для подтверждения.
Чтобы добавить в документ инструмент перспективы, перейдите на левую панель инструментов и щелкните инструмент сетки перспективы . Обычно он находится под инструментом создания фигур. Вы также можете нажать сочетание клавиш Shift + P на клавиатуре.
Вы также можете открыть инструмент «Перспектива» из верхнего меню «Инструменты». Перейдите к Просмотр , затем Перспективная сетка и нажмите Показать сетку или нажмите Shift + Ctrl + I на клавиатуре. Когда вы переходите в верхнее меню и выбираете Вид , затем Сетка перспективы , затем Показать сетку , по умолчанию появляется сетка перспективы, как правило, двухточечная перспектива, однако, если вы открывали какой-либо другой вид до этого, по умолчанию будет предыдущий, который был открыт.
Если вы хотите открыть определенную сетку перспективы, выберите ее в раскрывающемся меню вверху, а не просто выберите Показать сетку . Таким образом, это будет Вид , затем Сетка перспективы , затем щелкните нужную перспективу. Например, если вы выберете вариант «Одноточечный», откроется меню с пунктом [1P — Обычный вид].
Щелкните его, и на холсте появится сетка перспективы «Одноточечный». У вас может быть только одна сетка перспективы для каждого активного документа Illustrator, поэтому спланируйте и выберите ту, которая будет соответствовать вашему проекту.
2] Знакомство с инструментом «Сетка перспективы»
Инструмент «Перспектива» отлично подходит для рисования иллюстраций, чтобы они выглядели так же, как на объектах в реальном мире. От знания того, как будет выглядеть этикетка на упаковке, до того, как реклама будет выглядеть на больших зданиях или транспортных средствах, инструмент «Перспектива» может помочь в этом. Инструмент «Перспектива» предлагает три предустановки сетки перспективы, их 9.0039 Одноточечная перспектива , Двухточечная перспектива и Трехточечная перспектива .
Это сетка перспективы с одной точкой.

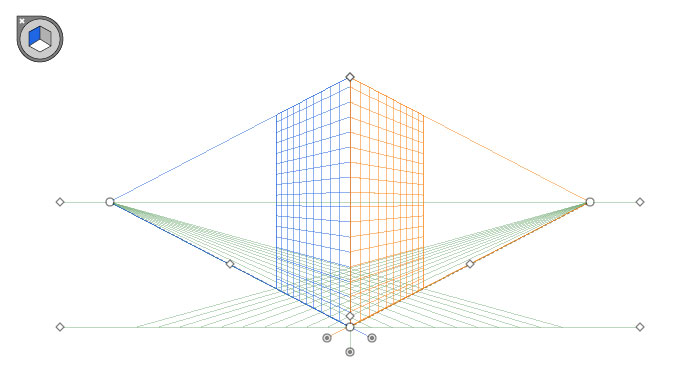

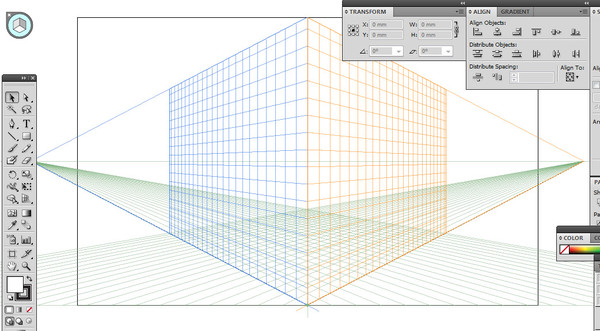

Это двухточечная сетка перспективы.
Это трехточечная сетка перспективы.
3] Части сетки перспективы
Инструмент сетки перспективы имеет важные части, выполняющие важные функции.
A. Виджет переключения плоскостей. Щелчок по разным сторонам этого виджета изменит активную плоскость (сторону) сетки.
B. Левая точка схода. Это точка слева, где сетка выглядит так, как будто она исчезает в никуда, здесь сходятся все линии сетки. Вы можете захватить эту точку и переместить точку сетки внутрь или наружу по горизонтали.
C. Протяженность вертикальной сетки — это точка, которую можно щелкнуть и перетащить, чтобы сделать сетку выше или короче.
D. Линейка сетки перспективы — эта линейка используется для измерения и может использоваться, когда вам нужны точные измерения.
E. Правая точка схода. Это точка справа, где сетка выглядит так, как будто она исчезает в никуда, здесь сходятся все линии сетки. Вы можете захватить эту точку и переместить точку сетки внутрь или наружу по горизонтали.
F. Линия горизонта. Это линия, показывающая горизонт (горизонтальная линия).
G. Высота горизонта – это расстояние между линией горизонта и уровнем земли.
H. Уровень земли — это левая линия земли, ее можно использовать для перемещения всей сетки на холсте.
I. Уровень горизонта — используется для настройки горизонтальной линии сетки.
J. Протяженность сетки — если его переместить ближе к сетке, вертикальные и нижние линии сетки уменьшатся. Если он переместится из сетки, он заменит их или увеличит количество прямо до того места, где находятся последние вертикальные линии.
K. Размер ячейки сетки. Используется для увеличения или уменьшения ячеек сетки. Двигайтесь вверх, чтобы сделать их больше, или вниз, чтобы сделать их меньше.
L. Уровень земли — это правая линия земли, ее можно использовать для перемещения всей сетки на холсте.
M. Протяженность сетки — если переместить ближе к сетке, то уменьшатся вертикальные и нижние линии сетки. Если он переместится из сетки, он заменит их или увеличит количество прямо до того места, где находятся последние вертикальные линии.
N. Управление правой плоскостью сетки — удерживайте и перемещайте влево или вправо, и правая плоскость (сторона) будет двигаться в направлении, в котором вы перемещаете элемент управления.
Он может перекрывать стороны или раздвигать их.
O. Управление горизонтальной плоскостью сетки — управление перемещением сетки вверх или вниз. Вы можете использовать это, чтобы сделать сетку короче, а также изменить угол уровня земли.
P. Управление левой плоскостью сетки — удерживайте и перемещайте влево или вправо, и левая плоскость (сторона) будет двигаться в направлении, в котором вы перемещаете элемент управления. Он может перекрывать стороны или раздвигать их.
Q. Исходная точка — удерживайте и перемещайте вверх или вниз влево или вправо, чтобы изменить начальную точку сетки.
4] Рисование на сетке
Сетка перспективы используется для отображения перспективы произведения искусства. Это позволит вам увидеть, как будут выглядеть произведения искусства на стенах или полу. Это изображение может быть макетом знаков, украшений, этикеток и т. д.
Существует два способа рисования на сетке перспективы. Вы можете выбрать инструмент и рисовать прямо на сетке.
Это лучше всего, если вы просто делаете плоские рисунки.
Вы также можете рисовать в отдельном месте, а затем перетаскивать рисунок на сетку перспективы. Это лучше всего подходит для более подробных рисунков. Вы можете сделать рисунок из Photoshop или других источников, открыть его в Illustrator и перетащить на сетку перспективы. Чтобы перетащить его на сетку, выберите инструмент выбора «Перспектива», затем щелкните и перетащите объект на ручку. Вам нужно убедиться, что вы активировали плоскость (сторону), на которой вы хотите разместить рисунок. Хорошая вещь в наличии сетки заключается в том, что вы можете использовать ее для правильного выравнивания вашего рисунка.
Вы можете создать рисунок на стене в Photoshop или найти его в Интернете, затем вы можете поместить его на сетку перспективы и разместить на нем рисунок знака, который вы хотите. Это даст вам представление о том, как ваша работа будет выглядеть на стене в реальном мире.
Не забудьте щелкнуть ту сторону виджета переключения плоскостей, которая соответствует стороне сетки.
Затем вы используете инструмент выбора «Перспектива», чтобы разместить рисунок на активной стороне сетки. Чтобы временно использовать инструмент выбора перспективы. Нажмите Ctrl при использовании перспективы
Это изображение на сетке перспективы с видимыми линиями сетки.
Это произведение без линий сетки перспективы.
5] Отключите сетку перспективы
Когда вы закончите работу с сеткой перспективы или просто захотите какое-то время посмотреть рисунок без сетки, вы можете отключить ее. Есть два способа отключить сетку перспективы. Первый способ отключить сетку перспективы — перейти в верхнее меню инструментов и нажать «Вид», затем «Сетка перспективы», затем «Скрыть сетку». Другой способ отключить сетку перспективы — навести курсор на X на виджете переключения плоскостей , пока курсор не превратится в руку, затем нажмите X , и сетка плоскости перспективы закроется. Вы также можете отключить сетку перспективы, нажав Ctrl + Shift + I .
6] Блокировка сетки
Чтобы предотвратить определенные движения, вы можете заблокировать решетку. Чтобы заблокировать сетку, перейдите в верхнее меню и выберите Вид , затем Сетка перспективы , затем выберите блокировку, которую хотите применить, либо Замковая решетка или Точка запорной станции .
Блокировать сетку: Этот параметр ограничивает перемещение сетки и другое редактирование сетки при использовании инструмента «Сетка перспективы». Можно изменить только видимость и положение плоскости.
Точка фиксации: Когда установлен флажок «Точка фиксации», точки схода перемещаются синхронно. Если флажок не установлен, точки схода перемещаются независимо, и точка станции также перемещается.
7] Сохранить
Когда тяжелая работа закончена, пришло время ее сохранить. Прежде чем сохранять его в любом другом формате, лучше всего сохранить его как файл Illustrator .
ai , чтобы вы могли редактировать его позже. Чтобы сохранить файл Illustrator .ai , перейдите к File , затем Сохранить как , после чего появится диалоговое окно Сохранить как. Введите имя файла и нажмите «Сохранить». Убедитесь, что расширение файла говорит .ai .

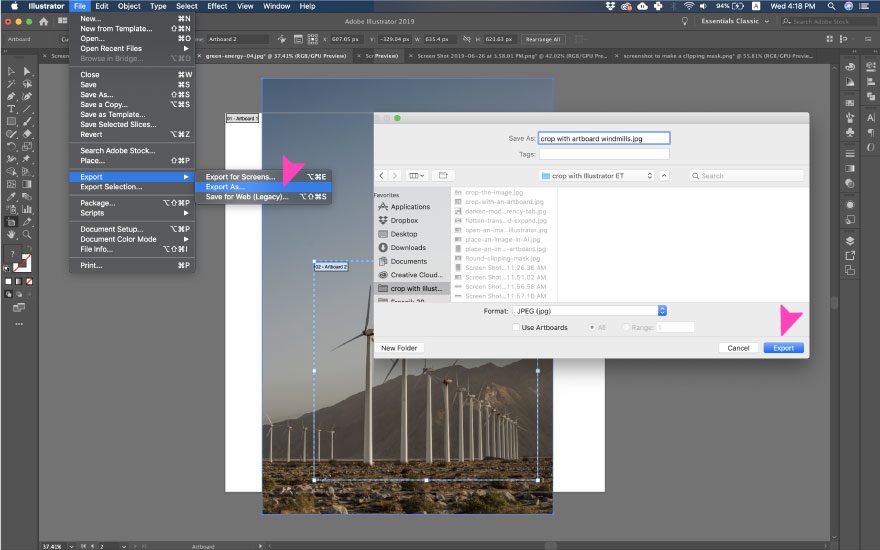

Чтобы сохранить файл в другом формате, например JPEG для онлайн-использования или PNG для сохранения без фона, перейдите к File , затем выберите Export . Появится диалоговое окно «Экспорт», введите имя файла, затем выберите формат файла: JPG или PNG или любой другой поддерживаемый формат.
Прочтите: Как вращать направляющие в Illustrator и Photoshop
Что делает инструмент сетки перспективы в Illustrator?
Инструмент «Перспектива» используется для изменения ориентации объектов, чтобы они выглядели более реалистично, поскольку они соответствуют перспективе окружающих их объектов.
