Узнайте, как редактировать, перерисовывать, сглаживать и упрощать контуры с помощью различных инструментов, доступных в Illustrator.

Прежде чем можно будет перерисовать или отредактировать контур, необходимо выделить его опорные точки и/или отрезки.

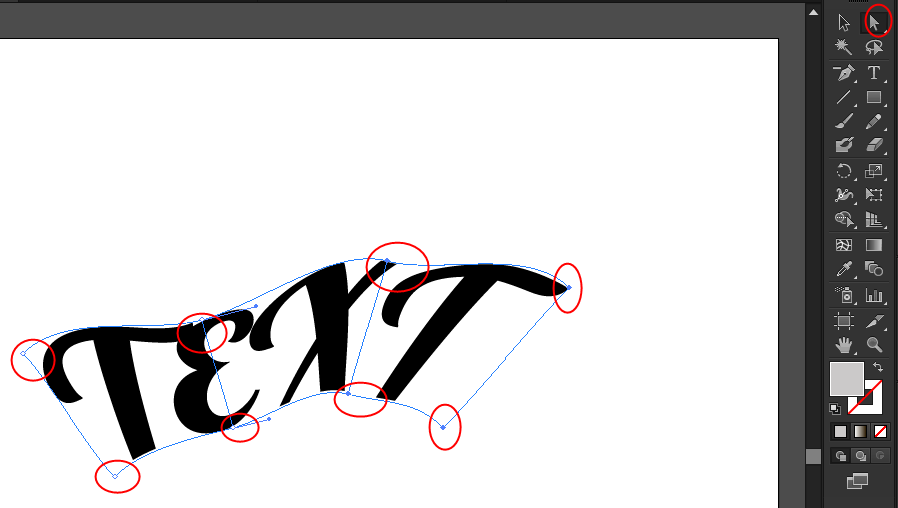

Выделение опорных точек

Выполните любое из следующих действий:

  • Если точки видны, выберите их с помощью инструмента «Прямое выделение» . Для выбора нескольких точек удерживайте клавишу Shift.
  • Выберите инструмент «Прямое выделение» и перетаскиванием обозначьте границу вокруг опорных точек . Удерживая нажатой клавишу Shift, выберите дополнительные опорные точки.
  • Вы можете выбрать опорные точки в выделенном и невыделенном контуре. Перемещайте инструмент «Прямое выделение» над опорной точкой до тех пор, пока вместо указателя не отобразится пустой квадрат для невыделенного контура и заполненный квадрат для выделенного контура в увеличенном масштабе, затем нажмите на опорную точку. Удерживая клавишу Shift, выделите дополнительные опорные точки щелчком.
  • Выберите инструмент «Лассо»  и перетащите его вокруг опорных точек. Удерживая нажатой клавишу Shift, выберите дополнительные опорные точки.

Выделение отрезков контура

Выполните любое из следующих действий:

  • Выберите инструмент «Прямое выделение»  и щелкните в пределах двух пикселей от отрезка или перетащите выделенную область через его часть. Чтобы выделить дополнительные отрезки контура, щелкните их или перетащите на них инструмент, удерживая клавишу Shift.
  • Выберите инструмент «Лассо»  и перетащите его вокруг части отрезка контура. Удерживая клавишу Shift, выделите дополнительные отрезки контура путем перетаскивания инструмента вокруг них.

Выделение всех опорных точек и отрезков в контуре

  • Выберите инструмент «Прямое выделение» или «Лассо».
  • Перетащите по всему контуру.

Если к контуру применена заливка, то для выделения всех опорных точек можно также использовать инструмент «Прямое выделение» внутри контура.

Копирование контура

Выделите контур или отрезок с помощью инструмента «Прямое выделение» и выполните одно из следующих действий.

  • Для копирования и вставки контуров в пределах одного приложения или между приложениями используются стандартные функции меню.
  • Удерживая клавишу Alt (Windows) или Option (macOS), перетащите контур в нужное положение.

Добавление опорных точек предоставляет дополнительные возможности по управлению контуром, а также позволяет удлинять открытый контур. Однако не следует добавлять точки без необходимости, поскольку это усложняет контур. Контур с небольшим количеством точек удобнее редактировать, а также выводить на экран и на печать. Контур можно упростить, удалив из него ненужные точки.

Добавление или удаление опорной точки

Добавление опорной точки:

  • Выберите инструмент Перо  или Добавить опорную точку .
    Примечание. Инструмент «Перо» меняется на инструмент «Добавить опорную точку», если навести его на выделенный контур.
  • Щелкните отрезок контура.

Удаление опорной точки:

  • Выберите инструмент «Перо» или Удалить опорную точку  и щелкните опорную точку.
    Примечание. Инструмент «Перо» меняется на инструмент «Удалить опорную точку», если навести его на опорную точку.
  • Выберите точку с помощью инструмента «Прямое выделение» и нажмите на панели управления кнопку Удалить выделенные опорные точки .

Не используйте для удаления опорных точек клавиши Delete и Backspace, а также команды Редактирование > Вырезать и Редактирование > Очистить. Эти клавиши и команды также удаляют присоединенные к точке отрезки.

Поиск и удаление изолированных опорных точек

Изолированными называются отдельные опорные точки, не связанные с другими опорными точками. Такие точки рекомендуется находить и удалять.

  1. Снимите выделение со всех объектов.

  2. Выберите команду «Выделить» > «Объект» > «Изолированные точки».

  3. Выберите команды «Редактирование» > «Вырезать» или «Редактирование» > «Очистить» либо нажмите клавишу «Delete» или «Backspace».

Отключение или временное изменение автоматического переключения инструмента «Перо»

Можно временно изменить или отключить автоматическое переключение на инструмент «Добавить опорную точку» или «Удалить опорную точку».

  • Чтобы временно изменить переключение, нажмите клавишу Shift и, не отпуская ее, поместите инструмент «Перо» на выделенный контур или опорную точку. Это полезно, если нужно создать новый контур поверх существующего. Чтобы клавиша «Shift» не фиксировала инструмент «Перо», отпустите ее, перед тем как отпустить кнопку мыши.

  • Чтобы отключить переключение, выберите команду «Редактирование» > «Установки» > «Основные» (Windows) или «Illustrator» > «Установки» > «Основные» (Mac OS) и щелкните «Отключить автоматическое добавление/удаление».

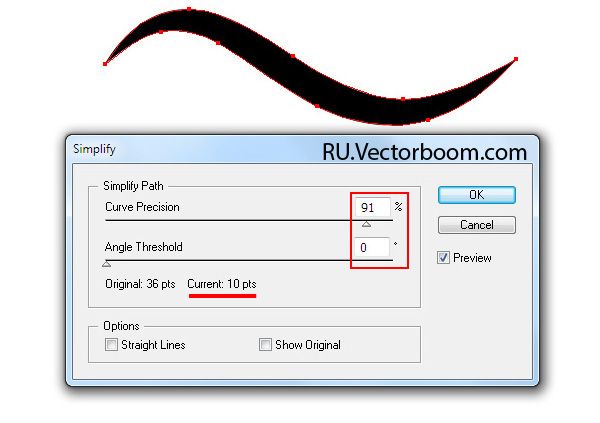

Illustrator предоставляет возможности сглаживания контуров и их упрощения путем удаления лишних опорных точек. Дополнительные сведения см. в разделе Упрощение контура.

  1. Выберите несколько опорных точек (в одном контуре или в разных контурах).

  2. Выберите Объект > Контур > Усреднить.

  3. Задайте усреднение только по горизонтальной оси (X), только по вертикальной оси (Y) или по обеим осям, а затем нажмите кнопку ОК.

Можно преобразовывать угловые точки контура в сглаженные и наоборот. С помощью функций на панели «Управление» можно быстро преобразовать несколько опорных точек. С помощью инструмента «Преобразовать опорную точку» можно преобразовать точку только с одной стороны, а также в точности изменить кривую по мере преобразования точки.

Преобразование одной или нескольких опорных точек с помощью панели «Управление»

Для преобразования опорных точек с помощью функций на панели «Управление» необходимо, чтобы был выделен не весь объект, а только нужные точки. Если выбрано несколько объектов, то один из них должен быть выделен только частично. Если объекты выделены полностью, то на панели «Управление» будут отображаться параметры для редактирования объектов целиком.

  1. Чтобы преобразовать одну или несколько угловых точек в гладкие точки, выделите нужные точки и нажмите кнопку «Преобразовать выделенные опорные точки к точкам сглаживания»  на панели «Управление».

  2. Чтобы преобразовать одну или несколько гладких точек в угловые точки, выделите нужные точки и нажмите кнопку «Преобразовать выделенные опорные точки к точкам преломления»  на панели «Управление».

Точное преобразование опорных точек с помощью инструмента «Преобразовать опорную точку»

  1. Выделите весь контур, который нужно изменить, чтобы были видны его опорные точки.

  2. Выберите инструмент «Преобразовать опорную точку» .

  3. Наведите инструмент «Преобразовать опорную точку» на нужную опорную точку и выполните одно из следующих действий.

    Перетаскивание управляющей точки из угловой точки для создания гладкой точки Щелчок по гладкой точке для создания угловой точки Преобразование гладкой точки в угловую точку
    • Чтобы преобразовать угловую точку без управляющих линий в угловую точку с независимыми управляющими линиями, сначала перетащите управляющую точку из угловой точки (она превратится в гладкую точку с управляющими линиями). Отпустите только кнопку мыши (не отпускайте клавиши, которые могли быть нажаты для активации инструмента «Преобразовать опорную точку») и перетащите любую управляющую точку.

Курсор «Изменить сегмент» поддерживает изменение формы с помощью сенсорного ввода на сенсорных устройствах и в сенсорном рабочем пространстве. Чтобы использовать его с инструментом « Преобразовать опорную точку », выполните следующие действия.

  1. Выберите инструмент преобразования опорной точки, а затем наведите указатель на сегмент контура.

  2. Когда появится указатель изменения формы сегмента, перетащите сегмент контура, чтобы изменить его форму.

    Графический объект, преобразованный посредством перерисовки сегмента с помощью инструмента преобразования опорной точки

    A. Исходная иллюстрация B. Перерисовка сегмента с помощью инструмента «Опорная точка» C. Измененная фигура

  3. Чтобы дублировать сегмент контура, выполните действие 2, удерживая нажатой клавишу Alt или Option.

  4. Чтобы создать сегмент в виде полукруга, удерживайте нажатой клавишу Shift в процессе изменения формы сегмента. При этом перемещение манипуляторов ограничивается движением в перпендикулярном направлении, а также обеспечивается равномерная их длина.

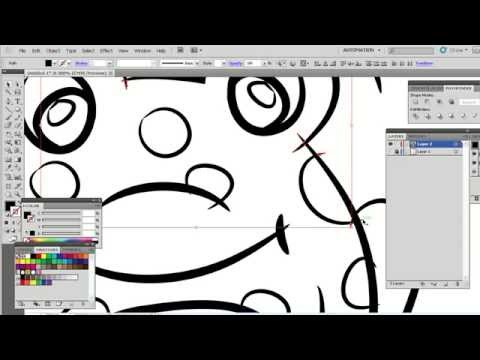

Отдельные части графического объекта можно стирать с помощью инструментов «Стирание контура», «Ластик» или с помощью ластика пера Wacom. Инструмент «Стирание контура»  позволяет стирать фрагменты контура рисованием вдоль него. Этот инструмент может оказаться полезным, если стираемый фрагмент нужно ограничить отрезком контура, например стороной треугольника. Инструмент «Ластик»  и ластик пера Wacom позволяют стирать любую область графического объекта, независимо от структуры. Инструмент «Ластик» можно использовать при работе с контурами, составными контурами, контурами внутри групп с быстрой заливкой, а также с обтравочными контурами.

Стирание частей контура с помощью инструмента «Стирание контура» (слева) и стирание фрагмента сгруппированного объекта с помощью инструмента «Ластик» (справа)

Стирание части контура с помощью инструмента «Стирание контура»

  1. Выделите объект.

  2. Выберите инструмент «Стирание контура» .

  3. Перетащите инструмент вдоль отрезка контура, который нужно стереть. Рекомендуется делать это одним плавным движением.

Стирание объектов с помощью инструмента «Ластик»

  1. Выполните одно из действий, описанных ниже.

    • Чтобы стереть конкретные объекты, выделите эти объекты или откройте их в режиме изоляции.

    • Чтобы стереть какой-либо объект в монтажной области, снимите выделение со всех объектов.

    Если не выделен ни один объект, инструмент «Ластик» стирает во всех слоях.

  2. Выберите инструмент «Ластик» .

  3. (Необязательно) Дважды щелкните инструмент «Ластик», чтобы задать его параметры.

  4. Перетащите курсор по области, которую нужно стереть. Управлять инструментом можно следующим образом.

    • Чтобы инструмент «Ластик» двигался только по вертикали, горизонтали или диагонали, перетаскивайте курсор с нажатой клавишей «Shift».

    • Чтобы создать область вокруг фрагмента рисунка и стереть все объекты в этом фрагменте, перетаскивайте курсор с нажатой клавишей Alt (Windows) или Option (Mac OS). Чтобы сделать область квадратной, перетаскивайте курсор с нажатыми клавишами Alt и Shift (Windows) или Option и Shift (Mac OS).

Стирание объектов с помощью ластика пера Wacom

При перевороте пера автоматически становится активен инструмент «Ластик». При обратном перевороте пера снова становится активен предыдущий инструмент.

  • Переверните перо и перетащите курсор по области, которую нужно стереть. Чтобы стираемый контур был шире, сильнее нажимайте на перо (возможно, для этого потребуется установить параметр «С нажимом» в диалоговом окне «Параметры инструмента «Ластик»).

Параметры инструмента «Ластик»

Чтобы изменить параметры инструмента «Ластик», дважды щелкните этот инструмент на панели «Инструменты».

Диаметр можно изменить в любое время клавишами ] (увеличение) и [ (уменьшение).

Угол.

Определяет угол поворота инструмента. Перетащите стрелку в окне просмотра или введите значение в текстовом поле «Угол».

Округлость.

Определяет округлость инструмента. Перетащите черную точку в окне просмотра в направлении от центра или к центру либо введите значение в текстовом поле «Округлость». Чем больше значение, тем больше округлость.

Диаметр.

Определяет диаметр инструмента. Задайте диаметр с помощью ползунка «Диаметр» или введите значение в текстовом поле «Диаметр».

Раскрывающийся список справа от каждого параметра позволяет управлять вариантами формы инструмента. Выберите один из следующих вариантов:

Фиксированная

Используется постоянный угол, форма или диаметр.

Случайный

Используется случайный вариант угла, округлости или диаметра. В текстовом поле «Отклонение» задается значение, указывающее диапазон, в пределах которого могут колебаться характеристики кисти. Например, если параметр «Диаметр» имеет значение 15, а параметр «Варианты» — значение 5, то диаметр может быть в пределах от 10 до 20.

Нажим.

Угол, округлость и диаметр различаются в зависимости от нажима на перо. Этот параметр лучше всего использовать с параметром «Диаметр». Он доступен только при работе с графическим планшетом. Введите значение в текстовом поле «Отклонение», чтобы задать диапазон колебания исходного значения характеристики кисти. Например, если параметр «Округлость» имеет значение 75 %, а параметр «Варианты» — значение 25 %, то самому легкому мазку будет соответствовать 50 %, а самому жирному — 100%. Чем слабее нажим, тем более наклонным получается мазок кисти.

Копировальное колесико

Диаметр различается в зависимости от движений колесика на пере.

Наклон

Угол, округлость и диаметр различаются в зависимости от наклона пера. Этот параметр особенно полезен при использовании одновременно с параметром «Округлость». Он доступен, только если графический планшет способен определять направление наклона пера.

Месторасположение

Угол, округлость и диаметр различаются в зависимости от нажима на перо. Этот параметр наиболее полезен для управления углом наклона каллиграфических кистей, особенно при работе с кистью традиционного типа. Он доступен только в том случае, если графический планшет способен определять, насколько положение пера близко к вертикальному.

Поворот.

Угол, округлость и диаметр различаются в зависимости от поворота кончика пера. Этот параметр наиболее полезен для управления углом каллиграфической кисти, особенно при использовании такой кисти, как плоское перо. Он доступен, только если графический планшет способен определять тип поворота.

Контур можно разделить в любой опорной точке или в любом месте отрезка. При разделении контура необходимо помнить следующее.

  • Чтобы разделить замкнутый контур на два открытых, необходимо разрезать контур в двух местах. Если разрезать замкнутый контур только в одном месте, получится один незамкнутый контур.

  • Любые контуры, полученные путем разделения, наследуют параметры исходного контура (толщину обводки, цвет заливки и т. д.). Обводка автоматически выравнивается по центру.

  1. (Необязательно) Выделите контур, чтобы увидеть его текущие опорные точки.

  2. Выполните одно из следующих действий.

    • Выберите инструмент «Ножницы» и щелкните контур в том месте, где его нужно разделить. Если контур разделить в середине отрезка, появятся две новые конечные точки (одна над другой), и одна из них будет выделена.
    • Выберите инструмент «Нож» и перетащите указатель по объекту. Сделанные инструментом «Нож» разрезы обозначаются пунктирной линией на объекте.
    • Выделите опорную точку, в которой необходимо разделить контур, а затем на панели «Управление» нажмите кнопку «Вырезать контур по выделенным опорным точкам» . Если контур разделить в опорной точке, то над ней появится новая опорная точка, и одна из этих точек будет выделена.

    Дополнительные сведения см. в разделе Разрезание, разделение и обрезка объектов.

  3. С помощью инструмента «Прямое выделение» скорректируйте новую опорную точку или сегмент контура.

Мы рассказали вам о различных способах редактирования, перерисовки, сглаживания и упрощения контуров в Illustrator.

Если у вас есть вопросы или идеи, которыми вы хотели бы поделиться, присоединяйтесь к беседе в сообществе Adobe Illustrator. Мы будем рады узнать ваше мнение.

Связанные материалы

  • О контурах
  • Рисование с помощью инструментов «Перо», «Кривизна» и «Карандаш»
  • Комбинации клавиш по умолчанию в Illustrator

Adobe Illustrator для веб-дизайнера 5) Обводка

☝️🧐 Все три режима выравнивания обводки по контуру — «по центру», «внутри» и «снаружи» — применимы только к закрытым контурам. Обводка открытых контуров выравнивается только по центру. Но это ограничение можно обойти с помощью диалога настройки толщины линии — см. ниже ⬇︎

Материалы цикла представляют собой мои личные конспекты. Нет времени превращать их в полноценные обучающие статьи, и поэтому свободное отношение к слову может расстроить граммар-наци. Также не исключено, что использование каких-то картинок нарушит авторские права. Это нехорошо, но давно не помню, где и что брал… Я предупредил.

  1. Введение
    1. 💾 Файлы, монтажные области
    2. 🗓 Cлои
  2. 🗜 Трансформация объектов
    1. Перемещение, выравнивание и распределение объектов
  3. 🎼 Линии и сетки
  4. ➰ Контуры
    1. 🖋 Перо и инструмент «Кривизна» (Curvature)
    2. 👱‍♀️ Правила красивых контуров
  5. ✍️ Обводка
  6. 🎨 Цвет, заливка
  7. 🔶 Фигуры
  8. 🔠 Текст
  9. 🏰 Векторная графика: техники рисунка
    1. 💪 Shape Builder Tool (Создание фигур) — ⇧M
    2. ✏️ Рисование фигур линиями и инструментом быстрой заливки
    3. ❤️ «Оформление» (Appearance) — палитра и раздел палитры «Свойства»
    4. 📐 Направляющие и линейки
    5. 🚶🏻‍♂️ Переходы (Blend)
    6. 🎁 Перспектива
    7. 🎩 Cтили графики
    8. 🔣 Символы
    9. 🏀 Сетчатые объекты (meshes)
    10. 👩 Ресницы, брови, волосы
    11. 🖌 Кисти и ластик
    12. ☀️ Распределение объектов по кругу
  10. 🦊 Советы и хитрости
  11. 🛠 Инструменты+
  12. ⌨️ Горячие клавиши
  13. 🖨 Печать

🔵  Переменная толщина обводки.

Чтобы сделать толщину линии по периметру контура разной (как при использовании плоской кисти), нужно выбрать один из профилей в меню Variable Width Profile

🔵  Инструмент толщины линий Width (⇧W)

Позволяет создавать обводку с переменной шириной. Переменную ширину можно сохранять в виде профиля.

Инструмент полезен, как для имитации кисти в контурах иллюстраций, так и для создания сужающихся форм, например, для иконок.

  • При наведении инструмента Width на обводку, на контуре появляется точка толщины и маркеры изменения толщины. С их помощью можно изменить толщину обводки, а также добавлять, дублировать, перемещать и удалять точки ширины.
  • Чтобы редактировать ширину линии не симметрично относительно контура, надо передвигать маркеры с нажатым Alt’ом.
  • ⌥-перетаскивание точки толщины дублирует ее (так же, как ⌥-перетаскивание дублирует другие сущности в AI)
  • Точки толщины могут совпадать с опорными точками пути.
  • Двойной клик на точке толщины открывает диалог точной настройки.

Изменение значения Total Width с выставленным флагом Adjust Adjoining Width Points изменяет толщину всей линии пропорционально.

  • ⬆︎ С помощью диалога настройки толщины линии, можно обойти ограничение по выравниванию обводки c открытым контуром. Если уменьшить на всех точках толщины один из Side-параметров до нуля, то обводка будет выровнена снаружи или внутри контура.
  • При редактировании толщины линии, миниатюра профиля ширины меняется.
  • Чтобы сохранить профиль переменной толщины для дальнейшего использования, надо открыть меню профилей, нажать значок сохранения, в диалоге записать имя профиля и сохранить.

Наиболее подходящая фигура для подбора пользовательских профилей толщины — знак бесконечности. Используя целые цифры в диалоге точных настроек, и удаляя ненужные точки толщины, можно добиться желаемых результатов.

🔵  Пунктирные линии

Чтобы штрихи пунктирной линии равномерно легли на закрытый контур, нужно выбрать опцию Aligns dashes to corners and path ends, adjusting lengths to fit. Однако она работает только с выравниванием обводки по центру контура.

🔵  Контурные рисунки с закругленными концами.

Выбрать скругленные концы (Round Cap) и скругленные стыки (Round Join)

🔵  Шаблонные кисти

Любой контур, фигуру можно сохранить, как шаблонную кисть.

И затем использовать для обводки.

Чтобы перевести обводку шаблонной кисти в стандартный контур, выбрать Object ➜ Expand Appearance. Затем — ⌘J, чтобы соединить фрагменты в единый контур.

Теперь фигуру можно залить.

🔵  Градиентные обводки

Стандартный стиль Apply gradient within stroke (Применение градиента внутри обводки)

Стиль Apply gradient across stroke (Применение градиента по диагонали обводки). Позволяет создавать размытые границы

Illustrator

Логотип

— Как удалить контур в Illustrator?

спросил

Изменено 6 лет, 8 месяцев назад

Просмотрено 30 тысяч раз

Я только что разработал логотип для своего внештатного бизнеса. Забавно, что я не знаю, как убрать линии собственного логотипа. Я не знаю, как описать проблему по-английски. Пожалуйста, посмотрите на картинку ниже:

Игнорировать часть «Нет выбора». Я допустил ошибку при размещении этого изображения. Кроме того, если вы не видите линию, откройте ее в новой вкладке и увеличьте масштаб.

Обратите внимание: я пробовал использовать Pathfinder, но не смог. Я попытался разгруппировать все элементы и сделать это снова, но все равно не получилось. Нужна помощь.

  • Adobe-illustrator
  • логотип

6

Я понял это только после того, как увеличил ваше изображение, граница, которую вы видите, на самом деле не граница, это ошибка растеризации, обнаруженная в Illustrator, и вы мало что можете с этим поделать. (см. мой ответ на эту тему здесь).

Кроме того, установка непрозрачности объекта на 0 не приведет к его исчезновению. и когда вы все еще можете выбрать его и увидеть его контур (синий).

В вашем случае попытка найти простой способ получить желаемый результат состоит в следующем:

  1. Сделайте все ваши фигуры снова на 100% непрозрачными и выделите их все
  2. Перейти к Следопыт > Разделить
  3. Разгруппируйте получившуюся фигуру и удалите все остальные фигуры, которые не нужны для желаемого дизайна
  4. После того, как вы нарисовали усы, выберите все оставшиеся фигуры и вернитесь к Pathfinder > Объединить , чтобы снова объединить их все в один объект.

Очень быстрый пример чего-то похожего на ваш, чтобы вы поняли мою мысль:

Это может быть не самый чистый или самый быстрый способ, но он доставит вас туда без особых проблем, так как ваш дизайн не т это сложно.

3

Есть два способа сделать это

  1. Используя инструмент поиска пути, как описано выше. Вы можете объединить разные объекты в один и вам больше не придется иметь дело с отдельными объектами.

  2. Использование инструмента Shape Builder: выберите набор объектов. Нажмите Ctrl/Cmd + M, и таким образом вы выбрали инструмент Shape Builder. Используйте инструмент, чтобы пройтись (щелкнув левой кнопкой мыши) по выделению, и вы сможете построить любую фигуру, которая вам нравится.

Вот учебник, если вы хотите прочитать об этом — https://helpx.adobe.com/illustrator/using/creating-shapes-shape-builder-tool.html

Надеюсь, это поможет.

2

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя адрес электронной почты и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

Adobe Illustrator — Как удалить исходный контур фигуры, созданный с помощью обтравочной маски

Задавать вопрос

спросил

Изменено 2 года, 5 месяцев назад

Просмотрено 294 раза

Я изо всех сил старался вырезать часть svg и думал, что у меня все получилось, но при выборе внешней стороны я все еще мог видеть исходную форму. Я использовал инструмент «Прямоугольник» и перешел к Object> Clipping Mask> Create , чтобы создать этот эффект. Я попытался удалить лишнее из системы слоев и сохранить отрезанную форму как svg, но безрезультатно. Вот изображение того, о чем я говорю:

Как убрать синие контуры?

  • Adobe-illustrator

2

Способ 1:

Вы можете совмещать объекты с другими объектами с помощью Окно > Навигатор .

  • Перед использованием Навигатора вам необходимо выбрать фигуру, которую вы хотите обрезать, и объект обрезки.
  • В этом случае Пересечение или Минус назад , вероятно, то, что вы хотите использовать в зависимости от того, как вы хотите выполнить отсечение.
  • Вы можете увидеть имена/описания, наведя курсор на каждый значок на пару секунд.
  • Пересечение — Стереть все за пределами переднего объекта.
Автор записи

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
