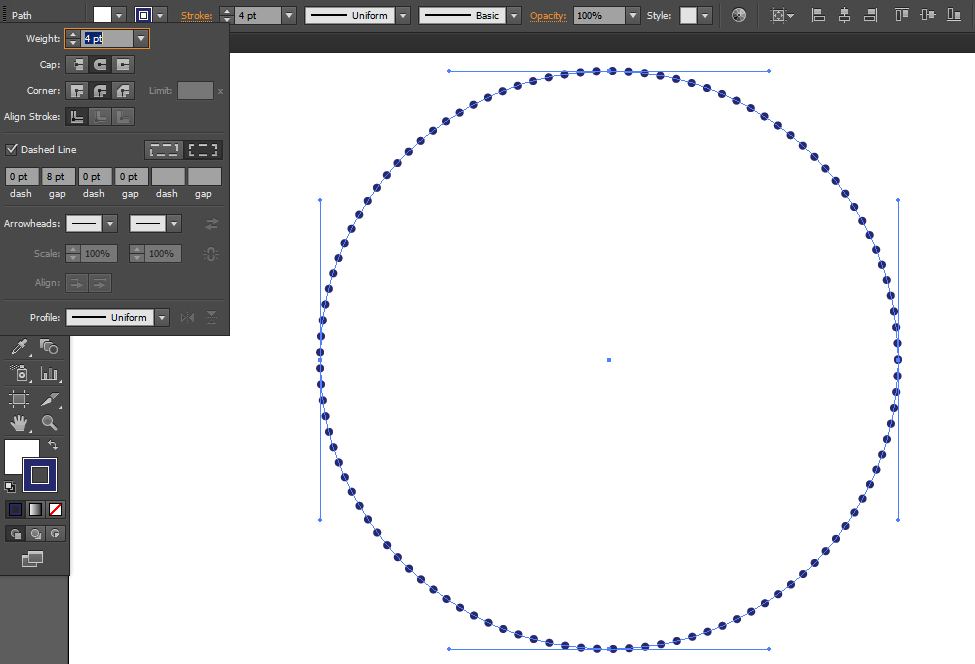

Используйте панель «Обводка» (Окно > Обводка), чтобы указать, является ли линия сплошной или пунктирной, последовательность штрихов и другие параметры штрихов, если она пунктирная, толщина штрихов, выравнивание штрихов, пределы срезов, наконечники стрелок, профили ширины, а также стили соединения линий и концов линий.

Панель «Обводка»

Можно применить параметры обводки ко всему объекту или использовать группы с быстрой заливкой и применить разные обводки к разным краям объекта.

В этом руководстве сотрудник журнала Layers Magazine Дэйв Кросс (Dave Cross) показывает, как применять заливку и обводку в Illustrator, а также пользоваться удобными комбинациями клавиш для работы с заливкой и обводкой.

Применение цвета, ширины или выравнивания обводки

1. Выделите объект. (чтобы выделить край в группе с быстрой заливкой, используйте инструмент «Выделение быстрых заливок»).

2. Нажмите поле «Обводка» на панели «Инструменты», «Цвет» или «Управление». Это действие подразумевает, что будет применена обводка, а не заливка.

   Поле «Обводка»

3. Выберите цвет на панели «Цвет» или образец на панели «Образцы» или «Управление». Либо дважды нажмите поле «Обводка», чтобы выбрать цвет с помощью инструмента «Палитра цветов».

   Примечание.

   Если необходимо использовать текущий цвет в поле «Обводка», можно просто перетащить этот цвет из поля на объект. Перетаскивание цвета не работает для групп с быстрой заливкой.

4. Выберите толщину обводки на палитре «Обводка» или панели «Управление».

5. Если объект представляет собой замкнутый контур (а не группу с быстрой заливкой), выберите параметр на панели «Обводка», чтобы выровнять обводку относительно контура.

   •  Обводка по центру линии

   •  Обводка внутри линии

   •  Обводка снаружи линии

   Примечания.

   • В текущей версии Illustrator опция Обводка внутри линии применяется по умолчанию при создании веб-документа. В некоторых более ранних версиях Illustrator по умолчанию используется Обводка по центру линии.
   • Контуры, для которых используются разные варианты выравнивания обводки, могут быть выровнены неточно. Если необходимо добиться точного совпадения краев при выравнивании, убедитесь в том, что настройки выравнивания обводки для контуров совпадают.

Создание обводок с переменной шириной

Инструмент «Ширина» на панели «Инструменты» позволяет создавать обводку с переменной шириной и сохранять переменную ширину в виде профиля для последующего применения к другим обводкам. Теперь можно легко настраивать или расширять обводки с переменной шириной с меньшим количеством опорных точек, поскольку Illustrator применяет упрощенные контуры к обводкам.

При наведении инструмента «Ширина» на обводку, на контуре появляется значок в виде бриллианта и маркеры. С помощью этих элементов пользователь может изменить ширину обводки, а также перемещать, дублировать и удалять точку ширины. При наличии нескольких обводок инструмент «Ширина» применяется только к активной обводке. Если требуется изменить обводку, убедитесь, что она задана «Оформление» на панели как активная.

Чтобы создать или изменить ширину в точке в диалоговом окне «Изменение ширины в данной точке», дважды нажмите обводку инструментом «Ширина» и измените значения для точки. При выборе параметра «Скорректировать ширину в соседних точках» изменения, примененные к выбранной точке ширины, затрагивают и соседние точки.

Чтобы выбрать параметр «Скорректировать ширину в соседних точках» автоматически, дважды нажмите точку ширины, удерживая клавишу Shift. При изменении переменной ширины инструмент «Ширина» различает прерывные и непрерывные точки ширины.

Диалоговое окно «Скорректировать ширину в соседних точках» для непрерывных точек

Чтобы создать прерывную точку ширины, выполните следующие действия:

1. Создайте на обводке две точки с различными значениями ширины обводки.


   Две точки ширины созданы

2. Перетащите одну точку ширины на другую, чтобы создать прерывную точку ширины для обводки.


   Прерывная точка ширины, созданная перетаскиванием одной точки ширины на другую

При работе с прерывными точками в диалоговом окне «Изменение ширины в данной точке» отображаются два набора значений ширины.

Диалоговое окно «Скорректировать ширину в соседних точках» для прерывных точек

Элементы управления для инструмента «Ширина»

Выполните любое из следующих действий:

• Перетащите маркеры, чтобы настроить ширину обводки в отдельных точках контура. Точки ширины, созданные на угловых опорных точках или на опорных точках с прямым выделением, фиксируются на них при базовом редактировании контура.
• Чтобы изменить положение точки ширины, перетащите ее вдоль контура.
• Чтобы выбрать несколько точек ширины, нажмите их, удерживая клавишу Shift. В диалоговом окне «Скорректировать ширину в соседних точках» укажите значения для параметров «Сторона 1» и «Сторона 2» нескольких точек. Любые внесенные изменения будут касаться всех выделенных точек ширины.
• Чтобы глобально изменить ширину обводки для всех точек, укажите значение ширины в раскрывающемся списке «Ширина» панели «Обводка».

Сохранение профилей ширины

После определения ширины обводки сохраните профиль переменной ширины с помощью панели «Обводка», «Управление» или «Свойства».

A. Параметр «Равномерный профиль ширины» B. Значок «Сохранить профиль ширины» C. Значок «Удалить профиль ширины» D. Значок «Сбросить профиль ширины»

Выполните любое из следующих действий:

• Чтобы применить к контурам профили ширины, выберите их в раскрывающемся списке «Профиль ширины» на панели «Управление» или «Обводка». Если выбрана обводка, которая не имеет переменной ширины, в списке отображается параметр «Равномерный». Чтобы удалить профиль переменной ширины из объекта, выберите параметр «Равномерный».
• Чтобы восстановить набор профилей ширины по умолчанию, нажмите кнопку «Сбросить профили», расположенную в нижней части раскрывающегося списка «Профиль».

Примечание.

При восстановлении набора профилей ширины по умолчанию в диалоговом окне «Параметры обводки» удаляются все сохраненные пользовательские профили.

При применении профиля переменной ширины к обводке она помечается символом «звездочка» (*) на панели «Оформление».

После редактирования контура кисти с использованием инструмента «Переменная ширина» или применения стиля «Профиль ширины» в диалоговом окне «Параметры обводки» параметр «Точки/профиль ширины» устанавливается автоматически для размера объектной и узорчатой кистей. Чтобы удалить все изменения профиля ширины, выберите параметр «Фиксировано» для размера или один из каналов данных планшета, например «Нажим», это позволит сбросить параметры данных планшета.

Создание точечных или пунктирных линий

Можно создать точечную или пунктирную линию, изменив атрибуты обводки объекта.

1. Выделите объект.

2. На панели «Обводка» выберите параметр «Пунктирная линия». Если параметр «Пунктирная линия» не отображается, выберите в меню панели «Обводка» пункт «Показать параметры».

3. Щелкните значок «Совместить пунктиры с углами и концами контуров путем изменения длины пунктиров» . Этот параметр позволяет делать штрихи на углах и концах контуров согласованными и корректно выглядящими. Если требуется сохранить внешний вид пунктиров и не выравнивать их, выберите значок «Сохранить точные значения длины штрихов и пробелов» .

   Настройка пунктиров на концах контуров

   A. Сохранение точной длины пунктиров и пробелов B. Выравнивание пунктиров относительно углов и концов контуров путем изменения длины пунктиров

4. Задайте последовательность штрихов пунктирной линии, указав длину штрихов и пробелов между ними.

   Введенные числа повторяются в выбранной последовательности, поэтому нет необходимости заполнять все текстовые поля, чтобы применить заданный узор.

5. Выберите вариант оформления концов линии, чтобы изменить внешний вид концов штрихов. Параметр «Срезанные концы»  создает штрихи с квадратными концами. Параметр «Скругленные концы»  обеспечивает создание штрихов со скругленными концами или круглых точек, а параметр «Выступающие концы» вытягивает концы штрихов.

   Пунктирные линии толщиной 6 пт с зазорами между штрихами шириной 2, 12, 16, 12

   A. Срезанные концы B. Скругленные концы C. Выступающие концы

   Просмотрите это видео, чтобы научиться создавать идеальные пунктирные штрихи.

Изменение концов или стыков линии

Под концом подразумевается конец разомкнутой линии; стык — это точка, в которой прямая линия изменяет направление (поворачивает). Можно изменить вид концов и стыков линии с помощью атрибутов обводки объекта.

1. Выделите объект.

2. На панели «Обводка» выберите вариант внешнего вида для концов и стыков линии.

   Если параметры не отображаются, выберите в меню панели пункт «Показать параметры».

   Срезанные концы

   Создаются обведенные линии с квадратными концами.

   Скругленные концы

   Создаются обведенные линии с полукруглыми концами.

   Выступающие концы

   Создаются обведенные линии с квадратными концами, выступающими на половину ширины линии за крайнюю точку линии. Этот параметр обеспечивает одинаковую толщину обводки во всех направлениях относительно линии.

   Угловые стыки

   Создаются обведенные линии с острыми углами. Введите значение для предела среза от 1 до 500. Этим значением определяется переключение между срезанным (остроугольным) стыком и скошенным (квадратным) стыком. По умолчанию предел среза имеет значение 10, при этом программа переключается со срезанного стыка на скошенный стык, когда длина точки в десять раза превышает толщину обводки. Значение 1 для предела среза соответствует скошенному стыку.

   Скругленные стыки

   Создаются линии обводки со скругленными углами.

   Скошенные стыки

   Создаются линии обводки с квадратными углами.

Добавление указателей стрелок

В Illustrator пользователь может работать со стрелками на панели «Обводка» и задавать пропорции при настройке их размера. Типы стрелок по умолчанию располагаются в раскрывающемся списке «Указатели» панели «Обводка». С помощью панели «Обводка» можно легко поменять местами начальный и конечный указатели стрелок.

Указатели стрелок на панели «Обводка»

Используя параметр «Масштаб», можно независимо менять размер начального и конечного указателей стрелки. Если требуется связать масштаб конечного и начального указателей, щелкните значок «Связать масштаб начального и конечного указателей стрелки», расположенный рядом с параметром «Масштаб».

Кроме того, пользователь может настроить выравнивание контура относительно начального или конечного указателя стрелки с помощью параметра «Выровнять». Доступны следующие варианты:

• Наконечник стрелки за пределами контура

• Наконечник стрелки в пределах контура

  Примечание. Чтобы удалить стрелки из объекта, в раскрывающемся списке выберите параметр «Без стрелок».

Создание пользовательских указателей стрелок

Для определения пользовательских указателей стрелок откройте файл Arrowheads.ai, расположенный в папке ShowPackageContent\Required\Resources\<язык>\ (для Mac) или \Support Files\Required\Resources\<язык>\ (для Windows). Следуйте инструкциям по созданию пользовательских указателей стрелок, приведенным в файле.

Поместите обновленный файл Arrowheads.ai в папку: <Корневая папка Illustrator>\Plug-ins\; следите за тем, чтобы случайно не перезаписать имеющийся файл Arrowheads.ai.

Связанные материалы

• Раскрашивание с помощью заливок и обводок
• Группы с быстрой заливкой
• Основные сведения о рабочей среде

Вход в учетную запись

Войти

Управление учетной записью

Как сделать пунктирную линию в иллюстраторе

Панель Stroke в Adobe Illustrator

• Панель Stroke в Adobe Illustrator
• Панель Pathfinder в Adobe illustrator
• Как рисовать в «Иллюстраторе»

Панель Stroke можно вызвать из меню Window > Stroke или нажав комбинацию клавиш [Ctrl+F10].

Параметр Weight отвечает за толщину линий.

Ниже можно выбрать стиль концов линии – обычные квадратные, скругленные или выступающие квадратные.

В строке Corner вы можете выбрать метод обработки углов линий – квадратные углы, скругленные или обрезанные.

Параметр Align Stroke отвечает за положение обводки относительно контура – посередине, внутри или снаружи.

Поставив галочку у Dashed Line, вы можете поэкспериментировать с разными значениями полей dash и gap для получения разных пунктирных линий. Выставьте одинаковые значения, чтобы получить пунктирную линию из квадратных точек.

Для получения круглых точек есть небольшая хитрость. Нарисуйте линию, выделите ее и на панели Stroke выберите Round Cap. Значение поля dash поставьте 0, а в поле gap впишите значение в два раза больше толщины линии (например, если параметр weight 2pt, то gap сделайте 4pt). В итоге вы получите пунктирную линию из круглых точек.

Если вы хотите разобрать линию на отдельные точки, то вместо Object > Expand Appearance вам нужно выбрать Object > Flatten Transparency. Теперь вы можете редактировать каждую точку по отдельности – закрашивать разными цветами, масштабировать и так далее.

Как просто нарисовать пунктирную линию в Иллюстраторе?

Нарисуйте линию соответствующим инструментом. Инструментом выделения выделите линию и нажмите во вспомогательном меню кнопку «Обводка» (Stroke) для вызова палитры обводки. В открывшейся палитре поставьте галочку напротив пункта «Пунктирная линия»(Dashed line). Такую же палитру можно вызвать через меню «Окно» (Window) -> «Обводка» (Stroke).

Есть несколько способом.

Первый — создать одну линию. Затем — переместить копию на определенное расстояние. Затем повторить действие, нажимая комбинацию клавиш Ctrl+D. Получаем нечто наподобие пунктирной линии.

Второй — создать у объекта обводку. В меню обводки, которое находится сверху, нажать на галочку Dashed Line.

Третий — также создать пунктир с помощью обводки. Только создать ее не с помощью меню сверху, а с помощью меню Stroke, которое можно вызвать, нажив комбинацию клавиш Ctrl+F10. Или поставив галочку в меню Window — Stroke.

Четвертый — создать кисть с помощью прямоугольника. Правда, в таком состоянии характеристики пунктира будет сложно контролировать.

Пунктирная линия в Adobe Illustrator

Rutut:
нарушение авторских тел_renderc

Пожизненный бан

Нажимай на обведенную галочку и у тебя линия будет пунктирная и если писать в полях разне занчения можешь ее сделать штрихпунктирной

Отличный способ нашел для себя, задача стояла в разметке весьма не маленького массива. может кому то поможет:

1. Имеем готовый вектор разметки пунктир (Корел, иллюстратор)

2. Из корела или иллюстратора экспортируем или сохраняем ai (9 версия)

2-2. Открываем в иллюстраторе наш ai, расширяем до нужных краев холст. Сохраняем в ai (9 версии)

4. Импортируем наш ai в Inkscape

5. Сохраняем из Inkscape в eps

6. Открываем в корел или иллюстратор наш eps и получаем все пунктиры отдельными линиями

7. Экспортируем в ai (3x версии)

8. Без проблем вставляем легкие контуры разметки без лишних точек.

Как сделать пунктирную линию в Illustrator CC 2021

Как пользователь Illustrator, вам может иногда понадобиться создавать пунктирные линии, будь то эскизы, сетка ключевых линий для логотипов или по любой другой причине. Создание пунктирной линии в Illustrator — это просто рисование обводки и изменение свойств обводки на пунктирную, но есть и другие свойства, на которые вам нужно обратить внимание, если вы хотите дополнительно настроить пунктирные линии.

В сегодняшнем уроке мы рассмотрим весь процесс создания пунктирных линий в Illustrator. Созданные линии будут настоящими векторами и будут следовать пути, который вы нарисовали с помощью инструмента «Перо». Настоящая магия происходит в меню «Обводка», где мы будем изменять свойства сплошной линии, чтобы сделать ее пунктирной.

Создайте пунктирную линию в Illustrator

Чтобы сделать пунктирную линию в Illustrator, нарисуйте линию с помощью инструмента «Перо» . Затем откройте меню Stroke и выберите поле с надписью « Пунктирная линия ». Установите предустановку « Dash » на 0 и настройте Зазор и Толщину штриха в соответствии с вашими предпочтениями.

Следующее видеоруководство шаг за шагом проведет вас через весь процесс. В первой части видео мы рассмотрим, как рисовать пунктирные линии, затем кратко коснемся того, как применить пунктирную линию к уже существующей фигуре:

Продолжайте читать письменные инструкции.

Содержание Создание пунктирных линий Шаг 1. Нарисуйте обводку с помощью инструмента «Перо» Шаг 2. Откройте меню «Обводка» и отобразите параметры в предустановленной пунктирной линии. Шаг 3: меню «Обводка» Шаг 4. При необходимости отрегулируйте толщину обводки, тире и зазор Работа с пунктирными линиями Изменение цвета пунктирной линии Изменение контура пунктирной линии Преобразование пунктирной линии в контур

Создание пунктирных линий

В этой первой части урока мы рассмотрим, как создавать пунктирные линии.

Шаг 1. Нарисуйте обводку с помощью инструмента «Перо»

Чтобы сделать пунктирную линию в Illustrator, мы должны сначала нарисовать обычную сплошную линию, а затем задним числом изменить свойства сплошной линии.

Возьми Pen Tool (сочетание клавиш: P ) и нарисуйте линию, проходящую через монтажную область. Нажмите, чтобы добавить точку, переместите курсор по экрану, затем нажмите, чтобы добавить еще одну точку на противоположной стороне. Нажмите Введите , чтобы закончить линию:

Нарисуйте обычную линию с помощью Pen Tool.

Шаг 2: Откройте меню «Обводка» и покажите параметры

После того, как вы нарисовали сплошную линию, вы можете изменить свойства этой линии со сплошной на пунктирную. Однако для этого нам нужно открыть Stroke меню, перейдя к:

Window > Stroke

После того, как вы открыли меню Stroke , оно должно выглядеть примерно так: Меню Stroke позволяет вам преобразовать обычную линию в пунктирную.

Если в меню обводки отсутствуют эти сведения, щелкните значок меню в виде маленького гамбургера в правом верхнем углу меню и выберите Показать параметры .

Шаг 3. Включите предустановку Пунктирная линия в меню «Обводка»

На этом этапе происходит волшебство. Чтобы превратить сплошную линию в пунктирную, установите флажок Пунктирная линия . Затем ваша сплошная линия превратится в пунктирную: возможно, вам придется увеличить толщину линии, чтобы лучше видеть ее.

Возможно, вам будет трудно разглядеть штрихи в уже нанесенной линии, поэтому увеличьте обводку Толщина , чтобы лучше видеть ее.

Шаг 4. При необходимости отрегулируйте толщину штриха, тире и зазор

После того, как вы преобразовали сплошную линию в пунктирную, мы можем далее отредактировать свойства, чтобы сделать ее правильной пунктирной линией.

В меню Stroke есть 4 настройки, на которые нам нужно обратить внимание. Они следующие: Настройки, выделенные красным выше, позволяют преобразовать пунктирную линию в пунктирную.

1. Толщина : определяет размер точек на пунктирной линии. При увеличении этого значения точки становятся больше, а при уменьшении — меньше.
2. Cap : Этот пресет представляет формы углов штрихов. Поскольку вы хотите сделать пунктирную линию в Illustrator, вам нужно выбрать параметр Round Cap посередине.
3. Тире : Это одно из четырех полей ввода, которые становятся видимыми, когда Пунктирная линия включена, и определяет длину штрихов. Чтобы сделать пунктирную линию, убедитесь, что для ввода Dash установлено значение 0 .
4. Gap : Наконец, этот пресет определяет, сколько места должно быть между каждой точкой. Увеличение его увеличит расстояние между точками, а уменьшение приблизит их друг к другу.

Отрегулируйте предустановки выше, чтобы создать пунктирную линию в соответствии с вашими предпочтениями: Пунктирная линия, созданная штрихами.

Совет : Вместо того, чтобы вручную вводить числовые значения в поля ввода, вы можете просто щелкнуть по ним и вращать колесо мыши вверх и вниз, чтобы увеличить или уменьшить их быстрее.

Если вы хотите применить пунктирную линию к уже существующей фигуре, все, что вам нужно сделать, это добавить обводку к этой фигуре и повторить шаги со 2 по 4, чтобы сделать обводку пунктирной линией.

Работа с пунктирными линиями

Теперь, когда у вас есть возможность рисовать пунктирные линии в Illustrator, вам может быть интересно, как дальше работать с пунктирными линиями. Давайте рассмотрим некоторые общие преобразования, которые вы, возможно, захотите сделать с пунктирными линиями.

Изменение цвета пунктирной линии

Всякий раз, когда вы рисуете пунктирную линию в Illustrator, она по умолчанию будет черной (в большинстве случаев).

Видя, что пунктирная линия представляет собой обводку, вы можете изменить цвет пунктирной линии, изменив цвет ее обводки в меню цвета: Измените цвет обводки, чтобы изменить цвет пунктирной линии.

Пунктирная линия изменится на цвет, который вы примените в качестве цвета обводки. То же самое относится и к градиентам. Вы можете придать пунктирной линии градиентную заливку так же, как и для любого другого объекта обводки.

Изменение контура пунктирной линии

Если вы до сих пор выполнили все шаги этого урока, то ваша пунктирная линия, вероятно, и так прямая. Вы можете добавить кривизну пунктирной линии с помощью инструмента Anchor Point Tool (сочетание клавиш: Shift + C ), который находится под Pen Tool в меню панели инструментов: Anchor Point Tool расположен под Pen Tool в наборе инструментов.

С Инструмент «Опорная точка» выбран, просто щелкните и перетащите пунктирную линию, чтобы согнуть ее: Щелчок и перетаскивание линии с помощью инструмента «Опорная точка» изгибает ее.

После изгиба должны быть ручки, которые активируются на каждой из точек крепления. Вы можете использовать эти маркеры, чтобы изогнуть пунктирную линию дальше и с большей точностью.

Преобразование пунктирной линии в контур

Наконец, если вы хотите работать с пунктирной линией в более сложных иллюстрациях, вам может потребоваться преобразовать ее из обводки в обычный контур.

Чтобы преобразовать пунктирную линию в серию отдельных кругов (а не в обводку), выберите ее и разверните ее внешний вид, перейдя к:

Объект > Развернуть внешний вид

Затем выполните обычное расширение, перейдя к:

Объект > Расширить

Затем отпустите составной контур, перейдя к:

Объект > Составной контур > Освободить

Все, что вам нужно сделать сейчас, это разгруппировать пунктирную линию, нажав Control + Shift + G . Возможно, вам придется нажать эту кнопку несколько раз, чтобы она вступила в силу.

В результате ваша пунктирная линия теперь будет представлять собой серию отдельных кругов: Преобразование штриха в путь превратит вашу пунктирную линию в серию отдельных кругов.

Заключение

Знание того, как сделать пунктирную линию в Illustrator, — это упражнение в работе с путями и штрихами. Если вы уже знакомы с тем, как работает инструмент «Перо», то всего за несколько кликов и настроек вы сможете рисовать пунктирные линии любого размера и стиля, которые вы предпочитаете.

Если у вас есть какие-либо вопросы или вам нужны разъяснения по любому из шагов, предпринятых в этом уроке, просто оставьте комментарий ниже.

_{Этот пост может содержать партнерские ссылки. Прочитайте информацию об аффилированных лицах здесь.}

2 простых способа сделать пунктирную линию в Adobe Illustrator

Все еще скачиваете стоковые пунктирные линии? Вам не нужно. Самостоятельно сделать пунктирную линию, наверное, быстрее, чем искать бесплатную в интернете.

Был там, сделал это. Я знал, что сделать пунктирную линию легко, но я изо всех сил пытался выяснить, где находится пунктирная линия.

Cap & Corner и значение тире — это две настройки клавиш, над которыми вам нужно поработать. Помимо этого, вы также можете сделать пунктирную линию, создав новую кисть.

В этом уроке я покажу вам, как сделать пунктирную линию, используя два простых метода, а также несколько дополнительных советов.

Начинаем!

Содержание

• 2 способа создания пунктирной линии в Adobe Illustrator
  • Способ 1. Создание пунктирной линии
  • Способ 2. Изменение стиля обводки
• Дополнительные советы
• Завершение

2 способа сделать пунктирную линию в Adobe Illustrator

Вы можете сделать пунктирную линию, создав новую кисть или изменив параметры обводки и отредактировав пунктирную линию.

Примечание: скриншоты взяты из версии Adobe Illustrator CC для Mac. Windows или другие версии могут выглядеть иначе.

Способ 1. Создайте пунктирную линию

Шаг 1. Выберите инструмент «Эллипс» и создайте небольшой круг.

Шаг 2: Перетащите круг на панель кистей. Если она еще не открыта, вы можете открыть панель кистей из верхнего меню Window > Brushes .

Когда вы перетащите круг на панель «Кисти», откроется диалоговое окно «Новая кисть», и вы увидите, что параметр кисти по умолчанию — Дискретная кисть . Нажмите OK .

После того, как вы нажмете OK , вы сможете изменить параметры Дискретной кисти. Вы можете изменить имя кисти и пока оставить остальные настройки.

Шаг 3: Выберите инструмент Line Segment Tool , чтобы нарисовать линию.

Шаг 4: Вернитесь на панель «Кисти» и выберите только что созданную пунктирную кисть. Вы увидите нечто подобное.

Как видите, между точками нет места и они слишком большие.

Шаг 5: Дважды щелкните кисть на панели «Кисти», чтобы снова открыть окно «Параметры дискретной кисти». Установите флажок Preview и настройте Размер и Интервал , чтобы получить результат, который лучше всего подходит для вас.

Способ 2: изменение стиля обводки

Шаг 1: Используйте инструмент Line Segment Tool , чтобы нарисовать линию.

Шаг 2: Перейдите на панель Appearance и нажмите Stroke .

Шаг 3: Настройте параметры. Теперь у вас есть несколько вариантов настройки линии. Измените заглушку на , круглую заглушку и угол на , круглое соединение 9.0014 (средний вариант для обоих).

Установите флажок Пунктирная линия и измените все значения штрихов на 0 точек.
