Как вырезать один объект из другого в иллюстраторе: Как вычесть верхний объект из нижнего в иллюстраторе

Adobe Illustrator — лучшее приложение для создания и редактирования векторная графика например, логотипы, которые можно увеличивать или уменьшать без потери деталей. Отличительной чертой Illustrator является то, что существует множество способов достижения одной и той же цели. Итак, если вы хотите научиться вырезать фигуру в Illustrator, есть несколько способов сделать это.

В этой статье мы рассмотрим несколько способов вырезания фигуры в Illustrator. Это руководство было написано с использованием Adobe Illustrator CC 2020, но эти инструкции должны работать независимо от того, какая у вас версия Illustrator, если вы используете векторные элементы, а не растровое изображение.

Оглавление

Как использовать фигуру в качестве формочки для печенья

Представьте, что у вас есть две фигуры на монтажной области в Illustrator — прямоугольник и круг. Если вы используете Разделить объект ниже командой, вы можете использовать одну фигуру как формочку для печенья, создавая вырез через другую фигуру и удаляя фигуру, которую вы использовали в качестве формочки для печенья. Это отличный метод для начинающих, потому что он очень простой.

1. Использовать Выбор инструмент для перемещения круга поверх прямоугольника. Примечание. Чтобы быстро активировать инструмент «Выделение», используйте сочетание клавиш В.

1. Не снимая выделения с круга, выберите Объект > Дорожка > Разделить объекты ниже. Желтый круг исчезнет, ​​оставив на прямоугольнике круговую траекторию.

1. в Слои панели выберите круговой путь.

1. Затем используйте Выбор инструмент, чтобы переместить слой с кругом за пределы прямоугольника.

Как вырезать фигуру с помощью инструмента «Нож»

1. Найдите Ластик инструмент на панели инструментов и обратите внимание на крошечную стрелку в углу, указывающую, что кнопка содержит дополнительные инструменты в подменю, когда вы удерживаете кнопку или щелкаете ее правой кнопкой мыши. Удерживая кнопку, вы увидите инструменты «Ножницы» и «Нож». Выберите Нож инструмент.

1. Если инструмент «Нож» отсутствует, возможно, это связано с тем, что вы используете рабочее пространство Essentials. Переключитесь на Essentials Classic или другое рабочее пространство в правом верхнем углу окна Illustrator, и инструмент ножа будет восстановлен.

1. Использовать Нож инструмент, чтобы вырезать фигуру так же, как если бы вы использовали нож Exacto на физическом листе бумаги или картона.

1. в Слои панели выберите один из слоев, которые вы создали, разрезав фигуру ножом.

1. Используя Выбор инструмент, переместите слой, который вы только что выбрали, подальше от остальной части фигуры.

Вы можете использовать инструмент «Нож», чтобы нарезать несколько фигур. Инструмент «Нож» будет резать его, если слой или фигура не заблокированы.

Как вырезать фигуру с помощью инструмента «Ножницы»

Мы уже научили вас, как найти инструмент «Ножницы» (он скрыт в подменю под инструментом «Ластик» на панели «Инструменты»). Вы также можете использовать сочетание клавиш С чтобы активировать инструмент «Ножницы».

1. С Ножницы выбранный инструмент, нажмите на край фигуры, чтобы создать опорную точку.
2. Создайте вторую опорную точку, щелкнув край другой области той же формы.

1. На этом этапе вы можете использовать Выбор инструмент, чтобы перетащить одну часть фигуры в сторону от остальных.

1. Вы можете добавить третью опорную точку с помощью Ножницы инструмент, и Illustrator сделает два разреза.

Как вырезать фигуру с помощью Crop Tool

В иллюстраторе, Обрезать инструмент не находится на обычной панели инструментов. Вместо этого вы можете найти его на Следопыт панель. Откройте панель Pathfinder, выбрав Окна > Следопыт или с помощью сочетания клавиш Сдвиг

Используя инструмент «Обработка контуров», вы можете поместить фигуру поверх другого объекта и указать Illustrator, какую часть объекта вы хотите сохранить или удалить.

Давайте поместим круг поверх прямоугольника и воспользуемся инструментом Crop, чтобы создать новую фигуру.

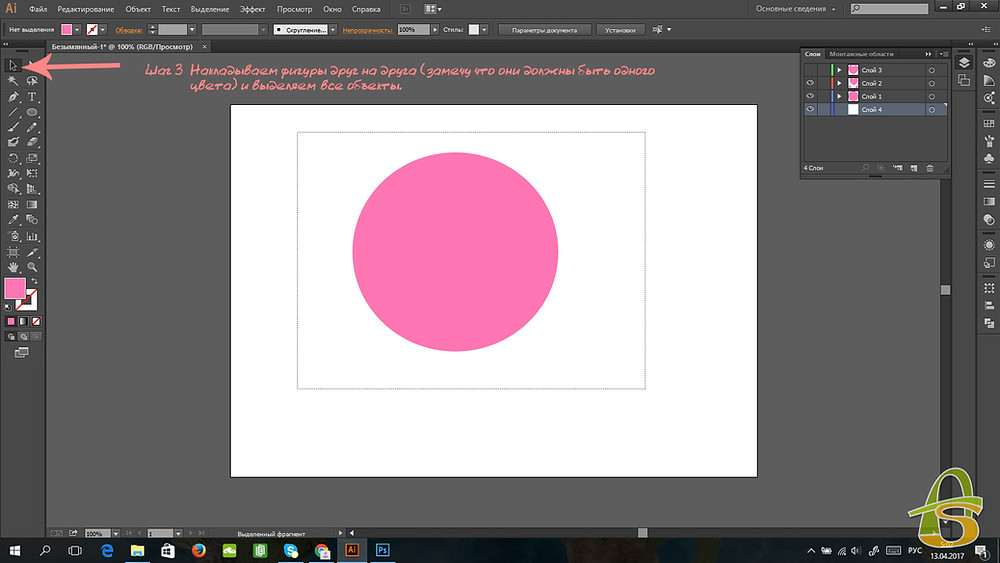

1. Поместите фигуру поверх другого объекта, который вы хотите обрезать.
2. Выберите обе фигуры.

1. На панели Обработки контуров выберите Обрезать инструмент.

1. Объект будет обрезан, как только вы выберете инструмент «Обрезка».

1. Попробуйте другие параметры на панели Pathfinder для достижения различных эффектов. Например, выбрав Минус Фронт вычтет объект впереди из объекта позади него.

Вы можете обнаружить, что вместо того, чтобы вырезать фигуру, может быть проще создать фигуру с помощью инструмента «Создание фигур». Мы рассмотрим это в следующем уроке.

Как использовать обтравочную маску, чтобы вырезать фигуру

Если вы уже знаете как добавить маску в фотошопе, это будет очень знакомо. В этом примере давайте представим, что у нас есть фигура, окрашенная градиентом.

1. Создайте объект, который вы будете использовать в качестве маски. В нашем примере выше мы использовали инструмент «Эллипс» (сочетание клавиш л), чтобы создать овал, который мы теперь будем использовать в качестве маски. Объект, который вы используете в качестве маски, называется обтравочный контур .
2. В порядке размещения на панели «Слои» переместите обтравочный контур над объектом, который вы хотите замаскировать.

1. С Инструмент прямого выделения, переместите обтравочный контур поверх объекта, который вы хотите замаскировать.

1. На панели «Слои» выберите обтравочный контур и объект, который вы хотите замаскировать.

1. В меню выберите Объект > Обтравочная маска > Делать.

Много вариантов с Adobe

Все приложения Adobe Creative Cloud предлагают несколько способов достижения одного и того же эффекта. Итак, ознакомьтесь с нашими учебными пособиями по Illustrator и статьями о Adobe Photoshop и InDesign. С практикой ваши графические проекты будут идеальными до пикселя!

Категории

• команды от A до Z
• Android
• экосистема Apple
• Apple Tv
• ос Chrome
• Облачные вычисления
• Компьютерные советы
• Классные сайты
• Криптовалюта
• Наука о данных

Последний

• Установите Gentoo в VirtualBox — подсказка для Linux
• Функция Python Glob — подсказка для Linux
• Сравнение дистрибутивов Manjaro и Arch Linux — подсказка для Linux

Обрезка изображений в адоб иллюстратор по контуру и фигуре

Главная » Фото » Кадрирование

Просмотров 24к. Опубликовано 10. 03.2019 Обновлено 11.10.2021

Добрый день, друзья! Adobe illustrator – приложение для работы с векторной графикой на Windows и Mac OS. Используют его для создания логотипов, рекламы, подготовки изображений для печати в типографии. Наиболее полно возможности редактора реализуются в связке с adobe photoshop, но многие функции работают и без привлечения одной программы. В частности, в иллюстраторе доступна опция кадрирования.

Содержание

1. Есть ли функция кадрирования (обрезка) изображения в adobe illustrator
2. Как обрезать растровое и векторное изображение в адоб иллюстраторе
3. Как в иллюстраторе обрезать изображение по фигуре (контуру)
4. Выводы
5. Видеообзор

Есть ли функция кадрирования (обрезка) изображения в adobe illustrator

Как и во многих других приложениях для работы с графикой, в адоб иллюстраторе есть возможность изменить размер и форму растровой и векторной картинки.

Так было не всегда. В ранних версиях редактора этой функции не было. Разработчики считали, что  для кадрирования растровых рисунков есть фотошоп, и иллюстратору такой инструмент не нужен.

Как обрезать растровое и векторное изображение в адоб иллюстраторе

Графический редактор adobe illustrator позволяет кадрировать векторные и растровые изображения.

Для обрезки:

• откройте нужный файл;
• используя инструмент «выделение», отметьте границы обрезаемого фото. Выделить можно только один объект. Стандартное кадрирование производится только по форме прямоугольника. Получившийся контур повернуть нельзя;
• на панели управления нажмите «Обрезать изображение», кликните на enter, если вы работаете на windows, return при использовании Mac OS или «применить».

На планшете на windows такой функции нет.

В том случае, если вы работаете со связанными файлами, обрезка приведет к их объединению.

Изменить размеры контура, по которому производится кадрирование, можно несколькими способами:

• растянуть стороны и углы рамки;
• указать нужные размеры на панели управления.

Удерживая shift, вы сможете изменить масштаб пропорционально. При нажатии alt масштабирование будет выполнено по центру.

Расширить функции кадрирования позволяют скрипты. Так, для автоматической обрезки векторных рисунков был выпущен Magic Eraser. С помощью скрипта можно убрать все части иллюстрации, которые выступают за границы рабочей области.

Как в иллюстраторе обрезать изображение по фигуре (контуру)

Adobe illustrator позволяет кадрировать растровое изображение по контуру.

Есть несколько способов, как обрезать иллюстрации по контуру:

• нарисуйте в приложении необходимый контур или фигуру. Используйте его как маску к редактируемому изображению. Верхний контур выполняет функцию шаблона;
• возьмите ластик и удалите ненужные детали;
• создайте контур в фотошопе (например, обрисуйте интересующую вас картинку), сохраните файл в формате PSD, поместите его в illustrator, разместите над кадрируемой иллюстрацией и примените обрезку.

Выводы

Adobe illustrator обладает ограниченной функцией кадрирования. Для этой цели удобнее использовать другие редакторы adobe. Однако выполнить обрезку можно и в этом приложении.

Видеообзор

Оцените автора

Illustrator Как вырезать фигуру

• Вырезание фигуры с помощью инструмента «Нож»
• Вырезание фигуры с помощью инструмента «Ножницы»
• Вырезание фигуры с помощью инструмента «Ластик»
• Вырезание фигуры с помощью инструмента «Обтравочная маска» (эта маска маскирует определенную форму, а не вырезает)
• Обрезка фигуры с помощью инструмента «Кадрирование» (удаляет ненужные элементы за пределами определенной фигуры)

Это также объясняет:

• Как вырезать одну фигуру из другой в Illustrator

Эта статья была написана с использованием Adobe Illustrator CS6, но шаги одинаковы независимо от того, какую версию вы используете. Как всегда, в Illustrator существует множество различных способов достижения самых разных целей, и вырезание фигуры — один из них. Однако пять методов, описанных на этой странице, вырезают фигуру в Illustrator немного по-разному.

Все кнопки на панели инструментов, имеющие маленькую стрелку в правом нижнем углу (указывающую вниз и вправо), указывают на то, что кнопка скрывает больше инструментов в подменю, доступное при удерживании кнопки нажатой. Например, на панели инструментов Illustrator есть инструмент «Ластик», который имеет небольшую стрелку подменю:

Маленькое подменю скрывает два инструмента в дополнение к инструменту «Ластик»: инструмент «Ножницы» и нож, последний из которых представлен небольшим зазубренным лезвием. Эти три инструмента используются для вырезания или удаления частей элемента Illustrator немного разными способами.

Сначала создайте простую форму. Если вы придадите фигуре обводку, это поможет продемонстрировать некоторые различия между инструментами. Случайная форма, которую я создал, имеет неправильную обводку, примененную к ней через подменю профиля неправильной ширины.

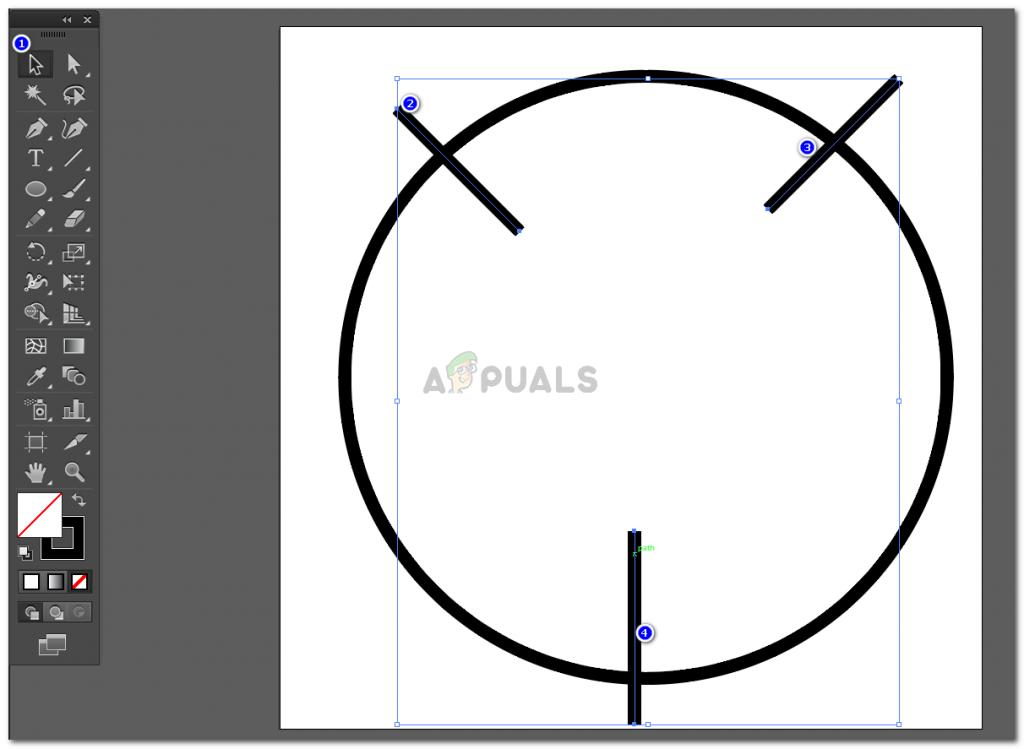

Неважно, выбрана ли фигура для этого процесса, но с выбранным ножом щелкните монтажную область (вдали от фигуры) и перетащите фигуру туда, где вы хотите ее разрезать. Отпустите, когда вы прошли весь путь по форме.

Теперь на фигуре появится дополнительный штрих вдоль линии, которую вы только что вырезали. Отмените выбор формы (которая станет выделенной при выполнении разреза). Теперь щелкните часть фигуры и перетащите ее. Вы увидите, что вы разрезали фигуру на две части, каждая часть с замкнутым контуром, на что указывает тот факт, что обе части имеют обводку по всему периметру.

Вы также можете сделать «зигзагообразный» разрез по фигуре, разрезая его вперед и назад, прежде чем отпустить кнопку мыши. Это приведет к созданию нескольких секций, каждая из которых станет отдельной независимой формой.

Инструмент «Нож» будет работать с любым количеством фигур одновременно, включая группы фигур. Пока фигура не заблокирована и не скрыта, нож будет прорезать все, через что пройдет. Если какие-либо фигуры не были заключены до того, как они были вырезаны с помощью инструмента «Нож», они будут заключены после того, как нож выполнит свою работу.

Сказав это, если вы хотите, чтобы была вырезана только одна фигура в куче фигур, или если вы хотите, чтобы были затронуты только некоторые, но не все фигуры, просто выберите фигуры, которые вы хотите вырезать, прежде чем перетаскивать нож, оставив остальные фигуры не выбраны. Это вырежет только выбранные фигуры — все остальные останутся незатронутыми.

Инструмент «Ножницы» представляет собой несколько иной набор инструментов. Этот инструмент будет работать только с одной фигурой за раз и не будет ограничивать контуры после того, как был сделан разрез. На самом деле, если он разрежет замкнутую фигуру пополам, вы получите две незамкнутые фигуры, но общий вид исходной формы будет сохранен.

Выберите инструмент «Ножницы» и щелкните в любом месте края созданной фигуры. Это создаст точку привязки (или выберет существующую точку привязки, если щелкнуть по ней). Затем щелкните на другой стороне фигуры, где вы хотите, чтобы был другой конец разреза.

Теперь, если вы отмените выбор формы, а затем щелкните / перетащите один из новых разделов, вы увидите, как это отличается от инструмента «Нож». Теперь у вас есть две незамкнутые фигуры — открытые края фигур не имеют обводки, так как вдоль этих краев нет пути для обводки. Если вы хотите закрыть фигуры, выберите две конечные точки с помощью белого инструмента прямого выделения и выберите Object/Path/Join (или Control J ).

Инструмент «Ластик» имеет еще один эффект, когда он используется для вырезания. Как и нож, он будет резать все, что угодно и сколько бы фигур он ни тащил (пока они разблокированы). Как и в случае с ножом, после того, как был сделан разрез, он окружает пути фигур, которые он разрезал. В-третьих, и еще раз, как с ножом, если вы хотите стереть только части одной (или нескольких) фигур в группе, просто выберите фигуры, которые хотите вырезать, а остальные останутся незатронутыми.

Инструмент «Ластик» отличается от ножа тем, что любая часть фигуры, которую вы перетаскиваете, полностью исчезает. Инструмент «Ластик» ведет себя как кисть, поскольку он имеет определенный размер, и там, где находится периферия круга кисти, будут заключены затронутые формы. Если вокруг исходной формы была обводка, обводка продолжится вокруг областей, которые были созданы по обе стороны от стертой линии.

Чтобы использовать этот инструмент, выберите инструмент «Ластик» на панели инструментов. Теперь, выделив фигуру или нет, перетащите на нее ластик. Вы получите две закрытые фигуры с большой полосой, отсутствующей там, где был перетащен инструмент «Ластик».

Вы также можете изменить размер и форму (или, по крайней мере, округлость) инструмента «Ластик», дважды щелкнув кнопку инструмента на панели инструментов. Откроется окно настроек, позволяющее изменить округлость, угол и размер насадки ластика точно так же, как вы можете изменить настройки кисти.

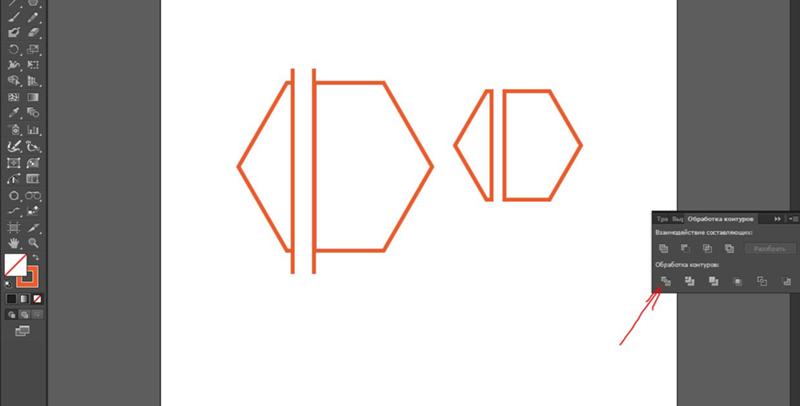

Другой способ вырезать части фигуры — использовать инструмент кадрирования, который можно найти в палитре Pathfinder. Это работает, используя фигуру, помещенную поверх другого объекта, чтобы определить, какую часть объекта оставить, а какую удалить.

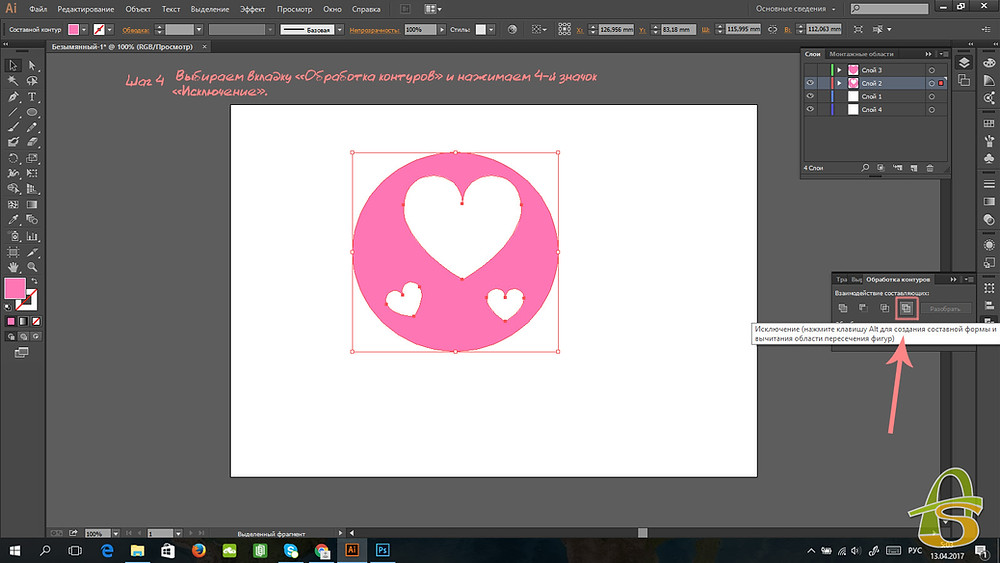

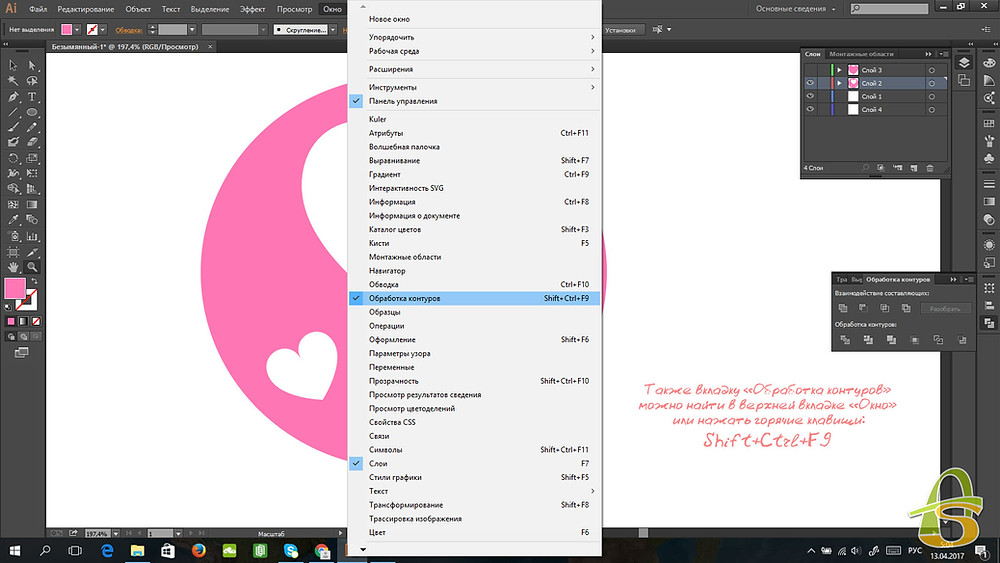

Создайте новый объект (любой формы) поверх существующей формы. Теперь выберите Window/Pathfinder . Выбрав фигуры, которые вы хотите обрезать, а также верхнюю фигуру, которую вы используете в качестве формы обрезки, щелкните инструмент «Обрезка» (четвертая кнопка слева в разделе «Навигаторы:»). Это удалит как маскирующий объект, так и все, что было выделено за его пределами.

Обратите внимание, что все пути, открытые этим процессом, были автоматически закрыты, оставив штрих на месте. Если вы не хотите сохранять обводку, вам необходимо преобразовать все обводки в контуры, прежде чем обрезать элементы. Вы можете найти это под Объект/Путь/Обводка контура .

В отличие от любого из упомянутых выше инструментов, инструмент «Обтравочная маска» — единственный, который работает неразрушающим образом. Это означает, что в процессе кадрирования/маскирования ничего не удаляется; это просто скрыто.

Чтобы замаскировать фигуру или набор фигур, выполните ту же процедуру, что и с инструментом «Кадрирование». Создайте фигуру поверх существующих объектов, выберите все элементы, на которые вы хотите повлиять (включая форму маски, которая должна быть поверх всего) и выберите Объект/Обтравочная маска/Сделать . Это создаст эффект, очень похожий на инструмент Crop Tool, хотя на этот раз ничего не удаляется. Кроме того, вдоль новых краев не создается новая обводка.

Если вы выберете замаскированный объект и дважды щелкните его, вы заметите, что контур исходной формы все еще можно увидеть. Его можно отредактировать, дважды щелкнув его еще раз, чтобы отредактировать в режиме изоляции, или сняв маску, выбрав Object/Clipping Path/Release .

И это основные методы, используемые для вырезания фигур в Illustrator.

Как вырезать одну фигуру из другой в Illustrator

Наконец, есть вопрос, как вырезать одну фигуру из другой. Это очень просто и достигается с помощью инструмента Pathfinder. Сначала создайте две фигуры. Тот, что на переднем плане, должен быть формой (звезда на изображении ниже), которая будет вырезана из фигуры сзади.

Чтобы вырезать фигуру на передний план, выделите ее с помощью черного инструмента «Выделение». Затем выберите Объект/Упорядочить/Вынести на передний план . Теперь выделите обе фигуры Инструментом «Выделение». Выберите Окно/Навигатор . Под верхним рядом значков нажмите второй слева: Minus Front . Это заставит объект впереди сделать отверстие в форме фона.

Ресурсы и дополнительная информация

• Illustrator Live Trace
• Illustrator Как создать логотип
• Illustrator Как сделать шаблон
• Illustrator
  Как преобразовать текст в контуры
• Illustrator Как создать штриховую графику
• Нажмите, чтобы перейти к началу Illustrator Как вырезать фигуру

путь — вырезание одного объекта другим с помощью иллюстратора

спросил 8 лет, 7 месяцев назад

Изменено 8 лет, 6 месяцев назад

Просмотрено 39 тысяч раз

Я хочу вырезать объект, используя второй объект, как мне это сделать?

На изображении выше вы можете видеть 2 объекта: один — круг с обводкой 2 пикселя и без заливки, второй — прямоугольник с белой заливкой, но без обводки.

Используя ваши решения, я получаю объект, подобный этому

• adobe-illustrator
• path
• pathfinder

Это просто:

с помощью инструмента построения фигур — (Shift+M)

шаг 1- создайте 2 формы, как показано на изображении

шаг 2- сохраните оба объекта вместе и выберите оба изображения.

шаг 3- используйте инструмент создания фигур (Shift+M) и Alt+щелчок на той части изображения, которую вы хотите удалить.

шаг 4 — ненужная часть изображения будет удалена…. мы можем просто поиграть с этим инструментом…. это очень просто и круто.

надеюсь, это поможет 🙂

Причина, по которой вы получаете вырез странной формы на последнем изображении, заключается в том, что к кругу применена только обводка. Сначала расширьте круг обводкой, которая превратит его в заливку. (Или вы можете перейти к «обводке контура»).
