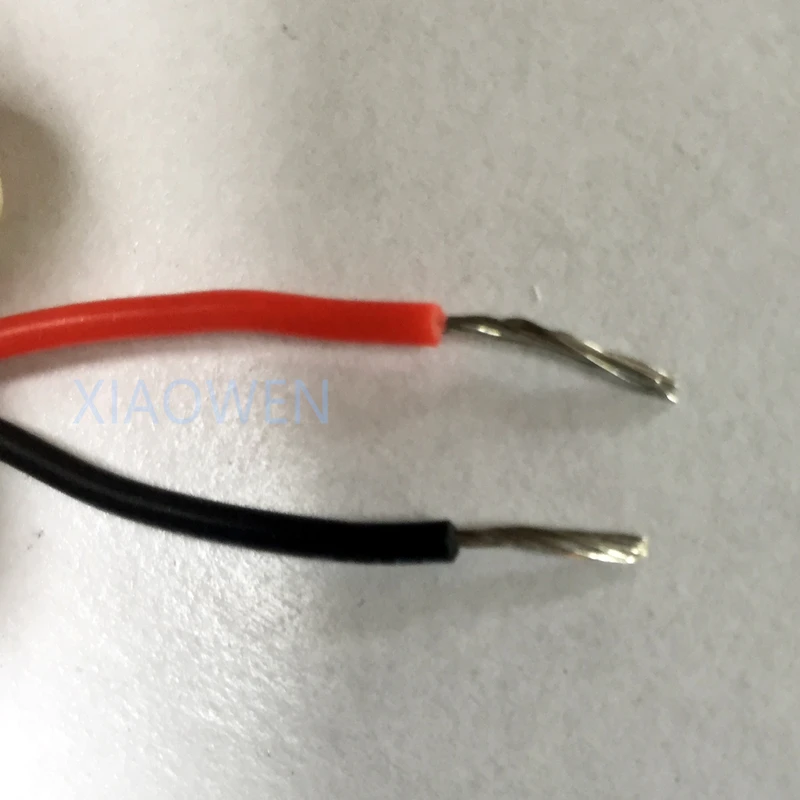

Красный-чёрный – плюс-минус: как определить полярность

Физики до сих пор не пришли к единому определению понятия «электрический ток». Одно из популярных определений звучит так: электрический ток – это направленное движение электрически заряженных частиц в электрической цепи. А электрическая цепь – это кольцо, составленное из проводящих электричество материалов – металлов, электролитов, плазмы. В цепи обязательно должны присутствовать источник электрической энергии и потребители. Электрики приняли, что во внешней (по отношению к источнику) части цепи постоянный ток течёт от плюса (анода) к минусу (катоду). Для удобства пользователи договорились, что плюс и плюсовые провода имеют красный цвет, а минусовые – чёрный. Вот так появился вечный вопрос – красный, чёрный, плюс, минус – а как определить полярность у неизвестного немаркированного источника?

Фото: Kdpconsulting.ruKdpconsulting.ru

Содержание статьи 1 Технические характеристики проводов и кабелей

Видео дня

2 Цветовая маркировка согласно действующим нормативам 2. 1 Цветовые обозначения оболочек в сетях переменного тока

2.2 Цветовые значения в сетях постоянного тока

2.3 Цвета изоляции электропроводки 3 Как запомнить соответствия: красный – плюс, чёрный – минус

4 Как проверить правильность маркировки и определить плюс и минус мультиметром

5 Как определить полярность в электротехнике другими методами 5.1 Определение с помощью воды

5.2 Применение сырого картофеля

5.3 Использование компьютерного вентилятора

5.4 Применение светодиода

5.5 Прочие альтернативные способы 6 Как определить у проводов заземление, ноль и фазу, если нет маркировки 6.1 Индикаторная отвёртка

6.2 Контрольная лампа

6.3 Измерительный прибор 7 Меры безопасности

8 Заключение Технические характеристики проводов и кабелей

Электрические цепи создаются на основе проводов и кабелей. Первые используются в создании приборов и устройств, вторые применяются для передачи электроэнергии на большие расстояния. В обоих случаях важнейшей характеристикой является проводимость кабеля. Это свойство, определяющее соотношение переданной полезной энергии и безвозвратных потерь в процессе передачи. Физическая характеристика материала проводов – это удельное электрическое сопротивление. По этому параметру обычно выбираются медные или алюминиевые провода. Причём медь используется при коротких связях в приборах и электромашинах, а алюминий – при создании магистральных линий электропередачи.

Кроме того, кабели и провода классифицируются по количеству жил, их сечению, материалу и способу электроизоляции. ФОТО: YouTube.comК вопросу о полярности электрического тока – источник с маркированными электродами

Цветовая маркировка согласно действующим нормативам

Поскольку кабели в целом и составляющие их жилы предназначены для самых различных целей, на их изоляцию наносят маркировки и придают им разное цветовое оформление. Для специалиста цветовая картина монтажа даёт большой объём информации. Цветовая маркировка выполняется в соответствии с пунктом 1.1.30 ПУЭ, по которому все электроустановки должны иметь буквенно-цифровое и цветовое обозначение.

Нулевой проводник должен иметь голубой цвет, защитный проводник имеет жёлто-зелёную окраску. В случае объединения нулевого и защитного проводников в одном проводе, он должен иметь голубой цвет с жёлто-зелёными полосками на конце.

Цветовые обозначения оболочек в сетях переменного тока

Фазные проводники имеют окрас, как на рисунке ниже. ФОТО: elektrik-a.suЦветовая маркировка фазных проводов

Цветовые значения в сетях постоянного тока

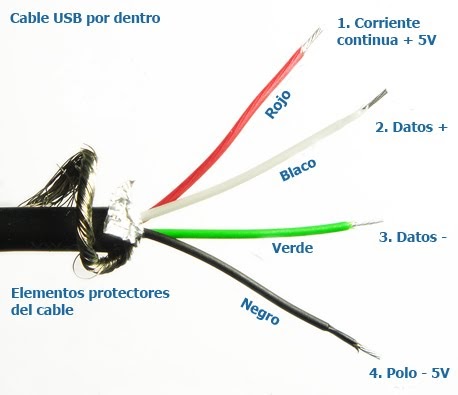

В цепях постоянного тока маркировка выполняется значками «+» и «–» или цветом, как на рисунке ниже. Отрицательный провод может быть чёрного цвета.

ФОТО: elektrik-a.suЦветовая маркировка проводов сети постоянного тока

Цвета изоляции электропроводки

Разные цвета изоляции проводов нужны для того, чтобы по всей длине монтажа можно было безошибочно определять конкретный провод. Существуют правила привязки цвета к исполняемой функции. Но любые правила могут быть нарушены. И только одно правило нарушать нельзя – прежде чем начать работать с любым проводом, надо убедиться, что на нём нет напряжения.

Как запомнить соответствия: красный – плюс, чёрный – минус

Из всех способов запоминания этого правила самый надёжный – это мнемонический. Всем известна международная организация под названием «Красный крест». А «крест» – это и есть «плюс». Значит, плюс всегда красный.

Как проверить правильность маркировки и определить плюс и минус мультиметром

Конечно, академически правильный способ проверки полярности любого источника – сделать это сертифицированным измерительным прибором, например мультиметром. Если контактные щупы от прибора, который включён в режим измерения напряжения, случайным образом прислонить к клеммам источника, и на шкале перед цифрами величины напряжения появится «–», это будет означать, что плюсовой щуп мультиметра прислонён к минусовому контакту источника. Если на шкале контрольного прибора минус не появится, значит, контакты источника определены верно.

ФОТО: Леонид ШальманПолярность определена неверно

ФОТО: Леонид ШальманПолярность определена верно

Как определить полярность в электротехнике другими методами

Не всегда под рукой в нужный момент есть контрольный прибор, а полярность источника необходимо определить точно и безопасным методом. Умельцы на это способны.

Определение с помощью воды

Самый простой и быстрый вариант – это использовать в качестве индикатора полярности банку (неметаллическую) с водой. Если в банку опустить два оголённых конца проводов, подключенных к проверяемому источнику, то на минусовом конце появятся пузырьки водорода. Газ выделяется в результате электролиза воды.

Применение сырого картофеля

Второй способ заключается в том, что проверочным прибором служит половинка сырой картофелины. В неё нужно воткнуть два зачищенных конца проводов от источника. Через 10-15 минут вокруг плюсового конца появится светло-зелёное пятно.

ФОТО: ruselectronic-com.turbopages.orgПроверка полярности с помощью сырой картофелины

Использование компьютерного вентилятора

Компьютерный вентилятор начнёт вращаться только в том случае, если к его красному проводу подключить «+» от источника. В противном случае ротор не тронется с места.

ФОТО: ruselectronic-com.turbopages.orgИспользование компьютерного вентилятора в качестве индикатора полярности

Применение светодиода

Светодиод начнёт светиться только при подаче на его плюсовой вход плюсового сигнала от источника.

Прочие альтернативные способы

Несколько экзотический способ определения полярности источника требует наличия горящей свечи. Если в пламя ввести два оголённых проводника, то оно изменит свою форму, станет ниже и шире, а минусовой провод покроется сажей.

Как определить у проводов заземление, ноль и фазу, если нет маркировки

В практике работы электриков часто возникает необходимость определения среди пучка проводов именно тех, на которых присутствует фаза. Следует разобраться, какой из них является нулевым, а какой подключён к заземлению.

Индикаторная отвёртка

Наиболее простой электротехнический контрольный прибор, состоящий из отвёртки с прозрачной ручкой и встроенной в неё неоновой лампочкой. Когда жало отвёртки прикасается к электрическому проводу, а палец человека к контакту в торце отвёртки, лампочка загорится, если по проводу течёт ток. Но его напряжение должно быть не менее 60 В. Если при проверке проводов включённой сети индикатор не загорелся, значит, под проверку попал нулевой или заземляющий провод.

ФОТО: avatars.mds.yandex.netИндикаторная отвёртка

Контрольная лампа

Контрольной лампой можно проверить наличие напряжения в разных точках цепи. Сама лампа должна быть рассчитанной на то напряжение, наличие которого проверяется. Сначала надо в цепи найти пару точек, в которых точно присутствует напряжение, лампа будет гореть. Затем один провод от лампы можно закрепить в первой контрольной точке, а второй конец последовательно провести по всем контактам цепи. Как только при очередном проверяемом контакте лампа не загорится, так в этом месте надо начинать искать причину неисправности.

Измерительный прибор

Наличие измерительного прибора позволяет быстрее находить причину неработоспособности электроцепей. С его помощью в режиме проверки сопротивления можно обнаружить короткое замыкание на участке цепи. Нулевое сопротивление между проверяемым проводом и заведомо заземлённой точкой указывает на то, что этот провод заземлён. Несоответствие измеренного напряжения расчётному указывает на недостаточную мощность источника или на перегрузку потребителей.

Меры безопасности

Работа с электрическим оборудованием требует безусловного знания и исполнения правил технической безопасности. «Правила устройства электроустановок» являются обязательным к исполнению документом. Без сдачи экзамена на их знание никто не будет допущен к работе с электричеством. Даже в домашних условиях, работая с электроприборами или ремонтируя электропроводку, необходимо руководствоваться их основными положениями. Нарушение Правил чревато ожогами и другими серьёзными неприятностями для человеческого организма.

Для человека безопасны значения, не превышающие величины 50 мкА для переменного и 100 мкА для постоянного тока. Подвергаться воздействию токов больших величин не рекомендуется, это опасно.

Заключение

Работая с электрикой, обязательно надо знать и понимать основы физики и электротехники. Эти знания помогут более осознано выполнять необходимые работы и избежать опасных ситуаций. Обсудить0 Предыдущая ИнженерияРейтинг российских напольных газовых котлов: Топ-10 лучших моделейСледующая ИнженерияПриродное электричество, доступное каждому — ветрогенератор своими руками

Как использовать автомобильные провода прикуривателя

Провода прикуривателя используется, чтобы получить возможность завести средство передвижения с разряженным аккумулятором – их подсоединяют, собственно, к разряженному аккумулятор и к полностью заряженному аккумулятору в другом средстве передвижения. Это нужно делать правильно, и в правильной последовательности, чтобы избежать искр или удара током. Не менее важно и отсоединить провод прикуривателя в правильном порядке. Когда средство передвижения с разряженным аккумулятором заведется, поездите по округе немного, чтобы полностью восстановить заряд в аккумуляторе.

Вам понадобятся:
— Провод прикуривателя;
— Автомобиль с разряженным аккумулятором;
— Автомобиль с заряженным аккумулятором;
— Здравый смысл;
— Терпение.

Весь процесс на самом деле прост:

1. Установите необходимость использования провода прикуривателя. Если вы поворачиваете ключ зажигания и ваше средство передвижения издает «клик», но не заводится, вам, скорее всего, придется достать свой провод прикуривателя. Если автомобиль издает знакомый звук включения двигателя и электрические приборы, такие как фары, свет и радио в салоне работают, тогда ваша проблема не в аккумуляторе и кабель не поможет.

2. Полностью размотайте/распутайте провода прикуривателя, чтобы они лежали прямо. На каждом конце у прикуривателя имеется два зажима: красный и черный — как правило (или красный и синий).

3. Припаркуйте средство передвижения с полностью заряженным аккумулятором рядом с автомобилем с разряженным аккумулятором. Важно, чтобы длины кабеля хватило, и он не зацепился по дороге, поэтому паркуйтесь достаточно близко друг к другу. Лучше всего разместить средства передвижения таким образом, чтобы двигатели смотрели друг на друга – то есть непосредственно напротив друг-друга. Поднимите оба капота.

4. Прикрепите красный зажим на одном из концов проводов прикуривателя к положительной клемме на разряженном аккумуляторе. Положительная клемма обозначается знаком «+». К тому же, положительная клемма обычно немного больше, чем отрицательная. Возможно, вам понадобиться предварительно открутить пластиковый колпачок с клеммы, чтобы прикрепить красный зажим. Зажим необходимо прикрепить к металлической части клеммы.

5. Закрепите красный зажим на противоположном конце проводов прикуривателя к положительной клемме полностью заряженного аккумулятора – во второй машине. Она аналогично будет помечена символом «+» и по размерам несколько превышать размерами отрицательную. Точно так же крепим к металлической части клеммы.

6. Возьмите в руки черный/синий зажим на том конце провода, от которого вы только что прикрепили красный к полностью заряженному аккумулятору. Прикрепите этот черный зажим к отрицательной клемме полностью заряженного аккумулятора. Эта клемма помечена знаком «-». Аналогично – только к металлической части.

7. Подойдите ко второй машине с разряженным аккумулятором. Возьмите противоположный первому черному, и последний оставшийся свободным черный зажим – его необходимо заземлить. Поэтому прикрепите этот черный зажим к любой металлической части в двигателе. Не паникуйте, если ваши провода прикуривателя дадут немного искр во время данного действия. Если вы не прикасаетесь ни к одной металлической части автомобиля, током вас не ударит.
Другой — классический способ – стандартно подсоединить последний свободный черный зажим к отрицательной клемме разряженного аккумулятора.

8. При первом способе подсоединения (п. 7) заведите средство передвижения с разряженным аккумулятором. Должно завестись сразу же. Если это не так, проверьте все ли в порядке с местами присоединения проводов прикуривателя.

При втором способе подсоединения (п. 7) заведите двигатель машины с полностью заряженным аккумулятором на несколько более высоких оборотах и пусть он поработает около 2-х минут – в то время как второй автомобиль с разряженным аккумулятором пусть стоит спокойно, заводить его не нужно! И только после этого попробуйте повернуть ключ зажигания в средстве передвижения с разряженным аккумулятором. Завестись должно практически сразу. Если с первого раза не получилось, но вы услышали более заметный всплеск двигателя, не расстраивайте, значит, вы уже практически вплотную подошли к «чистому старту». Просто подождите еще несколько минут, пока двигатель второй машины работает, и повторите попытку.

9. Теперь провода прикуривателя можно отсоединить, но сделать это нужно в правильном порядке. Итак, снимите черный зажим в вашем автомобиле, затем черный зажим на аккумуляторе от которого вы «подпитывались» во втором средстве передвижения, затем красный зажим-аллигатор рядом, с того же полностью зараженного аккумулятора, и, наконец, красный зажим со своего, ранее разряженного аккумулятора.

Дополнения и предупреждения:
— После всей процедуры поездите по округе еще 20-30 минут (не глушите мотор), чтобы ваш аккумулятор восстановил полный заряд. Если вы этого не сделаете, и сразу выключите двигатель, очень возможно, в следующий раз, когда вы захотите завести автомобиль, вам опять понадобится использовать провода прикуривателя.
— В течение всего процесса не прикасайтесь ни к каким металлическим частям на проводах прикуривателя или аккумулятора. В противном случае можете получить неслабый удар током. Так же не стоит дотрагиваться до любой порошкообразной субстанции на двигателе. Это электролит аккумуляторной батареи, и он может вас обжечь. Вместо этого, используя тряпку, просто сотрите его.
— Возможен другой порядок подсоединения зажимов проводов прикуривателя: сначала на полностью заряженном аккумуляторе минус, затем плюс, после на разряженном аккумуляторе минус и затем плюс. Но никогда не начинайте (если провода прикуривателя уже прикреплены к заряженному аккумулятору) подключение к разряженному аккумулятору с «+»! Иначе вас может здорово ударить током.
