Узнайте, как обтравочная маска может помочь скрыть части объекта или группы объектов.

Обтравочная маска — это объект, форма которого маскирует другой рисунок так, что видимыми остаются только области в пределах маски, то есть изображение обрезается по форме маски. Обтравочная маска и замаскированные объекты называются обтравочным набором. Обтравочный набор можно составить, выделив два и более объектов, либо на основе всех объектов группы или слоя.

При создании обтравочной маски следует учитывать следующие рекомендации:

• Если маскируемые объекты не находятся в группе обтравочной маски в палитре «Слои», их следует туда поместить.

• Обтравочной маской могут быть только векторные объекты, но маскировать можно любые рисунки.

• Если для создания обтравочной маски используется слой или группа, то первый объект слоя или группы маскирует все остальные объекты слоя или группы.

• Независимо от назначенных ранее атрибутов обтравочная маска становится объектом без заливки и штриховки.

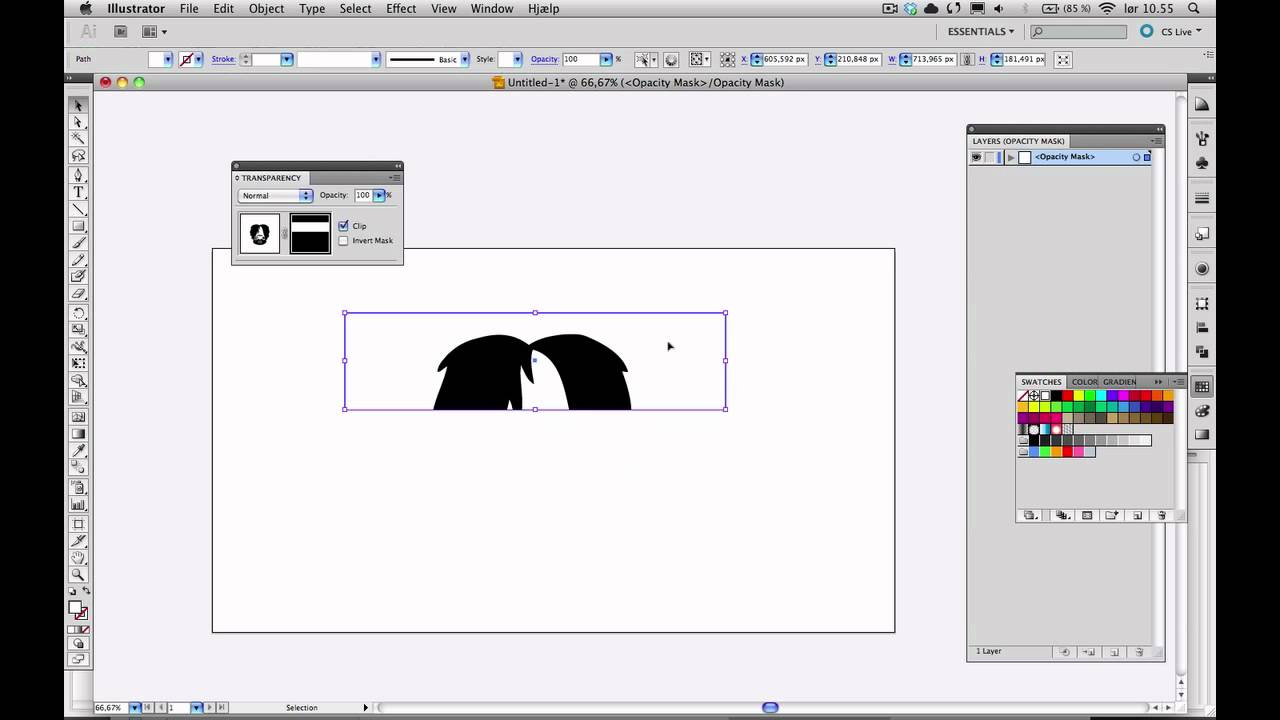

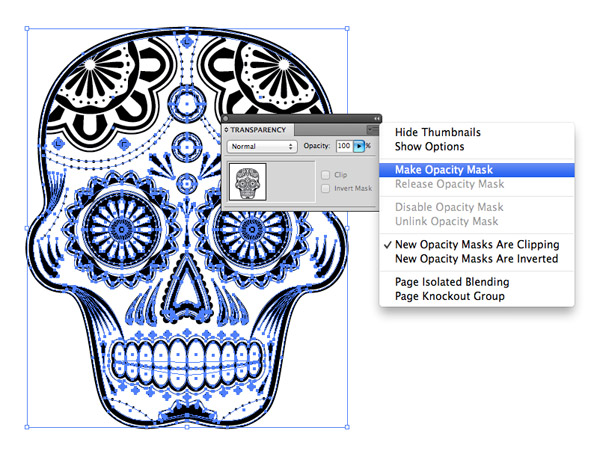

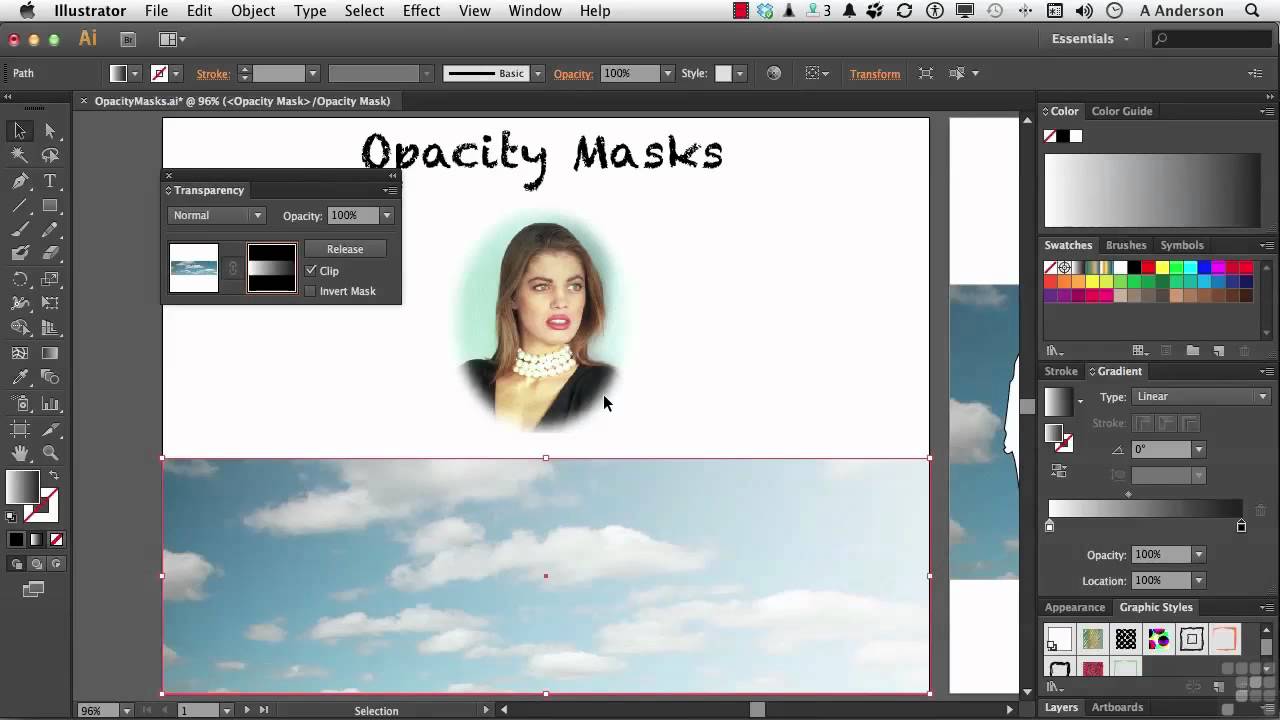

  Совет: создавайте уникальные прозрачные маски с помощью функции Создать непрозрачную маску на панели «Прозрачность».

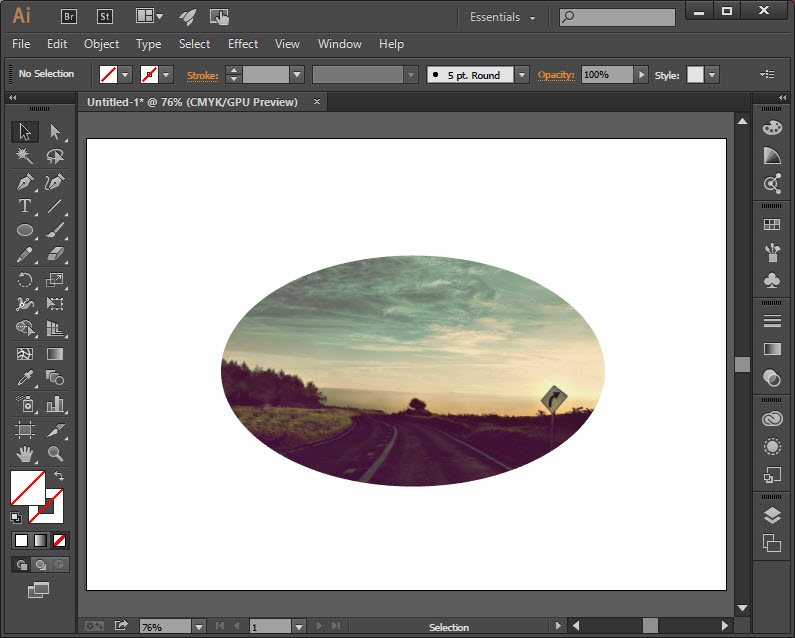

Использование обтравочной маски для скрытия частей объектов

1. Создайте объект, который будет использоваться в качестве маски.

   Этот объект называется обтравочным контуром. В качестве обтравочных контуров могут использоваться только векторные объекты.

2. Переместите обтравочный контур поверх объектов, которые предстоит маскировать, в порядке наложения.

3. Выберите обтравочный контур и объекты, которые следует маскировать.

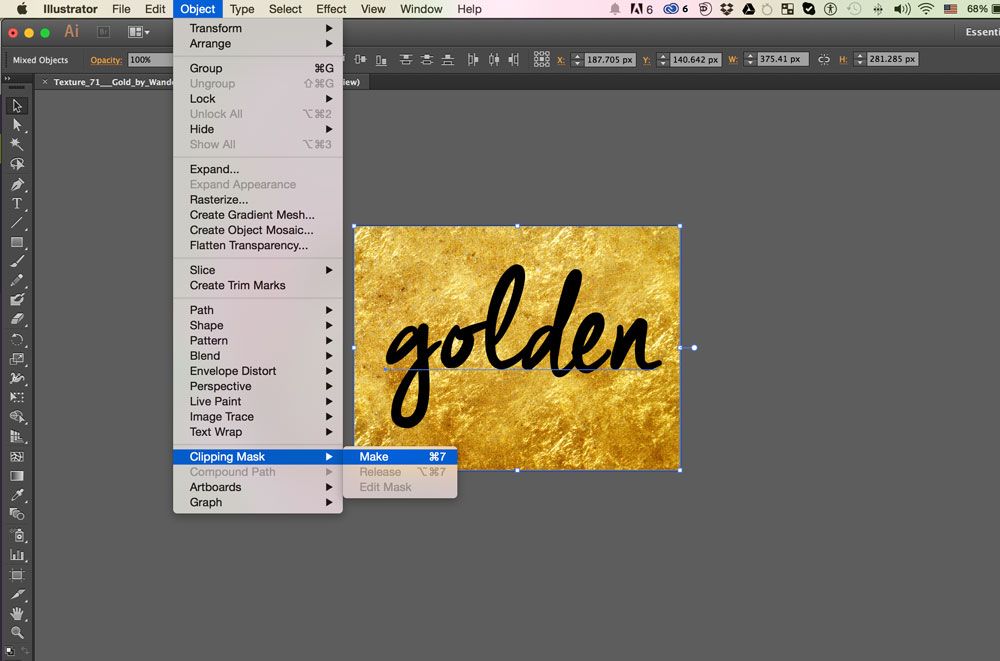

4. Выберите команду «Объект» > «Обтравочная маска» > «Образовать».

   Чтобы создать обтравочный контур из области, в которой перекрываются два и более объекта, следует сначала сгруппировать объекты.


Создание обтравочной маски для группы или слоя

1. Создайте объект, который будет использоваться в качестве маски.

   Этот объект называется обтравочным контуром. В качестве обтравочных контуров могут использоваться только векторные объекты.

2. Перенесите обтравочный контур и объекты, которые следует маскировать, в слой или группу.

3. В палитре «Слои» убедитесь, что маскирующий объект является верхним объектом группы или слоя, и щелкните имя группы или слоя.

4. Нажмите кнопку «Создать/отменить обтравочную маску» в нижней части палитры «Слои» или выберите в ее меню команду «Создать обтравочную маску».

Редактирование обтравочной маски

1. В палитре «Слои» выберите обтравочный контур. Или выделите обтравочный набор и щелкните «Объект» > «Обтравочная маска» > «Редактировать маску».

2. Выполните любое из описанных ниже действий.

   • Переместите обтравочный контур, перетаскивая центральную контрольную точку объекта с помощью инструмента «Частичное выделение».
   • Измените форму обтравочного контура с помощью инструмента «Частичное выделение».
   • Примените к обтравочному контуру заливку и штриховку.

   Для выбора всех обтравочных контуров в документе снимите выделение со всех рисунков. Затем выберите команду «Выбор» > «Объект» > «Обтравочные маски».


Редактирование контуров, расположенных внутри обтравочного набора

Чтобы отредактировать части контура, расположенные вне обтравочной маски, необходимо сначала выбрать контур внутри границы обтравочной маски и затем отредактировать его.

1. Выполните одно из следующих действий:

   • Выберите контур на палитре «Слои».
   • Наведите инструмент «Частичное выделение» на участок контура, находящийся в пределах маски. Щелкните появившуюся рамку контура.

   Чтобы выделить щелчком обтравочный контур, нужно щелкнуть его участок в пределах маски.


2. Отредактируйте контур.

Добавление и удаление объекта из рисунка-маски

Чтобы добавить или удалить объект в изображении с маской, в палитре «Слои» перетащите объекты в группу или слой, содержащий обтравочный контур, или из группы/слоя.

Освобождение объектов обтравочной маски

1. Выполните одно из следующих действий:

   • Выберите группу, которая содержит обтравочную маску, и выберите команду «Объект» > «Обтравочная маска» > «Отменить».
   • В палитре «Слои» щелкните имя группы или слоя с обтравочной маской. Нажмите кнопку «Создать/отменить обтравочную маску» в нижней части палитры или выберите команду «Отменить обтравочную маску» в меню палитры «Слои».

   Поскольку обтравочной маске назначается значение заливки и штриховки «Нет», она будет невидимой, пока вы не выделите ее и не назначите новое значение атрибута заливки.

Связанные материалы

• Видеоруководство по созданию маски
• Видеоруководство по созданию базовой обтравочной маски
• Обзор палитры «Слои»
• Видеоруководство по использованию непрозрачных масок
• Размещение объектов

Вход в учетную запись

Войти

Управление учетной записью

Обтравочные контуры и альфа-каналы: от создания до применения

Эффект прозрачности — обязательный атрибут инструментального набора современного дизайнера, даже начинающего.

Вырезав часть изображения, легко наложить её на другую фоновую картинку, создав коллаж (частичное наложение нескольких прозрачных областей) или иной интересный эффект. Информация об областях с прозрачностью в изображении сохраняется в двух видах: векторном и растровом. Но только когда речь идет о полной прозрачности, если же области в изображении должны иметь частичную, подходит исключительно растровый вид. Среди дизайнерской братии для первого случая в ходу термин обтравочный контур (clipping path), а для второго прижилось понятие альфа-канал (alpha channel). Встречаются именования контур (embedded path) и маска (mask). Интересно, что контуры и маски нисколько не влияют на изображение, существуя независимо, потому после наложения маски картинка остаётся доступной для редактирования без каких-либо ограничений.

Все современные графические пакеты (Adobe Photoshop, Illustrator, CorelDRAW, PhotoPAINT, Macromedia Freehand) обзавелись встроенными функциями создания и редактирования прозрачности. Среди форматов, поддерживающих этот эффект и распознаваемых графическими пакетами (в порядке снижения распространенности), — EPS, DCS, PDF и TIFF. Для корректной печати первых трёх необходим PostScript-принтер. Что касается программ вёрстки (PageMaker, QuarkXPress, InDesign, Ventura, FrameMaker), то они, кроме импорта уже готовых изображений с прозрачностью, обладают собственными функциями работы с масками и контурами.

В статье описан полный цикл работы с контурами — от создания в популярных растровых редакторах, использования в составе импортируемых изображений или же рисования «с нуля» в векторных пакетах вплоть до управления параметрами масок средствами самих верстальных программ.

ОБТРАВОЧНЫЙ КОНТУР

По существу, обтравочный контур — замкнутая форма (маска), сформированная кривыми Безье и определяющая абсолютно непрозрачные области в изображении. При масштабировании или изменении его размеров первоначальная точность кривой сохраняется. Более того, пути копируются из одного документа в другой в виде областей выделения и, что особенно ценно, напрямую переносятся из Photoshop в другие продукты Adobe (Illustrator или InDesign). Области изображения вне пределов обтравочного контура рассматриваются поддерживающими их программами как совершенно прозрачные.

Средства работы с обтравочными контурами нисколько не отличаются от присутствующих в графических редакторах стандартных инструментов для работы с векторными объектами. Векторные маски не передают частичную прозрачность, поэтому имеют относительно узкое применение. Основное преимущество контуров — минимальный объём памяти для их хранения.

Чаще всего обтравочные контуры используются в качестве промежуточной операции, когда нужно отделить изображение от фона. Подготовленное изображение сохраняют в формате EPS, а затем импортируют в пакеты вёрстки. В растровых редакторах контуры применяются и для задания траектории движения пользовательской кисти (Stroke Path — чертить путь), что даёт эффекты, трудно достижимые обычными средствами.

Рассмотрим работу с обтравочными контурами в основных редакторах. Начало традиционно…

Adobe Photoshop

Механизм и принцип работы с векторными объектами перекочевал с небольшими ограничениями в Photoshop из Illustrator. Доступны два инструмента: Pen (Перо) и FreeForm Pen (Перо для рисования произвольных контуров). С помощью первого контур создают, устанавливая контрольные точки и выбирая форму соединяющей их кривой. Второй — для рисования «от руки», что требует определённой сноровки.

Создание контура Контрольные точки бывают трёх видов: угловые, гладкие и комбинированные. Если, зажав клавишу, потянуть мышку, вместо прямого сегмента, соединяющего соседние точки, будет создан криволинейный. Такие сегменты — отличная альтернатива постановке большого количества близко расположенных точек, но соединённых прямыми отрезками. Это экономит время при создании и редактировании контура. Чтобы угловую точку превратить в другой тип, достаточно выбрать её инструментом Convert Point (Преобразование точки). Если при этом потянуть мышью, появятся направляющие, которыми задается форма криволинейного сегмента.

Для преобразования выделенной области в векторный контур в палитре Path предусмотрена операция Make Work Path From Selection (Создать рабочий контур из выделения). Но если область имеет растушёванную (feathered) границу, контур пройдёт по черте, соответствующей 50% прозрачности этой области.

По опыту, при преобразовании области сложной формы, полученной после Magic Wand, в контур обычно возникает небольшая погрешность. А контур с множеством контрольных узелков может стать причиной сбоя при печати. Поэтому следующая операция — доводка формы получившейся кривой. Впрочем, вручную созданные области выделения всегда переводятся правильно, а созданные с помощью Magic Wand предварительно сгладьте операцией Smooth (Select, Modify).

У команды Make Work Path From Selection один параметр — Flatness (Спрямление). Он определяет, с какой точностью интерпретатор PostScript, встроенный в принтер, аппроксимирует кривую. В принципе, можно ничего не указывать — выводное устройство воспользуется параметрами, установленными в нём самом по умолчанию для обтравочных контуров. Но иногда это приводит к ошибкам, а потому желательно перестраховаться.

При выборе значения руководствуйтесь следующими соображениями. Точность интерпретатора PostScript при переводе векторных объектов в битовую карту определяется размерами минимального воспроизводимого элемента (device pixel). Соответственно, для ФНА его физические размеры меньше, чем для принтеров. С учётом особенностей зрения, в большинстве случаев для последних достаточно установить 1 единицу (ориентировочно соответствует 1/600 дюйма), для первых — побольше (например, 5 — что даст точность в районе 5/2400 дюйма). Значения ниже лишь загрузят процессор, поскольку улучшения качества уже не заметны глазу.

Важное значение Flatness целесообразно задавать в диапазоне от 1 до 5

Окончательная доводка формы кривой (если возникнет необходимость) проходит без проблем — техника работы с контрольными узлами (добавление, удаление, изменение типа) аналогична принятой в Illustrator и CorelDRAW.

Итак, контур получен. Осталось его сохранить (Save Path, Новый контур), а затем определить как обтравочный (Path/Clipping Path, Контур/Обтравочный контур).

Экспорт Последняя операция — сохранение изображения в любом из форматов, поддерживающих контуры (EPS, DCS, PSD или PDF). Для сохранения из Photoshop в EPS предлагается три варианта: Photoshop EPS (*.eps), Photoshop DCS 1 (*.eps) и Photoshop DCS 2 (*.eps). Первый — обычный EPS, хранящий информацию о векторных объектах, остальные два — его разновидности, записывающие изображение в виде сепараций (см. вставку). На примере EPS рассмотрим основные параметры, которые следует задать.

Preview (Предварительный просмотр) создаёт экранную копию изображения (с низким разрешением) для работы в верстальных программах (FPO — For Positioning Only, Только для позиционирования). Для сохранения рreview лучше выбрать формат TIFF, обеспечивающий кросс-платформенную переносимость файла. JPEG можно использовать только на Mac OS и при условии, что установлен QuickTime.

Encoding (Кодирование) определяет формат сохранения данных изображения. Стандартным является ASCII, хотя используется и компрессия типа JPEG. Тогда за счет удаления избыточности размер файла существенно уменьшается (в 2-5 раз). Но печать будет корректной лишь на принтерах с поддержкой PostScript level 2 и выше.

Include Vector Data (Включить векторные данные) сохраняет в файле информацию о векторных объектах. Например, пути с заливкой, текст — в векторном же виде для пакетов вёрстки. Это не касается обтравочных контуров из-за их особого статуса.

Image Interpolation (Интерполяция картинки) сглаживает резкие переходы яркости и цвета при печати изображения в низком качестве.

При сохранении в виде DCS доступны те же опции (поскольку формат базируется на EPS). Дополнительный параметр — тип DCS. Если выбран формат TIFF, то ещё проще: никаких специфических параметров указывать не надо — только самые обычные. Если планируется дальнейшая работа с изображением в Illustrator или же вставка в публикацию InDesign, его можно сохранить в формате PSD — «родной» формат поддерживается полностью. CorelDRAW распознает PSD с некоторыми ограничениями, в частности, не «видит» в нём контуров.

PhotoPAINT

Как и в Photoshop, здесь имеется всё для комфортной работы с контурами — инструменты управления типом узелков (symmetrical, cusp, smooth), их добавление и удаление. Есть и такие известные по CorelDRAW инструменты, как поворот/масштабирование части кривой, — но это уже экзотика. Если некоторая область изображения выделена, её можно по аналогии с Photoshop преобразовать в контур (Mask/Create/Mask to path) и, наоборот, преобразовать контур в маску. Для сохранения контура в качестве обтравочного нужно выбрать пункт Set as Clipping Path (свиток Path) — справа от названия контура в свитке появится характерный знак, указывающий, что контур стал обтравочным.

Отличия программ по взаимодействию с контурами минимальны. Основное — PhotoPAINT позволяет указывать в качестве обтравочного лишь один контур. Далее: при работе с PhotoPAINT необходимо помнить о «маленьких» неприятностях — в формате TIFF редактор векторные контуры не сохраняет. Единственный выход — EPS. В открывшемся окне диалога нужно указать точность воспроизведения его формы выводным устройством (Flatness). Там же есть опция сохранения только части изображения внутри обтравочного пути, существенно сокращающая размер результирующего файла за счёт исключения информации о невидимых областях. И ещё один нюанс: если при экспорте изображения с контуром в EPS выбрать для preview тип 8-bit color, то в некоторых программах вёрстки (например, PageMaker) прозрачные области будут заполнены сплошным цветом. Впрочем, на печати всё будет корректно. Обходной путь — сохранить черно-белое preview.

Adobe Illustrator

Как и в растровых, в векторных редакторах можно задавать для изображения обтравочный контур. Единственное отличие — не указывается параметр Flatness.

Если нужно открыть в Illustrator изображение с обтравочным контуром, созданное в растровом редакторе, выберите команду File/Place (Файл/Разместить). Желательно отключить опцию Link, чтобы устранить проблемы при печати. В результате в документ будет включена группа из нескольких объектов — само растровое изображение и столько контуров, сколько их есть в изображении. Для доступа к ним по отдельности служит операция Ungroup (Разгруппировать) либо инструмент Direct Selection (Непосредственное выделение). Редактирование маски, созданной в Photoshop, без проблем продолжается в Illustrator, что явно показывает преимущества продуктов Adobe.

Обратите внимание: импорт контуров поддерживается только в формате EPS — при внедрении TIFF редактор теряет всю векторную информацию.

При заключении изображения в обтравочный контур средствами Illustrator нужно создать требуемую кривую (по точкам обвести нужные области), а затем выбрать пункт Object/Clipping Path/Make (Объект/Маска/Применить). Участки изображения, выходящие за пределы контура, будут скрыты, создастся эффект прозрачности. Редактирование формы контура доступно через уже известный Direct Selection Tool. Допускается включение одной обтравочной группы в другую.

Полученный объект можно без каких-либо ограничений использовать в составе более сложной векторной композиции, дополнять её другими фрагментами с обтравочными контурами — полная свобода действий. Сохраняйте полученную векторную композицию в формате EPS (File/Save) и помещайте в вёрстку.

Среди настроек сохранения документа — совместимость с различными версиями Illustrator (из соображений максимальной переносимости желательно выбирать «восьмерку»), опция Include Document Font, включающая в файл используемые шрифты, совместимость с PostScript-устройствами (Level 1, 2, 3).

Corel DRAW

Процесс применения обтравочного контура в CorelDRAW мало похож на аналогичную процедуру в Illustrator. Во-первых, перед операцией нужно проверить, выключена ли опция Auto Center New PowerClip Contents (Автоматически центрировать содержимое конверта) в настройках программы (Options/Workspace/Edit). Далее: операция доступна через Effects/PowerClip/Place inside Container (Эффекты/Конверт/Разместить внутри контейнера), а объект получает название PowerClip Object. В-третьих, контур в DRAW сохраняет свои параметры (заполнение и окантовку) и после превращения в маску. А для редактирования объекта внутри контура нужно перейти в специальный режим, при котором редактирование остальных объектов будет невозможно.

Создание контура Чтобы внутри конверта разместить объект, нужно выделить его, выбрать известный пункт меню, а затем указать появившейся стрелкой на объект, который будет играть роль маски. Иногда на этом этапе возникают сложности: программа не «чувствует» объект. Выход из положения даёт увеличение рабочей области и точное позиционирование курсора-стрелки.

Для редактирования маски используются все имеющиеся в редакторе инструменты. Доступ к самому маскированному объекту выполняется операцией Edit Contents (Редактировать содержимое), содержимое извлекается через Extract Contents (Извлечь содержимое). Обе команды занимают самые верхние позиции в контекстно-зависимом меню, всплывающем по щелчку правой кнопки мышки при выборе объекта-маски. Другой вариант доступа к содержимому маски — щелчок по ней с нажатой клавишей . Возврат в обычный режим редактирования — Finish Editing this Level.

По умолчанию редактор жёстко привязывает позицию маски к объекту (Lock Contents to PowerClip), поэтому для её независимого перемещения опцию нужно выключить. Такая разветвленная система команд в DRAW позволяет с легкостью манипулировать объектом с маской в составе сложной композиции, не прибегая к слоям. К сожалению, в Illustrator без этого обойтись весьма сложно.

DRAW позволяет собственными силами создавать для изображения и растровую маску — функцией Bitmap Color Mask, напоминающей Magic Wand из Photoshop. Указывая в изображении пипеткой на те цвета, которые планируется замаскировать, и выбирая диапазон захвата соседних оттенков (Tolerance), можно добиться требуемого результата. Но помните, что редактор ищет пиксели с указанными параметрами цвета по всему изображению (а не только прилегающие к выбранной области). Повлиять на это нельзя, и применение функции ограничено.

Импорт/Экспорт Если вы хотите использовать заранее подготовленную иллюстрацию с маской в составе макета, следует учитывать, что векторные маски в изображениях, сохраненных в формате TIFF, CorelDRAW, как и Illustrator, не распознает. Обходной путь — использовать EPS. Вставить заготовку можно операцией Import, принудительно указав формат чтения файла как Encapsulated PostScript. К сожалению, дальнейшее редактирование маски средствами редактора невозможно — об этом нужно помнить на стадии её создания.

Готовый макет для включения в вёрстку экспортируют в формате EPS. Но поскольку он не поддерживает растровые маски прозрачности, CorelDRAW идёт на хитрость: получившееся растровое изображение разбивается на множество мелких (прямоугольных), с заданной точностью восстанавливающих первоначальное. В результате растровый процессор принтера может захлебнуться в потоке информации (для высококачественной иллюстрации ему потребуется обработать несколько тысяч мелких изображений).

Об авторе: Михаил Борисов ([email protected]), пишет для Publish обзоры программного обеспечения и полезные советы по допечатной подготовке и веб-дизайну.

---

Форматы файлов и прозрачность

Не все графические форматы поддерживают прозрачность, а в некоторых эта возможность появляется только в отдельных цветовых моделях (см. таблицу).

Поддержка прозрачности

Формат	Обтравочный контур	Альфа-канал
TIFF	+	+
EPS	+
DCS	+	+ (версия 2. 0)
GIF		+ (RGB)
PICT		+ (RGB)
PNG		+ (RGB)
JPEG	+
PCX	+
BMP	+

Не все редакторы реализуют потенциал того или иного формата в полной мере. Например, PhotoPAINT при сохранении в TIFF автоматически преобразует векторный контур в альфа-канал.

Рассмотрим подробно первые три формата как наиболее актуальные для полиграфии. Информация об остальных приведена в качестве справки.

TIFF

Самый распространенный формат для передачи растровых изображений, используется всеми графическими и издательскими редакторами. Название (Tag Image File Format) получил из-за возможности встраивания в него, кроме собственно битовой карты изображения, разнообразных дополнительных данных. Это позволило сохранять в нём документы Photoshop. Количество поддерживаемых каналов цветности — 1, 3 и 4.

EPS

Стандартный формат для обмена векторной и смешанной графикой между графическими приложениями. Поддерживается без ограничений всеми профессиональными редакторами (с остальными будьте осторожнее: часто поддержка EPS в них чисто декларативная). Удобен для сохранения отдельных иллюстраций и целых страниц. Количество поддерживаемых каналов цветности не ограничено (формат используется для сохранения файлов в палитрах duo- и triotone, со смесевыми цветами). В составе EPS имеются инструкции (порой весьма сложные), написанные на языке PostScript (отсюда название — Encapsulated PostScript — «Содержащий PostScript»).

Чтобы удобнее манипулировать файлами EPS, при сохранении в них обычно включают отрастрированное с разрешением 72 dpi экранное представление (preview). Некоторые редакторы, записывая в него информацию, вместо прозрачности подставляют белый цвет. Правильно распознают preview не все верстальные пакеты, иногда вместо областей с прозрачностью также отображая белый цвет. И хотя это представляет определённые неудобства при вёрстке макета, при печати на PostScript-принтере всё будет правильно. На принтере без поддержки PostScript будет напечатано только хранящееся в заголовке файла экранное представление с низким разрешением.

DCS

Формат DCS (Desktop Color Separations) разработан Quark и представляет собой разновидность стандартного формата EPS, а потому и расширение файлов DCS точно такое же — *.eps. Записанное изображение обычно состоит из пяти файлов: сборочного (экранная версия его содержимого плюс названия связанных с ним файлов) и четырех (или больше) цветоделенных сепараций изображения.

DCS имеет две разновидности. DCS 1 в цветовой модели CMYK информацию об альфа-каналах не поддерживает. Этого недостатка лишен DCS 2, хранящий информацию об альфа-канале и нескольких смесевых (spot channel).

***

Автоматические контуры

Альтернативный вариант создания обтравочного контура — автоматическое преобразование в него выделенной области. Самые простые инструменты для получения области — Lasso (Лассо) и Polygonal Lasso (Многоугольное лассо). Иногда для упрощения кропотливой работы помогает инструмент Magic Wand (Волшебная палочка), имеющий всего один параметр — диапазон захвата близлежащих цветов Tolerance: чем значение выше, тем более далекие цвета будут включены в область выделения. Как правило, при создании контуров опцию Continuous (Непрерывный) отключают. При выборе точки на изображении, базовой для поиска цветов в заданном диапазоне, нужно учитывать, что Photoshop включит в него цвета, находящиеся в стандартной цветовой гамме по обе стороны. После использования Magic Wand обычно нужна доводка инструментами группы Lasso.

С пятой версии в Photoshop появился Magnetic Lasso (Магнитное лассо) — инструмент, по мнению разработчиков, значительно упрощающий создание сложных масок. Но хорошие результаты он дает, только если контур маски проходит по достаточно контрастной границе. Если же она не имеет четких очертаний либо вокруг множество беспорядочно расположенных контрастных пикселей, пользы от него никакой. Да, в нём есть настройки, иногда открывающие преимущества «прогрессивного» метода. Параметр Width (Ширина) отвечает за ширину области, в чьих пределах будет производиться поиск контрастных пикселей. Edge contrast (Контрастность края) определяет порог, при котором перепад яркостей воспринимается как граница области выделения. Установка Frequency (Частота) на уровне 25-30 позволяет в случае некорректной трассировки исправить положение (при таких значениях контрольные точки ставятся достаточно редко), но и даёт недостаточно точную границу. Более высокими значениями пользоваться тяжело — убрать ошибочно поставленную в процессе трассировки контрольную точку нельзя. Именно поэтому дизайнеры чаще отдают предпочтение старым, давно проверенным методам, обеспечивающим полный контроль за формой выделяемой области.

***

Опции CorelDRAW при сохранении в EPS

Все опции тематически разделены по двум закладкам — General и Advanced. В первой собрана информация общего плана, касающаяся параметров отображения документа на экране (Image header), выбора политики сохранения текста и управления цветопередачей.

Header представляется либо в виде растрового изображения формата TIFF (тогда можно указать его разрешение и глубину цвета), либо в векторном виде (в формате WMF). Недостаток WMF — текст не всегда отображается корректно на других ПК, а цветовые растяжки имитируются наложением друг на друга множества объектов, что существенно увеличивает размер заголовка. Недостаток TIFF — практически всегда больший, чем у WMF, размер заголовка. Transparent Background полностью имитирует прозрачные области в экранной версии файла, что позволяет в пакете вёрстки оценивать дизайн макета прямо на экране, без распечатки на принтере.

Тут же можно задействовать опцию конвертирования текста в кривые или же включения шрифта в EPS для корректного открытия там, где макет будет выводиться на пленки (Export Text as Curves/Text). Текст желательно сохранять в виде кривых при условии, что в макете используется крупный кегль — несмотря на некоторое увеличение размера файла, это не вызовет никаких проблем. В противном случае возможно зрительное утолщение символов и ухудшение читабельности.

Для управления цветопередачей служат настройки Color Management: цветовой профиль можно внедрить в макет, и результат печати станет более предсказуем.

Среди дополнительных настроек — конвертирование всех растровых изображений в необходимую цветовую палитру (Save Bitmap as, по умолчанию — CMYK), что обезопасит от потенциальных проблем при использовании в макете множества изображений из различных источников. Опция Auto Increase Fountain Steps ответственна за плавность перехода цветов в объектах с заливкой Fountain Fill. Включайте эту функцию в любом случае, а не только при слабоконтрастных цветовых переходах: количество градаций цвета будет максимальным на любом печатающем устройстве.

В закладке Advanced собраны более тонкие настройки. Сompatibility отвечает за совместимость с различными принтерами (от старых, поддерживающих PostScript Level 1, до новейших — 3). Если планируется цветоделение из других редакторов, оставляйте совместимость с Level 1, если нет — выберите более новые и тогда укажите для изображения JPEG-компрессию и коэффициент сжатия.

Опция Bounding Box задает размеры документа: они могут соответствовать размерам экспортируемой области и всему размеру страницы. Последнее удобно вместо создания невидимого прямоугольника по размерам страницы, позволяющего в пакетах вёрстки точно позиционировать EPS относительно нижерасположенного изображения.

Корректировать параметры Trapping требуется только в особых случаях. Always Overprint Black сигнализирует RIP запечатывать области с чёрным цветом поверх остальных цветов, Preserve Document Overprint Settings сохраняет в файле параметры overprint, указанные в программе вручную.

Bleed Area устанавливает величину вылета документа за размеры страницы (по умолчанию в EPS обрезается вся информация, выходящая за её пределы).

Если возникают сомнения в корректности созданного файла, оптимальный способ проверки — растрирование в любом растровом редакторе (например, в Photoshop), а лучше всего — в программном RIP. Конечно, такие испытания не дают полной гарантии успеха, но практически всегда позволят обнаружить потенциальные проблемы и предпринять адекватные меры для их устранения.

Настройки CorelDRAW при сохранении в EPS

Как использовать и редактировать обтравочные маски в Illustrator

Руководство пользователя Отмена

Поиск

Последнее обновление: 24 мая 2023 г. 05:01:05 по Гринвичу

1. Руководство пользователя Illustrator
2. Знакомство с Illustrator
   1. Введение в Illustrator
      1. Что нового в Illustrator
      2. Общие вопросы
      3. Системные требования Illustrator
      4. Иллюстратор для Apple Silicon
   2. Рабочее пространство
      1. Основы рабочего пространства
      2. Учитесь быстрее с помощью панели Illustrator Discover
      3. Создание документов
      4. Панель инструментов
      5. Сочетания клавиш по умолчанию
      6. Настройка сочетаний клавиш
      7. Введение в монтажные области
      8. Управление монтажными областями
      9. Настройка рабочего пространства
      10. Панель свойств
      11. Установить предпочтения
      12. Сенсорное рабочее пространство
      13. Поддержка Microsoft Surface Dial в Illustrator
      14. Отмена изменений и управление историей дизайна
      15. Повернуть вид
      16. Линейки, сетки и направляющие
      17. Специальные возможности в Illustrator
      18. Безопасный режим
      19. Посмотреть работу
      20. Использование панели Touch Bar с Illustrator
      21. Файлы и шаблоны
   3. Инструменты в Illustrator
      1. Обзор инструментов
      2. Инструменты выбора
         1. Выбор

         2. Прямой выбор
         3. Выбор группы
         4. Волшебная палочка
         5. Лассо
         6. Монтажная область
      3. Инструменты навигации
         1. Рука
         2. Повернуть вид

         3. Зум
      4. Инструменты для рисования
         1. Градиент

         2. Сетка
         3. Конструктор форм
      5. Текстовые инструменты
         1. Тип

         2. Введите путь
         3. Вертикальный тип
      6. Инструменты для рисования
         1. Перо
         2. Добавить опорную точку
         3. Удалить опорную точку
         4. Анкерная точка
         5. Кривизна
         6. Линейный сегмент
         7. Прямоугольник
         8. Прямоугольник со скругленными углами
         9. Эллипс
         10. Полигон
         11. Звезда
         12. Кисть
         13. Кисть-клякса
         14. Карандаш
         15. Формирователь
         16. Срез
      7. Инструменты модификации
         1. Поворот
         2. Отражение
         3. Весы
         4. Ножницы
         5. Ширина
         6. Свободная трансформация
         7. Пипетка
         8. Смесь
         9. Ластик
         10. Ножницы
   4. Быстрые действия
      1. Ретро-текст
      2. Неоновый светящийся текст
      3. Старый школьный текст
      4. Перекрасить
      5. Преобразование эскиза в вектор
3. Illustrator для iPad
   1. Знакомство с Illustrator для iPad
      1. Обзор Illustrator для iPad
      2. Illustrator на iPad: часто задаваемые вопросы
      3. Системные требования | Иллюстратор на iPad
      4. Что можно и что нельзя делать в Illustrator на iPad
   2. Рабочая область
      1. Рабочая область Illustrator на iPad
      2. Сенсорные клавиши и жесты
      3. Сочетания клавиш для Illustrator на iPad
      4. Управление настройками приложения
   3. Документы
      1. Работа с документами в Illustrator на iPad
      2. Импорт документов Photoshop и Fresco
   4. Выбрать и расположить объекты
      1. Создать повторяющиеся объекты
      2. Смешивание объектов
   5. Рисование
      1. Рисование и редактирование контуров
      2. Рисование и редактирование фигур
   6. Тип
      1. Работа с шрифтом и шрифтами
      2. Создание текстовых рисунков по траектории
      3. Добавьте свои собственные шрифты
   7. Работа с изображениями
      1. Векторизация растровых изображений
   8. Цвет
      1. Применение цветов и градиентов
4. Облачные документы
   1. Основы
      1. Работа с облачными документами Illustrator
      2. Общий доступ и совместная работа над облачными документами Illustrator
      3. Делитесь документами для ознакомления
      4. Обновление облачного хранилища для Adobe Illustrator
      5. Облачные документы Illustrator | Общие вопросы
   2. Устранение неполадок
      1. Устранение неполадок при создании или сохранении облачных документов Illustrator
      2. Устранение неполадок с облачными документами Illustrator
5. Добавление и редактирование содержимого
   1. Рисование
      1. Основы рисования
      2. Редактировать пути
      3. Нарисуйте пиксельную графику
      4. Рисование с помощью инструментов «Перо», «Кривизна» или «Карандаш»
      5. Рисование простых линий и фигур
      6. Рисование прямоугольных и полярных сеток
      7. Нарисуйте и отредактируйте блики
      8. Трассировка изображения
      9. Упростить путь
      10. Инструменты для работы с символами и наборы символов
      11. Настройка сегментов пути
      12. Создайте цветок за 5 простых шагов
      13. Создание и редактирование сетки перспективы
      14. Рисование и изменение объектов на сетке перспективы
      15. Использовать объекты как символы для многократного использования

      16. Рисование путей с выравниванием по пикселям для рабочих веб-процессов
   2. 3D-объекты и материалы
      1. О 3D-эффектах в Illustrator

      2. Создание 3D-графики

      3. Изображение карты поверх 3D-объектов
      4. Создать 3D-текст
      5. Создание 3D-объектов
   3. Цвет
      1. О цвете
      2. Выберите цвета
      3. Использование и создание образцов
      4. Настройка цветов
      5. Использование панели «Темы Adobe Color»
      6. Цветовые группы (гармонии)
      7. Панель цветовых тем
      8. Перекрасьте изображение за считанные секунды, используя простую текстовую подсказку
      9. Перекрасьте свою работу

   4. Покраска
      1. О покраске
      2. Краска с заливками и штрихами
      3. Группы быстрой заливки
      4. Градиенты
      5. Щетки
      6. Прозрачность и режимы наложения
      7. Применить обводку к объекту
      8. Создание и редактирование рисунков
      9. Сетки
      10. Узоры
   5. Выбрать и расположить объекты
      1. Выбрать объекты
      2. слоев
      3. Группировать и расширять объекты
      4. Перемещение, выравнивание и распределение объектов
      5. Объекты стека
      6. Блокировка, скрытие и удаление объектов
      7. Копировать и дублировать объекты
      8. Вращать и отражать объекты
      9. Переплетение объектов
   6. Изменение формы объектов
      1. Обрезка изображений
      2. Преобразование объектов
      3. Объединить предметы
      4. Вырезать, делить и обрезать объекты
      5. Марионеточная деформация
      6. Масштабирование, сдвиг и искажение объектов
      7. Смешивание объектов
      8. Изменение формы с помощью конвертов
      9. Изменение формы объектов с эффектами
      10. Создавайте новые фигуры с помощью инструментов Shaper и Shape Builder
      11. Работа с динамическими углами
      12. Усовершенствованные рабочие процессы изменения формы с поддержкой сенсорного ввода
      13. Редактировать обтравочные маски
      14. Живые фигуры
      15. Создание фигур с помощью инструмента Shape Builder
      16. Глобальное редактирование
   7. Тип
      1. Добавление текста и работа с текстовыми объектами
      2. Создание маркированных и нумерованных списков
      3. Управление текстовой областью
      4. Шрифты и типографика
      5. Определение шрифтов по изображениям и выделенному тексту
      6. Добавить основное форматирование к тексту
      7. Добавить расширенное форматирование к тексту
      8. Импорт и экспорт текста
      9. Формат абзацев
      10. Специальные символы
      11. Создать тип по пути
      12. Стили символов и абзацев
      13. Вкладки
      14. Поиск отсутствующих шрифтов (рабочий процесс Typekit)
      15. Арабский и еврейский шрифт
      16. Шрифты | Часто задаваемые вопросы и советы по устранению неполадок
      17. Создать 3D текстовый эффект
      18. Креативный типографский дизайн
      19. Тип масштабирования и поворота
      20. Межстрочный и межсимвольный интервал
      21. Переносы и разрывы строк
      22. Орфографические и языковые словари
      23. Формат азиатских символов
      24. Композиторы для азиатских сценариев
      25. Создание текстового оформления с помощью объектов смешивания
      26. Создание текстового плаката с помощью Image Trace
   8. Создание спецэффектов
      1. Работа с эффектами
      2. Графические стили
      3. Атрибуты внешнего вида
      4. Создание эскизов и мозаик
      5. Тени, свечение и растушевка
      6. Краткое описание эффектов
   9. Веб-графика
      1. Передовой опыт создания веб-графики
      2. Графики
      3. СВГ
      4. Срезы и карты изображений
6. Импорт, экспорт и сохранение
   1. Импорт
      1. Размещение нескольких файлов
      2. Управление связанными и встроенными файлами
      3. Информация о ссылках
      4. Невстроенные изображения
      5. Импорт изображения из Photoshop
      6. Импорт растровых изображений
      7. Импорт файлов Adobe PDF
      8. Импорт файлов EPS, DCS и AutoCAD
   2. Библиотеки Creative Cloud в Illustrator
      1. Библиотеки Creative Cloud в Illustrator
   3. Сохранить
      1. Сохранить работу
   4. Экспорт
      1. Использование иллюстраций Illustrator в Photoshop
      2. Экспорт обложки
      3. Сбор активов и экспорт в пакетах
      4. Файлы пакетов
      5. Создание файлов Adobe PDF
      6. Извлечь CSS | Иллюстратор CC
      7. Опции Adobe PDF
      8. Информационная панель документа
7. Печать
   1. Подготовка к печати
      1. Подготовка документов к печати
      2. Изменить размер и ориентацию страницы
      3. Укажите метки обрезки для обрезки или выравнивания
      4. Начните работу с большим холстом
   2. Печать
      1. Надпечатка
      2. Печать с управлением цветом
      3. Печать PostScript
      4. Предустановки печати
      5. Следы принтера и кровотечения
      6. Распечатать и сохранить прозрачную иллюстрацию
      7. Ловушка
      8. Печать цветоделения
      9. Печать градиентов, сеток и цветовых сочетаний
      10. Белая надпечатка
8. Автоматизация задач
   1. Объединение данных с помощью панели переменных
   2. Автоматизация с помощью скриптов
   3. Автоматизация с действиями
9. Устранение неполадок
   1. Проблемы со сбоями
   2. Восстановление файлов после сбоя
   3. Проблемы с файлами
   4. Поддерживаемые форматы файлов
   5. Проблемы с драйвером устройства GPU
   6. Проблемы с устройством Wacom
   7. Проблемы с файлом DLL
   8. Проблемы с памятью
   9. Проблемы с файлом настроек
   10. Проблемы со шрифтами
   11. Проблемы с принтером
   12. Поделитесь отчетом о сбое с Adobe
   13. Повышение производительности Illustrator

Узнайте, как с помощью обтравочной маски можно маскировать части объекта или группы объектов.

Обтравочная маска — это объект, форма которого маскирует другие графические объекты, так что видны только области, лежащие в пределах фигуры, что, по сути, обрезает иллюстрацию по форме маски. Обтравочная маска и маскируемые объекты называются обтравочным набором . Вы можете создать набор отсечения из двух или более объектов или из всех объектов в группе или слое.

Следующие рекомендации применяются к созданию обтравочных масок:

• Объекты, которые вы маскируете, перемещаются в группу обтравочной маски на панели «Слои», если они еще не находятся там.

• Только векторные объекты могут быть обтравочными масками; однако любое произведение искусства можно замаскировать.

• Если вы используете слой или группу для создания обтравочной маски, первый объект в слое или группе маскирует все, что является подмножеством слоя или группы.

• Независимо от своих предыдущих атрибутов обтравочная маска превращается в объект без заливки или обводки.

  Совет . Используйте «Создать непрозрачную маску» на панели «Прозрачность», чтобы создавать уникальные прозрачные маски.


Скрытие частей объектов с помощью обтравочной маски

1. Создать объект, который вы хотите использовать в качестве маски.

   Этот объект называется обтравочным контуром . Только векторные объекты могут быть обтравочными контурами.

2. Переместите обтравочный контур над объектами, которые вы хотите маску в порядке укладки.

3. Выберите обтравочный контур и объекты, которые вы хотите маска.

4. Выберите «Объект» > «Обтравочная маска» > Делать.

   Чтобы создать обтравочный контур из области перекрытия двух или более объектов, сначала сгруппируйте объекты.


Создание обтравочной маски для группы или слоя

1. Создать объект, который вы хотите использовать в качестве маски.

   Этот объект называется обтравочным контуром . Только векторные объекты могут быть обтравочными контурами.

2. Переместите обтравочный контур и объекты, которые вы хотите замаскировать в слой или группу.

3. На панели «Слои» убедитесь, что маскирующий объект находится в верхней части группы или слоя, а затем щелкните имя слоя или группы.

4. Нажмите кнопку «Создать/освободить обтравочные маски» внизу. на панели «Слои» или выберите «Создать обтравочную маску» на панели «Слои». меню панели.

Редактирование обтравочной маски

1. В на панели «Слои» выберите и укажите обтравочный контур. Или выберите обтравочный набор и выберите «Объект» > «Обтравочная маска» > «Редактировать». Маска.

2. Выполните любое из следующих действий:

   • Переместите обтравочный контур, перетаскивая центральную опорную точку объекта с помощью инструмента «Частичное выделение».
   • Измените форму обтравочного контура с помощью прямого выбора инструмент.
   • Применение заливки и обводки к обтравочному контуру.

   Чтобы выбрать все обтравочные контуры в документе, снимите выделение со всех иллюстраций. Затем выберите «Выделение» > «Объект» > «Обтравочные маски».


Редактирование контуров в наборе отсечения

Для редактирования частей пути, выходящих за пределы обтравочной маски, вы должны сначала выбрать конкретный путь внутри в границе обтравочной маски, а затем отредактируйте путь.

1. Выполните одно из следующих действий:

   • Выберите путь на панели «Слои».
   • Расположите инструмент «Частичное выделение» над частью пути, который появляется в маске. Когда контур пути появится, щелкните по нему.

   Чтобы выбрать обрезанный контур, щелкнув его, необходимо щелкнуть его часть, которая появляется внутри маски.


2. Изменить путь.

Добавление или удаление объекта из маскированного изображения

Чтобы добавить или удалить объект из маскированного изображения, на панели «Слои» перетащите объект в группу или слой, содержащий обтравочный контур, или из него.

Освобождение объектов от обтравочной маски

1. Делать один из следующих:

   • Выберите группу, содержащую отсечение маску и выберите «Объект» > «Обтравочная маска» > Выпускать.
   • На панели «Слои» щелкните имя группы или слой, содержащий обтравочную маску. Щелкните Сделать/выпустить Обтравочные маски в нижней части панели или выберите «Отпустить». Обтравочная маска из меню панели.

   Поскольку обтравочной маске была назначена заливка и значение обводки None, теперь оно не видно, пока вы его не выберете или назначьте ему новые атрибуты рисования.

Больше похожего

• Наглядное руководство — создание маски
• Видеоруководство. Создание базовой обтравочной маски
• Обзор панели «Слои»
• Видеоруководство. Использование масок непрозрачности
• Наложение объектов

Войдите в свою учетную запись

Войти

Управление учетной записью

Как использовать и редактировать обтравочные маски в Illustrator

Руководство пользователя Отмена

Поиск

Последнее обновление: 28 декабря 2022 г. 19:24:53 по Гринвичу

1. Руководство пользователя Illustrator
2. Знакомство с Illustrator
   1. Введение в Illustrator
      1. Что нового в Illustrator
      2. Общие вопросы
      3. Системные требования Illustrator
      4. Иллюстратор для Apple Silicon
   2. Рабочее пространство
      1. Основы рабочего пространства
      2. Учитесь быстрее с помощью панели Illustrator Discover
      3. Создание документов
      4. Панель инструментов
      5. Сочетания клавиш по умолчанию
      6. Настройка сочетаний клавиш
      7. Введение в монтажные области
      8. Управление монтажными областями
      9. Настройка рабочего пространства
      10. Панель свойств
      11. Установить предпочтения
      12. Сенсорное рабочее пространство
      13. Поддержка Microsoft Surface Dial в Illustrator
      14. Отмена изменений и управление историей дизайна
      15. Повернуть вид
      16. Линейки, сетки и направляющие
      17. Специальные возможности в Illustrator
      18. Безопасный режим
      19. Посмотреть работу
      20. Использование панели Touch Bar с Illustrator
      21. Файлы и шаблоны
   3. Инструменты в Illustrator
      1. Обзор инструментов
      2. Инструменты выбора
         1. Выбор

         2. Прямой выбор
         3. Выбор группы
         4. Волшебная палочка
         5. Лассо
         6. Монтажная область
      3. Инструменты навигации
         1. Рука
         2. Повернуть вид

         3. Зум
      4. Инструменты для рисования
         1. Градиент

         2. Сетка
         3. Конструктор форм
      5. Текстовые инструменты
         1. Тип

         2. Введите путь
         3. Вертикальный тип
      6. Инструменты для рисования
         1. Перо
         2. Добавить опорную точку
         3. Удалить опорную точку
         4. Анкерная точка
         5. Кривизна
         6. Линейный сегмент
         7. Прямоугольник
         8. Прямоугольник со скругленными углами
         9. Эллипс
         10. Полигон
         11. Звезда
         12. Кисть
         13. Кисть-клякса
         14. Карандаш
         15. Формирователь
         16. Срез
      7. Инструменты модификации
         1. Поворот
         2. Отражение
         3. Весы
         4. Ножницы
         5. Ширина
         6. Свободное преобразование
         7. Пипетка
         8. Смесь
         9. Ластик
         10. Ножницы
   4. Быстрые действия
      1. Ретро-текст
      2. Неоновый светящийся текст
      3. Старый школьный текст
      4. Перекрасить
      5. Преобразование эскиза в вектор
3. Illustrator для iPad
   1. Знакомство с Illustrator для iPad
      1. Обзор Illustrator для iPad
      2. Illustrator на iPad: часто задаваемые вопросы
      3. Системные требования | Иллюстратор на iPad
      4. Что можно и что нельзя делать в Illustrator на iPad
   2. Рабочая область
      1. Рабочая область Illustrator на iPad
      2. Сенсорные клавиши и жесты
      3. Сочетания клавиш для Illustrator на iPad
      4. Управление настройками приложения
   3. Документы
      1. Работа с документами в Illustrator на iPad
      2. Импорт документов Photoshop и Fresco
   4. Выбрать и расположить объекты
      1. Создать повторяющиеся объекты
      2. Смешивание объектов
   5. Рисунок
      1. Рисование и редактирование путей
      2. Рисование и редактирование фигур
   6. Тип
      1. Работа с шрифтом и шрифтами
      2. Создание текстовых рисунков по траектории
      3. Добавьте свои собственные шрифты
   7. Работа с изображениями
      1. Векторизация растровых изображений
   8. Цвет
      1. Применение цветов и градиентов
4. Облачные документы
   1. Основы
      1. Работа с облачными документами Illustrator
      2. Общий доступ и совместная работа над облачными документами Illustrator
      3. Делитесь документами для ознакомления
      4. Обновление облачного хранилища для Adobe Illustrator
      5. Облачные документы Illustrator | Общие вопросы
   2. Устранение неполадок
      1. Устранение неполадок при создании или сохранении облачных документов Illustrator
      2. Устранение неполадок с облачными документами Illustrator
5. Добавление и редактирование содержимого
   1. Рисование
      1. Основы рисования
      2. Редактировать пути
      3. Нарисуйте пиксельную графику
      4. Рисование с помощью инструментов «Перо», «Кривизна» или «Карандаш»
      5. Рисование простых линий и фигур
      6. Трассировка изображения
      7. Упростить путь
      8. Определение сетки перспективы
      9. Инструменты для работы с символами и наборы символов
      10. Настройка сегментов пути
      11. Создайте цветок за 5 простых шагов
      12. Перспективный рисунок
      13. Символы
      14. Рисование путей с выравниванием по пикселям для веб-процессов
   2. 3D-объекты и материалы
      1. О 3D-эффектах в Illustrator

      2. Создание 3D-графики

      3. Изображение карты поверх 3D-объектов
      4. Создать 3D-текст
      5. Создание 3D-объектов
   3. Цвет
      1. О цвете
      2. Выберите цвета
      3. Использование и создание образцов
      4. Настройка цветов
      5. Использование панели «Темы Adobe Color»
      6. Цветовые группы (гармонии)
      7. Панель «Цветовые темы»
      8. Перекрасьте свою работу

   4. Покраска
      1. О покраске
      2. Краска с заливками и штрихами
      3. Группы быстрой заливки
      4. Градиенты
      5. Щетки
      6. Прозрачность и режимы наложения
      7. Применить обводку к объекту
      8. Создание и редактирование рисунков
      9. Сетки
      10. Узоры
   5. Выбрать и расположить объекты
      1. Выбрать объекты
      2. слоев
      3. Группировать и расширять объекты
      4. Перемещение, выравнивание и распределение объектов
      5. Объекты стека
      6. Блокировка, скрытие и удаление объектов
      7. Копировать и дублировать объекты
      8. Вращать и отражать объекты
      9. Переплетение объектов
   6. Изменение формы объектов
      1. Обрезка изображений
      2. Преобразование объектов
      3. Объединить предметы
      4. Вырезать, делить и обрезать объекты
      5. Марионеточная деформация
      6. Масштабирование, сдвиг и искажение объектов
      7. Смешивание объектов
      8. Изменение формы с помощью конвертов
      9. Изменение формы объектов с эффектами
      10. Создавайте новые фигуры с помощью инструментов Shaper и Shape Builder
      11. Работа с динамическими углами
      12. Усовершенствованные рабочие процессы изменения формы с поддержкой сенсорного ввода
      13. Редактировать обтравочные маски
      14. Живые фигуры
      15. Создание фигур с помощью инструмента Shape Builder
      16. Глобальное редактирование
   7. Тип
      1. Добавление текста и работа с текстовыми объектами
      2. Создание маркированных и нумерованных списков
      3. Управление текстовой областью
      4. Шрифты и типографика
      5. Определение шрифтов по изображениям и выделенному тексту
      6. Тип формата
      7. Импорт и экспорт текста
      8. Формат абзацев
      9. Специальные символы
      10. Создать тип по пути
      11. Стили символов и абзацев
      12. Вкладки
      13. Поиск отсутствующих шрифтов (рабочий процесс Typekit)
      14. Арабский и еврейский шрифт
      15. Шрифты | Часто задаваемые вопросы и советы по устранению неполадок
      16. Создать 3D текстовый эффект
      17. Креативный типографский дизайн
      18. Тип масштабирования и поворота
      19. Межстрочный и межсимвольный интервал
      20. Переносы и разрывы строк
      21. Орфографические и языковые словари
      22. Формат азиатских символов
      23. Композиторы для азиатских сценариев
      24. Создание текстового оформления с помощью объектов смешивания
      25. Создание текстового плаката с помощью Image Trace
   8. Создание спецэффектов
      1. Работа с эффектами
      2. Графические стили
      3. Атрибуты внешнего вида
      4. Создание эскизов и мозаик
      5. Тени, свечение и растушевка
      6. Краткое описание эффектов
   9. Веб-графика
      1. Передовой опыт создания веб-графики
      2. Графики
      3. СВГ
      4. Срезы и карты изображений
6. Импорт, экспорт и сохранение
   1. Импорт
      1. Поместить несколько файлов
      2. Управление связанными и встроенными файлами
      3. Информация о ссылках
      4. Невстроенные изображения
      5. Импорт изображения из Photoshop
      6. Импорт растровых изображений
      7. Импорт файлов Adobe PDF
      8. Импорт файлов EPS, DCS и AutoCAD
   2. Библиотеки Creative Cloud в Illustrator
      1. Библиотеки Creative Cloud в Illustrator
   3. Сохранить
      1. Сохранить произведение
   4. Экспорт
      1. Использование иллюстраций Illustrator в Photoshop
      2. Экспорт обложки
      3. Сбор активов и экспорт в пакетах
      4. Файлы пакетов
      5. Создание файлов Adobe PDF
      6. Извлечь CSS | Иллюстратор CC
      7. Опции Adobe PDF
      8. Информационная панель документа
7. Печать
   1. Подготовка к печати
      1. Подготовка документов к печати
      2. Изменить размер и ориентацию страницы
      3. Укажите метки обрезки для обрезки или выравнивания
      4. Начните работу с большим холстом
   2. Печать
      1. Надпечатка
      2. Печать с управлением цветом
      3. Печать PostScript
      4. Предустановки печати
      5. Следы принтера и кровотечения
      6. Распечатать и сохранить прозрачную иллюстрацию
      7. Ловушка
      8. Печать цветоделения
      9. Печать градиентов, сеток и цветовых сочетаний
      10. Белая надпечатка
8. Автоматизация задач
   1. Объединение данных с использованием панели переменных
   2. Автоматизация с помощью скриптов
   3. Автоматизация с действиями
9. Устранение неполадок
   1. Проблемы со сбоями
   2. Восстановление файлов после сбоя
   3. Проблемы с файлами
   4. Поддерживаемые форматы файлов
   5. Проблемы с драйвером устройства GPU
   6. Проблемы с устройством Wacom
   7. Проблемы с файлом DLL
   8. Проблемы с памятью
   9. Проблемы с файлом настроек
   10. Проблемы со шрифтами
   11. Проблемы с принтером
   12. Отправить отчет о сбое с помощью Adobe
   13. Повышение производительности Illustrator

Узнайте, как с помощью обтравочной маски можно маскировать части объекта или группы объектов.

Обтравочная маска — это объект, форма которого маскирует другие графические объекты, так что видны только области, лежащие в пределах фигуры, что, по сути, обрезает иллюстрацию по форме маски. Обтравочная маска и маскируемые объекты называются 9Набор клипс 0689. Вы можете создать набор отсечения из двух или более объектов или из всех объектов в группе или слое.

Следующие рекомендации применяются к созданию обтравочных масок:

• Объекты, которые вы маскируете, перемещаются в группу обтравочной маски на панели «Слои», если они еще не находятся там.

• Только векторные объекты могут быть обтравочными масками; однако любое произведение искусства можно замаскировать.

• Если вы используете слой или группу для создания обтравочной маски, первый объект в слое или группе маскирует все, что является подмножеством слоя или группы.

• Независимо от своих предыдущих атрибутов обтравочная маска превращается в объект без заливки или обводки.

  Совет . Используйте «Создать непрозрачную маску» на панели «Прозрачность», чтобы создавать уникальные прозрачные маски.


Скрытие частей объектов с помощью обтравочной маски

1. Создать объект, который вы хотите использовать в качестве маски.

   Этот объект называется обтравочным контуром . Только векторные объекты могут быть обтравочными контурами.

2. Переместите обтравочный контур над объектами, которые вы хотите маску в порядке укладки.

3. Выберите обтравочный контур и объекты, которые вы хотите маска.

4. Выберите «Объект» > «Обтравочная маска» > Делать.

   Чтобы создать обтравочный контур из области перекрытия двух или более объектов, сначала сгруппируйте объекты.


Создание обтравочной маски для группы или слоя

1. Создать объект, который вы хотите использовать в качестве маски.

   Этот объект называется обтравочным контуром . Только векторные объекты могут быть обтравочными контурами.

2. Переместите обтравочный контур и объекты, которые вы хотите замаскировать в слой или группу.

3. На панели «Слои» убедитесь, что маскирующий объект находится в верхней части группы или слоя, а затем щелкните имя слоя или группы.

4. Нажмите кнопку «Создать/освободить обтравочные маски» внизу. на панели «Слои» или выберите «Создать обтравочную маску» на панели «Слои». меню панели.

Редактирование обтравочной маски

1. В на панели «Слои» выберите и укажите обтравочный контур. Или выберите обтравочный набор и выберите «Объект» > «Обтравочная маска» > «Редактировать». Маска.

2. Выполните любое из следующих действий:

   • Переместите обтравочный контур, перетаскивая центральную опорную точку объекта с помощью инструмента «Частичное выделение».
   • Измените форму обтравочного контура с помощью прямого выбора инструмент.
   • Применение заливки и обводки к обтравочному контуру.

   Чтобы выбрать все обтравочные контуры в документе, снимите выделение со всех иллюстраций. Затем выберите «Выделение» > «Объект» > «Обтравочные маски».


Редактирование контуров в наборе отсечения

Для редактирования частей пути, выходящих за пределы обтравочной маски, вы должны сначала выбрать конкретный путь внутри в границе обтравочной маски, а затем отредактируйте путь.

1. Выполните одно из следующих действий:

   • Выберите путь на панели «Слои».
   • Расположите инструмент «Частичное выделение» над частью пути, который появляется в маске. Когда контур пути появится, щелкните по нему.

   Чтобы выбрать обрезанный контур, щелкнув его, необходимо щелкнуть его часть, которая появляется внутри маски.

   No related posts.
