7 онлайн-сервисов для создания блок-схем
Работу с блок-схемами, скорее всего, нельзя считать развлечением, но нельзя отрицать, что они невероятно полезны. С их помощью сложные процессы можно разбить на множество мелких и тогда они уже не будут казаться такими сложными.
Хотя существуют отличные программы для построения блок-схем для Windows и других платформ. Вы даже можете создавать их в Excel или Microsoft Word. Но лучше всего использовать специализированные онлайн-сервисы.
Lucidchart
Lucidchart является самым популярным онлайн-сервисом для построения блок-схем. Удобный интерфейс позволяет легко создавать блок-схемы и управлять ими. На выбор есть готовые шаблоны, но можно начать работу и с чистого листа.
Так как это довольно мощный инструмент он имеет бесплатный и 3 платных тарифных плана — 6 долларов для продвинутого домашнего использования, 9 долларов за профессиональную версию и 20 долларов для команды.
Если вы пользуетесь бесплатной учетной записью, вы получаете только 25 Мб памяти и до пяти документов.
Платные тарифы предоставляют больше возможностей, например: больший размер хранилища, неограниченное количество форм и документов, связывание данных, импорт в Microsoft Visio и многое другое.
Но даже бесплатная учетная запись дает доступ к основным формам, стрелкам и текстовым полям. Этого будет достаточно в большинстве случаев. Для бесплатного тарифа также доступна возможность совместной работы. Но есть некоторые ограничения. Например, представитель какой-либо команды может сотрудничать с бесплатным пользователем, но бесплатный пользователь может редактировать схему только в том случае, если в ней менее 60 объектов и если в ней нет никаких объектов платного уровня.
Lucidchart поддерживает форматы JPEG, PDF, PNG, SVG и Visio (VDX). Существует даже поддержка импорта из Amazon Web Service (AWS), Visio (VSDX), Omnigraffle и многих других сервисов. Если вам нужно закончить блок-схему позже, все ваши данные будут храниться в их облаке, так что в следующий раз вы просто продолжите с того места, где остановились.
draw.io
Сервис draw.io подойдет для тех, кто ищет бесплатное решение для построения блок-схем. На этом сайте даже не нужно регистрироваться. Можно создать новую блок-схему с нуля или использовать готовый шаблон (их несколько десятков). Работать с draw.io довольно просто. Вы можете добавлять нужные фигуры, стрелки и другие объекты из бокового меню.
Все, что вам нужно сделать, чтобы начать работу, это один раз выбрать место для сохранения файлов, которое в дальнейшем запоминается и используется по умолчанию. Можно выбрать отдельную папку в Google Drive, Dropbox, OneDrive (сервис будет иметь доступ только к указанной папке) или место на жестком диске компьютера. Если вам нужно работать с другими людьми, Google Drive будет лучшим вариантом.
Сервис draw.io поддерживает импорт файлов формата JPEG, PNG, SVG, сторонних сервисов Gliffy, Lucidchart и VSDX. Диаграммы, которые вы создаете можно экспортировать в HTML, JPEG, PDF, PNG, SVG и XML.
Cacoo
Если совместная работа в реальном времени является для вас обязательным требованием, то обратите внимание на сервис Cacoo.
Он имеет множество шаблонов для проекта, будь то блок-схемы, модели или диаграммы. Cacoo имеет широкий выбор форм на выбор, независимо от типа проекта.
Лучшая особенность Cacoo — это возможность совместной работы в режиме реального времени. Несколько человек в вашей команде могут работать над блок-схемой одновременно. Кроме того, есть функция чата, так что вы можете видеть и комментировать изменения. Поскольку процесс работы может немного усложниться, когда несколько человек работают над одним документом одновременно, Cacoo предоставляет поля для заметок, чтобы вы могли отслеживать, кто участвует в изменениях.
Cacoo также отлично подходит для одиночных пользователей, так как вы получаете хранилище для 1000 листов, неограниченный общий доступ, импорт и экспорт в SVG.
Цены на Cacoo достаточно доступны. Тариф для команды из 3 человек начинается с $18 в месяц. Корпоративный тариф позволяет установить Cacoo на собственном сервере, стоимость такого варианта начинается с 600 долларов в год для 10 пользователей.
Все тарифы имеют 14-дневный бесплатной пробный период.
Gliffy
Если вам нужен простой инструмент для работы, то обратите внимание на сервис Gliffy. По сравнению с другими службами, Gliffy немного более схематичный. Это хороший вариант, когда вам нужно быстро построить блок-схему. Вы сможете создать хороший вариант всего за несколько кликов.
Есть встроенные базовые шаблоны, которые позволяют начать еще быстрей. Однако, когда вы начинаете настраивать свои блок-схемы, процесс редактирования уже не так прост, как, например, в Lucidchart. Есть несколько особенностей интерфейса, которые могут немного раздражать.
Gliffy предоставляет возможность поделиться и даже пригласить других людей просматривать, редактировать или оставлять комментарии. Но эти инструменты для совместной работы не такие эффективные, как у других сервисов. Gliffy предлагает тарифы, начинающиеся с $8 в месяц для обычных пользователей, и командный тариф за 60 долларов в год.
Wireflow
Wireflow — еще один бесплатный сервис.
Он лучше всего подойдет для веб-разработчиков и дизайнеров приложений. Симпатичный интерфейс предлагает множество иконок, которые вы можете перетащить на чистый лист и выстроить связь между ними.
Есть много стрелок и соединительных элементов на выбор, ими можно управлять с помощью перетаскивания. Когда вы закончите создавать свою диаграмму, вы можете экспортировать ее в формат JPG. Это самый большой недостаток Wireflow, так как вы не можете выбрать другой формат.
С другой стороны, сервис бесплатен, без каких-либо вариантов платных тарифов, так что это ожидаемо. Если все, что вам нужно, — это создать блок-схемы для демонстрации взаимодействия пользователей с ПО, то Wireflow отлично справится с этой задачей.
Textographo
Вам нужно создавать блок-схемы, но вы не хотите иметь дело с утомительной работой по размещению и изменению формы объектов и стрелок? Тогда попробуйте Textographo. Это уникальный сервис, который использует текстовые команды для создания блоков и связей между ними.
Программистам он явно понравится.
Все, что нужно сделать пользователю, — это ввести свою диаграмму в определенную текстовую форму, которая использует хештеги, ключевые слова и разметку. Textographo берет этот текст и превращает его в статические или анимированные диаграммы, которые используются в блок-схемах, ментальных картах и деревьях решения.
Как только вы разложите текст, Textographo автоматически приступит к работе и организует все в виде диаграммы. Поскольку Textographo сохраняет все документы в своем облаке, вы можете работать вместе со своей командой, приглашая ее просматривать, давать обратную связь и делиться идеями.
Существует два уровня учетной записи: Essentials и Premium. Уровень Essentials начинается с 8 долларов в месяц, если вы платите сразу за год, или 12 долларов в месяц. Премиум-версия стоит $19 в месяц.
Google Drawings
Если вы имеете учетную запись Google, то у вас уже есть доступ к сервису Google Drawings. Чтобы начать в нем работать нужно сначала открыть свой Google Диск, а затем нажать кнопку «Создать» и выбрать Google Drawings.
Все формы можно перемещать при помощи простого перетаскивания, а также изменять размер и поворачивать при необходимости. А поскольку Google Drawings работает через Google Drive, совместное использование не является проблемой. Просто пригласите участников вашей команды по электронной почте и дайте им разрешение на просмотр, редактирование или комментирование.
Вы сможете экспортировать блок-схему в виде файла изображения или SVG или опубликовать ее в интернете. Google Drawings можно использовать бесплатно, так как он находится в вашем аккаунте Google, где вы получаете 15 ГБ бесплатного хранилища для всех приложений Google.
Таблица истинности онлайн
Назначение сервиса. Онлайн-калькулятор предназначен для построения таблицы истинности для логического выражения.Таблица истинности – таблица содержащая все возможные комбинации входных переменных и соответствующее им значения на выходе.
Таблица истинности содержит 2n строк, где n – число входных переменных, и n+m – столбцы, где m – выходные переменные.
Построение СКНФ
Построение СДНФ
Построение полинома Жегалкина
Минимизация булевой функции методом Квайна
Например, логическое выражение
abc+ab~c+a~bc необходимо ввести так: a*b*c+a*b=c+a=b*cДля ввода данных в виде логической схемы используйте этот сервис.
Для булевой функции, заданной вектором значений (например, 00111011) используйте ввод данных через таблицу.
Правила ввода логической функции
- Вместо символа
v(дизъюнкция, ИЛИ) используйте знак +.
y).
- Максимальное количество переменных равно 10.
y).
Для создания любого логического устройства необходимо определить зависимость каждой из выходных переменных от действующих входных переменных такая зависимость называется переключательной функцией или функцией алгебры логики.
Функция алгебры логики называется полностью определённой если заданы все 2n её значения, где n – число выходных переменных.
Если определены не все значения, функция называется частично определённой.
Для представления функции алгебры логики используется следующие способы:
- словесное описание – это форма, которая используется на начальном этапе проектирования имеет условное представление.
- описание функции алгебры логики в виде таблицы истинности.
- описание функции алгебры логики в виде алгебраического выражения: используется две алгебраические формы ФАЛ:
а) ДНФ – дизъюнктивная нормальная форма
1) в таблице выбираются те строки переменных для которых функция на выходе =1.
2) для каждой строки переменных записывается логическое произведение; причём переменные =0 записываются с инверсией.
3) полученное произведение логически суммируется.
Fднф= X1*Х2*Х3 ∨ Х1x2Х3 ∨ Х1Х2x3 ∨ Х1Х2Х3
ДНФ называется совершенной, если все переменные имеют одинаковый ранг или порядок, т.е. в каждое произведение обязательно должны включаться все переменные в прямом или инверсном виде.
б) КНФ – конъюнктивная нормальна форма – это логическое произведение элементарных логических сумм.
КНФ может быть получена из таблицы истинности по следующему алгоритму:
1) выбираем наборы переменных для которых функция на выходе =0
2) для каждого набора переменных записываем элементарную логическую сумму, причём переменные =1 записываются с инверсией.
3) логически перемножаются полученные суммы.
Fскнф=(X
КНФ называется совершенной, если все переменные имеют одинаковый ранг.

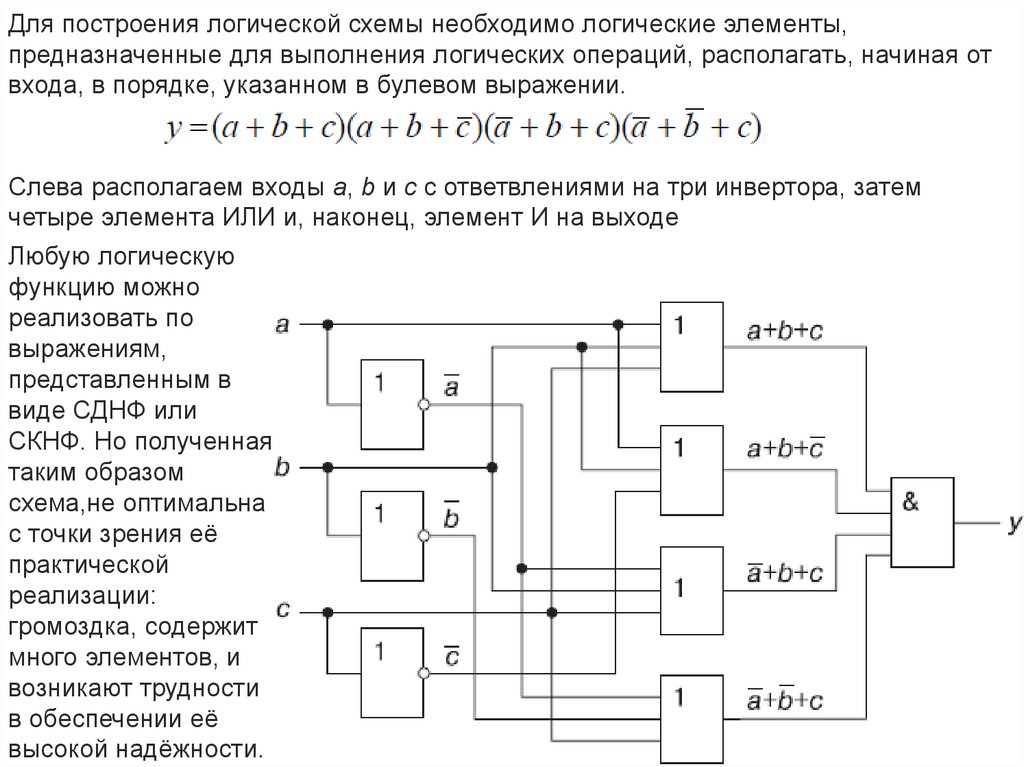

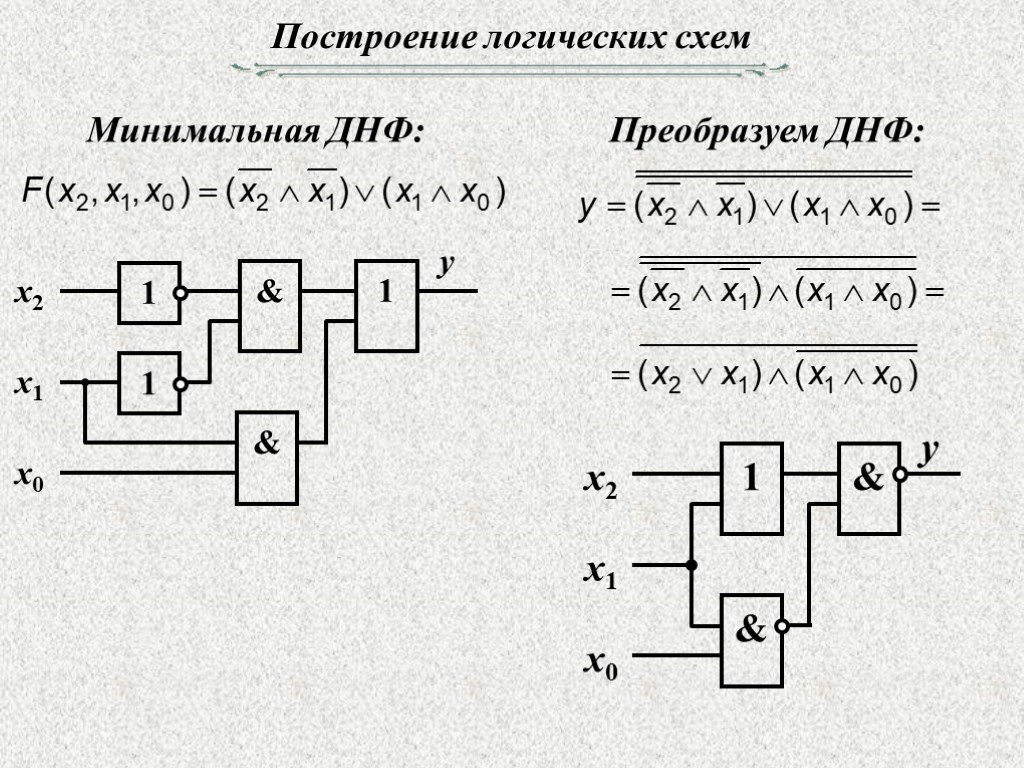

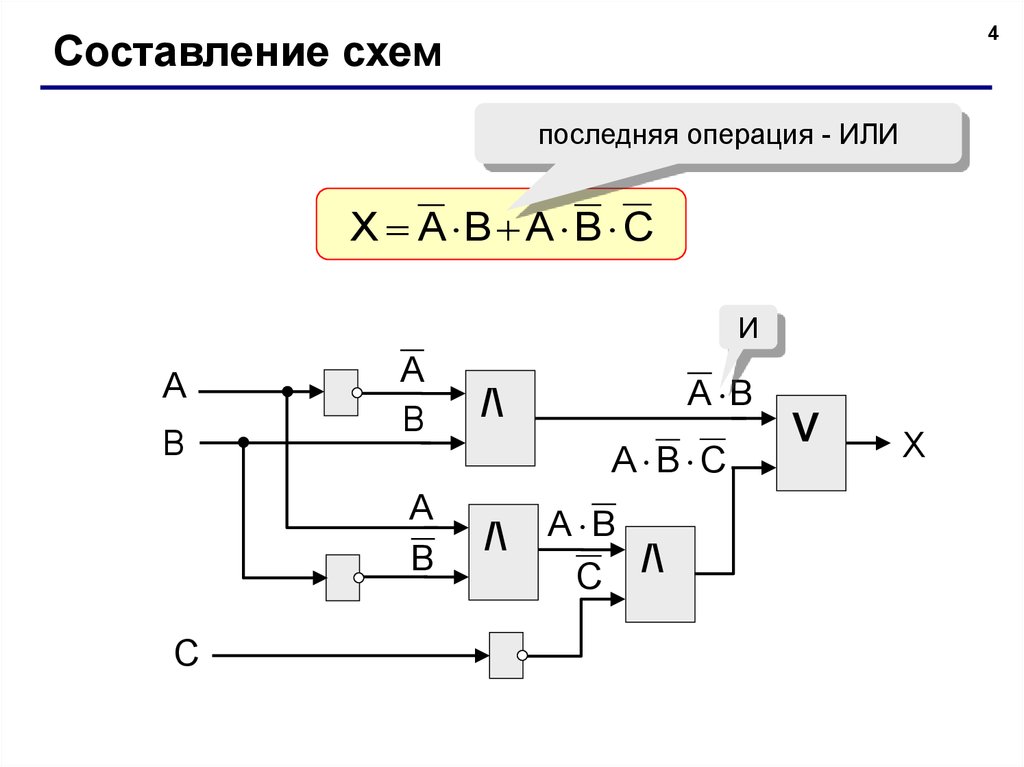

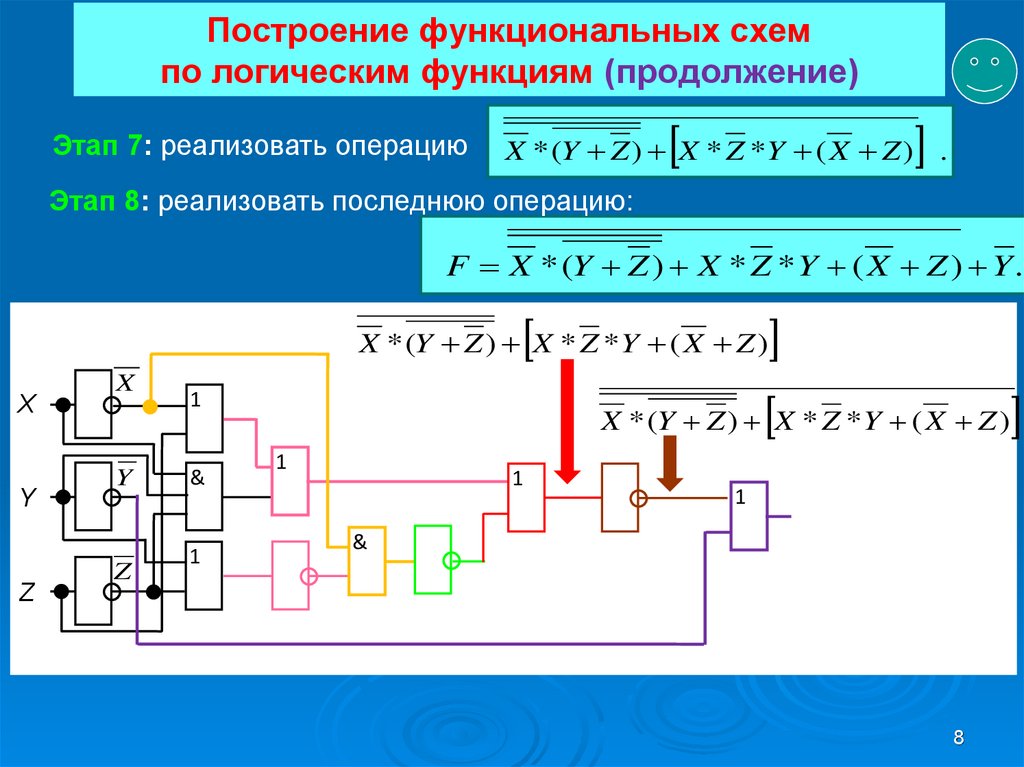

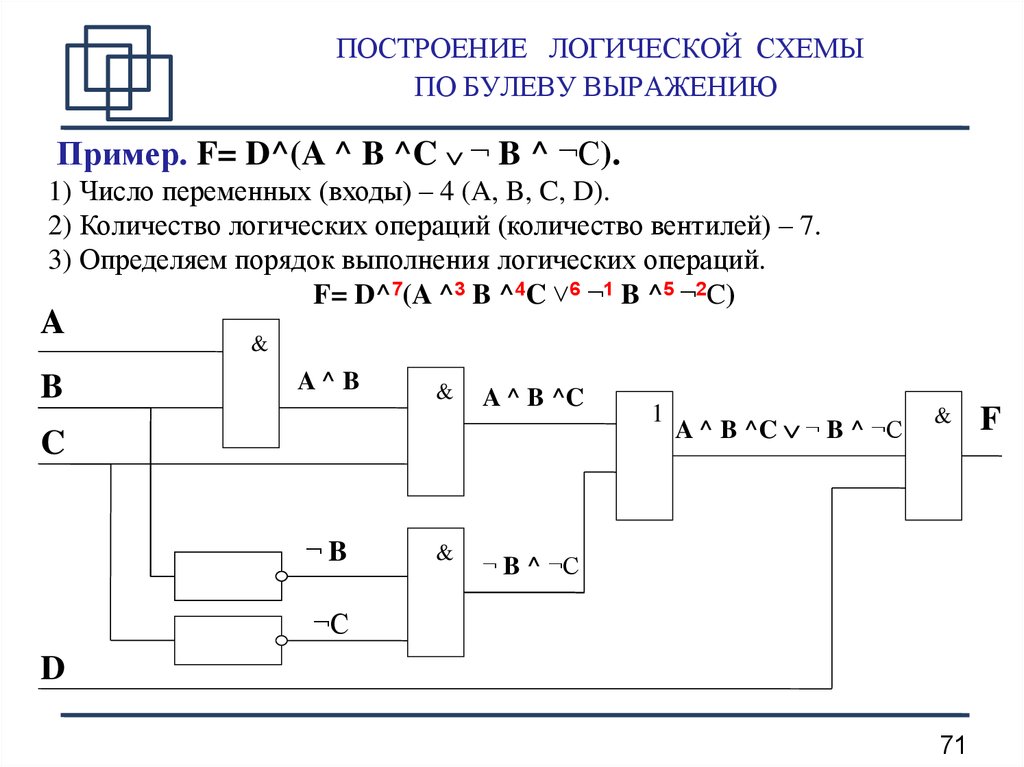

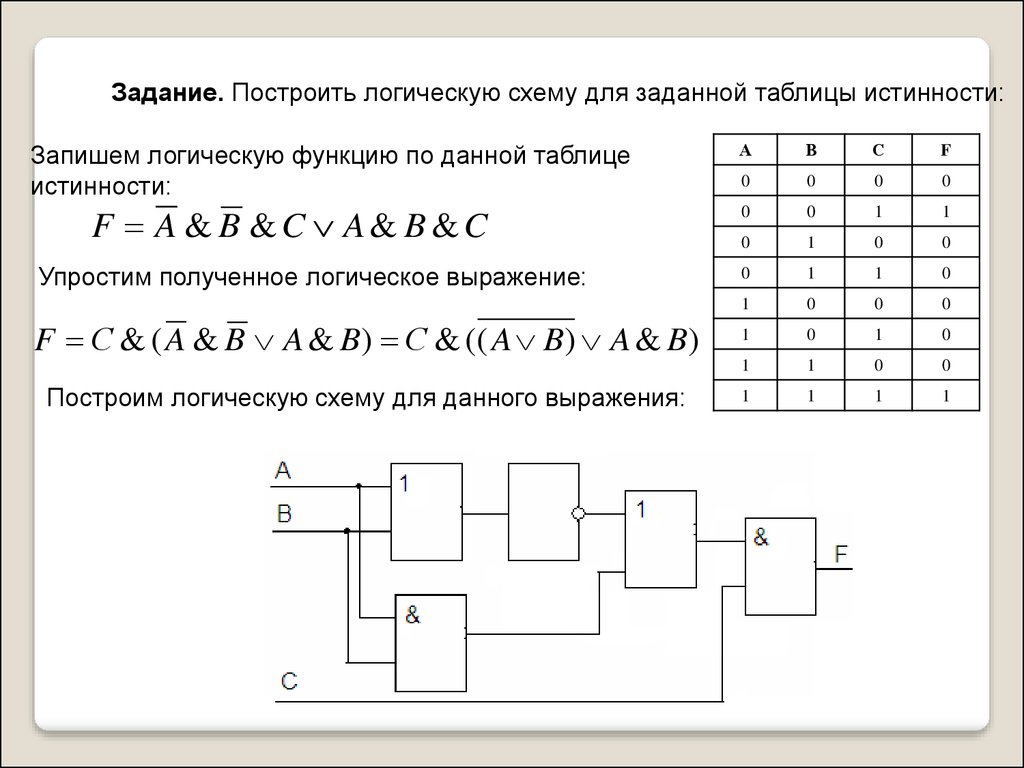

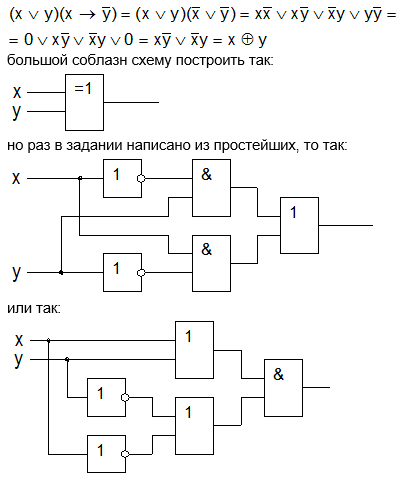

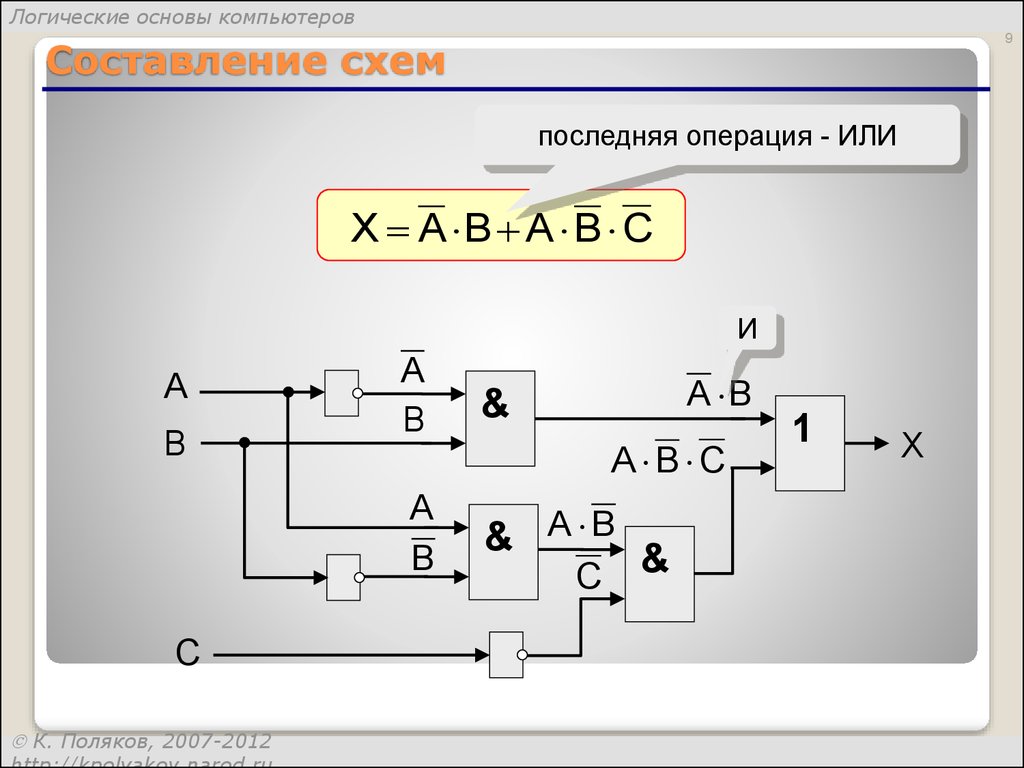

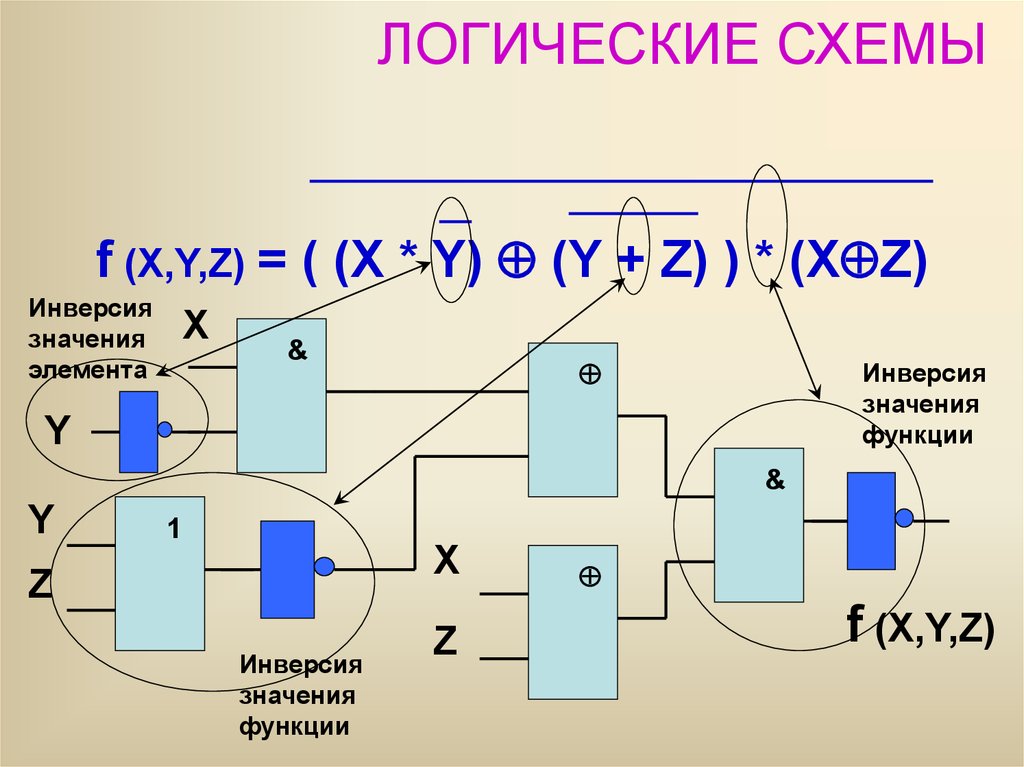

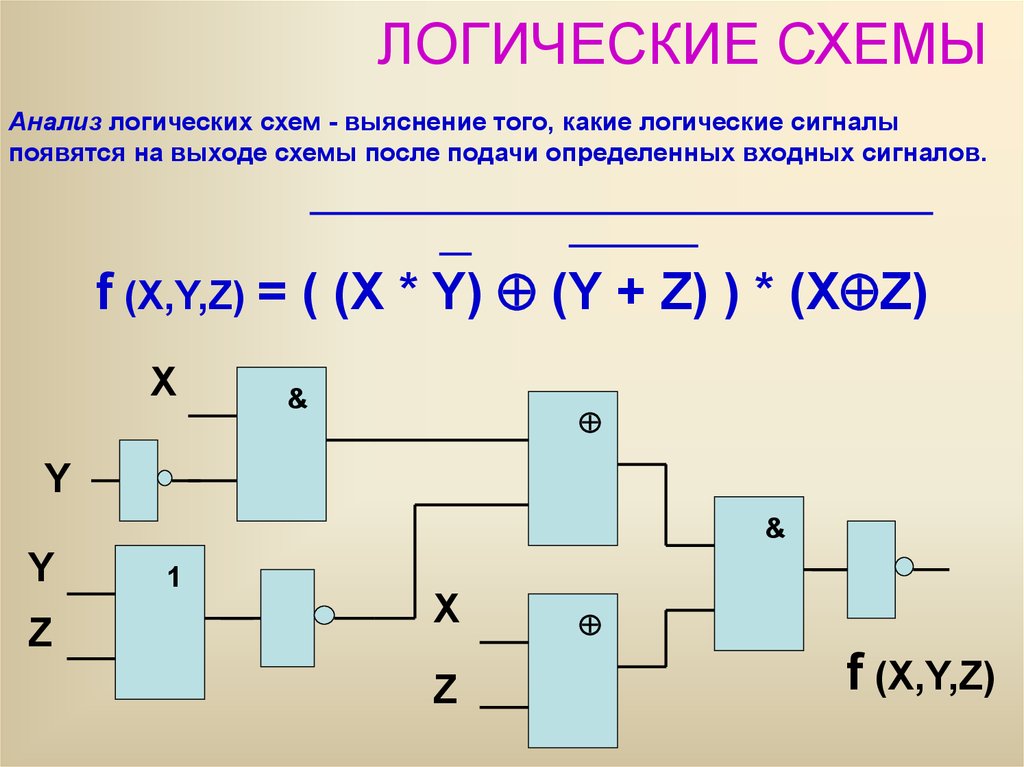

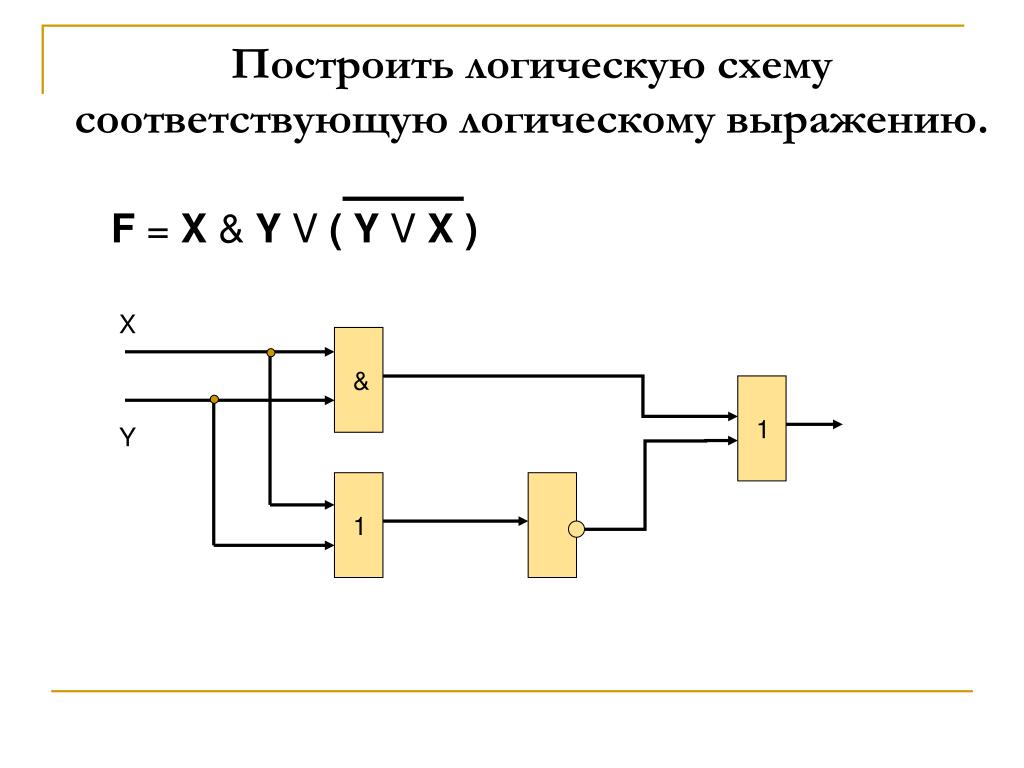

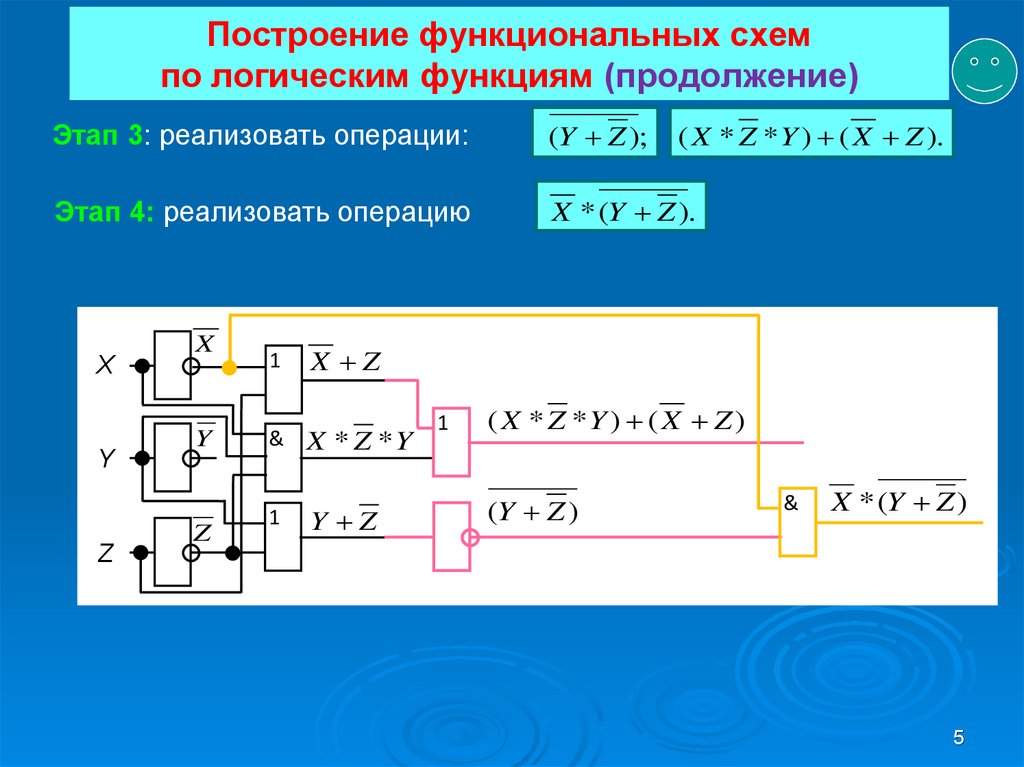

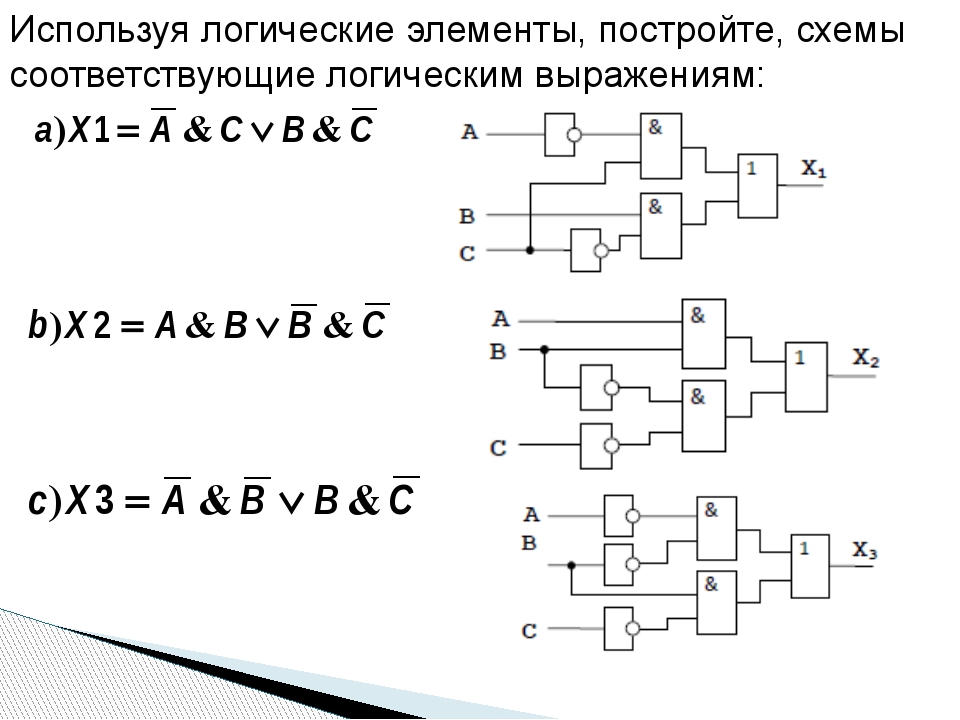

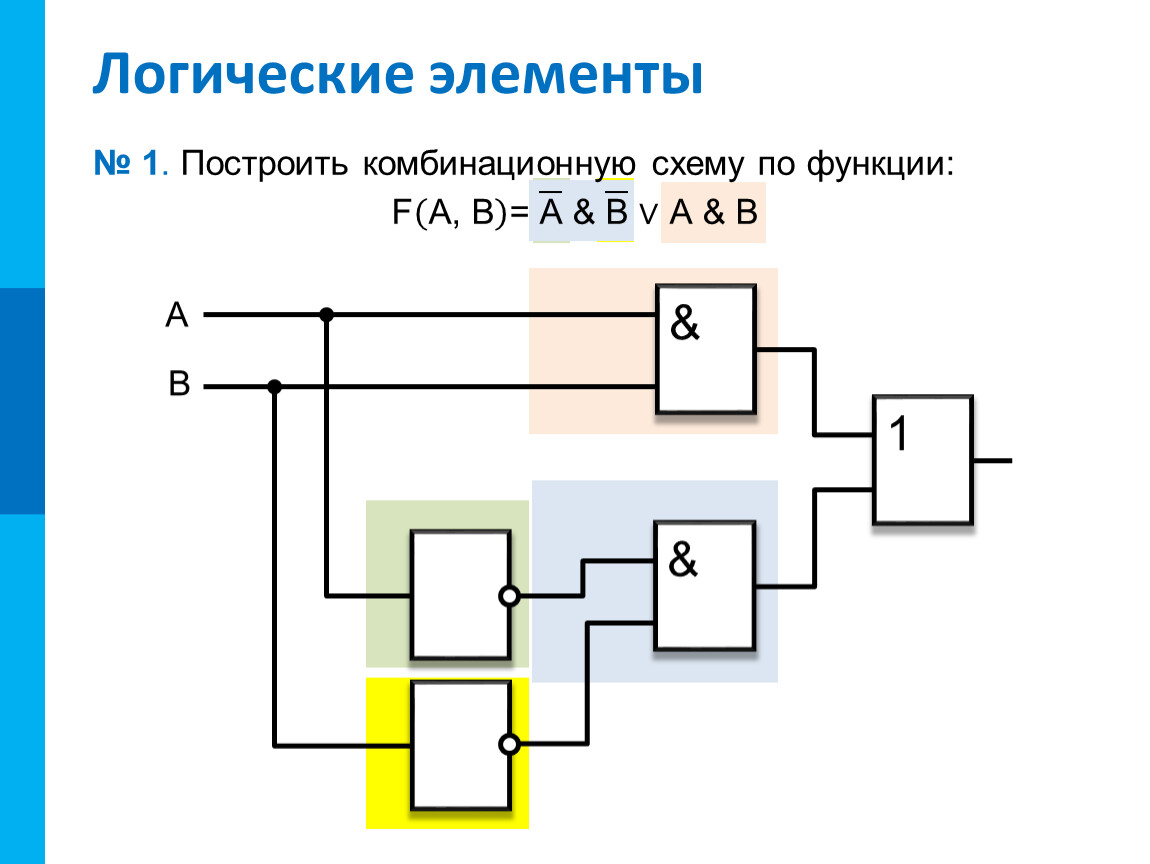

По алгебраической форме можно построить схему логического устройства, используя логические элементы.

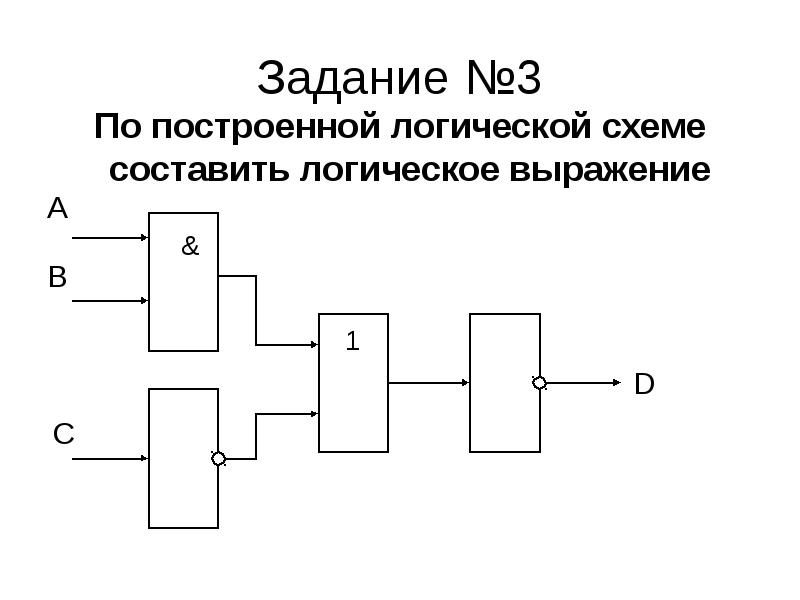

Рисунок1- Схема логического устройства

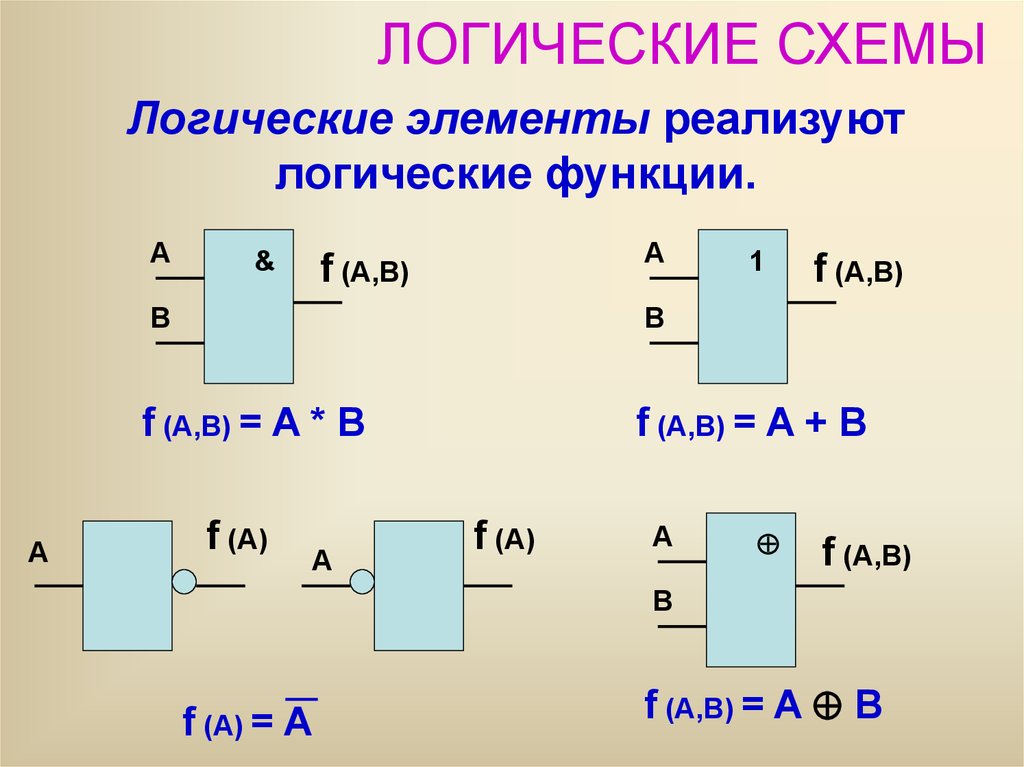

Все операции алгебры логики определяются таблицами истинности значений.
Таблица истинности определяет результат выполнения операции для
Операция НЕ — логическое отрицание (инверсия)
Логическая операция НЕ применяется к одному аргументу, в качестве которого может быть и простое, и сложное логическое выражение. Результатом операции НЕ является следующее:- если исходное выражение истинно, то результат его отрицания будет ложным;
- если исходное выражение ложно, то результат его отрицания будет истинным.
не А, Ā, not A, ¬А, !A
Результат операции отрицания НЕ определяется следующей таблицей истинности:
| A | не А |
| 0 | 1 |
| 1 | 0 |
Результат операции отрицания истинен, когда исходное высказывание ложно, и наоборот.
Операция ИЛИ — логическое сложение (дизъюнкция, объединение)
Логическая операция ИЛИ выполняет функцию объединения двух высказываний, в качестве которых может быть и простое, и сложное логическое выражение. Высказывания, являющиеся исходными для логической операции, называют аргументами. Результатом операции ИЛИ является выражение, которое будет истинным тогда и только тогда, когда истинно будет хотя бы одно из исходных выражений.Результат операции ИЛИ определяется следующей таблицей истинности:
| A | B | А или B |
| 0 | 0 | 0 |
| 1 | 1 | |
| 1 | 0 | 1 |
| 1 | 1 | 1 |
Результат операции ИЛИ истинен, когда истинно А, либо истинно В, либо истинно и А и В одновременно, и ложен тогда, когда аргументы А и В — ложны.
Операция И — логическое умножение (конъюнкция)
Логическая операция И выполняет функцию пересечения двух высказываний (аргументов), в качестве которых может быть и простое, и сложное логическое выражение. Результатом операции И является выражение, которое будет истинным тогда и только тогда, когда истинны оба исходных выражения.Результат операции И определяется следующей таблицей истинности:
| A | B | А и B |
| 0 | 0 | 0 |
| 0 | 1 | 0 |
| 1 | 0 | 0 |
| 1 | 1 | 1 |
Результат операции И истинен тогда и только тогда, когда истинны одновременно высказывания А и В, и ложен во всех остальных случаях.
Операция «ЕСЛИ-ТО» — логическое следование (импликация)
Эта операция связывает два простых логических выражения, из которых первое является условием, а второе — следствием из этого условия.Применяемые обозначения:
если А, то В; А влечет В; if A then В; А→ В.
Таблица истинности:
| A | B | |
| 0 | 0 | 1 |
| 0 | 1 | 1 |
| 1 | 0 | 0 |
| 1 | 1 | 1 |
Результат операции следования (импликации) ложен только тогда, когда предпосылка А истинна, а заключение В (следствие) ложно.
Операция «А тогда и только тогда, когда В» (эквивалентность, равнозначность)
Применяемое обозначение: А ↔ В, А ~ В.
Таблица истинности:
| A | B | А↔B |
| 0 | 0 | 1 |
| 0 | 1 | 0 |
| 1 | 0 | 0 |
| 1 | 1 | 1 |
Результат операции эквивалентность истинен только тогда, когда А и В одновременно истинны или одновременно ложны.
Операция «Сложение по модулю 2» (XOR,
исключающее или, строгая дизъюнкция) Применяемое обозначение: А XOR В, А ⊕ В.
Таблица истинности:
| A | B | А⊕B |
| 0 | 0 | 0 |
| 0 | 1 | 1 |
| 1 | 0 | 1 |
| 1 | 1 | 0 |
Результат операции эквивалентность истинен только тогда, когда А и В одновременно истинны или одновременно ложны.
Приоритет логических операций
- Действия в скобках
- Инверсия
- Конъюнкция ( & )
- Дизъюнкция ( V ), Исключающее ИЛИ (XOR), сумма по модулю 2
- Импликация ( → )
- Эквивалентность ( ↔ )
Совершенная дизъюнктивная нормальная форма
Совершенная дизъюнктивная нормальная форма формулы (СДНФ) это равносильная ей формула, представляющая собой дизъюнкцию элементарных конъюнкций, обладающая свойствами:- Каждое логическое слагаемое формулы содержит все переменные, входящие в функцию F(x1,x2,…xn).
- Все логические слагаемые формулы различны.
- Ни одно логическое слагаемое не содержит переменную и её отрицание.
- Ни одно логическое слагаемое формулы не содержит одну и ту же переменную дважды.
СДНФ можно получить или с помощью таблиц истинности или с помощью равносильных преобразований.
Для каждой функции СДНФ и СКНФ определены единственным образом с точностью до перестановки.
Совершенная конъюнктивная нормальная форма
Совершенная конъюнктивная нормальная форма формулы (СКНФ) это равносильная ей формула, представляющая собой конъюнкцию элементарных дизъюнкций, удовлетворяющая свойствам:- Все элементарные дизъюнкции содержат все переменные, входящие в функцию F(x1,x2,…xn).
- Все элементарные дизъюнкции различны.
- Каждая элементарная дизъюнкция содержит переменную один раз.
- Ни одна элементарная дизъюнкция не содержит переменную и её отрицание.
Онлайн-симулятор схем и редактор схем
- Проектируйте с помощью нашего простого в использовании редактора схем.
- Моделирование аналоговых и цифровых схем за считанные секунды.
- Профессиональные схемы в формате PDF, электрические схемы и графики.
- Установка не требуется! Запустите его мгновенно одним щелчком мыши.
или посмотрите короткое демонстрационное видео →
Учебник по интерактивной электронике Новый!
Освойте анализ и проектирование электронных систем с помощью бесплатного интерактивного онлайн-учебника CircuitLab по электронике.
Открыть: Ultimate Electronics: практическое проектирование и анализ схем
Вопросы и ответы по электронике
от сообщества CircuitLab
ответы
1
комментарий
Как увеличить силу тока до 2А с 50 мА
3 дня назад
2
ответы
90 017 1комментарий
управление исполнительным механизмом сиденья водителя-инвалида с помощью радиочастотного реле дистанционного управления и с отдельный ручной переключатель DPDT для управления инвалидом.
..
4 дня, 13 часов назад
ответы
3
комментарии
Модель LM13700
17 мая 2023 г.
ответы
комментарии
Открытый исходный код?
17 мая 2023
2
ответы
комментарии
Лицензия сайта для университета?
17 июля 2020 г.
- 555 Таймер в качестве генератора / ШИМ-генератора
- 7805 & Настенная бородавка испытывает падение напряжения
- Аудиоусилитель BJT
- BJT Cascoded Active-load Diff. Усилитель с ЦМФБ
- Токовое зеркало BJT
- Цифровой 4-битный счетчик и ЦАП
- Однополупериодный диодный выпрямитель
- Диодный двухполупериодный (мостовой) выпрямитель
- Время выключения диода
- Переходная характеристика преобразования Лапласа и график Боде
- Светодиод с подмагничивающим резистором
- Электретный микрофонный усилитель на JFET
- Механический пружинный датчик Лапласа, модель
- MOSFET и резистор NAND/NOR gate
- MOSFET (CMOS) вентиль NAND/NOR
- MOSFET коммутация индуктивной нагрузки
- Инвертирующий/неинвертирующий усилитель на операционных усилителях
- RC и RL переходная характеристика / частотная характеристика
- Резонанс RLC
- Резисторы последовательно и параллельно
- Эталонное напряжение стабилитрона
- больше примеров в книге «Ultimate Electronics». ..
.. Схемы здравого смысла позволяет вам назвать узел «+5V» и знать, что симулятор сделает все правильно автоматически, сохраняя ваши схемы компактными и элегантными.
Блок быстрого доступа позволяет быстро рисовать базовые примитивы схемы, предоставляя доступ к широкому ассортименту нелинейных элементов, элементов обратной связи, цифровых/смешанных компонентов и пользовательских инструментов рисования.
Простые в использовании электроинструменты
Режим Easy-Wire позволяет соединять элементы с меньшим количеством щелчков и без проблем.
Копирование/вставка через несколько окон позволяет легко исследовать и повторно микшировать части общедоступных цепей из сообщества CircuitLab.
Моделирование схемы в смешанном режиме позволяет параллельно моделировать аналоговые и цифровые компоненты.
Модели компонентов, подобные SPICE , дают точные результаты для нелинейных эффектов схемы.
Удобные форматы позволяет вводить и отображать значения так же, как на бумажной схеме.
Оценка выражений с учетом единиц измерения позволяет отображать произвольные представляющие интерес сигналы, такие как дифференциальные сигналы или мощность рассеяния.
Моделирование и построение графиков в браузере позволяет вам проектировать и анализировать быстрее, проверяя работоспособность вашей схемы еще до того, как вы возьметесь за паяльник.
Уникальные URL-адреса каналов позволяет легко делиться своей работой или обращаться за помощью в Интернете.
Расширенные возможности моделирования включают моделирование в частотной области (слабый сигнал), изменение параметров схемы в диапазоне, произвольные блоки передаточной функции Лапласа и многое другое.
«Попробуйте — это отличная идея».
«Удивительно удобный и простой для понимания даже начинающим любителям».
«Симулятор схемы на основе браузера может похвастаться множеством функций».
Технология «Умные провода»:
Создайте свою схему быстрее, чем когда-либо прежде, с помощью нашей уникальной интеллектуальной технологии Smart Wires для соединения клемм и перестановки компонентов.
Собственный механизм моделирования:
Ядро численного решателя повышенной точности, а также усовершенствованный механизм моделирования смешанного режима, управляемый событиями, упрощают быстрое выполнение моделирования.
Схемы презентационного качества:
Печать четких, красивых векторных PDF-файлов ваших схем, а также экспорт в PNG, EPS или SVG для включения схем в проектные документы или результаты.
Мощный графический процессор:
Удобная работа с несколькими сигналами благодаря настраиваемым окнам построения графиков, вертикальным и горизонтальным маркерам и вычислениям сигналов. Экспорт изображений чертежей для включения в проектную документацию.
Быстрое создание символа:
Нарисуйте общие прямоугольные символы для электрических схем IC или системного уровня всего несколькими щелчками мыши.
Поведенческие источники и выражения:
Экспериментируйте и быстро выполняйте итерации с программируемыми алгебраическими источниками и выражениями. См. документацию
“ CircuitLab — лучший редактор, который я когда-либо использовал. Дизайн без ошибок, отличная симуляция. Отличная работа. Нет больше использования LTSpice. ”
— @yigitdemirag
“
В цикле разработки нашего продукта мы использовали CircuitLab в большем количестве случаев, чем вы могли бы ожидать: оптимизация нашего аналогового интерфейса, анализ цепей согласования ВЧ, повышение надежности наших источников питания, а также проектирование и документирование тестовых и производственных приспособлений.
”
— Команда разработчиков аппаратного обеспечения Pantelligent
Запустить CircuitLab
Стать участником CircuitLab — CircuitLab
| 1. Создать учетную запись. | 2. Подтвердите электронную почту. | 3. Активировать членство! |
Используйте официальную школьную или рабочую электронную почту.
Имя: Фамилия: Обозначение резистора:USIEC См. выбор резисторов справа
писем «Начало работы»?Полезная последовательность коротких руководств, обучающих рисованию и моделированию схем.
Откуда вы узнали о CircuitLab?Отметьте все подходящие варианты:
Adafruit Все о схемах Книга «Искусство электроники» Баннерная реклама Коллега / Одноклассник / Коллега / Друг Digi-Key diyAudio EE Times EEVblog Electronics Stack Exchange Facebook Google Search The Great Courses Hackaday Hacker News Jameco Khan Academy Make: Magazine MIT OpenCourseWare Mouser Книга по практической электронике для изобретателей Профессор/инструктор/преподаватель Блог/форумы Raspberry Pi Reddit Слэш точка Sparkfun Ultimate Electronics Book YouTube Создавая учетную запись CircuitLab, вы соглашаетесь с нашими Условиями обслуживания и Политикой конфиденциальности.
