Содержание

Калькулятор плотности пикселей

Калькулятор плотности пикселей – это online-утилита, позволяющая подобрать характеристики камеры видеонаблюдения для решения одной из целевых задач – обнаружения, распознавания или идентификации.

Плотность пикселей – это отношение разрешения матрицы по горизонтали в пикселях к ширине зоны обзора в метрах или дюймах. Плотность пикселей нужна для простейших критериев решения целевых задач наблюдения – идентификации, распознавания, обнаружения и др.

Запустить калькулятор плотности пикселей.

Критерии решения целевых задач наблюдения

Основные целевые задачи наблюдения:

  • обнаружение – выделение объекта контроля из фона либо раздельное восприятие двух объектов контроля, расположенных на расстоянии друг от друга, соизмеримом с их размерами:
    • общее наблюдение за обстановкой;
    • верификация тревоги от системы охранной сигнализации;
    • обнаружение всех перемещающихся в определенном направлении;
  • различение (распознавание) – раздельное восприятие двух объектов контроля, расположенных рядом, либо выделение деталей объекта контроля
    • контроль наличия посторонних;
    • наблюдение за работой сотрудников;
    • контроль за подходом посторонних лиц к запретной зоне или чужому имуществу;
  • идентификация – выделение и классификация существенных признаков объекта контроля либо установление соответствия изображения объекта контроля, хранящемуся в базе данных
    • получение четкого изображения лица любого человека, который подходит к зоне (или находится в ней), позволяющего впоследствии узнать ранее незнакомого человека;
    • идентификация записанного изображения с хранящимся в базе данных;
    • определение номера автомобиля.

Основные критерии решения целевых задач наблюдения:

  • минимально достаточная плотность пикселей (число пикселей изображения, приходящееся на метр зоны обзора)
  • максимально допустимый угол наклона камеры наблюдения к плоскости горизонта
  • максимально допустимый угол к направлению движения цели наблюдения

Существуют ряд документов, содержащих рекомендации по значению плотности пикселей для различных целевых задач наблюдения:

  • евростандарт BS EN 62676-4:2015 Video surveillance systems for use in security applications. Application guidelines
  • стандарт Австралии AS 4806.2-2006 Closed circuit television (CCTV), Part 2: Application guidelines
  • рекомендации МВД РФ (не действуют) Р 78.36.008-99 Проектирование и монтаж систем охранного телевидения и домофонов. Рекомендации

Как подобрать фокусное расстояние?
Подбор фокусного расстояния зависит от ряда параметров:

  • вероятного места установки камеры наблюдения
  • расстояния до цели наблюдения
  • ширины зоны обзора на расстоянии, где нужно решать целевую задачу наблюдения

Зная расстояние до цели наблюдения и ширину зоны обзора – можно вычислить требуемое фокусное расстояние для заданного размера матрицы.

Разрешение матрицы камеры видеонаблюдения

Как подобрать разрешение матрицы?
Зная фокусное расстояние и критерий плотности пикселей для выбранной целевой задачи наблюдения – мы можем вычислить минимально достаточное разрешение матрицы для камеры.

Плотность пикселей калькулятор

Запустить калькулятор плотности пикселей.

Как пользоваться калькулятором плотности пикселей (ppi)?

Шаг 1. Задаем характеристики области просмотра:

  • расстояние до цели наблюдения
  • высота цели наблюдения
  • ширина зоны наблюдения в области цели наблюдения

Шаг 2. Задаем основные характеристики камеры и места ее установки:

  • высоту установки камеры
  • формат сенсора
  • разрешение матрицы
  • фокусное расстояние (уже задано расстоянием до цели и шириной зоны наблюдения)

Шаг 3. Проверяем выполнение критериев решения целевой задачи наблюдения:

  • распределение плотности пикселей (численно выражено в правом окне Target resolution в PPM – Pixels Per Meter на расстоянии до цели наблюдения, графически – цветом зон наблюдения)
  • угол наклона камеры к горизонту
  • величину “мертвой зоны” под камерой

При необходимости возвращаемся к шагам 2 (меняем разрешение камеры или фокусное расстояние) или 1 (выбираем другое место установки камеры)

Шаг 4. Подбираем подходящую модель камеры:

  • выбираем производителя
  • подбираем модель с близкими к расчетным параметрами

Шаг 5. Согласовываем техническое решение:

  • зоны обзора в двух плоскостях (сбоку и сверху)
  • 3D зона обзора
  • “вид с камеры”

Дополнительные материалы:
Анонс: Плагин AutoCAD для видеонаблюдения
Рейтинги: топ 10 популярных камер видеонаблюдения
Статья: Распознавание лиц в видеонаблюдении

Плотность пикселей на дюйм (онлайн-калькулятор) — ChesnovEvgenii

«Не могу читать с экрана…», «у меня от электронного текста болят глаза…», «я могу читать только на бумаге…» — постоянно встречаю таких людей, кто совершенно не может читать на дисплее.

Раньше таких читателей было гораздо больше, но и сейчас всё-равно встречаются ортодоксальные приверженцы бумаги.

Но когда в процессе общения я прошу показать устройства, с которых они пытались читать, то обнаруживается что у их дисплеев просто ужасное разрешение. Плотность пикселей настолько низкая, что у любого читателя от таких экранов заболят глаза — крупные зёрна пикселей видны невооружённым глазом.

Оптимальная плотность

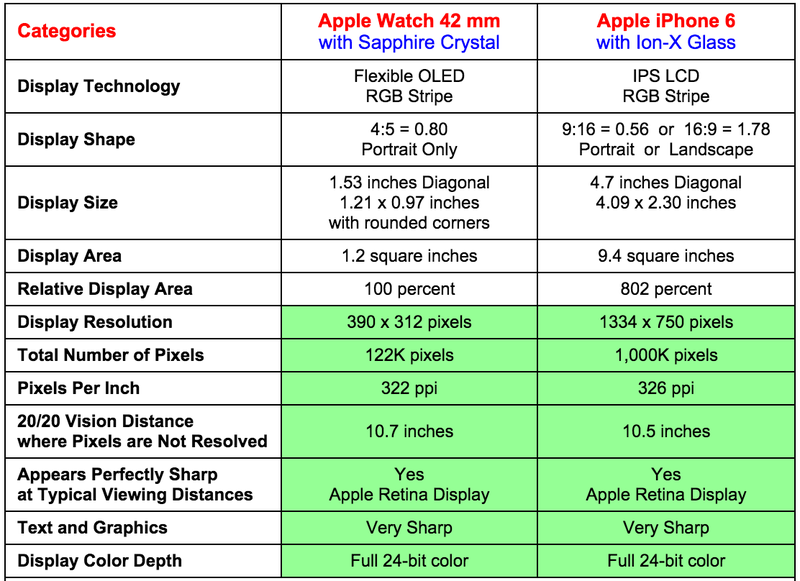

300 точек на дюйм (PPI – Pixel Per Inch) — это тот порог, выше которого человеческий глаз перестаёт различать пиксели на мониторе. Считается, что при большем разрешении экрана глаз уже не различает изменений в плотности пикселей.

Поверхность дисплея на электронных чернилах (E Ink Carta), плотность — 300 ppi. Совершенно неотличимо от настоящей бумаги.

При выборе электронных устройств очень важно обращать внимание на показатель разрешения экрана. Но часто в интернет-магазинах и на страницах производителей почему-то забывают указывать эту цифру. И приходится просматривать множество сторонних сайтов, чтобы разыскать этот показатель.

В крайнем случае, когда информации совсем нигде нет, мне приходилось вручную высчитывать это значение, вычерчивая схематичный чертёж в AutoCAD на основе имеющихся характеристик дисплея.

Онлайн-калькулятор плотности пикселей

Сейчас у меня появился подходящий инструмент, и я сделал удобный онлайн-калькулятор для подсчёта плотности пикселей у любого дисплея. Перепробовал несколько вариантов расчёта и выбрал наиболее простую формулу для получения результата.

В качестве исходных данных нужны только — диагональ экрана и размеры сторон в пикселях.

В настройках онлайн-калькулятора отказался от ползунков и заменил их полями для ввода с клавиатуры. Диапазон разрешений экранов в пикселях настолько широкий, что при помощи ползунков очень сложно было бы вводить точно значение пикселей, поэтому — поля для ввода.

Что важно учитывать

Для комфортного чтения разрешение экрана у планшета или смартфона должна быть не ниже 220 пикселей на дюйм, у компьютерного монитора — не ниже 140. Кончено, лучше всего, если разрешение в обоих случаях будет около 300 и более. А при плотности 400-500 пикселей поверхность качественного экрана и вовсе воспринимается словно бумага.

Также нужно обращать внимание на частоту излучения и технологию изготовления экрана. Желательная частота излучения дисплея — 120 Гц, а технология экрана — Super AMOLED или IPS.

Когда я потом показывал строгим приверженцам бумаги экран своего планшета или PocketBook, с которых я обычно читаю электронные книги или статьи, то их предубеждения против чтения с экрана быстро исчезали.

EPUB-книга на PocketBook (электронные чернила) диагональю 7,8 дюймов (1872 * 1404 пикселей), плотность пикселей 300 ppi.

Прелести бумаги

Конечно, я тоже люблю читать с бумаги. У бумаги есть свою достоинства, которые совершенно несвойственны электронному формату — ощущение материальности страниц, шелест при перелистывании, возможность видеть разворот целиком

Но бывают бумажные книги, от которых зрение можно испортить даже быстрее, чем от дисплеев с низким разрешением. Когда встречается объёмный материал, то высота букв в бумажной книге может быть всего 1,5 — 2 мм: от такой мелкоты глаза начинают уставать уже на 10-15 странице.

Я люблю насыщенный крупный шрифт, чтобы буква была сочная, с хорошо различимым силуэтом. И в электронной книге всегда есть возможность увеличить размер буквы. Я предпочитаю размер 3,5 мм — при такой высоте хорошо проявляется буквенный орнамент, который тоже имеет важное значение при чтении.

За что я не люблю электронные книги

Композиция листа для меня имеет важное значение. При хорошей профессиональной вёрстке текст предстаёт в полном своём звучании. Хорошо свёрстанная книга лучше передаёт содержание и яснее доносит смысл.

В электронной же книге вёрстка отсутствует как понятие. Речь про форматы — txt, epub, fb2, mobi и т.п. Текст в этих форматах распределяется в поле экрана динамически, меняя свою композицию в зависимости от диагонали дисплея и от величины шрифта.

Оптимальным соотношением преимуществ бумажного и электронного форматов является формат PDF (Portable Document Format — Переносимый Формат Документа). Книги в формате pdf сохраняют свою изначальную вёрстку.

Оптимальная диагональ для чтения

Но чтобы читать pdf-книги нужна достаточная для этого диагональ экрана, т.к. на дисплеях менее 8-9 дюймов буквы будут плохо различимы. Поэтому я добавил в данный онлайн-калькулятор также размер дисплея в миллиметрах по длинной стороне.

Для комфортного чтения pdf-файлов размер дисплея по большей стороне должен быть от 180-190 мм. По своему опыту могу сказать, что удобство чтения начинается с диагонали экрана 9,7 дюймов. Но всё-равно будут встречаться pdf-книги, свёрстанные в форматах А4, которые будет сложно читать и на такой диагонали.

Чтобы буквы были крупного размера и также было удобно читать pdf-файлы формата А4, наиболее подходящей будет диагональ 11 или даже 12,1 дюймов. В пересчёте на миллиметры длинная сторона такого дисплея будет равняться 230-260 мм — что чуть больше ширины листа А4 в книжной ориентации (210 мм).

PDF-книга на планшете с диагональю 9,7 дюймов (плотность пикселей = 264 ppi)

Чтобы быстро подбирать нужные параметры экрана и не запутаться в вычислениях советую пользоваться на первом этапе данным онлайн-калькулятором плотности пикселей дисплея.

Увеличенный образец буквы на планшете с плотностью пикселей = 264 ppi. При физической высоте буквы 3,5 мм, она состоит из 35 пикселей в высоту, чего вполне достаточно для комфортного чтения.

Я люблю читать, да и читать приходится много

До 13 лет я почти не читал, лишь только по школьной программе. Хотя учился вроде бы хорошо. Я в основном всё своё свободное время рисовал и рисовал. А после 13 лет словно прорвало: за несколько месяцев причитал почти всего Толстого, потом всего Ги де Мопассана, затем перешёл на философов и книги про искусство.

Насколько помню, триггером тогда явился летний лагерь, где на вторую неделю от полной скуки и безделья читать захотелось просто от безысходности — под руки тогда случайно попался незамысловатый детектив в журнале, напечатанном мелким шрифтом (в две колонки) на газетной бумаге.

Хорошо, что тогда поблизости оказался тот детектив, и то безделье привило тягу к чтению. На тот момент это в результате повлияло на качество обучения и на широту усваиваемого материала.

Информационный напор

А тем более сейчас, чтение это просто необходимый навык в современном информационно-насыщенном мире. Читать нужно всем, читать нужно постоянно — читать, чтобы быть в курсе событий, чтобы поддерживать профессиональную квалификацию, чтобы учиться новому. И если инструмент для чтения будет к тому же подходящим, то и процесс чтения будет доставлять только удовольствие.

Учитывая, что доля электронных публикаций с каждым годом неизменно растёт, я считаю, что неразумно не замечать этого, упорно признавая только книжный формат.

Все электронные файлы всё-равно не напечатать, чтобы они превратились в читабельно-варимый формат. Тем более, что бумага сейчас стала почти что на вес золота.

Здесь нужен здравый подход, учитывающий современные реалии — и про бумагу не стоит забывать, и грамотно подбирать электронные устройства для чтения. Поэтому выбирайте подходящие для чтения устройства и пользуйтесь для этого онлайн-калькулятором. Благо, что он предоставляется бесплатно.

Желаю приятного чтения
и оставаться в пульсе информационного потока!


! Также не стоит забывать, что для чтения на электронных устройствах их предварительно нужно соответствующим образом настраивать, и соблюдать правила информационной безопасности при обращении с ними.

Об этом можно будет прочитать в серии заметок «Налог на цифровое невежество». На данный момент вышло 2 первые заметки:


Технология онлайн-калькуляторов любезно предоставлена командой uCalc:

Калькулятор

PPI (пикселей на дюйм)

Этот простой в использовании калькулятор PPI определяет количество точек на дюйм (DPI), пикселей на дюйм (PPI) и размер дисплея в сантиметрах и дюймах для любого устройства, от настольных ПК до на смартфоны и другие портативные устройства.

PPI — это измерение разрешения или плотности пикселей, обозначающее количество пикселей, которые появляются в пределах 1-дюймовой линии на дисплее. Этот калькулятор PPI предполагает, что пиксели квадратные; как таковые, горизонтальный и вертикальный PPI идентичны.

Помимо расчета PPI, калькулятор также определяет общее количество пикселей на дисплее и расстояние между центрами двух пикселей, которое также называется шагом точки и является обратным значением PPI.

Results

Pixels Per Inch (PPI) :
PPI 2 :
Dot Pitch (DPI) :
Screen Width :
Screen Height :
Screen Diagonal :
Размер дисплея :
Всего пикселей :
Соотношение сторон :

Как рассчитать PPI вручную

Для расчета PPI можно использовать различные подходы. Наиболее часто используемый метод включает вычисление количества пикселей на дюйм по диагонали экрана (в сантиметрах или дюймах) и количеству пикселей по горизонтали и вертикали по краям дисплея.

Шаг первый: Рассчитайте количество пикселей по диагонали по следующей формуле:

d p = √(w 2 + h 2 )

Где w — количество пикселей вдоль горизонтального края, а h — количество пикселей вдоль вертикальный край.

Затем вы можете использовать результат этого расчета для определения PPI как отношения между количеством пикселей, которые появляются по диагонали экрана следующим образом:

PPI = d p / d i

Где d i — размер экрана по диагонали в дюймах.

Пример расчета количества пикселей на дюйм (PPI) и шага точек (DPI)

Давайте применим приведенную выше формулу для определения PPI экрана настольного компьютера.

Сначала измерьте диагональ экрана компьютера. Для этого расчета мы скажем, что это 10 дюймов.

Запишите количество пикселей по вертикали и горизонтали. Для этого расчета мы скажем, что они равны 600 и 800 пикселей соответственно.

Теперь мы можем вычислить количество пикселей по диагонали следующим образом:

d p = √(w 2 + h 2 ) = √(800 2 = ) + 600 √ 2 1 000 000 = 1000

. Мы можем использовать этот результат расчета для расчета ИЦП следующим образом: 100 пикселей на 1-дюймовую строку на дисплее.

Мы можем сделать еще один шаг, чтобы вычислить шаг точки как обратную величину PPI:

точка тона = 1/100 в = 0,01 в = 0,254 мм

. Вы также можете быть заинтересованы в нашем калькуляторе калькулятора EDPI или телевидения.

  • 5
  • Рейтинг: 4.5 /5 (318 голосов)

    Рассчитать и преобразовать DPI / PPI в см, мм, дюймы и пиксели

    мм см в

    точек на дюйм ppi

    Очистить

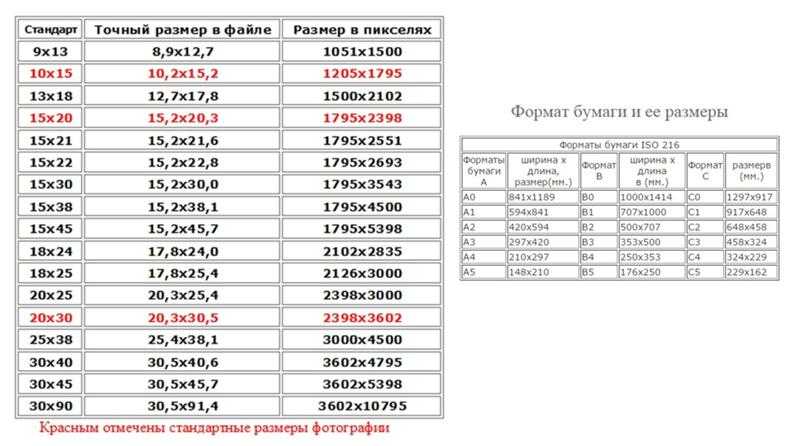

    Templatesa0 — 841×1189 MMA1 — 594×841 MMA2 — 420×594 MMA3 — 297×420 MMA4 — 210×297 MMA5 — 148×210 MMA6 — 105×148 MMA7 — 74×105 MM2R — 2,5×3,5 in3r -3,5×5 in4r -4×6 -4×6 -4×6 -4×6 -4×6 -4×6 -4×6 -4×6 -4×6 -4×6 -4×6.

    in10R — 10×12 inAPS — 16,7×30,2 мм35мм(135) — 24×36 ммрулон — 6×4,5 смрулон — 6×6 смрулон — 6×7 смрулон — 6×8 смрулон — 6×9см лист-пленка — 9×12 см лист-пленка — 10×12 см лист-пленка — 13×18 см лист-пленка — 18×24 см

    Изображение для расчета

    Файл остается на вашем устройстве. 🛈

    = пикселей

    Результат

    Всего пикселей Пиксель [ мегапикселей]
    Размер изображения
    т/д
    Глубина цвета 1 бит — монохромный 4-битные видеокарты EGA 6-битный компьютер Amiga 8-битный компьютер MSX2 12-битные рабочие станции NeXT 15 бит — реальный цвет 16 бит — высокий цвет 24 бит — истинный цвет 30 бит — видео PAL, HDR 36 бит — HDR10+, Dolby Vision 42-битный телевизор с плоским экраном 48-битный планшетный сканер
    Место на диске МБ
    Шаг мкм
    Размер пикселя мкм²

    при поддержке : Dia Foto Film Scannen www. archivscan.ch

    Формулы для преобразования DPI — PPI, мм — см — дюймы и пиксели

    Расчет длины или ширины, пикселей и DPI со следующими параметрами:

    Изображение: 3266×2449 пикселей (8 мегапикселей, 4:3)
    Размер печати: 277 × 207 мм
    Плотность пикселей: 300 точек на дюйм

    С помощью этих формул вы можете преобразовать длину, пиксели и DPI / PPI:

    длина [мм] = пиксель * 25,4 мм (1 дюйм) / dpi

    пиксель = dpi * мм / 25,4 мм (1 дюйм)

    dpi = пиксель * 25,4 мм (1 дюйм) / мм

    байт = пиксель * глубина цвета / 8 бит (1 байт)

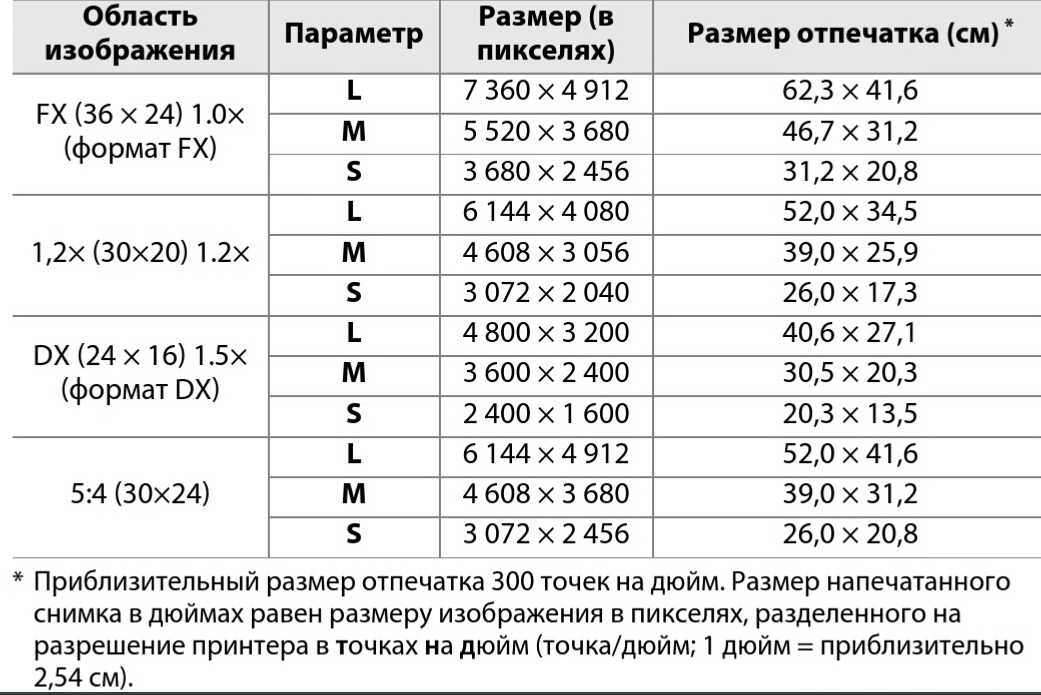

    Примеры: разрешение печати, разрешение сканирования и размер изображения на практике

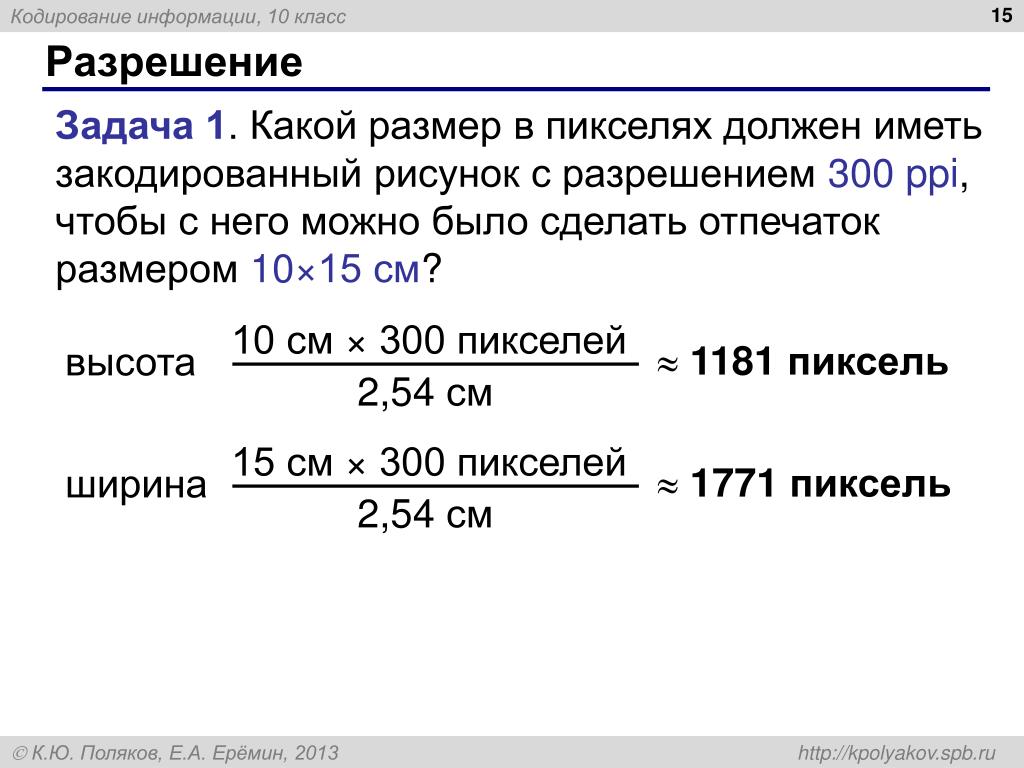

    Я хочу напечатать картинку для фотоальбома, 13 x 18 см, с хорошим качеством. Насколько большим должно быть разрешение в пикселях?

    Качественная картинка для фотоальбома печатается с разрешением 300 dpi. Чтобы рассчитать разрешение в мегапикселях, умножьте количество пикселей длины и ширины и разделите их на мегапиксели (1 миллион).

    пикселей x = 300 точек на дюйм * 13 мм / 25,4 мм = 1535 пикселей

    пикселей y = 300 точек на дюйм * 18 мм / 25,4 мм = 2126 пикселей

    разрешение = 1535 пикселей * 2126 пикселей / 1`000`300 =


    У меня есть изображение размером 3264 x 2448 пикселей, и я хочу напечатать его в виде плаката. Какого размера я могу напечатать плакат?

    В отличие от маленькой картинки в фотоальбоме, постер не обязательно должен иметь высокую плотность пикселей, так как он просматривается с большего расстояния и пиксели становятся меньше для глаза. прибл. Для плаката рекомендуется 100 dpi.

    длина = 3264 пикселей * 2,54 см / 100 точек на дюйм = 83 см

    ширина = 2448 пикселей * 2,54 см / 100 точек на дюйм = 62 см


    Я хочу отсканировать слайды и представить их в виде слайд-шоу на телевизоре. Экран телевизора 40 дюймов; Разрешение: 1920 x 1080 пикселей.
