Приёмы использования инструмента «Перо» (Pen tool) в Illustrator
Admin Уроки Illustrator
В 99% работ в Adobe Illustrator используется инструмент «Перо» (Pen tool). Вот почему так важно хорошо им владеть. Ведь это даёт не только более качественный результат, но и ускоряет работу.
Статья, которую я публикую сегодня, не новая, но важная, и многим будет полезна для улучшения техники.
Функции
- Инструмент Pen tool (P): Просто кликаем на рабочую поверхность для создания прямых линий (у нас получается угловая опорная точка), кликаем и тянем для создания кривых (получается гладкая опорная точка).
- Инструмент Add anchor point tool (+): Кликаем на кривой для добавления опорной точки.
- Инструмент Delete anchor point tool (-): Кликаем на опорной точке и она удалится.
- Инструмент Convert anchor point tool (Shift + C): Кликаем на опорную точку, и тянем, чтобы получились кривые.
Если кликнуть на точку с ползунками, ползунки исчезнут. - Инструмент Scissors (С): Хоть и не относится к группе инструментов Pen tool, но связан непосредственно с ней. Кликните на кривую, и она разрежется, словно нить.
Если кликнуть на точку с ползунками, ползунки исчезнут.Курсоры
Pen tool может принимать различные формы в зависимости от того, на какое действие он сейчас настроен (автоматически или вручную). Для смены вида между ручкой и крестиком нажмите Caps Lock.
| Готов приступить | |
| Промежуточное состояние во время создания или редактирования кривой | |
| При нажатой мышке | |
| При выделенном сегменте кривой — добавление опорной точки | |
| То же, но удаление | |
| Подсвечивается только на начальной точке кривой и означает «замкнуть кривую» | |
| Подсвечивается на конечной точке не выделенной кривой. Означает продолжить | |
| У активной опорной точки означает регулировку ползунков |
Контроль мышкой (кривая выбрана)
- Наведение Pen tool на опорную точку: удаление точки
- Наведение Pen tool на сегмент: добавление точки
- Наведение Pen tool на конечную опорную точку: отрегулировать ползунки
Контроль клавиатурой
- Если зажать Shift, то движения во время создания или редактирования точек будут производится под углами 45°, 90°, 135° или 180°
- Выберите опорную точку инструментом Direct selection tool и нажмите Delete.
Удалится сама точка и прилегающие к ней сегменты. - Pen tool + Option (Alt): смена режима на Convert anchor point tool.
- Если навести Pen tool на кривую и нажать Cmd (Ctrl) — кривая выделится и станет доступна для редактирования.
- Pen tool + Option (Alt) во время создания кривой — появляется возможность изменить состояние ползунков (независимо друг от друга).
- Навести Pen tool на ползунок и Option (Alt): то же, что и в п.5
- Scissors tool + Option (Alt): режим инструмента Add anchor point tool.
- Add anchor point tool + Option (Alt): режим инструмента Delete anchor point tool.
- Delete anchor point tool + Option (Alt): режим инструмента Add anchor point tool.
Другие полезные приёмы
- Простой приём: Перед началом использования Pen tool нажмите A (выберется Direct Selection), а потом сразу же P (это уже наш Pen).
Теперь во время использования Pen tool зажимайте Cmd (Ctrl) — инструмент будет переключаться на Direct Selection, что очень удобно, когда нужно поработать с точкой, не снимая выделения с кривой. - Пользуйтесь пробелом — если его нажать, активируется инструмент Hand tool, и можно будет спокойно перемещаться в по рабочей площади, очень просто и без лишних кликов.
- Во время создания опорной точки нажмите пробел + клик — положение точки можно будет поправить в сразу, на месте.
- Cmd (Ctrl) + Shift + A — скинуть выделение. Удобно, когда нужно нарисовать новый независимый объект.
- Cmd (Ctrl) + J — при выделенной кривой (либо хотя бы начальной и конечной точках) соединяет начальную и конечную точки
- Чтобы упростить кривую (уменьшить количество точек), и сгладить её, воспользуйтесь Simplify (Object > Path > Simplify).
- Можно, наоборот, добавить новые опорные точки, по 1й между каждой парой.
Используйте Object > Path > Add Anchor Points.
Улучшаем технику
- Когда начинаете рисовать кривую, перетаскивайте ползунки прямо от первой опорной точки.
- Чтобы получить плавные линии, лучше тащить ползунки не более чем на треть сегмента.
- Для изменения кривой лучше перетаскивать крайние точки, а не промежуточные.
- Помните: чем меньше точек, тем плавнее линия.
Упражнения
Для закрепления материала существует несколько уроков. Просто скачайте файлы и выполните упражнения
Упражнение от Vectortuts
Скачать
Упражнения от Veerle Pieters
Для Illustrator CS5
Для Illustrator CS3 и CS4
Видео

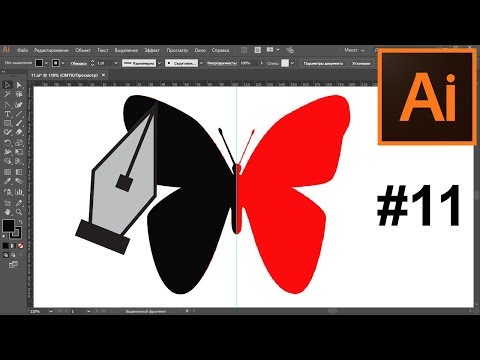

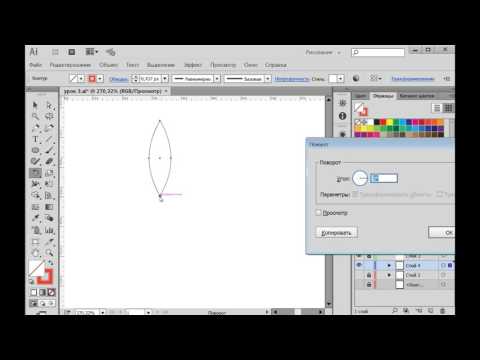

И напоследок несколько видео-уроков использования Pen tool в Illustrator
Все эти приёмы помогут улучшить качество и скорость работы инструментом Перо. Будьте профессиональны!
Статья по мотивам vector.tutsplus и veerle.duoh
Уроки Адобе Иллюстратор
Инструмент «Перо кривизны» позволяет с одинаковой легкостью рисовать плавные кривые и сегменты прямых линий. Создавайте собственные формы в своих проектах или определяйте точные пути для легкой тонкой настройки изображений с помощью этого интуитивно понятного инструмента. При этом создавайте, переключайте, редактируйте, добавляйте или удаляйте гладкие или угловые точки, даже не переключая инструменты.
1.В группе инструментов «Перо» выберите инструмент «Перо кривизны».
В группе инструментов «Перо» выберите инструмент
2.Чтобы создать первую опорную точку, щелкните или коснитесь в любом месте документа.
3.Нажмите/коснитесь еще раз, чтобы определить вторую опорную точку и завершить первый сегмент пути. Нажмите один раз (по умолчанию), если вы хотите, чтобы следующий сегмент вашего пути был изогнутым. Дважды щелкните, если хотите нарисовать прямой сегмент.
Инструмент «Перо кривизны»
5.(Изогнутый путь) Отпустите кнопку мыши, чтобы отбросить точку привязки и завершить второй сегмент.
6.Нарисуйте дополнительные сегменты и завершите путь.
Оптимизируйте кривую сегмента, пока нажата кнопка мыши
7.Когда вы закончите рисовать, нажмите клавишу Esc .
Советы по работе с инструментом Curvature Pen
- Отбрасывая опорную точку, щелкните один раз, если вы хотите, чтобы следующий сегмент вашего пути был изогнутым. Дважды щелкните, если хотите нарисовать прямой сегмент. Adobe Illustrator создает гладкие или угловые точки соответственно.
- Чтобы преобразовать гладкую узловую точку в угловую или наоборот, дважды щелкните точку.
- Чтобы переместить опорную точку, просто перетащите ее.
- Чтобы удалить точку привязки, щелкните ее, а затем нажмите клавишу Delete . Пока опорная точка удалена, кривая сохраняется и соответствующим образом корректируется по отношению к оставшимся опорным точкам.
Дополнительная точка крепления
Лишняя точка привязки удалена; кривая соответствующим образом отрегулирована
- Перетащите опорную точку, чтобы настроить кривую. Когда вы настраиваете сегмент пути таким образом, смежные сегменты пути автоматически изменяются (эффект резинки).
- Чтобы ввести дополнительную опорную точку, просто щелкните в середине сегмента пути.
Перо
Нарисуйте отрезки прямой линии
Самый простой путь, который вы можете нарисовать с помощью стандартного инструмента «Перо», — это прямая линия, созданная щелчком инструмента «Перо», чтобы создать две опорные точки.
Продолжая нажимать, вы создаете путь, состоящий из отрезков прямой линии, соединенных угловыми точками.
Щелчок по инструменту «Перо» создает прямые сегменты.
1.Выберите инструмент «Перо».
2.Расположите инструмент «Перо» там, где должен начинаться прямой сегмент, и щелкните, чтобы определить первую опорную точку (не перетаскивайте).
Первый сегмент, который вы рисуете, не будет виден, пока вы не щелкнете вторую опорную точку. (Выберите параметр «Резиновая лента» в Adobe Illustrator для предварительного просмотра сегментов контура.) Кроме того, если появляются линии направления, вы случайно перетащили инструмент «Перо»; выберите «Правка» > «Отменить» и нажмите еще раз.
3.Щелкните еще раз там, где вы хотите, чтобы сегмент заканчивался (удерживая клавишу Shift, чтобы ограничить угол сегмента кратным 45°).
4.Продолжайте нажимать, чтобы установить опорные точки для дополнительных прямых сегментов.
Последняя добавляемая опорная точка всегда отображается в виде сплошного квадрата, указывая на то, что она выбрана. Ранее определенные опорные точки становятся пустыми и снимаются с выбора по мере добавления дополнительных опорных точек.
Инструмент «Перо кривизны»
Рисование кривых с помощью инструмента «Перо»
Вы создаете кривую, добавляя опорную точку, где кривая меняет направление, и перетаскивая направляющие линии, формирующие кривую. Длина и наклон линий направления определяют форму кривой.
Кривые легче редактировать, и ваша система может отображать и печатать их быстрее, если вы рисуете их, используя как можно меньше опорных точек. Использование слишком большого количества точек также может привести к нежелательным выпуклостям на кривой. Вместо этого нарисуйте широко расставленные опорные точки и потренируйтесь формировать кривые, регулируя длину и углы направляющих линий.
Рисование первой точки на кривой
A. Инструмент «Перо позиционирования» B.
Начало перетаскивания (нажата кнопка мыши) C. Перетаскивание для продолжения линий направления .
4.Расположите инструмент «Перо» там, где должен заканчиваться сегмент кривой, и выполните одно из следующих действий:
- Чтобы создать С-образную кривую, перетащите ее в направлении, противоположном предыдущей линии направления. Затем отпустите кнопку мыши.
Рисование второй точки на кривой
- Чтобы создать S-образную кривую, перетащите ее в том же направлении, что и предыдущую линию направления. Затем отпустите кнопку мыши.
Рисование S-образной кривой
Чтобы резко изменить направление кривой, отпустите кнопку мыши, а затем, удерживая нажатой клавишу «Alt» (Windows) или «Option» (Mac OS), перетащите точку направления в направлении кривой. Отпустите клавишу Alt (Windows) или Option (Mac OS) и кнопку мыши, переместите указатель в то место, где должен заканчиваться сегмент, и перетащите его в противоположном направлении, чтобы завершить сегмент кривой.
5.Продолжайте перетаскивать инструмент «Перо» из разных мест, чтобы создать серию плавных кривых. Обратите внимание, что вы размещаете опорные точки в начале и конце каждой кривой, а не на ее вершине.
Перетащите линии направления, удерживая нажатой клавишу «Alt» (Windows) или «Option» (Mac OS), чтобы разорвать линии направления опорной точки.
6.Завершите путь, выполнив одно из следующих действий:
- Чтобы замкнуть контур, поместите инструмент «Перо» над первой (полой) опорной точкой. Рядом с указателем инструмента «Перо» появляется небольшой кружок, если он расположен правильно. Нажмите или перетащите, чтобы закрыть путь.
- Чтобы оставить путь открытым, щелкните, удерживая нажатой клавишу Ctrl (Windows) или Command (Mac OS), в любом месте за пределами всех объектов или выберите другой инструмент.
Нарисуйте прямые линии, а затем кривые
1.С помощью инструмента «Перо» щелкните угловые точки в двух местах, чтобы создать прямой сегмент.
2.Расположите инструмент «Перо» над выбранной конечной точкой. Рядом с инструментом «Перо» появляется небольшая диагональная линия или косая черта. Чтобы задать наклон изогнутого сегмента, который вы создадите следующим, щелкните опорную точку и перетащите появившуюся линию направления.
Рисование прямого сегмента, за которым следует изогнутый сегмент (часть 1)
А. Прямой сегмент завершен B. Позиционирование инструмента «Перо» над конечной точкой C. Перетаскивание точки направления.
3.Расположите перо там, где вы хотите установить следующую опорную точку; затем щелкните (и перетащите, если хотите) новую опорную точку, чтобы завершить кривую.
Рисование прямого сегмента, за которым следует изогнутый сегмент (часть 2)
A. Инструмент «Перо позиционирования» B. Перетаскивание линии направления C. Создание нового сегмента кривой.
Нарисуйте кривые, а затем прямые линии
1.С помощью инструмента «Перо» перетащите курсор, чтобы создать первую гладкую точку изогнутого сегмента, и отпустите кнопку мыши.
2.Переместите инструмент «Перо» в то место, где должен заканчиваться изогнутый сегмент, перетащите его, чтобы завершить кривую, и отпустите кнопку мыши.
3.Выберите инструмент «Преобразовать точку» на панели инструментов, а затем щелкните выбранную конечную точку, чтобы преобразовать ее из гладкой точки в угловую.
Нажмите клавишу «Alt» (Windows) или «Option» (Mac OS), чтобы временно изменить инструмент «Перо» на инструмент «Преобразовать точку».
4.Выберите инструмент «Перо» из набора инструментов, поместите инструмент «Перо» там, где должен заканчиваться прямой сегмент, и щелкните, чтобы завершить прямой сегмент.
Нарисуйте два изогнутых сегмента, соединенных углом
1.Используя инструмент «Перо», перетащите его, чтобы создать первую гладкую точку изогнутого сегмента.
2.Переместите инструмент «Перо» и перетащите его, чтобы создать кривую со второй точкой сглаживания; затем нажмите и удерживайте клавишу «Alt» (Windows) или «Option» (Mac OS) и перетащите линию направления к противоположному концу, чтобы задать наклон следующей кривой.
Отпустите клавишу и кнопку мыши.
Этот процесс преобразует точку сглаживания в точку угла путем разделения линий направления.
3.Переместите инструмент «Перо» туда, где должен заканчиваться второй изогнутый сегмент, и перетащите новую точку сглаживания, чтобы завершить второй изогнутый сегмент.
Рисование двух кривых
A. Перетаскивание новой точки сглаживания B. Нажатие Alt/Option для разделения линий направления при перетаскивании и поворота линии направления вверх C. Результат после изменения положения и перетаскивания в третий раз.
Завершить рисование пути
1.Завершите путь одним из следующих способов:
- Чтобы замкнуть контур, поместите инструмент «Перо» над первой (полой) узловой точкой. Рядом с указателем инструмента «Перо» появляется небольшой кружок, если он расположен правильно. Нажмите или перетащите, чтобы закрыть путь.
- Чтобы оставить путь открытым, щелкните, удерживая нажатой клавишу Ctrl (Windows) или Command (Mac OS), в любом месте вдали от всех объектов.
Настройки на панели параметров
При использовании стандартного инструмента «Перо» на панели параметров доступны следующие параметры:
- Автоматическое добавление/удаление, позволяющее добавить точку привязки при нажатии на сегмент линии или удалить точку привязки при нажатии на нее.
- Резиновая лента, которая позволяет просматривать сегменты контура при перемещении указателя между щелчками. Чтобы получить доступ к этой опции, щелкните всплывающее меню справа от значка Custom Shape.
Инструмент «Перо произвольной формы»
Инструмент «Свободное перо» позволяет рисовать так, как если бы вы рисовали карандашом на бумаге. Точки привязки добавляются автоматически по мере рисования. Вы не определяете, где расположены точки, но можете настроить их после завершения пути. Чтобы рисовать с большей точностью, используйте инструмент «Перо».
1.Выберите инструмент «Свободное перо»
2.Чтобы контролировать, насколько конечный путь чувствителен к движению мыши или стилуса, щелкните перевернутую стрелку рядом с кнопками формы на панели параметров и введите значение от 0,5 до 10,0 пикселей для параметра «Подгонка кривой».
Более высокое значение создает более простой путь с меньшим количеством опорных точек.
3.Перетащите указатель на изображение. При перетаскивании за указателем остается путь. Когда вы отпустите кнопку мыши, будет создан рабочий путь.
4.Чтобы продолжить существующий контур от руки, поместите указатель пера в конечную точку контура и перетащите его.
5.Чтобы завершить путь, отпустите кнопку мыши. Чтобы создать замкнутый путь, перетащите линию в начальную точку пути (при выравнивании рядом с указателем появится кружок).
Рисуйте с помощью опций магнитного пера
Магнитное перо — это опция инструмента «Свободное перо», позволяющая рисовать контур, который привязывается к краям определенных областей изображения. Вы можете определить диапазон и чувствительность поведения привязки, а также сложность результирующего пути. Инструменты «Магнитное перо» и «Магнитное лассо» имеют много общих параметров.
1.Чтобы преобразовать инструмент «Перо произвольной формы» в инструмент «Магнитное перо » , выберите «Магнитный» на панели параметров или щелкните перевернутую стрелку рядом с кнопками формы на панели параметров, выберите «Магнитный» и задайте следующие параметры:
- В поле «Ширина» введите значение в пикселях от 1 до 256.
Магнитное перо обнаруживает края только в пределах указанного расстояния от указателя. - В поле «Контрастность» введите процентное значение от 1 до 100, чтобы указать требуемый контраст между пикселями, чтобы эта область считалась краем. Используйте более высокое значение для низкоконтрастных изображений.
- В поле «Частота» введите значение от 0 до 100, чтобы указать скорость, с которой перо устанавливает опорные точки. Чем выше значение, тем быстрее закрепляется путь.
- Если вы работаете со стилусом, установите или снимите флажок «Нажим пера». Когда выбран этот параметр, увеличение давления пера приводит к уменьшению ширины.
2.Нажмите на изображение, чтобы установить первую точку крепления.
3.Чтобы нарисовать сегмент от руки, переместите указатель или перетащите его вдоль края, который вы хотите обвести.
Самый последний сегмент границы остается активным. При перемещении указателя активный сегмент привязывается к самому прочному краю изображения, соединяя указатель с последней точкой крепления.
Нажмите, чтобы добавить точки крепления, и продолжите трассировку.
4.Если граница не привязывается к нужному краю, щелкните один раз, чтобы вручную добавить точку крепления и предотвратить перемещение границы. Продолжайте обводить край и при необходимости добавляйте точки крепления. Если вы допустили ошибку, нажмите Удалить, чтобы удалить последнюю точку крепления.
5.Чтобы динамически изменять свойства магнитного пера, выполните одно из следующих действий:
- Перетащите, удерживая нажатой клавишу «Alt» (Windows) или «Option» (Mac OS), чтобы нарисовать путь от руки.
- Щелкните, удерживая клавишу «Alt» (Windows) или «Option» (Mac OS), чтобы нарисовать прямые сегменты.
- Нажмите клавишу с открывающейся квадратной скобкой ([), чтобы уменьшить ширину магнитного пера на 1 пиксель; нажмите клавишу закрывающей квадратной скобки (]), чтобы увеличить ширину пера на 1 пиксель.
6.Завершите путь:
- Нажмите Enter (Windows) или Return (Mac OS), чтобы завершить открытый путь.
- Дважды щелкните, чтобы замкнуть путь магнитным сегментом.
Усовершенствованные приемы работы с пером с использованием Adobe Illustrator CC
Привет! Пришло время подсказок и приемов использования расширенного инструмента «Перо» в Illustrator. Теперь, если вы все еще немного боитесь Pen Tool, вы можете проверить курс Essentials. Проходит через Pen Tool намного больше, я думаю, немного больше базового понимания. Этот здесь сразу же прыгнет в… вы хороший пользователь Pen Tool, и вы хотите поднять его на следующий уровень. Так что доставайте блокнот, там есть несколько сочетаний клавиш и сочетаний клавиш, чтобы все работало и работало быстро. Давайте перерисуем эту маленькую куклу и сделаем так, чтобы она выглядела вот так.
Хорошо, давайте начнем.
Итак, время Advanced Pen Tool. Давайте добавим изображение, поэтому «Файл», «Поместить». Давайте возьмем из ваших «Файлов упражнений» инструмент под названием «Перо». Где ты, Pen Tool? Вот ты, вот. Убедитесь, что это «Шаблон», нажмите «Поместить». Так что это на своем собственном слое и заблокировано. Следующее, в разделе «Свойства», давайте возьмем наш «Перо» с нашей «Панели инструментов». Убедитесь, что у нас есть Заливка «нет». У нас будет Обводка «черная», это нормально.
Первое, что нам нужно сделать при использовании Pen Tool, это отключить Smart Guides. Поэтому «Command U» отключает его, иначе он начнет пытаться привязываться к вещам, и вы потеряете свой Mojo. Теперь первый трюк для улучшения кривых. Скажем, я хочу сделать этот пышный кусок внизу. Возможно, у вас есть привычка или способ, которым вас учили, щелкая один раз для угла, щелкая и перетаскивая кривую, затем угол здесь. Теперь это нормально, но часто вы можете получить красивые кривые, используя ручки из этих угловых точек.
Итак, я начну с щелчка и перетаскивания, и я перетащу кривую. Я тянусь к линии, по которой хочу идти. Примерно там. Затем наблюдайте за этим, я собираюсь растянуть, и я получаю ту же линию с меньшим количеством опорных точек. Вы обнаружите, что если у вас есть только две опорные точки, использование маркеров даст вам красивую более гладкую форму, чем если бы вы сделали два угла с кривой посередине. Проблемы, с которыми он сталкивается, если вы хотите изменить направление здесь, потому что это угол, верно? Мы знали, что это угол, когда рисовали его.
Итак, я перехожу к следующему ярлыку. Если у вас есть кривая, где вы хотите, чтобы она была углом, вы можете просто удерживать клавишу «Alt» на ПК или клавишу «Option» на Mac. Видишь ли, я сломал его там. Я собираюсь подняться сюда, и я хочу, чтобы это все еще была кривая, поэтому я собираюсь щелкнуть и перетащить. Я могу сломать его позже, удерживая клавишу «Alt» на ПК или клавишу «Option» на Mac и сломав его, когда рисую, а не рисую, а затем возвращаюсь к привязке преобразования.
Инструмент «Точка» или «Белая стрелка». Просто хороший удобный дополнительный трюк.
Итак, это один из способов сделать это, давайте покажем вам еще лучший способ, и я обычно рисую с помощью Pen Tool. Так что я собираюсь щелкнуть и перетащить сюда, чтобы получить эту первую кривую. Щелкните и перетащите. И вместо того, чтобы делать то, что мы делали раньше, это нарисовать его, а затем вернуться к нему и сломать его, используя клавишу «Option» или клавишу «Alt» на ПК. Вы действительно можете сделать это здесь. Прежде чем вы начнете, прежде чем вы получите примерно то, что вам нужно, просто нажмите и удерживайте клавишу «Alt» на ПК или клавишу «Option» на Mac, ту же клавишу. Перед тем, как отпустить, и он на самом деле щелкает его, пока вы идете. Так что я буду часто делать это. И вытянуть.
Скажем, я хочу сохранить эти кривые. Проделываю очень грубую работу, чтобы ускориться, но я добираюсь до этого, и я перетаскиваю его, затем удерживаю «Alt», просто поднимите его таким образом, потому что я знаю, что это меня достанет примерно туда, куда я хочу.
И мы собираемся добраться до этого момента. Так что «Alt» ломает его. Мы подошли к этому моменту, и я знаю… Мне нужно, чтобы это было очень долго, чтобы получить эту существующую кривую, верно? Но я знаю, что эта верхняя точка здесь, вы видите, вы думаете: «Чувак, это зашло слишком далеко», и в конце концов у тебя будут свои методы, чтобы исправить это. Что вы можете сделать, так это посмотреть это, пока я перетаскиваю это, если вы удерживаете нажатой клавишу «Command» на Mac или клавишу «Control» на ПК, вы можете — он все еще держит его заблокированным, но приносит это обрабатывать в, так что степень не так далеко.
Итак, пока вы перетаскиваете, вы можете как бы укоротить один из них, удерживая клавишу «Command». Я знаю, что все это немного сложно запомнить, но у вас есть блокнот рядом с вами, и вы собираетесь просто тратить… всякий раз, когда вы делаете свой следующий рисунок, вы просто типа: » Хорошо.» Вы можете использовать только два или три из них, но я обнаружил, что использую их все, это просто делает мой опыт работы с Pen Tool намного лучше.
Еще один вариант, который мы собираемся сделать, это, скажем, я справлюсь здесь, и я начну рисовать, и это просто не совсем в порядке, верно? Что я могу сделать, прежде чем я отпущу, просто удерживайте клавишу «пробел», затем, когда я двигаю мышь, она перемещает опорную точку. Так что я могу продолжать доводить его до совершенства. Это будет все для супер ярлыков.
Что я хочу, чтобы вы сделали для своего проекта, так это закончили этот рисунок. Вы можете использовать Pen Tool или Curvature Tool, о которых мы узнали в предыдущем видео, решать вам. Просто грубый рисунок, не волнуйтесь, если он не идеален. Я бы хотел, чтобы вы сделали это, потому что позже мы собираемся использовать его в качестве примера, чтобы раскрасить его, показать вам, как раскрашивать нарисованный от руки рисунок. Одна из вещей, с которой вы можете столкнуться, это, например, как вы хотите завершить это сейчас. Вы дойдете до этой точки здесь и спросите: «Мне идти сюда или сюда?» Так что давайте просто превратим это в пилотную часть.
Я имею в виду, что я возьму свою «Черную стрелу», просто щелкну на заднем плане, и я нарисую ее как отдельную линию. Мы соединим их все позже, используя классный инструмент под названием Shape Builder Tool. Я просто собираюсь щелкнуть и перетащить сюда. Хочу ли я, чтобы он присоединился? Да, наверное.
Вы можете видеть здесь, я не беспокоюсь, что это не ходит, полностью соединяется, мы собираемся пройти и соединить их по-другому. Итак, Pen Tool, скажем, эта линия здесь, вот такая рука, что я собираюсь сделать, это щелкнуть один раз и просто щелкнуть один раз там. Этого будет достаточно для того, что мне нужно. Теперь я собираюсь использовать Pen Tool. Я собираюсь нарисовать кривую. Кривая, кривая. Что я мог бы сделать, так это просто немного перекрыть это, потому что хочу ли я получить там идеальную линию? Рисовать таким образом становится слишком сложно. Итак, мы собираемся перекрыть это, и что я сделаю, так это нарисую эту ногу поверх, и мы обрежем ее с помощью Инструмента «Создание фигур».
Такую технику я хочу, чтобы вы использовали.
Просто убедитесь, что все… не должно полностью перекрываться вот так. Близко так можно. Мы покажем вам позже, есть волшебный способ их соединения. Я хочу, чтобы вы прошли, нарисовали все линии, которые вы видите здесь. Не беспокойтесь об этом слишком сильно, но это может быть действительно хорошее время, чтобы попрактиковаться в ваших потрясающих, фантастических новых продвинутых трюках Pen Tool.
Хорошо, я вернулся. Я просто рисовал это и подумал, что на самом деле, возможно, я могу добавить что-то еще к этому видео, потому что одна из больших проблем, скажем, в том, что мы используем какой-либо из инструментов — я использую инструмент «Перо» — если я наберу из— скажем, я хочу щелкнуть здесь, он действительно захочет присоединиться к этому инструменту или присоединиться к концу этих строк, а вы типа: «Прекратите подключаться». Самый простой способ — так что инструмент Curvature Tool хуже всего подходит для этого, верно? Если я начну здесь и положу один туда, один туда, я хочу перейти к этому, он действительно хочет что-то сделать с этим, и вы такой: «О, что случилось? Мы просто делаем это».
линия.» Самый простой способ — просто быстро увеличить масштаб. Поэтому, если я нажму туда, он соединится. Я действительно преувеличил эти линии, вы можете видеть, что они все пересекаются. Мы исправим это в будущем уроке, но мы щелкнем один раз, и там, где он попадет сюда, где он действительно хочет присоединиться, просто увеличьте масштаб. Я использую «Command +», вы можете использовать «Control +» и просто щелкните здесь, это дает вам, я думаю, больше места для ввода o— так что это не попытка угадать эти строки. Я часто делаю это, увеличивая масштаб, просто чтобы убедиться, что он не соединяется с другими линиями.
Еще одна вещь, которую я понял во время работы, это то, что для отмены выбора вы можете перейти к «Черной стрелке» или нажать клавишу «V». Ярлык, который я использую чаще всего, — это удержание клавиши «Command». Вы можете видеть, что мы получаем «Черную стрелу», и просто щелкаем в фоновом режиме. Итак, пока я рисую… скажем, мы хотим нарисовать эту линию. Итак, щелкните один раз, я использую Curvature Tool, щелкните один раз.
У меня просто красивая кривая. Он продолжает присоединяться, поэтому удерживайте «Command» и просто нажмите «Выключить» в фоновом режиме, чтобы я мог начать снова. И опять же, он действительно захочет присоединиться к этой линии. Так что, если я увеличу масштаб, удерживая «пробел», чтобы щелкнуть и удерживать, и перетащить это вокруг. Просто начну, немного утрирую. Я постараюсь избежать этой строки здесь. Нажмите один раз, нажмите один раз. Нажмите один раз, нажмите один раз. Перейдите к «Инструменту кривизны». Создан для изготовления странных цветов. Щелкните в фоновом режиме.
Еще одна вещь, прежде чем я уйду, это то, что когда вы дойдете до конца вашего рисунка, потому что мы собираемся раскрасить его позже, у вас останется уродливый рисунок. Многое пересекается, и это не очень приятно. Хороший маленький простой трюк: я выбираю все это с помощью «Черной стрелки», удерживая нажатой клавишу «Alt» или «Option» на Mac и просто создавая дубликат. И выбрав его, просто перейдите к «Stroke» и выберите что-нибудь здесь, где написано «Профиль».
Давайте выберем что-нибудь получше, например вот этот первый, «Профиль ширины». Просто придает ему красивый вид, нарисованный от руки. Я поднял свой до «3pt». Выглядит немного лучше. Как я уже сказал, с помощью Shape Builder Tool мы создадим это, заполним его и нарисуем классные цвета. Хорошо, это все, что касается Advanced Pen Tool. Увидимся в следующем видео.
Как использовать инструмент «Перо» в Illustrator
Существует множество инструментов и методов, которые необходимо изучить, чтобы овладеть искусством векторной иллюстрации, но ни один из них не может быть более важным, чем знание того, как вручную создавать линии и формы от руки. В Adobe Illustrator это можно сделать с помощью инструмента «Перо», и в сегодняшнем уроке я покажу, как использовать инструмент «Перо» в Illustrator.
Ниже приводится письменное руководство, объясняющее, как использовать инструмент «Перо» в Illustrator. Я включил анимацию, чтобы помочь проиллюстрировать каждый пункт. Тем не менее, ниже есть видеоурок, который проведет вас через объяснение, если вам будет легче учиться таким образом:
В Adobe Illustrator инструмент «Перо» позволяет вручную рисовать линии и фигуры от руки. Он позволяет рисовать прямые или изогнутые края, которые можно использовать либо как независимые линии, либо как целые фигуры.
Инструмент «Перо» особенно полезен, когда речь идет о таких вещах, как трассировка векторных силуэтов или ручное создание фигуры, которую нельзя создать с помощью других инструментов. Инструмент «Перо» отлично подходит для трассировки и обрезки объектов на фоне.
Каким бы мощным ни был инструмент «Перо», ему нужно немного научиться. Вам может потребоваться некоторое время, чтобы понять, как он работает, и как только вы поймете его функции, вам может потребоваться еще больше времени, чтобы стать достаточно опытным с ним, чтобы иметь возможность создавать любую форму, которую вы хотите.
Все хорошее приходит со временем, и Pen Tool не исключение. Как только вы освоите этот инструмент, ваши навыки векторной иллюстрации станут безграничными.
Как использовать инструмент «Перо» в Illustrator
Инструмент «Перо» имеет множество функций, каждая из которых служит уникальным и важным целям. Вот важные функции, которые я рассмотрю в этом уроке.
- Создание линий и фигур
- Привязка линий к оси
- Добавление новых опорных точек
- Удаление опорных точек
- Создание изогнутых линий
- Создание изогнутых линий с углами
- Перемещение опорных точек по мере их рисования
Начнем!
1. Создание линий и фигур
Если вы щелкнете по холсту с помощью выбранного инструмента «Перо», вы заметите, что он создает опорную точку в том месте, где вы щелкнули, и синяя линия будет следовать за вашим курсором, когда вы его перемещаете. Эта синяя линия представляет собой предварительный просмотр того места, где будет располагаться линия, если вы щелкнете еще раз.
При повторном нажатии будет добавлена еще одна опорная точка, и между обеими опорными точками будет создана линия.
На этом этапе вы можете просто нажать Enter на клавиатуре, и вы сгенерируете строку.
Однако, если вы продолжите нажимать, вы увидите, что можете продолжать создавать новые опорные точки в любом месте, пока вы не нажмете на исходную опорную точку, чтобы закрыть путь.
Вот как можно создавать пользовательские фигуры с помощью Pen Tool.
2. Привязка линий к оси
Допустим, вы хотите добавить точки привязки на идеально прямую линию, которая проходит по оси X или Y. Вы можете сделать это, удерживая Shift на клавиатуре, что ограничит ваши линии горизонтальной или вертикальной осью в зависимости от того, в каком направлении вы перемещаете курсор.
Удерживая Shift, вы также можете создавать линии по диагонали под идеальным углом 45 градусов.
3. Добавление новых опорных точек
После того, как вы закончите создание фигуры/линии, вы можете добавить новые опорные точки, просто щелкнув линию с помощью инструмента «Перо», который все еще активен.
Когда вы наведете Pen Tool на край линии, вы заметите, что курсор изменится со звездочки на символ плюса. Вот как вы узнаете, что он готов добавить точки к линии.
Затем вы можете перемещать и изменять эти опорные точки с помощью инструмента «Прямой выбор» позже, если хотите.
4. Удаление опорных точек
Инструмент «Перо» также позволяет удалять опорные точки, если вы того пожелаете.
Когда ваша фигура или линия будут завершены, вы можете навести курсор на опорную точку. Как только он окажется точно над точкой, курсор изменит свой вид на символ минуса. Просто нажмите на опорную точку, чтобы удалить ее.
Как вы можете видеть на анимации выше, путь, по которому следует линия, по умолчанию будет соответствовать ближайшим опорным точкам с обеих сторон.
5. Создание изогнутых линий
Инструмент «Перо» также позволяет при необходимости создавать изогнутые линии.
Чтобы создать кривую линию, вместо того, чтобы щелкнуть по холсту, чтобы создать точку, щелкните и перетащите вместо этого, чтобы сделать линию между двумя точками изогнутой.
Вы можете диктовать контур изогнутой линии, перемещая мышь. Затем, когда вы довольны формой кривой, вы можете завершить ее, отпустив щелчок.
Это один из самых сложных аспектов использования инструмента «Перо» в Illustrator. Как только вы освоите процесс создания изогнутых линий, которые следуют точному пути, по которому вы хотите, чтобы они следовали, вы можете рисовать все, что захотите!
6. Создание изогнутых линий с углами
Всякий раз, когда вы создаете кривую линию с помощью инструмента «Перо», следующая опорная точка, которую вы создаете, также будет следовать кривой. Если вместо этого вы предпочитаете заканчивать кривую острым углом, вы можете сделать это, просто завершив путь, нажав Enter на клавиатуре. Затем вы можете снова щелкнуть опорную точку, чтобы продолжить рисование обычными прямыми линиями.
Это особенно полезно при отслеживании объекта. Вам придется довольно часто создавать изогнутые линии, которые заканчиваются прямыми углами, так что это хорошая техника для ознакомления.
7. Перемещение опорных точек
Один из самых сложных аспектов создания изогнутых линий с помощью инструмента «Перо» — точно знать, где их разместить. Трудно предположить, где будет создана изогнутая линия после размещения точки привязки, поэтому иногда вам нужно соответствующим образом отрегулировать положение точки привязки.
Чтобы переместить точку привязки, просто нажмите клавишу пробела и перемещайте мышь, чтобы отрегулировать положение точки.
Следует отметить, что точку привязки можно переместить только в том случае, если вы еще не зафиксировали ее положение, отпустив кнопку мыши. Если вы уже разместили точку, вам придется отменить это действие, нажав Control + Z на клавиатуре.
Изменение настроек инструмента «Перо»
Наконец, если вы хотите изменить некоторые способы работы инструмента «Перо», вы можете сделать это в меню «Установки», которое можно активировать, выбрав «Правка» > «Установки» > «Отображение выделения и привязки».
