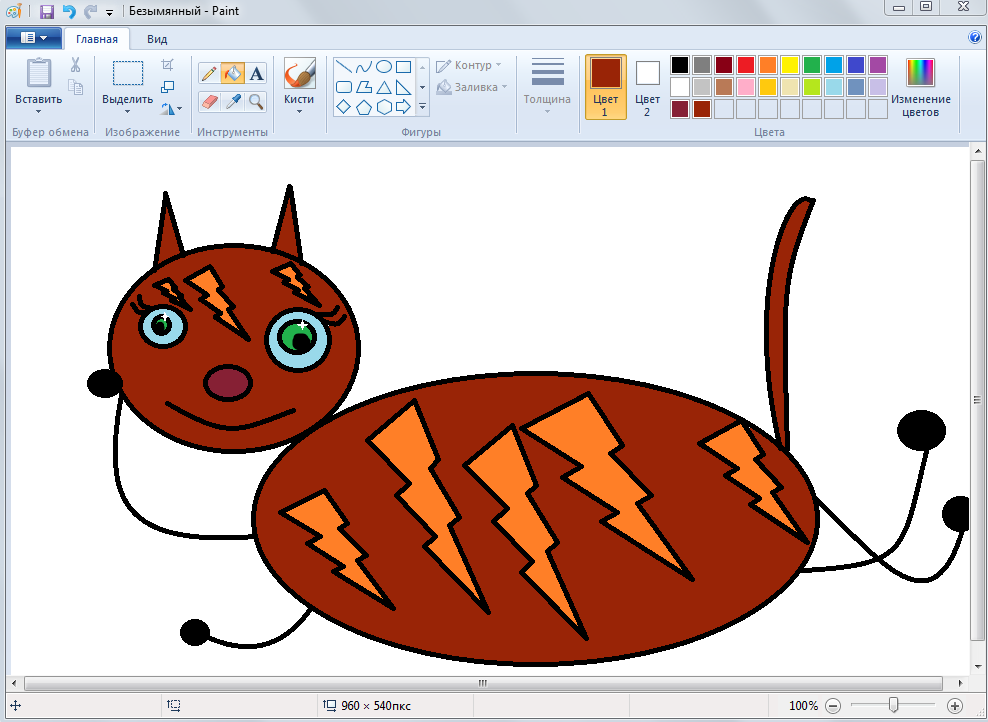

2018. Google запустил свой аналог Paint

Google выпустил простой онлайновый графический редактор Google Canvas, который позволяет что-то быстренько нарисовать от руки (как программа Paint в Windows). Он бесплатный и доступен по адресу canvas.apps.chrome. Не смотря на наличие слова chrome в адресе, его можно открывать и в других браузерах, например в Firefox. Рисунки можно сохранять на компьютер в виде изображений PNG. Также, можно импортировать сохраненные изображения обратно в Canvas. Приложение работает как с мышью, так и со стилусом на планшетах. Вероятно, скоро Canvas присоединится к другим онлайн редакторам в Google Drive и G Suite.

2018. Бесплатный онлайн графический редактор Canva доступен в России

Конечно, в нашей стране нет такой (моральной) проблемы, чтобы установить себе бесплатный фотошоп, однако, возможно, бесплатный онлайновый графический редактор будет даже удобнее для некоторых маркетологов и владельцев интернет-магазинов. Например, сервис Canva, который недавно локализовали для России. Он быстро запускается в браузере и предоставляет множество готовых бизнес-шаблонов для баннеров, буклетов, диаграмм, рассылок, графики для соцсетей и блогов. Есть в нем также магазин профессиональных фоток (по 1$ за каждую). Собственно, сервис — бесплатный именно в расчете на то, что вы будете покупать эти фотки (а иногда хорошая фотка действительно стоит того, чтоб ее купить). Ну, и еще заплатить придется, если ваше онлайн хранилище превысит 1Гб (но, вероятно, такого вы не допустите).

2014. Фотошоп заработает на Хромбуках

Критики Хромбуков (ноутбуков на платформе Google ChromeOS) всегда говорили, что ничего хорошего из этих ноутбуков не выйдет, потому что (цитата) «на них не работают десктоп-программы, например Фотошоп». Скоро им придется придумать другой пример, потому что Photoshop уже скоро будет работать на Хромбуках. Google и Adobe совместно решат эту задачу. Причем, это будет виртуальная версия Photoshop, которая не устанавливается, а «транслируется» на ноутбук через интернет. Сначала она станет доступна в версии для образовательных учреждений, а потом — для остальных. Напомним, Adobe также предоставляет онлайн-версию Photoshop Express, правда она очень ограничена по функциональности. Однако, на прошлой неделе Adobe купила онлайновый графический редактор Aviary, так что видимо, и онлайн версия фотошопа скоро станет полноценным инструментом.

2013. Adobe полностью переходит на SaaS

Совсем недавно мы писали о том, что Adobe сделал опцию аренды своих дизайнерских приложений более привлекательной, чем традиционную покупку. А сегодня они пошли еще дальше и объявили, что аренда останется единственным вариантом. Новой версии Creative Suite (CS) уже не будет. Вместо него будет Adobe Creative Cloud (CC). Зачем они это делают? Первая причина — снизить пиратство. Вторая причина — дизайнерские программы Adobe превращаются в облачные сервисы. Нет, они еще не работают в браузере. Но уже не просто позволяют что-то нарисовать, а и организовать работу над проектом с нескольких компьютеров, или с участием нескольких человек (в первую очередь, организовать взаимодействие дизайнера и заказчика). ***

2013. Photoshop и другие продукты Adobe теперь выгоднее арендовать, чем купить

Вслед за Microsoft, которая с помощью новой ценовой политики пытается перевести своих клиентов на аренду MS Office, компания Adobe пошла тем же путем.

Теперь популярные графические редакторы из набора Adobe Creative Suite выгоднее не покупать, а брать в аренду, подписавшись на сервис Adobe Creative Cloud. Этот сервис был представлен полтора года назад, в качестве персонального инструмента для синхронизации графических файлов между компьютерами. Но теперь он превратился в главный продукт Adobe и включает в себя подписку на ВСЕ приложения Creative Suite, плюс приложения для планшетов, плюс облачное хранилище, плюс синхронизация файлов между компьютерами. Кроме того, появилась версия Creative Cloud для рабочих групп, в которой можно организовывать групповую работу над изображениями, сайтами, видео и другими мультимедиа объектами. С 4 марта эта бизнес-версия Creative Cloud доступна и в нашей стране. ***

2011. Adobe представила мобильно-облачный графический пакет. Хочет завладеть HTML5

Adobe развивается медленно, но в правильном направлении. Сегодня на конференции Adobe MAX компания представила свое решение для набирающих популярность планшетов и облачных технологий — Adobe Touch apps и Adobe Creative Cloud. Adobe Touch apps — это набор приложений для работы с графикой на планшетах Android и iPad. Как можно догадаться из названия, они расчитаны на работу с помощью пальцев. Флагманом новой линейки является Photoshop Touch. Он предоставляет большинство функций, которые есть в десктоп-версии, включая слои и эффекты. Особенно интересно выглядит новый инструмент для свободного выделения, который позволяет выделить любой объект просто обведя его пальчиком. Приложение Debut позволяет продемонстрировать на планшете (заказчику) изображение, созданное в Photoshop или Illustrator и заказчик сможет пальчиком нарисовать пометки — что и как нужно исправить. ***

2011. Autodesk покупает Pixlr, наступает на Adobe Photoshop

Пока компания Adobe воюет с Apple и пытается разобраться со своей SaaS-стратегией в сфере систем для совместной работы с документами, у нее из под носа могут увести еще одну нишу, которая приносит компании львиную долю дохода — графические редакторы. На днях прозвучал очень тревожный звоночек — разработчик систем проектирования Autodesk купил онлайн-альтернативу Photoshop — сервис Pixlr. Недавно мы составляли рейтинг 5 лучших онлайновых графических редакторов и Pixlr был признан лучшим из них. Кроме того, компания Autodesk довольно динамично осваивает облачные технологии. В прошлом году она запустила SaaS-версию своего флагманского продукта AutoCAD WS. Кто-то может сказать, что для графических редакторов внедрение облачных технологий — это лишнее, ведь для них, в первую очередь, важна скорость и богатый интерфейс десктоп-приложений. Но вспомните, то же самое недавно говорили и о редакторах документов. ***

2010. 5 лучших онлайновых графических редакторов

Хотя за последнее время онлайновые графические редакторы сделали огромный шаг вперед, мы пока не рекомендуем дизайнерам обращать на них внимание — ни один из них не может сравниться по возможностям с Photoshop. Однако, кроме дизайнеров, графические редакторы в своей работе часто используют и маркетологи (например, для рисования баннеров, картинок для презентаций или сайта). И как правило, им не нужны сложные фотошоповские фильтры, а лишь базовые инструменты для комбинирования картинок, текста и рисования простых объектов. В таких случаях онлайновые альтернативы Photoshop могут оказаться очень полезными. Мы составили список 5 лучших инструментов из этой серии. Причем сам онлайновый Photoshop Express в наш рейтинг не попал (как и купленный Гуглом Picnick) — т.к. эти сервисы подходят лишь для обрезания фотографий и удаления «красных глаз». Мы выбрали лишь те сервисы, которые маркетологи могут реально использовать в своей работе. ***

2008. Balsamiq Mockups — вэб-сервис для проектирования интерфейсов

Создавая новый сайт или вэб-приложение конечно же сразу желательно представлять себе, как это все будет работать и выглядеть. Т.е. нужен дизайн интерфейса. И как правило, проектирование интерфейса — это работа не для программиста, а для специалиста по маркетингу, который понимает, что нужно будущим пользователям. А для маркетолога системы, в которых можно рисовать интерфейсы, типа Delphi, Flex Builder — это темный лес. Есть Visio, но оно для вэб-приложений не подходит. Поэтому бедный маркетолог берет фотошоп, скриншотит похожие сайты и комбинирует картинки. Оказалось, есть очень даже удобный вэб сервис, специально предназначенный для таких вещей — Balsamiq Mockups. ***

2008. Вышла вэб-версия Adobe Photoshop

Вэб-сервисы Adobe (за исключением купленного Breeze = Adobe Acrobat Pro) напоминают группу Виагра, в том смысле, что «они могли бы и не петь». Так и сервисы Adobe могут и не использоваться для выполнения каких-либо полезных функций. На них просто приятно время от времени посмотреть, поиграться и получить эстетическое удовольствие от ни с чем не сравнимого интерфейса. ***

2007. Adobe показала онлайн-версию Photoshop

На только что прошедшей конференции Photoshop World 2007 в Лас-Вегасе, вице-президент Adobe Джон Лойаконо (John Loiacono) показал Adobe Photoshop Express — онлайновый графический редактор по типу Adobe Premiere Express (онлайн-видеоредактор, сделанный на Flash, являющийся по сути облегчённым вариантом десктопного Adobe Premiere). К сожалению, презентация проводилась для «своих людей», поэтому Adobe Photoshop Express всё ещё не доступен широкой общественности. ***

2007. Web 2.0 стратегия Adobe

Мы как-то уже привыкли думать, что основная борьба на рынке онлайновых пользовательских приложений идет между Google, Yahoo! и Microsoft: эти компании на слуху, делают большие и яркие, пусть зачастую и спорные проекты. А рядом с гигантами сражаются за локальные ниши небольшие стартапы. Сейчас, похоже, мы увидим, как в мир онлайновых приложений вступает еще один крупный игрок – Adobe. ***

2007. Скоро: Adobe Photoshop — в онлайне!

Сегодня Adobe заявил о своих планах в течении 6 месяцев запустить он-лайн версию своего знаменитого графического редактора. Это будет бесплатный сервис, окупаемые за счет рекламы. В Adobe говорят, что конечно, его функциональность будет уступать настольному брату, но она и камня на камне не оставит от аналогичных сервисов конкурентов, таких как PXN8, Fauxto, Picture2Life, Picnik, Preloadr, Snipshot. А брэнд Adobe даст ему преимущество и над Google Picasa даже с учетом ее возможного совершенствования. И, наверно, у Adobe есть все основания для таких утверждений, т.к. в запасе есть своя классная платформа — Adobe Flex, которая уже использовалась компанией при создании видео-сервиса Adobe Remix. А еще есть Adobe Apollo — гибридная вэб/десктоп платформа. Если еще Adobe продолжит свою политику и добавит в сервис инструменты для совместной работы в он-лайне, то это будет вообще чудесно.

Построение графика при помощи утилиты gnuplot

Gnuplot — свободная и кроссплатформенная утилита

для визуализации научных (и не только) данных

Gnuplot — это свободный инструмент для создания графиков. Поддерживается создание как двухмерных, так и трехмерных изображений.

Программа доступна для множества платформ — Linux, MS Windows, OSX и представляет собой утилиту командной строки, с собственным набором команд. Так же имеется возможность выполнять скрипты. Поддерживается вывод как непосредственно на экран, так и в файлы различных графических форматов.

Утилита очень удобна для визуализации и глубокого анализа различных научных данных. Встроенный скриптовый язык позволяет гибко задавать различные параметры визуализации.

Официальный сайт проекта — http://www.gnuplot.info/

Распространяется как в виде исходных кодов, так и в виде уже собранных пакетов и установочных файлов для различных операционных систем. В случае большинства дистрибутивов Linux программа доступна в репозиториях и устанавливается штатными средствами дистрибутива. Для Apple OSX установка доступна, например, через macports (см. http://www.macports.org/)

В сети и в частности на официальном сайте доступны множество примеров использования gnuplot, русскоязычной же информации увы крайне мало.

В этой статье я рассмотрю несколько типовых примеров использования gnuplot в формате «подставил свои данные — получил график».

Для начала рассмотрим основные команды, которые будут актуальны практически каждый раз. Важный момент — все команды регистрозависимые, так что команда help будет понята утилитой, а вот Help — уже нет.

help — собственно помощь, богатая встроенная интерактивная справка, можно получать справку по конкретной команде, например help plot
set xlabel «моя подпись для x» — задает подпись для оси абсцисс
set ylabel «моя подпись для y» — задает подпись для оси ординат
set xrange [min:max] — задает лимиты значений для оси абсцисс, после выполнения команды ось на графике будет размечена от min до max, значения графика не попавшие в этот диапазон будут отброшены. Этот параметр может быть полезен для фильтрации ненужных значений или же для визуального отодвигания начала и конца графика от краев изображения. В качестве min, max могут быть целочисленные значения, числа с плавающей запятой, а так же даты.

Если вместо конкретного значения указать * — значение будет вычисляться автоматически, на основе минимального/максимального значения в данных.

По умолчанию gnuplot использует режим [*:*] с автоматическим вычислением.

set yrange [min:max] — аналогично xrange, только для оси ординат.
plot — собственно команда построения графика, эта команда принимает обязательный аргумент — источник данных для построения графика, это может быть имя файла с исходными данными, либо же математическая формула.

Есть возможность, через запятую, задать несколько источников данных — тогда на одном «полотне» будут нарисованы несколько графиков, так же можно указывать дополнительные параметры — тип графика, параметры отрисовки. Об этом в примерах ниже.

set terminal <term_type> — служебная команда, задает механизм вывода графика, по умолчанию вывод выполняется на экран (если доступна графическая оболочка), для переключения в режим записи в png файл следует выполнить команду

set terminal png для возвращения в режим отображения на экране следует выполнить эту команду с иным аргументом:
- - - - Для Windows: set terminal windows
      - Для Linux: set terminal X11
      - Для OSX: set terminal aqua

Полный список доступных терминалов можно узнать, если просто выполнить команду set terminal

set output «filename. png» — задает имя выходоного файла, в случае если выбран соответствующий режим в
set terminal
set key <param> — эта команда, вместе с различными параметрами позволяет управлять «легендой» графика, наиболее используемые варианты применения:
- - - - set nokey — выключить отображение легенды
      - set key — включить ранее выключенное отображение легенды
      - set key title «подпись» — задает произвольную подпись к легенде
      - set key {left | right | center} {top | bottom | center} — комбинацией параметров можно задать расположение легенды
reset — сброс всех заданных параметров

Теперь настало время примеров, построим простейший график функции sin(x), установив легенду с произвольным текстом и расположением. Так же зададим ограничения значений по X

Запускаем gnuplot и вводим следующие команды (где > — приглашение командной строки gnuplot)

> set xrange [-2:5]

> set key horizontal top left

> set key title «график функции sin(x)»

> plot sin(x)

После выполнения последней команды откроется окно с нарисованным графиком

Теперь рассмотрим более реальный пример — например зависимость уровня радиации от высоты.

У нас есть исходные данные — высота в метрах и уровень радиации в микрозивертах.

Сохраним эти данные в текстовый файл, в виде двух колонок (обязательное условие — разделителем дробной части должны быть точки)

220 0.1

500 0.1

1000 0.1

1500 0.1

2000 0.1

2500 0.11

3000 0.12

3500 0.13

4000 0.14

4500 0.18

5000 0.2

5500 0.22

6000 0.25

6500 0.29

Где в первой колонке — высота, это будут значения для X, а во второй колонке — микрозиверты, значения для Y.

Сохраним эти данные в некий тектовый файл radiation.txt

Теперь в текущем каталоге (где сохранен файл с данными) запускаем gnuplot и вводим следующие команды:

> set xrange [100:7000]

> set ylabel «Уровень радиации»

> set xlabel «Высота»

> plot «radiation.txt» with lines

В итоге на экране мы получим график

В последней команде мы «попросили» gnuplot построить график по данным из файла radiation. txt, так же было дополнительно указана опция with lines что означает использовать сплошную кривую для отрисовки графика.

Еще возможные варианты команды позволяют нарисовать графики вида:

> plot «radiation.txt» with points

> plot «radiation.txt» with boxes

Для варианта with points можно так же задать дополнительные параметры — тип точек, делается это с помощью дополнительного аргумента pointtype <num>, где num — некое целое число, означающее тип точки. Попробуйте самостоятельно поиграть с этим значением и посмотреть какой тип точки будет нарисован, вот некоторые примеры:

> plot «radiation.txt» with points pointtype 5

> plot «radiation.txt» with points pointtype 6

Рассмотрим другую распространенную ситуацию — есть несколько наборов данных и необходимо нарисовать несколько графиков сразу, для удобного визуального сравнения.

Сделать это очень просто. Подготовим еще один набор данных и сохраним его в файл radiation2.txt

120 0.1

500 0.11

1000 0.12

1500 0.12

2000 0.12

2500 0.13

3000 0.14

3500 0.16

4000 0.17

4500 0.19

5000 0.21

5500 0.25

6000 0.32

6500 0.46

Запускаем gnuplot и выполняем уже знакомую последовательность команд:

> set xrange [100:7000]

> set ylabel «Уровень радиации»

> set xlabel «Высота»

А теперь просим программу построить сразу два графика, еще и задав произвольные заголовки для легенд, делается это сразу одной строчкой

> plot «radiation.txt» with lines title «Радиация 1», «radiation2.txt» with lines title «Радиация 2»

В итоге получим график

Очень просто. Количество наборов данных может быть произвольным — просто указываются через запятую, как в данном случае.

Теперь построим точно такой же график, но вместо вывода на экран сразу сохраним в png файл:

> set xrange [100:7000]

> set ylabel «Уровень радиации»

> set xlabel «Высота»

> set terminal png

> set output «plot. png»

> plot «radiation.txt» with lines title «Радиация 1», «radiation2.txt» with lines title «Радиация 2»

После выполнения команды в текущем каталоге появится файл plot.png с изображением графика. Как видно данная операция отличается вводом двух дополнительных команд, описанных в начале настоящей статьи.

А теперь для примера рассмотрим принципы построения трехмерных графиков.

Для построения объемного графика нам нужна третья координата — Z, подготовим текстовый файл 3d.txt с таким набором данных

9.862e-01 -8.062e-02 0.001

9.786e-01 -1.134e-01 0.002

9.720e-01 -1.382e-01 0.003

-1.849e-01 -2.165e-01 80.000

-2.412e-01 -1.301e-01 90.000

-2.611e-01 -4.825e-02 100.000

Далее выполняем команды gnuplot:

> set xrange [-1:1]

> set yrange [-1:1]

> splot «3d.txt» with lines

Внимательный читатель сразу заметит, что вместо plot мы используем команду splot, именно она позволяет создать трехмерный график, корректно обрабатывая данные. Если же использовать старую команду plot — будет построена некая двухмерная проекция предполагаемого графика.

После выполнения команды мы получим вот такое симпатичное изображение:

Исходных данных у нас не очень много, поэтому изображение выглядит не так впечатляюще, как могло бы выглядеть, но тем не менее мы можем попробовать отобразить эти данные в виде трехмерной поверхности, для этого добавим новую команду:

> set dgrid3d 30,30

Команда создает трехмерную сетку размером 30 на 30, наши же данные будут вытянутыми вершинами в этой сетке, генерация графика осуществляется как и в примере выше, в итоге получаем изображение:

Познакомиться более глубоко с принципами построения трехмерных графиков можно тут: http://gnuplot.sourceforge.net/demo/surface1.html

Приведено достаточно много примеров на все случаи жизни.

Еще больше захватывающих примеров: http://gnuplot.sourceforge.net/demo/

Более подробную информацию можно почерпнуть в официальной документации. Так же не забывайте про команду help.

Успехов!

P.S. Построение графиков может пригодиться Вам при астрометрии и фотометрии звезд (или астероидов, комет, спутников…) и конечно при поиске новых переменных звезд.

Кутков О.Е., КрАО

2015г
