Рисунок в проекции: 3D РИСУНОК И ЕГО ПЕРСПЕКТИВА

Для простых деталей часто бывает достаточно одного или двух видовых чертежей. На чертежах с одним видом третий размер может быть выражен примечанием или описательными словами, символами или сокращениями, такими как Ø, HEX и т. д.

Квадратные сечения могут быть обозначены светлыми пересекающимися диагональными линиями, как показано выше, что применимо независимо от того, параллельна ли поверхность плоскости чертежа или наклонена.

Другой пример чертежа с одним видом:

Дополнительные виды могут быть добавлены, если они улучшают визуализацию.

Виды также следует выбирать таким образом, чтобы по возможности избегать скрытых характерных линий. Это означает, что должен быть показан наиболее описательный вид .

Кроме того, необходимо выбрать минимальное количество просмотров, необходимое для полного описания объекта. Удалите виды, которые являются зеркальным отображением других видов.

Почему техника многоракурсных чертежей так важна?

Чтобы произвести новый продукт, необходимо знать его истинные размеры, а истинные размеры не представлены должным образом на большинстве графических чертежей. Например, фотография представляет собой живописное перспективное изображение. Однако, как видите, t изображение искажает истинные расстояния, а последние необходимы для производства и строительства , и в данном примере речь идет о ширине дороги, а не о столбе!

В машиностроении перспективные проекции искажают измерения.

Как видите, два измерения ширины на виде спереди блока кажутся разными по длине в перспективной проекции. Другими словами, равные расстояния не кажутся равными на чертеже в перспективе.

Таким образом, поскольку проектирование и технология зависят от точного описания размера и формы для проектирования, наилучшим подходом является использование метода параллельного проецирования (ортогональное проецирование) для создания чертежей с несколькими видами, где каждый вид показывает только два из трех измерений. (ширина высота Глубина).

Подводя итог :

Преимущество многоракурсных чертежей по сравнению с графическими чертежами заключается в том, что многоракурсные чертежи показывают истинный размер и форма различных особенностей объекта, тогда как изображения искажают истинные размеры, которые имеют решающее значение в производстве и строительстве.

1

Что именно разместить на правом боковом выступе?

Это то, что мы можем видеть с левой стороны или с правой стороны объекта?

Ответить на эти вопросы можно двумя способами, основанными на двух разных принципах

• Проекция под первым углом
• Проекция под третьим углом .

Третий угол используется в Канаде и США. Первый угол используется в Европе.

В ортогональной проекции третьего угла можно предположить, что объект заключен в стеклянную коробку.

Каждый вид представляет то, что видно, если смотреть перпендикулярно на каждую сторону коробки.

Результирующие представления идентифицируются по именам, как показано.

Виды спереди, сзади и сбоку иногда называют eleva ts , например, вид спереди. Вид сверху можно назвать планом .

При желании вид сзади может быть показан в обоих направлениях – в крайнем левом или крайнем правом углу. Когда нецелесообразно показывать вид сзади в крайнем левом или правом углу из-за длины детали, особенно с панелями и монтажными пластинами, вид сзади не следует проецировать вверх или вниз, так как это приведет к тому, что он будет показан вверх ногами. вниз.

Вместо этого он должен быть нарисован так, как будто проецируется вбок, но расположен в каком-то другом положении, и должен быть четко помечен как ЗАДНИЙ ВИД УДАЛЕН.

В ортогональных проекциях первого угла объект считается перевернутым на любую сторону, так что правая сторона объекта отрисована слева от фасада:

Обязательно указывать метод многоракурсной проекции путем включения соответствующего проекционного символа ISO (Международная организация по стандартизации) – усеченный конус :

Этот символ следует поместить в правом нижнем углу чертежа в основной надписи или рядом с ней.

Аксонометрическая проекция

Это одна из проекций графических чертежей, которые используются в иллюстративных целях, в качестве учебных пособий, чертежей установки и обслуживания, проектных эскизов и т.п.

Греческое слово аксон означает ось и метрика означает измерять. Аксонометрическая проекция — это метод параллельного проецирования, используемый для создания графического рисунка объекта путем вращения объекта на оси относительно плоскости проекции .

Аксонометрические проекции, такие как изометрическая , диметрическая и триметрическая проекции являются ортогональными, в том смысле, что все линии проекций параллельны, но угол обзора выбран таким образом, чтобы три грани прямоугольного объекта были показаны в одном представлении.

Аксонометрические чертежи классифицируются по углам между линиями, составляющими аксонометрических осей . Аксонометрические оси — это оси, которые встречаются и образуют угол объекта, ближайший к наблюдателю.

Когда все три угла не равны, рисунок классифицируется как триметрический . Когда два из трех углов равны, рисунок классифицируется как диметрический . Когда все три угла равны, рисунок классифицируется как 9.0009 изометрический .

Хотя существует бесконечное количество положений, которые можно использовать для создания такого рисунка, используются лишь немногие из них.

Увеличенный

Для устранения скученности деталей или размеров можно использовать увеличенный удаленный вид.

• Увеличенный вид должен быть ориентирован так же, как и основной вид,
• должен быть показан масштаб увеличения, а
• оба вида должны быть обозначены одним из способов, показанных на рисунках, – линией выноски или линией окружности. Окружность, охватывающая область на основном виде, должна быть нарисована тонкой линией.

Руководство по проекциям в инженерных чертежах

Инженерные чертежи представляют собой детально проработанный метод представления трехмерных объектов на двухмерной поверхности, такой как бумага или экран компьютера. Этого можно достичь, предоставив различные виды разных сторон объекта на одном изображении или представив все три измерения объекта на одном изображении. Кульминацией использования инженерных чертежей для представления объектов являются строительные чертежи.

Каждый инженер должен уметь читать и интерпретировать чертежи и содержащуюся в них информацию. Мы должны понимать пространственные отношения между 90 363 3-D проекциями и проекциями Multiview.

Рассмотрим систему проекций и типы проекций на инженерных чертежах.

Что такое проекция в инженерном чертеже?

Цель инженерных чертежей, будь то наброски от руки или CAD, состоит в том, чтобы представить физический объект или визуальное представление объекта, чтобы его можно было передать другим.

Геометрически представленное изображение (зрительное изображение или фигура) объекта, полученное на поверхности или плоскости, в инженерном чертеже называется проекцией. Объектом может быть точка, линия, плоскость, твердое тело, компонент машины или здание.

Проекции в технических чертежах создаются на основе наблюдателя или читателя технического чертежа. Наблюдатель обычно смотрит на плоскость проекции, также известную как технический чертеж. Кроме того, проекторы создают проекционный вид 3D-модели на бумаге для технического рисования. Прожекторы — это также лучи, исходящие из глаз наблюдателя или самого наблюдателя. На плоскости проекции между наблюдателем и деталью может быть создан вид детали.

Типы проекций в инженерных чертежах

Объекты могут отображаться в виде трехмерных или многоракурсных проекций.

Трехмерные проекции полезны, поскольку они создают изображение, похожее на изображение в воображении дизайнера. Однако трехмерные проекции часто неадекватны для предоставления адекватных деталей объекта, и объект часто искажается.

С другой стороны, многоракурсные проекции используются для компенсации недостатков трехмерных проекций.

Так как есть разные углы обзора, легко изображать детали объекта. Кроме того, многоракурсные проекции при комбинировании обеспечивают более точное представление объекта, чем трехмерные проекции — круглое отверстие выглядит как круг в многоракурсной проекции. С другой стороны, многоракурсные проекции требуют обширной интерпретации, и общая форма объекта не всегда очевидна с первого взгляда. В результате наилучшее представление объекта достигается путем объединения общего изображения, обеспечиваемого трехмерными проекциями, с деталями, обеспечиваемыми многоракурсными проекциями.

Таким образом, трехмерная проекция сразу показывает форму объекта, а многоракурсная проекция обеспечивает детализацию, необходимую для точного описания объекта.

Большинство программ САПР поддерживает три типа трехмерных проекций: изометрическую, трехмерную и перспективную. Эти трехмерные проекции представляют все три измерения объекта в одном плоском изображении во всех трех случаях. Каждый тип 3D-проекции имеет свои преимущества и недостатки.

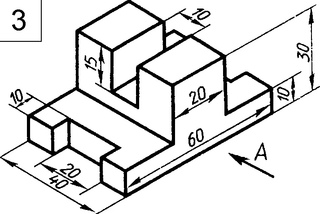

• Изометрическая проекция — Изометрическая проекция имеет стандартную ориентацию, что делает ее наиболее распространенной проекцией, используемой в чертежах САПР. Размеры ширины и глубины изометрической проекции наносятся под углом 30° над горизонталью. В результате три угла в верхнем переднем углу объекта равны 120°.

Три стороны объекта также равны, что приводит к термину iso (равная) метрика (мера). Изометрические рисунки хорошо подходят для объектов с ограниченной глубиной. Когда глубина значительна, изометрический рисунок искажает объект. В этом случае предпочтительнее изобразительный перспективный рисунок.

• Триметрическая проекция . Триметрическая проекция обычно дает больше возможностей для размещения объекта в пространстве. Размеры объектов по ширине и глубине расположены под прямым углом к ​​горизонтали, а три угла в верхнем переднем углу куба неравномерны. В результате каждая из трех сторон объекта имеет разную длину при измерении в плоскости чертежа, отсюда и название триметрика.

Триметрическая проекция в большинстве программ САПР выравнивает одну сторону куба по горизонтальной линии и наклоняет куб вперед.

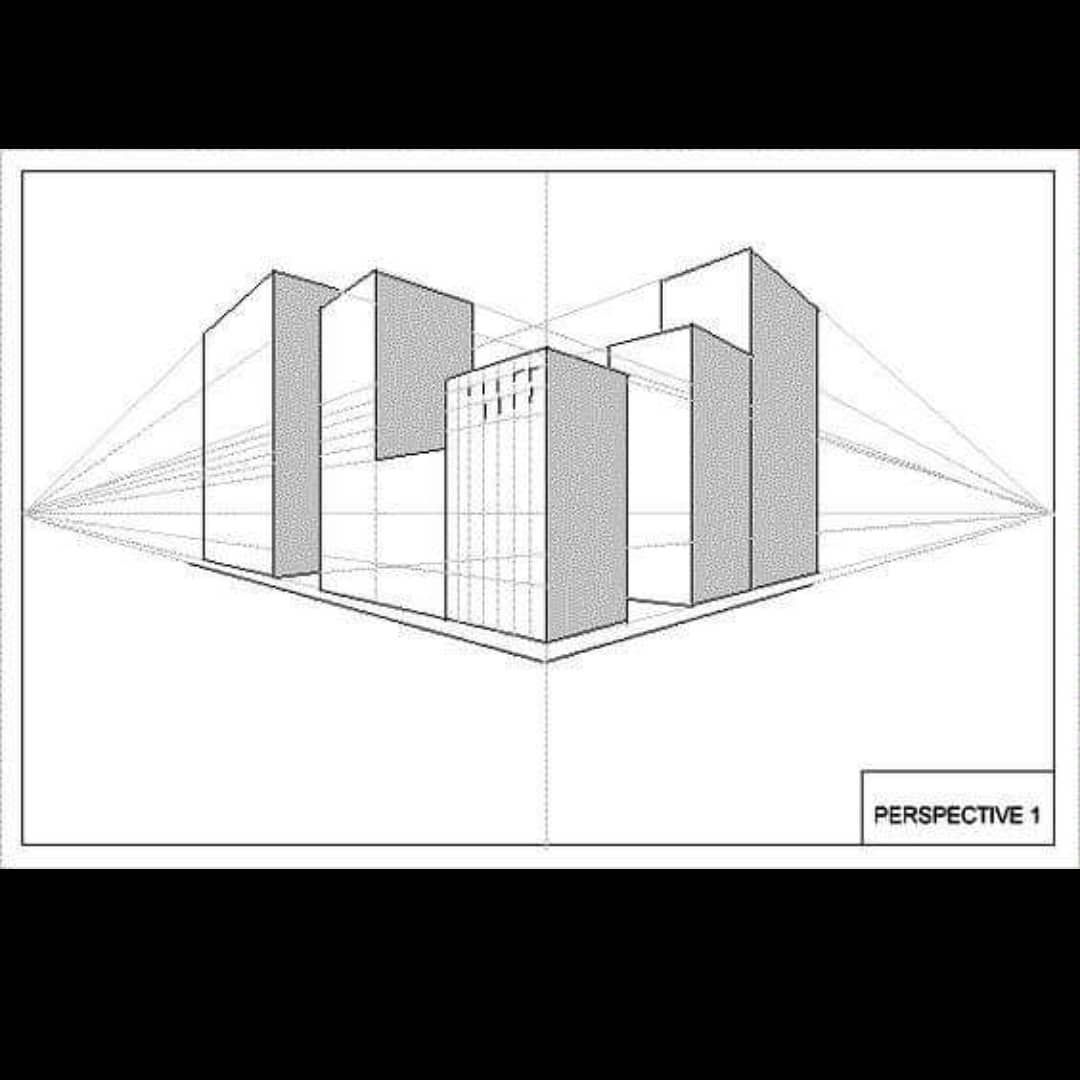

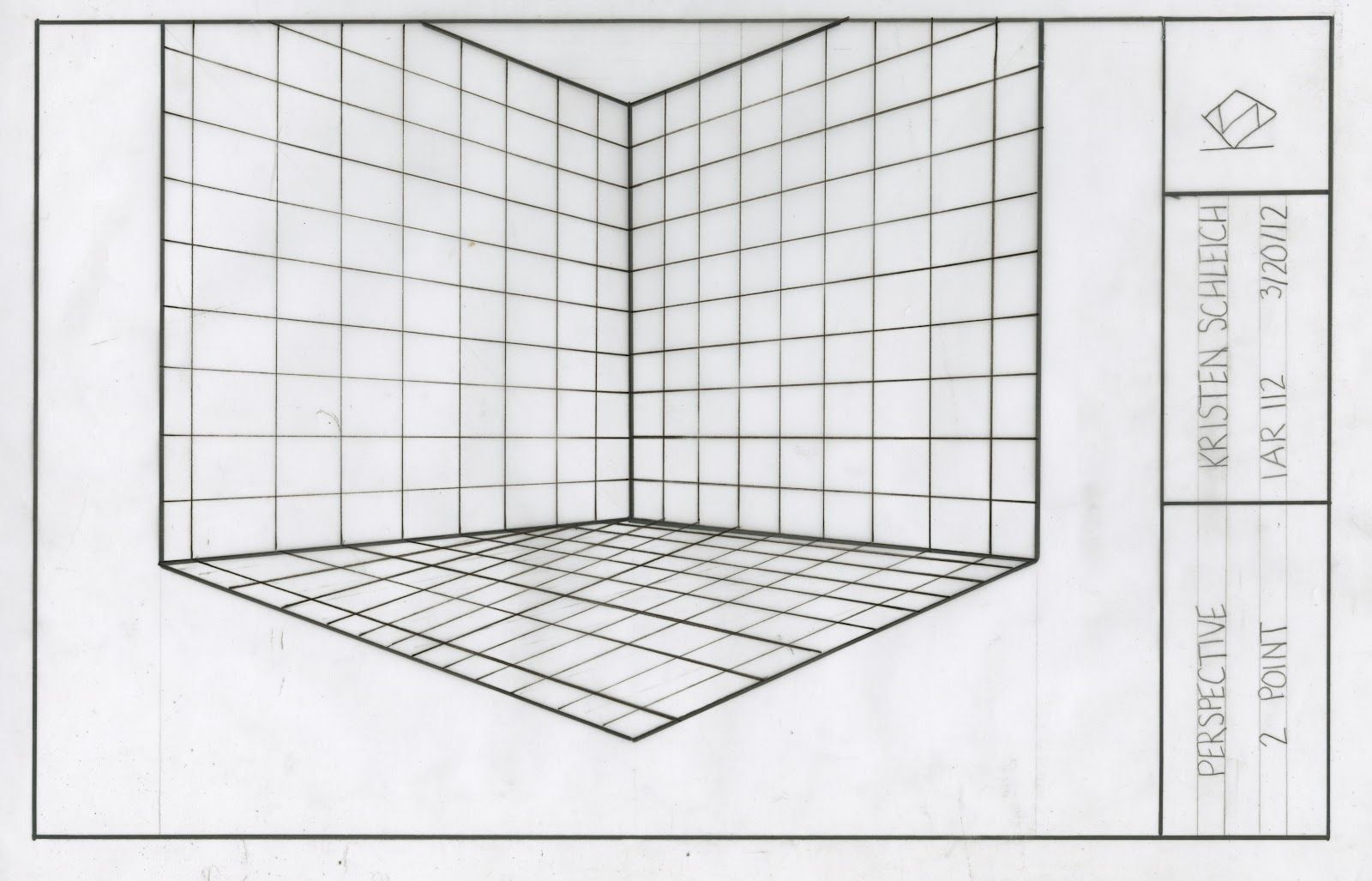

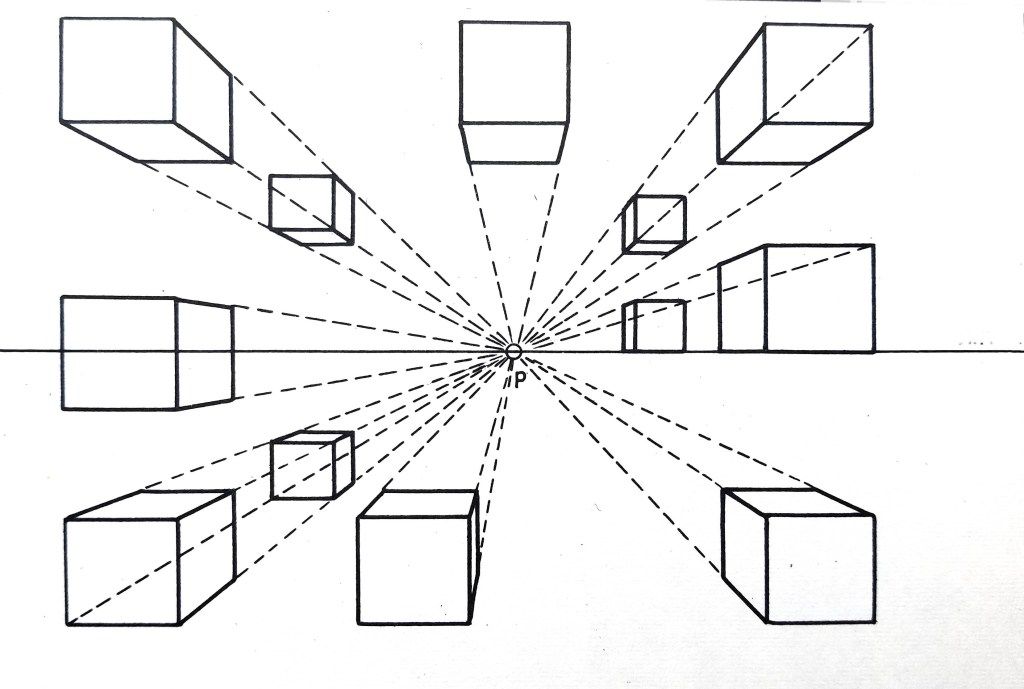

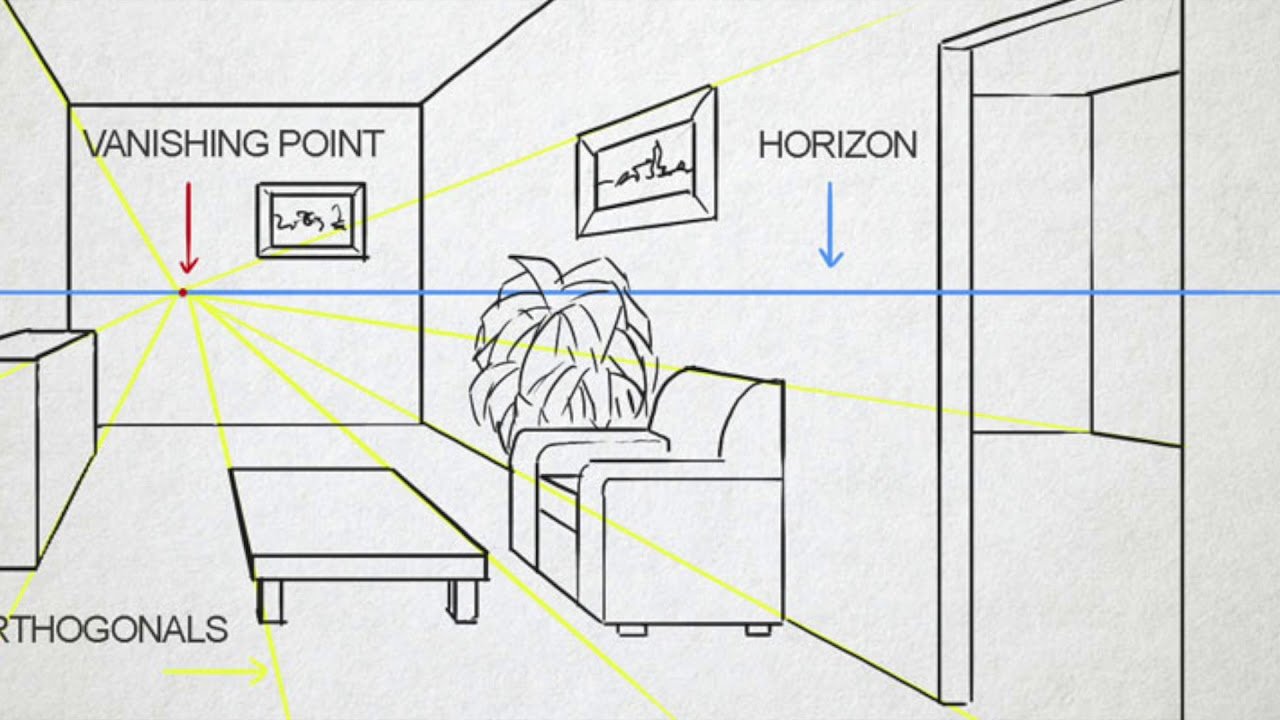

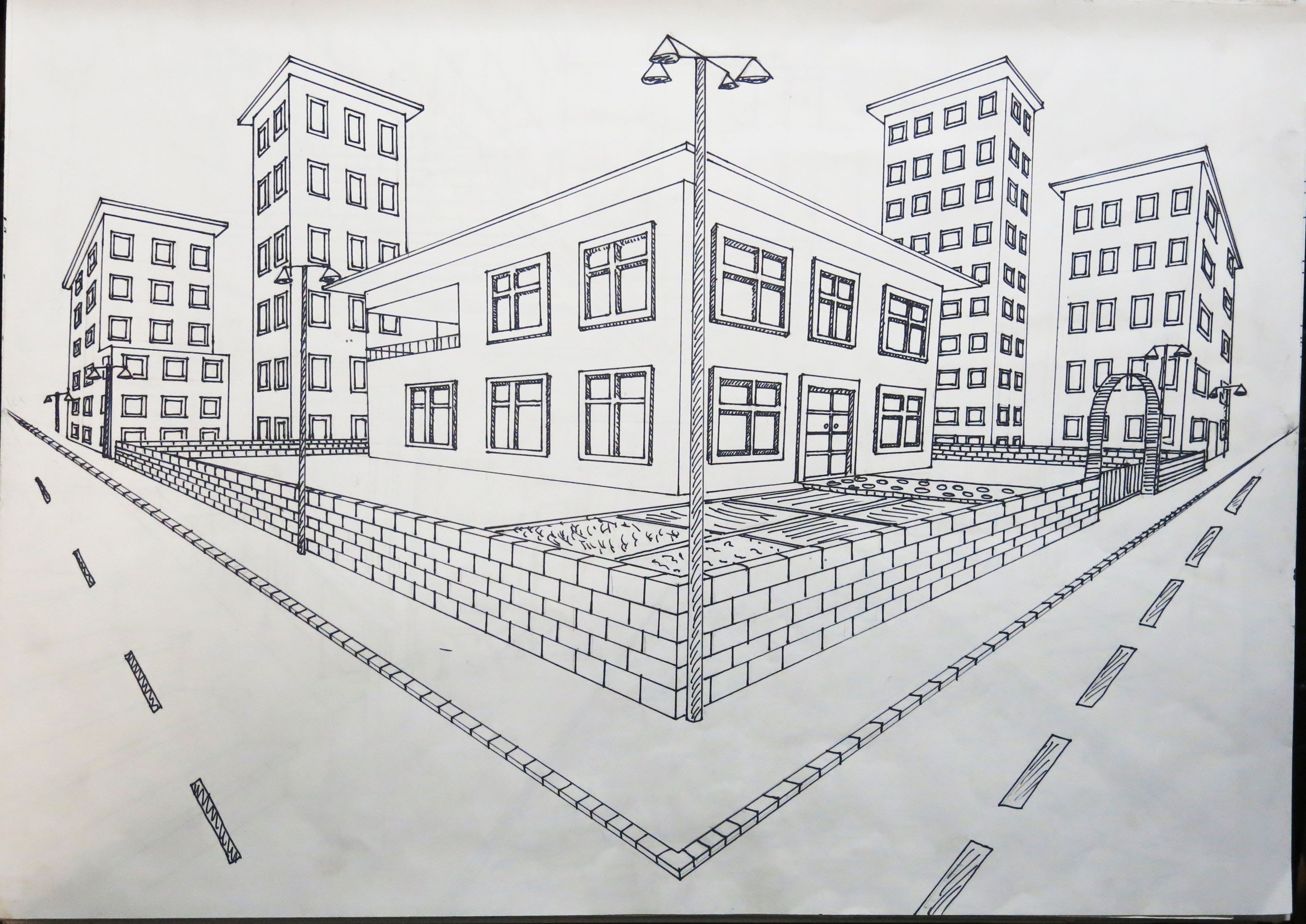

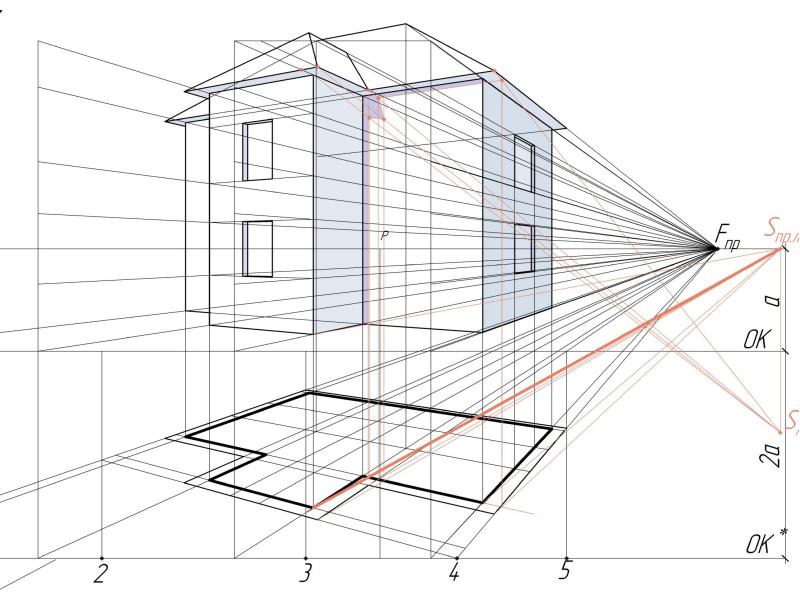

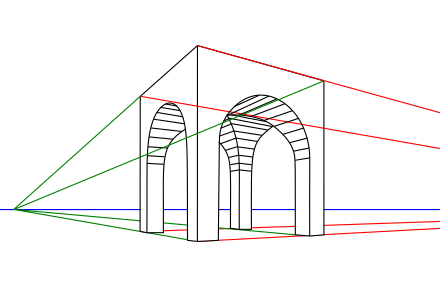

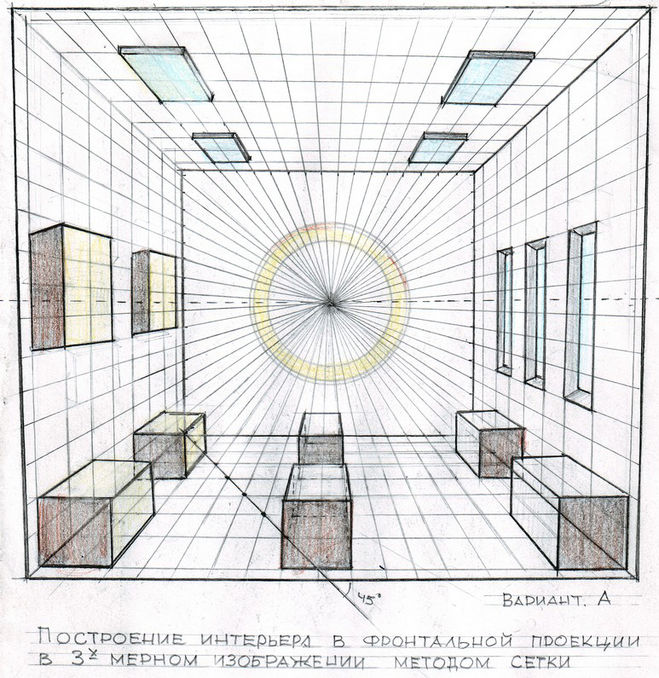

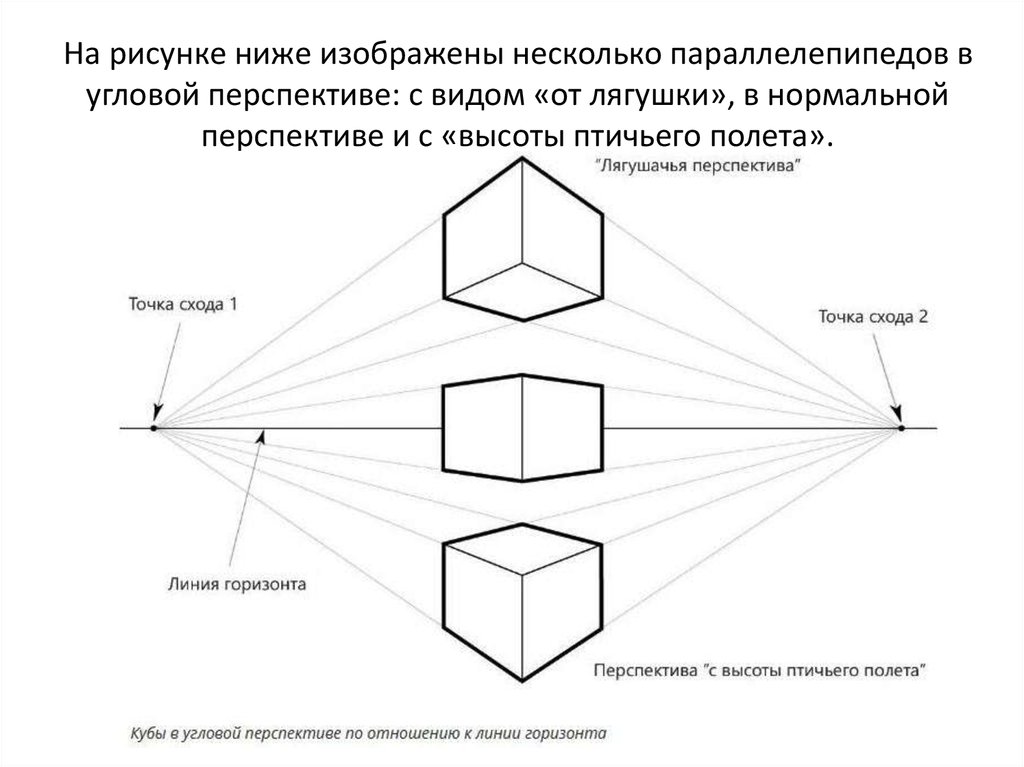

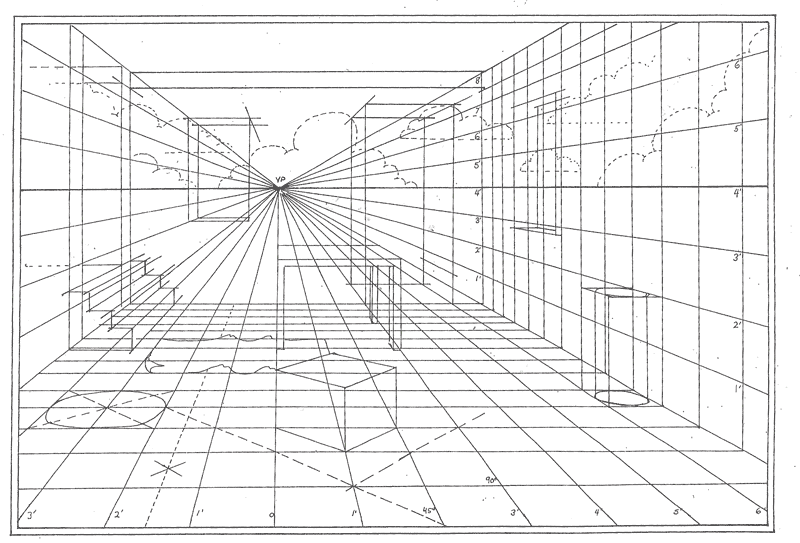

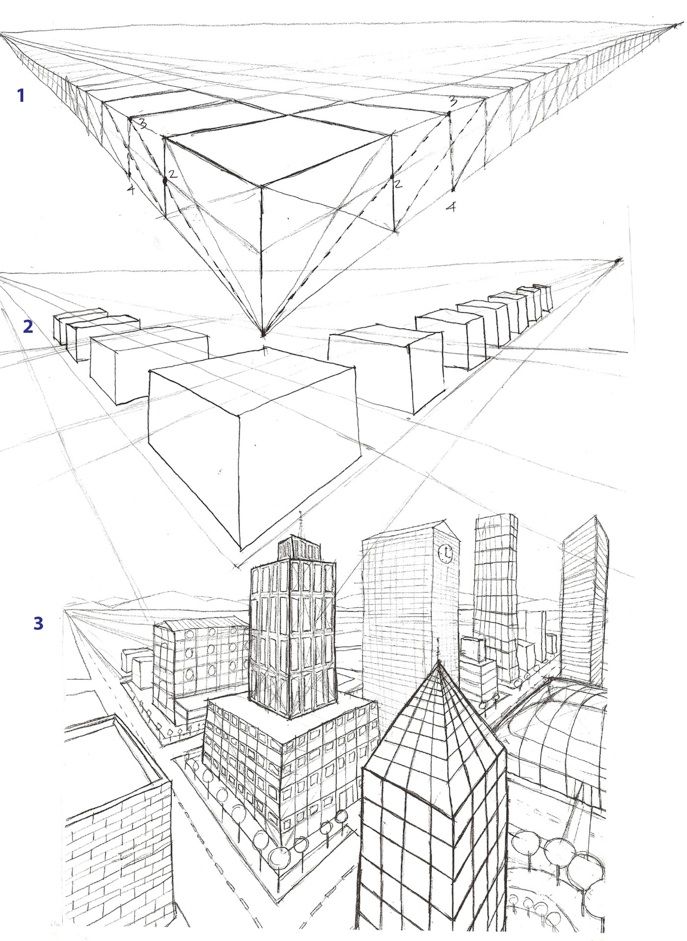

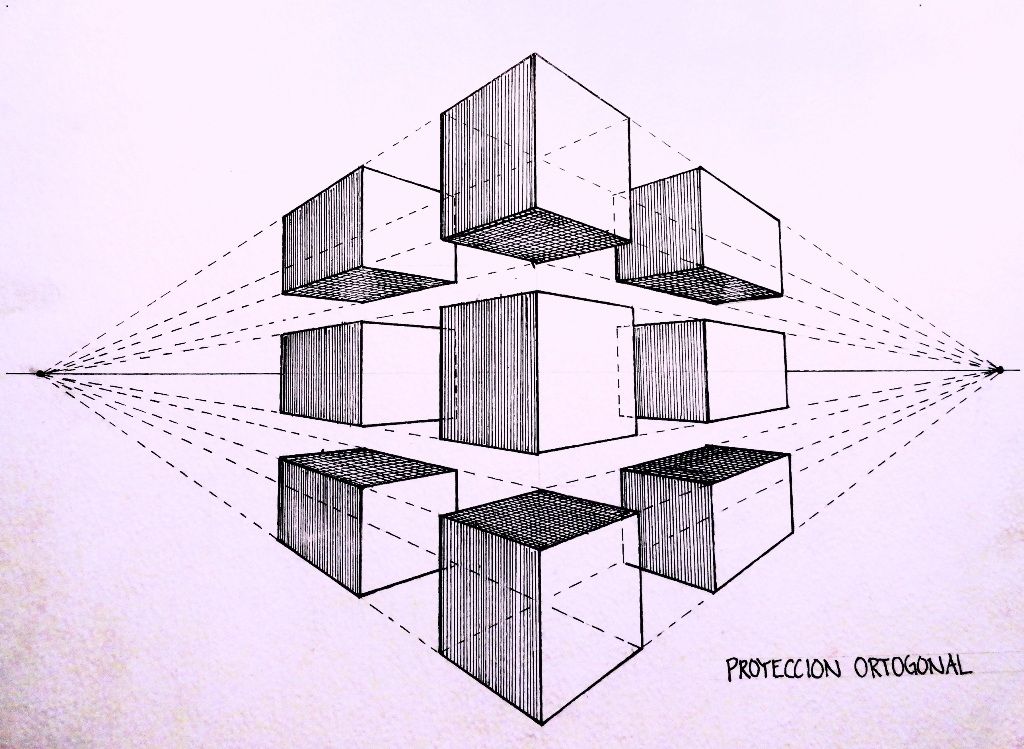

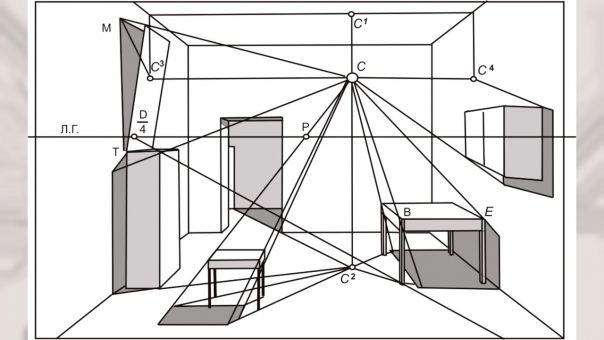

• Перспективная проекция – В отличие от изометрической или триметрической проекции, где параллельные линии остаются параллельными, живописная перспектива или просто перспектива создается таким образом, что параллельные линии сходятся на расстоянии. Когда объект охватывает большое расстояние, например вид на мост или самолет с одного конца, перспективная проекция очень полезна для создания реалистичного изображения объекта.

Изометрические или триметрические виды, как правило, подходят для изображения небольших, изготовленных изделий.

В рисовании от руки обычно используются два типа изобразительных набросков: изометрический и наклонный.

Что касается трехмерных проекций САПР, изометрическая проекция очень проста для создания реалистичного эскиза предмета с помощью изометрической проекции, она часто используется в рисовании от руки.

Напротив, косую проекцию часто рисовать даже проще. Большая грань объекта параллельна плоскости бумаги, а оси в плоскости бумаги перпендикулярны друг другу в косой проекции. Ось бумаги наклонена под произвольным углом к ​​горизонтали.

Преимущество косой проекции заключается в сохранении истинного контура деталей на лицевой стороне объекта. Окружность на лицевой стороне, например, круглая в косой проекции, но эллиптическая в изометрической проекции. Из-за этого свойства наклонное рисование от руки обычно проще, чем изометрическое рисование.

Многоракурсные проекции

Многоракурсные проекции хороши для раскрытия тонкостей объекта, тогда как трехмерные проекции создают мгновенно распознаваемое визуальное представление объекта. В мультиракурсных проекциях можно легко отображать размеры, и большинство деталей остаются неискаженными.

• Орфографическая проекция – Орфографическая проекция является традиционным методом многоракурсной проекции в инженерной графике. Ортографическая проекция представляет собой набор видов различных сторон объекта, таких как передняя, ​​верхняя, боковая и т. д. Например, для кофейной кружки можно использовать две ортогональные проекции. Боковина чашки, а также петля, образующая ручку, были бы видны спереди.

Глядя вниз на кружку, вид сверху показывает круглый край чашки, нижнюю часть внутренней части кружки и верхнюю часть ручки, выступающей сбоку кружки.

Для создания инженерного чертежа размеры чашки можно легко добавить к выступам каждой стороны кружки.

Похожие статьи >> Четыре типа методов проецирования, используемых в механическом чертеже

Мы надеемся, что это поможет вам идентифицировать типы проекций в инженерных чертежах и чертежах САПР.
