рецензия на книгу «Представление информации» Эдварда Тафти (1990) / Хабр
По словам автора, Эдварда Тафти: «Эта книга знаменует собой бегство от плоскости бумажного листа и компьютерного экрана». Однако на такой побег способен не каждый. Для этого необходимо минимум три компонента: способность видеть красоту сложных данных, удивляться простоте их художественного воплощения и умение вглядеться в мельчайшие детали информационного шедевра. При том, что созерцательности и деталям сегодня уделяется слишком мало внимания, а все чаще требуется «фастфудная» информация, простая для потребления, которая и становится той самой плоской, одномерной реальностью. Профессор Тафти предлагает не упрощать сложное, а сделать его красивым. «Для этого есть свои инструменты: письмо и типографика, обработка больших объемов данных и статистический анализ, линия, фон и цвет».
Работа состоит из 6-ти частей, в которых формулируются и объясняются принципы информационного дизайна.
Эдвард Тафти использует лучшие мировые образцы визуализации данных, комментируя их таким образом: «Принципы информационного дизайна универсальны, как математика, и свободны от специфики какого-то конкретного языка или культуры. Следовательно, наши образцы не ограничиваются временем и пространством: иллюстрации охватывают 17 стран и 7 веков, и если уж на то пошло, то 3 планеты и 1 звезду».
Рассмотрим подробнее каждую из этих частей.
Бегство от плоскости, то есть воплощение явлений трехмерного мира на плоскости, является главной задачей информационного дизайна. В первой главе описаны способы визуализации данных общими художественными средствами (перспектива, развертки фигур, трехмерные изображения) и специальными инфографическими (таблицы, графики, карты времени и процессов).
Профессор Тафти формулирует две цели статистических исследований, а соответственно и их визуального воплощения, — усреднение и колебание вокруг среднего. Он говорит, что есть два наиболее частых действия с массивами данных — это сопоставление и выбор.
Именно для этих целей и создается большинство инфографик. Именно для этого в инфографиках используются малые множества (не все данные, а среднее, максимум и минимум). У зрителя должна быть возможность сравнить необходимые факты, увидеть их динамику и сделать свои выводы. Наглядное представление информации отличается от речевого тем, что при наличии больших объемов данных, их легче контролировать — обобщать, сравнивать, находить закономерности.
Сравниваются плохие и хорошие информационные дизайны. Первый называется «графическим мусором», он «забивает» информацию, выдвигаясь на передний план. Однако предмет интереса должен фокусироваться на содержании — на самой информации, а не на ее форме. «Графический мусор» близок скорее к плакату (яркие картинки, крупные шрифты, минимум фактов), тогда как настоящая инфографика ориентируется на высококачественные карты, содержащие «общий вид местности, несколько детализированных смысловых слоев» и качественные, «плотные» данные.
Суть второй главы книги
Далее автор аргументирует, доказывает, иллюстрирует этот абсурдный, на первый взгляд, тезис. Он говорит: «Каждая единица информации является как самостоятельной смысловой сущностью, так и частью огромной совокупности себе подобных, которая, в свою очередь, несёт в себе более глобальную идею».Особенность инфографики и информационного дизайна в том, что зритель может увидеть картину в целом и рассмотреть отдельную точку общей картины, показатель, подпись. В процессе восприятия действуют базовые законы человеческого мышления, особенности познания: изначально мы выделяем интересный предмет из массы других, то есть воспринимаем его общие, самые очевидные характеристики, затем вглядываемся в его детали, познаем качества, на которые не обратили внимание с первого взгляда. Все вместе это дает полное представление о заинтересовавшем нас предмете. Таким образом, правильный, гармоничный дизайн графика, диаграммы или таблицы должен заставлять каждую точку работать дважды — на микро- и макро-уровне (при близком и далеком рассмотрении).
Работа со слоями — третья глава книги, посвященная технике «расслоения», визуального разделения разных видов информации по слоям. Слои помогают структурировать данные, привести их в систему.

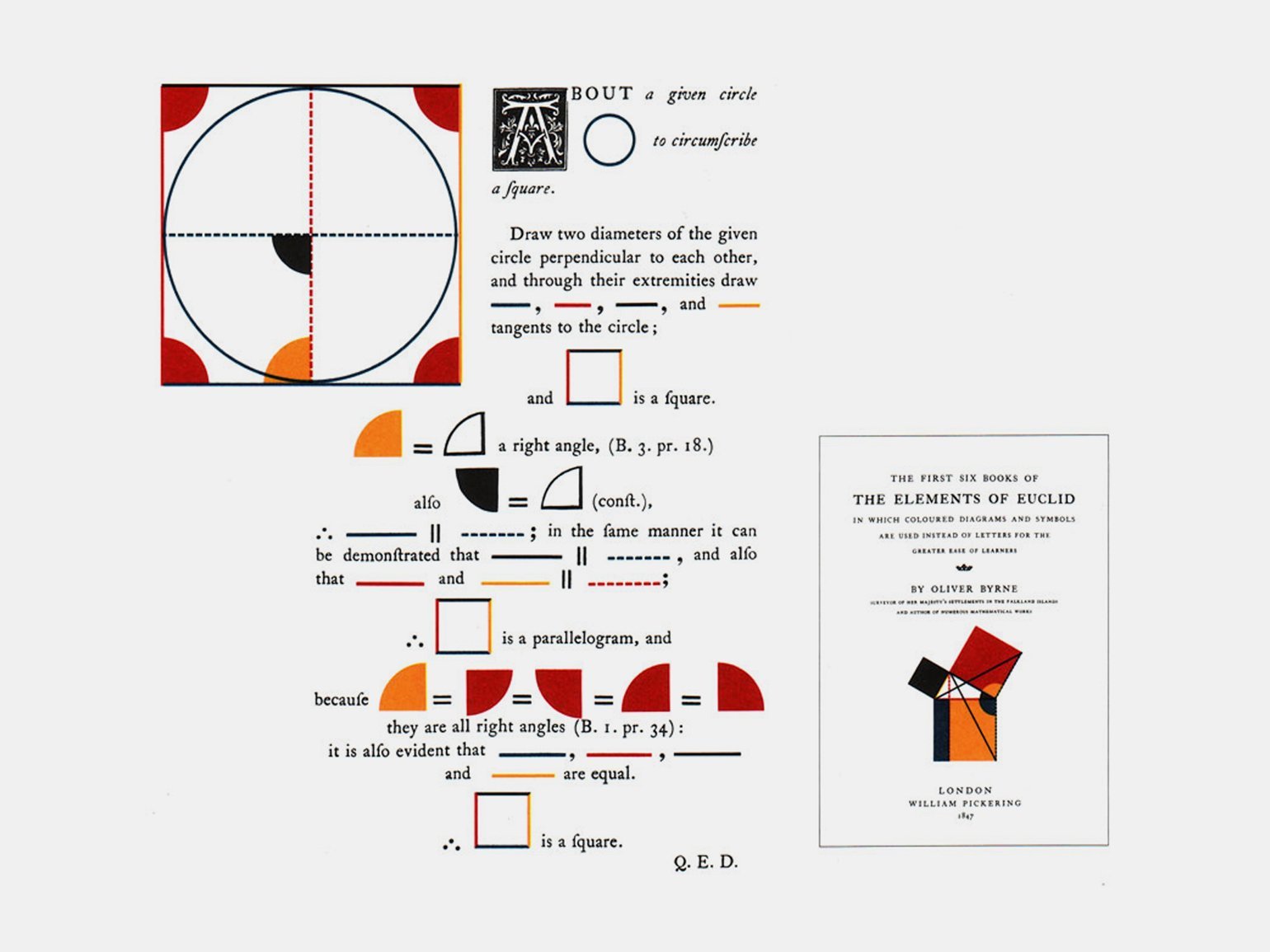

Цвет (тон) помогает отделить один смысловой слой от другого, например, черно-белый рисунок и красные поясняющие подписи. Другими незаменимыми инструментами для этой цели являются текстура и форма. Наиболее ценные сведения должны быть ярче других частей изображения так, чтобы выделяться на фоне информационного шума.
«Хаотичность и путаность — это не свойства информации, это дизайнерский провал», справиться с которым совсем не просто. Сложности связаны с тем, что элементы изображения начинают взаимодействовать друг с другом помимо воли дизайнера, на пересечении существующих форм возникают контрформы (или оптические иллюзии). Эффект называется «1+1=3», самым простым его примером будет следующее: нарисуем две черные полоски рядом, белое пространство между ними воспринимается как третья полоска.
Четвертая глава «Малые множества» посвящена еще одному действенному приему информационного дизайна — использованию нескольких объектов подряд для демонстрации внешних отличий или хронологии изменений. «Прием с использованием малых множеств позволяет раскрыть сразу ряд свойств информации».
Любая инфографика приобретает смысл только тогда, когда есть объекты сравнения. Причем эти объекты должны быть в пределах видимости (на одном листе) и должны быть связаны по смыслу, т.к. нередки ошибочные сравнения данных, не связанных друг с другом. Например, знаменитое доказательство гипотезы о глобальном потеплении (см. документальный фильм «Неудобная правда») представляло собой график связи потепления климата в ХХ веке и повышении содержания углекислого газа в атмосфере, что многие сегодня считают ошибочным, т.

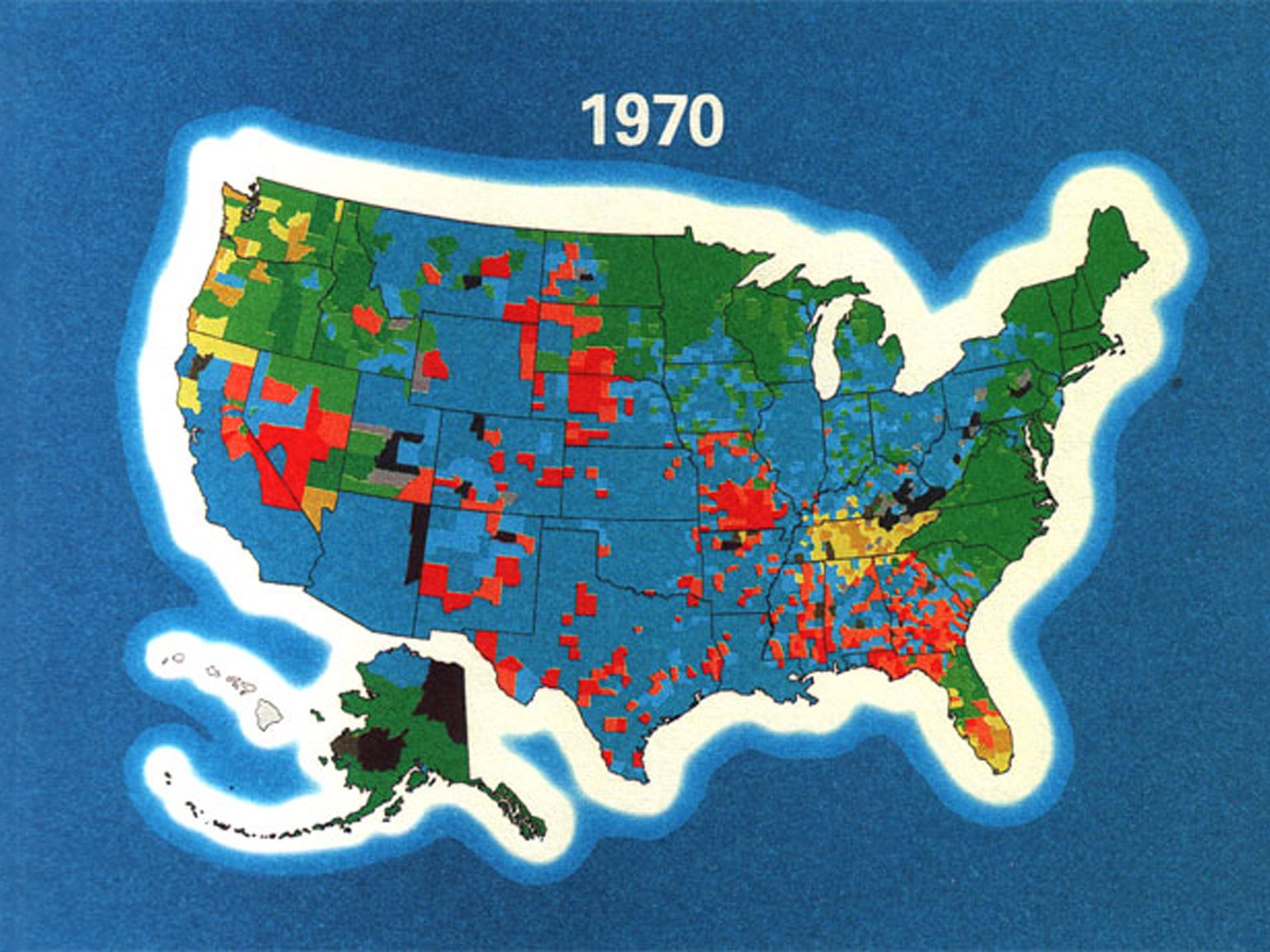

Особенностям использования цвета посвящена предпоследняя глава «Информация и цвет». На примере нескольких образцовых карт Эдвард Тафти показывает, как действуют фундаментальные законы цвета в инфографике: «маркировка (используется для обозначения сущностей), сравнение (для обозначения количества), представление (символическое использование), имитация реальности (для усиления реалистичности) и декорирование».
Автор скептически относится к активному использованию цвета в инфографическом дизайне, т.к. это слишком сложная для реализации задача. Главным принципом здесь является принцип «Не навреди».
Из главы выделяются несколько конкретных, базовых правил инфодизайна:
– фон и большие цветные участки лучше делать нейтральных, сероватых тонов,
– важные элементы — должны быть небольшими яркими областями, для придания выразительности которых возможно использование контуров,
– «если на картинке больше одного крупного пятна одного цвета, то она визуально распадается»; для восстановления единства нужны плавные цветовые переходы,
– «беспроигрышная стратегия — использовать природные цвета, особенно светлые, оттенков голубого, жёлтого и серого»,
При этом приводятся удачные примеры, нарушающие правила, и главным остается уместность и необходимость использования цвета.

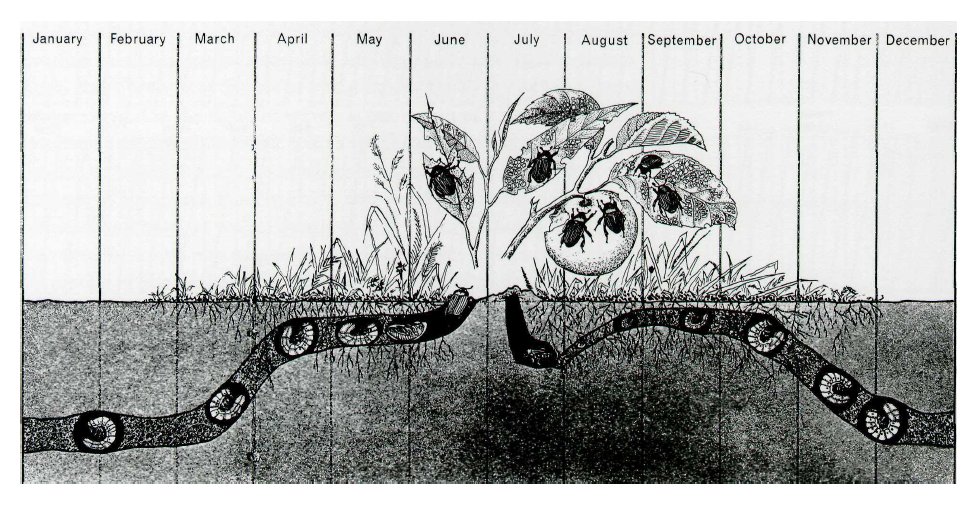

В заключительной части работы Эдвард Тафти останавливается на «Описании места и времени» и наиболее популярных видах инфографики — картах и временных последовательностях, расписаниях. По его словам: «Дизайн расписаний — это самое сердце инфографики как области знаний – огромные массивы чисел с пространными описаниями, высокая информационная плотность, соседство шрифта и графики, многочисленные техники повествования». Задачу осложняет и то, что расписания создаются для самой разной публики, и чаще всего, для обычных, не посвященных в дизайнерские премудрости, людей.
Анализируются примеры передачи времени на бумаге, в том числе, в виде спиралей, изогнутых графиков и цилиндрических шкал времени, сравниваются текстовые и графические расписания, танцевальные схемы, описываются удачные и неудачные образцы информационного графического дизайна.
Представление информации
- Книги
- 3455
Наверняка все инфодизайнеры, визуализаторы, иллюстраторы, да и просто дизайнеры, которые часто работаю с формами и цветом, слышали об этой известной книге Э. Тафти «Представление информации».
«Эта книга знаменует собой бегство из плоского мира бумаги и экрана, демонстрируя читателю несколько сотен великолепных примеров подачи сложной и многомерной информации. Будучи одной из самых дизайн-ориентированных книг Эдварда Тафти, «Подача информации» содержит в себе карты и схемы, научные презентации и диаграммы, компьютерные интерфейсы, статистические графики и таблицы, стереофотографии, улики из зала суда, расписания, а также множество других прекрасных примеров, включая даже раскладывающиеся картинки из книжек-раскладушек.
Книга снабдит вас практическими рекомендациями о том, как объяснить сложный материал визуальными средствами, и на выдающихся примерах проиллюстрирует фундаментальные принципы подачи информации. Более 400 иллюстраций. 17 полученных наград».
Из-за своего параноидального отношения ко всему окружающему, Тафти запретил перевод его книги Представление информации на другие языки, как и все свои иные публикации. Поэтому в интернете появились энтузиасты, которые сами делали перевод книги на родные языки. В нашем случае на русский этим энтузиастом оказался, а точнее оказалАСЬ Настя Ларкина, которая посвятила немало своего времени переводу той самой книги о представлении информаци, за что ей огромное спасибо от всего ру-нета. Перевод можно увидеть на официальном сайте.
Перевод сделан отлично, сохранены все картинки и их расположение, что делает чтение перевода почти чтением русского оригинала.
Как сама Настя пишет: “Настоящий перевод сгенерирован из дружественной Вселенной в целях посильного нанесения пользы обществу, а также для личного удовольствия переводчика”.
Кроме того, до или после прочтения книги Представление информации, советую обратить внимание на не менее полезную и интересную по содержанию книгу «Говори на языке диаграмм» от Джина Желязны.
Скачать книгу Э. Тафти «Представление информации» в pdf версии (16.23 Мб) можно на сайте.
А для любителей коллекционировать очень полезные книги у себя на полке, её можно купить почти в любом интернет магазине или поискать в крупных книжных бутиках.
