Архитектурный словарь с картинками, или «Как называется эта штука?»

Часто ли вам приходилось в прогулках по городу доставать телефон и искать информацию в интернете о том, как называется та или иная часть здания? Признаюсь, мне в Петербурге за один день встречалось столько архитектурных деталей, что обращаться к справочным изданиям требовалось постоянно. Поэтому я решил собрать в одном месте описание нескольких, наверное, самых популярных элементов оформления фасадов, которые можно встретить в нашем городе. Сегодня я постараюсь максимально простым языком рассказать вам о некоторых архитектурных терминах. Безусловно, тема эта бесконечно обширная, поэтому в будущем я обязательно продолжу этот рассказ.

Начну я, пожалуй, с одного из самых часто используемых экскурсоводами терминов — архитектурного ордера. Если говорить простым языком, то ордер представляет собой определенный порядок расположения и оформления горизонтальных и вертикальных элементов: стереобата, колонны, антаблемента.

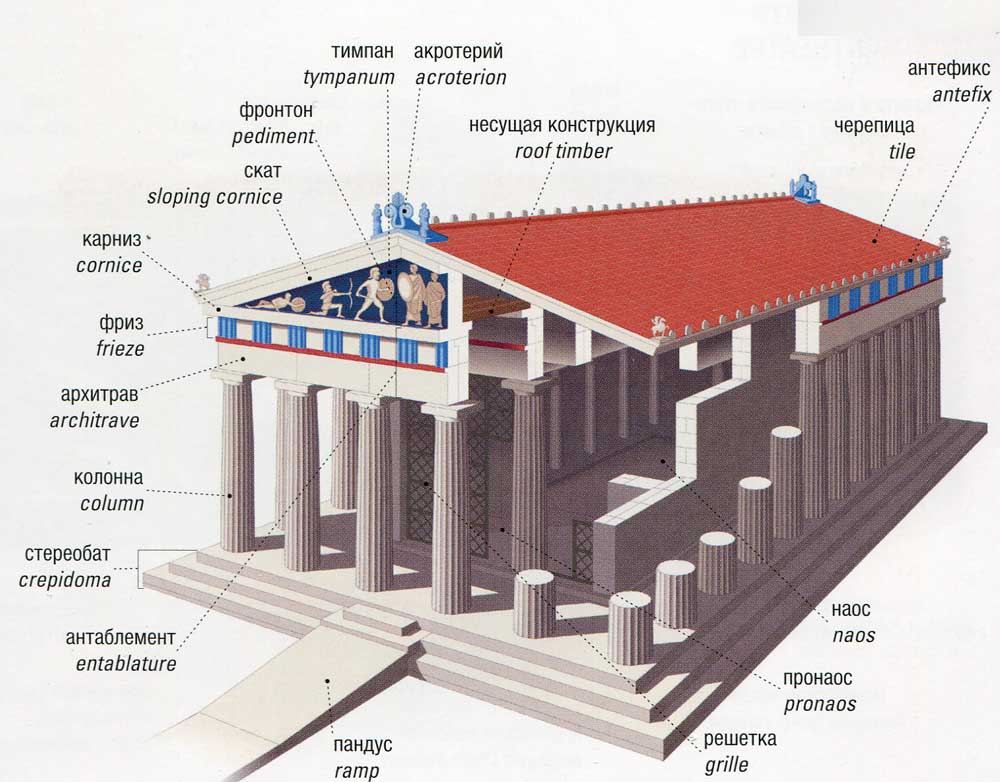

Стереобат — это несущий цоколь со ступенями, на котором установлена колонна. Антаблементом же именуется верхняя часть ордера. Для простоты понимания я отметил части ордера на фото знаменитого Исаакиевского собора.

Антаблемент, колонна, стереобат

Система архитектурного ордера сложилась в Древней Греции к VII—VI веку до нашей эры. Сегодня я расскажу о трех классических ордерах — дорическом, ионическом и коринфском. Все они получили свое название от греческих областей или племен. Самый простой способ отличить один классический ордер от другого — посмотреть на верхнюю завершающую часть колонны, называемую капителью (лат. «головка»).

Капитель. Главное здание военно-автомобильной школыКапители. Здание Российской национальной библиотеки

Портики Исаакиевского собора относятся к коринфскому ордеру, давайте с него и начнем. Отличительная особенность этой системы — пышная капитель, декорированная листьями.

Коринфский ордер. Колоннада Казанского собораКоринфский ордер. Колоннада Исаакиевского собора

Характерная черта ионического архитектурного ордера — капитель с двумя волютами — деталями в форме завитков, чем-то напоминающая женскую прическу.

Колонны ионического ордера. Дом КукановойЗдание Академии наук

Дорический ордер выделяется среди остальных своей сдержанностью и строгостью. Его колонны, сужающиеся к верху, не имеют опорной части, так называемой базы. Капители ордера лишены каких-то декоративных элементов.

Дорический ордер. Здание Горного институтаКолонны не имеют базы

Прогуливаясь по городу, вы можете заметить еще одно различие между колоннами — поверхность некоторых из них совершенно гладкая, другие же прорезаны небольшими желобками. Такие выемки именуются каннелюрами, сама же колонна в этом случае будет каннелированной.

В центре кадра — две каннелированные колонны.  Мариинский дворец

О производных ордерах (тосканском, композитном и римском дорическом) я расскажу в следующий раз. Здесь же упомяну еще два термина, которые можно часто услышать из уст петербургских экскурсоводов. Если вы видите вертикальный выступ на стене, состоящий из тех же частей, что и колонна (база, ствол, капитель) — это пилястра. Благодаря простоте оформления фасада пилястрами мы часто можем встретить их на фасадах обычных жилых домов Северной столицы.

Пилястры между окон. Торговый дом «Пассаж»Пилястры. Меншиковский дворец

Еще одна деталь, которую мы можем увидеть в наружном оформлении зданий, — лопатка (лизена). Это такой же выступ на стене, как и пилястра, только без капители и базы.

Лопатки на фасаде. Офицерский корпус. 20-я линия Васильевского острова, 1

На этом я закончу первую часть статьи. Надеюсь, сегодня кто-то познакомился с новыми для себя архитектурными терминами, а кто-то просто освежил их в памяти. Нужно сказать, что я не профессиональный архитектор и изучаю город вместе с вами. Поэтому, если у вас есть какие-то дополнения, оставляйте их в комментариях ниже. Ну а поскольку в сегодняшнем материале не раз упоминался Исаакиевский собор, могу предложить вам прочитать мою статью об этой известнейшей петербургской достопримечательности — надеюсь, вы найдете там что-то интересное для себя.

• Архитектурный словарь с картинками, или «Как называется эта штука?». Часть 2
• Архитектурный словарь с картинками, или «Как называется эта штука?». Часть 3

Глоссарий архитектурных терминов с картинками

Похожие презентации:

Классический фотоальбом

Увековечение имени А. С. Пушкина в названиях городов, улиц, площадей, скверов

Наурыз Праздник

Русская культура во второй половине XIX века

British traditions and customs

Массовая культура

Русская национальная кухня

Традиции Узбекистана

Проект по технологии. Подставка под горячее

Культура и искусство в 20-30-е гг. XX века. (11 класс)

АРХИТЕКТРУНЫЙ ГЛОССАРИЙ
ТЕРМИНЫ ПО АРХИТЕКТУРЕ
АРХИТЕКТУРНЫЕ ТЕРМИНЫ
Гипостиль, гипостильный зал (от греч. upostulo,
от upo — «под» и stulo — колонна, т.е. поддерживаемый колоннами) — в архитектуре
Древнего Востока (Египет, Иран) большой зал
храма или дворца с многочисленными,
регулярно поставленными колоннами.
(франц. Viaduc, от лат. Via — дорога и duco веду) — мостовое сооружение большой

протяженности и на высоких опорах при
пересечении дороги с оврагами, ущельями,
болотистыми долинами рек. Постепенное
нарастание высоты опор (в некоторых случаев
— и размера пролетов) отличает виадук от
эстакады.
Архитектоника (от греч. Architektonike строительное искусство) — художественное
выражение структурных закономерностей
конструкции здания. Архитектоника
выявляется во взаимосвязи и
взаиморасположении несущих и несомых
частей, в ритмичном строе форм, делающем
наглядными статические усилия конструкции.
Портал (нем. Portal, от лат. porta — вход, ворота)
— архитектурно оформленный вход в здание.
Для античности характерны порталы с
плоскими перемычками, для древней
Вавилонии — арочные, для средневековой
архитектуры Древнего Востока — пештаки. С XI
в. в романской, готической и древнерусской
архитектуре распространяются арочные, так
называемые перспективные порталы,
оформленные в виде уступов, в углах которых
помещались колонки, соединенные
архивольтами.
Паруса, пандативы– элементы купольной
конструкции, обеспечивающие переход от
квадратного в плане подкупольного
пространства к окружности купола или его
барабана. Парус имеет форму треугольника,
вершина которого обращена вниз и заполняет
пространство между подпружными арками,
соединяющими соседние столпы
подкупольного квадрата. Основания парусов в
сумме образуют круг и распределяют нагрузку
купола по периметру арок.
Тромпы (франц. trompe, от древневерхненем.
trumba — труба) — иреугольная нишеобразная
сводчатая конструкция в форме части конуса,
половины или четверти сферического купола.
Тромпы служат для перехода от нижней,
квадратной в плане части здания к верхней,
круглой или многоугольной в плане (к куполу
или его барабану). Иногда тромпы служат
опорной конструкцией для угловых куполов,
эркеров.
Гусек — архитектурный облом, представляющий
собой сочетание двух дуг: в прямом гуське верхней вогнутой и нижней выпуклой, в
обратном гуське — наоборот.
Скоция (от греч. skotia — темнота) асимметричный архитектурный облом с
вогнутым профилем из двух дуг разного
радиуса.
Наличник — декоративное обрамление
оконного проема. Термин «наличник»
применяют обычно к русской архитектуре XVнач. XVIII вв.
Пассаж (франц. passage, букв. – проход,
переход) – тип торгового (реже – делового)
здания, в котором магазины и конторские
помещения расположены ярусами по
сторонам широкого прохода с застекленным
покрытием. Пассажи строились
преимущественно в Европе во 2 пол. XIX в.

English     Русский Правила

Словарь архитектурных терминов | PHMC > Полевое руководство по архитектуре Пенсильвании

• Дом
• Ресурсы
• Архитектурные стили
• Типы зданий
• Функции
• Пейзажи

Примечание: кликните по эскизу, чтобы увеличить изображение.

Отсеки

Количество пролетов относится к ширине здания путем подсчета количества проемов, включая двери и окна. Дом с центральной дверью и окном по бокам имеет 3 ЗАХВАТА.

Колокольня

Небольшая квадратная колокольня на крыше для колокола, часто встречающаяся в церквях и школах.

Доска и обрешетка

Метод строительства дверей или стен, при котором древесина укладывается в вертикальные доски и удерживается на месте с помощью горизонтальной доски, называемой обрешеткой.

Кронштейны

Декоративные опоры, обычно из дерева или прессованного металла, которые появляются на линии карниза здания. Они могут быть вырезаны в виде завитого узора или иметь более простую форму и являются общими для всех зданий в итальянском стиле, но часто появляются и в других стилях.

Переборка

Переборка представляет собой набор металлических дверей, обеспечивающих наружный вход в подвал.

Контрфорс

Стеновая опора, обычно каменная или кирпичная, расположенная по бокам здания, обычно встречающаяся в некоторых готических церквях.

Рейка для кресла

Рейка для стула представляет собой декоративную деревянную накладку, прикрепленную горизонтально примерно на высоте спинки прямого стула.

Дымоходы

Дымоходы обычно строятся из камня или кирпича (более современные дымоходы могут быть из шлакоблока) и располагаются либо на внешних боковых стенах здания, либо в центре или внутри здания. В некоторых народных народных постройках дымоход размещается в центре дома или в углу.

Вагонка

Узкая деревянная доска, с одной стороны тоньше, чем с другой, укладываемая горизонтально на наружные стены зданий для образования водонепроницаемой поверхности стены.

Столбец

Опорный столб, обычно круглый, на крыльце и в качестве декоративной детали.

Капители колонн

Капители — это вершины круглых колонн, которые могут быть нескольких различных типов или порядков. Греческие дорические капители рифленые и простые, римские дорические капители гладкие и простые, ионические капители имеют бараньи рога на всех четырех углах, а коринфская капитель очень декоративна с завитыми листьями аканта.

Копинг

Накладка вверху стены для защиты от погодных условий.

Корбель

Декоративное использование кирпича на окнах, стенах или дымоходе или для создания формы кронштейна или зубца наверху здания под карнизом.

Карниз

Карниз – это законченный край крыши в месте соединения с наружной стеной разного размера, иногда простой, но часто декоративный и отмеченный скобками, зубчиками, медальонами или каким-либо другим декоративным элементом.

Зубчатый парапет

Низкая подпорная стена на краю крыши или крыльца с равномерным рисунком отверстий, образующих зубчатую стену. В средние века отверстия использовались для защиты крепостей, отсюда и термин зубчатая стена.

Крестинг

Гребень крыши представляет собой ажурное декоративное ограждение из кованого железа, обрамляющее край или пик крыши, часто встречающееся в зданиях в стиле Второй империи (мансард).

Купол

Купол представляет собой декоративную небольшую выступающую башню на вершине крыши здания, часто квадратную, круглую или восьмиугольную.

Мансардное окно

Оконный проем на уровне крыши, увенчанный фронтонной или односкатной крышей.

Карниз

Край крыши, нависающий над наружными стенами, иногда с открытыми стропилами.

Слуховое окно

Полуэллиптическое декоративное окно, размещенное в поверхности крыши, напоминающее по форме глаз.

Фасад

Лицо здания, обычно имеющее отношение к фасаду.

Фанлайт

Полукруглое (веерообразное) окно, расположенное над дверью, обычно встречающееся в зданиях в стиле федерального и колониального возрождения.

Образец оконного проема

Расположение окон по фасаду здания.

Наконечник

Декоративный элемент, устанавливаемый на шпиль, купол, фронтон или столб ворот.

Фламандский фронтон

Декоративная фронтонная форма, часто встречающаяся во Фландрии и Нидерландах, стороны которой ниспадают каскадом прямых углов, также называемым ступенчатым фронтоном. Используется в качестве декоративного украшения в стилях викторианской эпохи в США.

План этажа

Планировка различных уровней здания с указанием расположения комнат, внутренних стен, дымоходов, подъездов и лестниц.

Флютинг

Рифление – это декоративная отделка деревянных колонн или наличников, на поверхности которой вырезаны параллельные канавки.

Фриз

Фриз – это панель под карнизом в верхней части наружной стены здания, которая часто украшена скобами, зубцами или модальонами.

Перемычка

Плоский горизонтальный элемент в верхней части окна.

Кирпичная кладка

Тип конструкции из камня, кирпича, плитки или бетонных блоков на растворе.

Молдинг

Декоративная приподнятая поверхность по краю архитектурного элемента, такого как окно, колонна, дверь или стена.

Миномет

Смесь песка, воды, извести и цемента, используемая для кладки кирпича, камня, плитки или бетонных блоков.

Стойки

Деревянные перегородки между стеклами на окнах.

Арка Оги

Заостренная арка в центре с обратными изогнутыми сторонами, часто встречающаяся в зданиях в стиле экзотического мавританского возрождения.

Эркерное окно

Выступающий эркер, поддерживаемый кронштейнами или треугольным опорным элементом.

Окно Палладио

Окно с круглой аркой, состоящее из трех частей, названное в честь итальянского архитектора 15 века Андреаса Палладино, также известное как венецианское окно и распространенное в стилях георгианского и колониального возрождения.

Парапет

Парапет — невысокая каменная или кирпичная стена наверху здания. Зубчатый парапет имеет ритмичные разрывы в стене, образующие узор зубчатых стен.

Фронтон

Треугольное пространство, созданное двускатной крышей, обращенной вперед, часто встречающееся в зданиях в стиле классического возрождения.

Подвеска

Декоративный кусок дерева или металла, свисающий с крыльца, карниза или кронштейна.

Односкатная крыша

Узкая односкатная крыша над первым этажом здания для защиты дверей, окон и нижних стен, часто покрывающая все четыре стороны здания.

Пилар

Опорная колонна без классической детализации.

Пилястра

Пилястра представляет собой узко выступающую колонну, прикрепленную к стене и создающую иллюзию настоящей отдельно стоящей опорной колонны.

Остроконечная арка

Арка с сильной центральной точкой, обычно встречающаяся в зданиях в стиле готического возрождения.

Крыльцо

Крытое помещение за пределами основных несущих стен здания.

Портик

Небольшое крыльцо.

Квоинс

Quoins — это декоративные прямоугольники или квадраты из камня, кирпича, дерева или бетона, размещаемые по углам зданий для придания архитектурного интереса.

Стропила

Деревянные опорные балки для крыши, иногда видимые снаружи для некоторых типов и стилей зданий.

Крыша

Крыши могут быть крутыми, плоскими или с пологим уклоном и принимать различные формы: двускатные, двускатные, четырехскатные, ступенчатые, односкатные, односкатные или мансардные. Тип крыши является важным ключом к определению стиля здания.

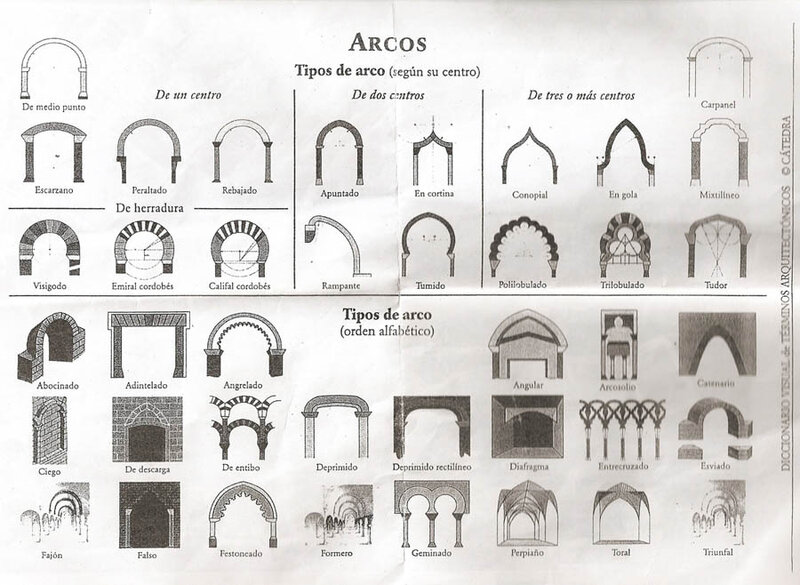

Круглая арка

Полукруглая арка над окном или дверью.

Сегментная арка

Слегка закругленная арка над окном или дверью.

Полуэллиптическая арка

Удлиненная круглая арка над окном или дверью.

Порог

Плоская горизонтальная нижняя часть окна или двери, часто деревянная, но иногда и каменная.

Ступень

Открытая широкая ступенька, ведущая к парадной или главной двери здания.

Истории

Количество этажей здания отражает его высоту путем подсчета этажей. Если в здании есть слуховые окна, встроенные в крышу, эта верхняя часть здания называется 1/2 этажа.

Штукатурка

Тонкий слой штукатурки, нанесенный на наружные стены.

Турель

Небольшая башня, часто украшенная выступом.

Башня

Высокое сооружение квадратной или круглой формы, возвышающееся над остальной частью здания.

Ажурное окно

Окно с остроконечной аркой, заполненное изогнутыми каменными колоннами, часто встречающееся в зданиях в стиле готического возрождения.

Транцевый фонарь

Плоская стеклянная панель над дверью, обычно многослойная.

Арка Тюдоров

Плоская арка с центральной точкой над дверью или окном, обычно встречающаяся в зданиях в стиле эпохи Тюдоров (также называемая 4-центровой аркой).

Турель

Небольшая башня на углу здания.

Обшивка

Обшивка представляет собой обшитую деревом нижнюю часть внутренней стены, обычно увенчанную поручнем стула. Деревянная обшивка может быть простой или обшитой панелями с рельефной деревянной отделкой.

Стены

Историческая конструкция внешней стены может быть из бревен, камня, кирпича, каркаса или оштукатурена. В более современную эпоху материал стен мог быть из формованного бетона, стекла или металла. Стекло Carrera было инновацией начала 20-го века, производившей гладкую, гладкую отделку из цветного стекла, которую часто наносили на стены первого этажа коммерческих зданий.

Обшивка

Наружная горизонтальная деревянная доска, укладываемая нижним краем внахлест на нижнюю доску, используемая для формирования наружных стен (более широкая и менее профилированная, чем вагонка, хотя и используется для той же цели).

Архитектурные термины и определения | Глоссарий по архитектуре

При разговоре с архитектором или строителем полезно знать базовую терминологию и архитектурный словарь, с которыми вы можете столкнуться. Мы составили список важных архитектурных терминов.

Архитектура : искусство или практика проектирования и строительства зданий.

Балкон: Ложный балкон или перила на внешней плоскости окна.

Балюстрада : Перила, состоящие из верхних и нижних перил, балясин и пьедесталов. Используемые материалы могут варьироваться от камня до кирпича, дерева и листового металла.

Поясной курс : Также известен как струнный курс. Выступающий горизонтальный молдинг, разделяющий части поверхности стены на фасаде.

Кронштейны : Прикладные декоративные элементы, часто используемые на карнизах или по бокам окон и дверей.

Перемычка для кирпича : Кирпич, ориентированный меньшим концом к лицевой стороне стены и меньшим размером по вертикали; Обычно размещают над оконными и дверными проемами.

Навес : Выступающая конструкция крыши, закрывающая вход.

Створка : Одинарная оконная створка с петлями на одной стороне, которая открывается.

Фаска : Скос под углом 45 градусов на внешнем углу строительного элемента, часто встречающийся в дереве, камне или кирпиче.

Дымоход : Декоративный терракотовый дымоход, обычно размещаемый над кирпичным или каменным дымоходом.

Циркуляция : Используется для описания потока людей по дому или зданию.

Вагонка : Одна из серии досок, используемых для обшивки. Устанавливается обычно горизонтально, а доска чаще всего сужается в сечении.

Коринфянин : Самый богато украшенный и последний из греческого классического ордера. Дизайн столицы сильно орнаментирован.

Карниз : Выступающие молдинги, образующие верхнюю полосу антаблемента или стены.

Гребень : Повторяющийся металлический орнамент, устанавливаемый на коньке крыши или парапете.

Купол : Небольшая конструкция, возвышающаяся над крышей, которая обеспечивает вентиляцию и может служить «смотровой площадкой».

Зависимость : вспомогательное здание, соединенное с главным зданием, часто являющееся частью симметричной группы.

Дорический : Дорический ордер, самый ранний тип классической греческой архитектуры, имеет простой, но мощный капитель.

Мансардное окно : Небольшая конструкция, выступающая из наклонной крыши, с окном на фасаде.

Двустворчатое окно : Окно с верхними и нижними створками, которые скользят относительно друг друга вертикально.

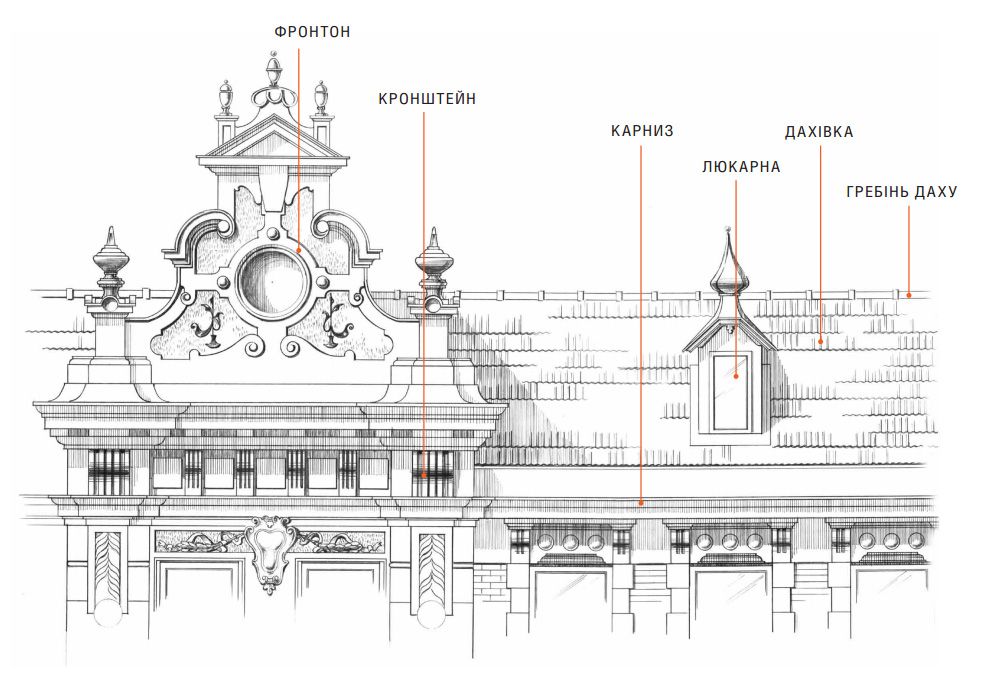

Карниз : Выступающий выступ на нижнем краю крыши.

Антаблемент : Горизонтальная полоса элементов над капителями колонн в классической архитектуре.

Фасад : Наружные поверхности здания, часто используемые для обозначения стены, в которой находится вход в здание.

Фриз : Плоская средняя часть антаблемента (иногда украшенная).

Фронтон : Стена, закрывающая конец двускатной крыши; треугольный фронтон заканчивается под крышей сверху.

Gambrel : Форма крыши, характеризующаяся парой пологих скатов над крутым скатом с каждой стороны центрального конька.

Фахверковое здание : Здание с деревянным каркасом, заполненным гипсом или кирпичом.

Шатровая крыша : Крыша с уклоном внутрь от всех четырех наружных стен.

Ионический : Ионический ордер из греческих классических стилей, отличающийся завитками (спиральные орнаменты в виде завитков), использованными в дизайне капители.

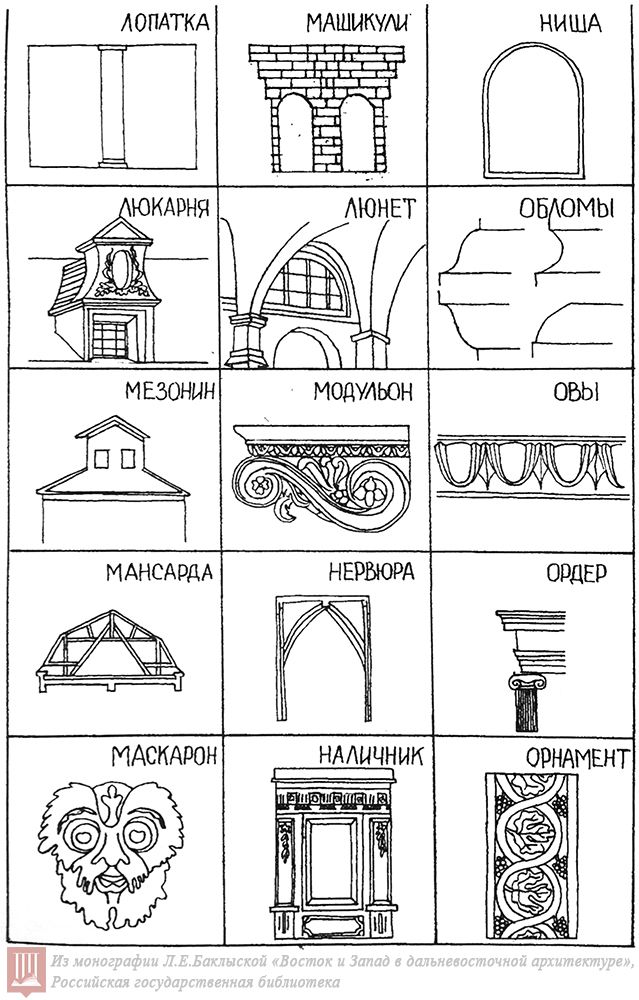

Мансарда : Двухскатная крыша с крутым нижним скатом, который обычно переходит в более пологую верхнюю часть. Пространство, образованное мансардной крышей, позволяет создать дополнительную жилую площадь.

Мотив : Тема или преобладающая черта дизайна.

Неоколониальный стиль : Резиденции, построенные после 1955 года с отсылками к архитектурному стилю колониального возрождения.

Заглушка Ogee : молдинг с S-образным поперечным сечением, используемый поверх плинтуса или другой конструкции.

Oriel : Эркер, выступающий из фасада, который начинается над уровнем земли.

Palladian : Неоклассическая архитектура в стиле итальянского архитектора Андреа Палладио, также известного как Андреа ди Пьетро Делла Гондола.

Парапет : Часть стены, выступающая над соседней крышей.

Фронтон : Треугольный фронтон классического здания или такая же форма, используемая в других частях здания.

Пирс : Квадратный или прямоугольный каменный или деревянный пирс, поддерживающий здание и переносящий его вес на землю.

Конструкция из стоек и балок : Простая система каркаса здания, в которой используется ряд вертикальных стоек и горизонтальных балок.

Quoin : Большой прямоугольный блок из камня или кирпича (иногда из дерева), используемый для акцентирования внешнего угла здания, обычно зубчатой ​​формы с чередующимися выступами и отступами от угла.

Розетка : Барельефный орнамент (иногда раскрашенный) в виде стилизованного цветка.

Необработанный : Пиломатериалы, оставленные открытыми в конструкции, которые выглядят обработанными вручную и сильно текстурированы.

Створка : Часть оконной рамы, удерживающая остекление, обычно подвижная или фиксированная.

Односкатная крыша : Крыша с одним скатом и стропилами, протянувшимися от одной стены к другой.

Боковые фонари : Узкие окна по бокам входной двери.

Перемычка : Панель, образованная нижней частью окна и верхней частью нижнего окна.

Шпиль : Конусообразный элемент крыши с крутым концом.

Терракота : Обожженная керамическая глина, используемая в архитектурных элементах стен или украшениях.

Ригель : Небольшое окно, расположенное над дверью или окном.

Башня : Небольшая башня на углу здания.

Шпон : Тонкая декоративная отделка, обычно изготавливаемая из кирпича, камня или штукатурки.

Бордюрная доска : Декоративная обшивка (также называемая бордюрной доской) вдоль выступающего карниза крыши.
