Аксонометрия (аксонометрическая проекция) — что это: изометрия, диметрия

Аксонометрическая проекция (аксонометрия) — это один из способов изображения геометрических фигур на чертежах. Для его реализации используется несколько параллельных проекций на плоскости в трехмерной системе координат. Плоскости, как правило, располагают так, чтобы на них можно было разместить три стороны предмета: фронтальную, верхнюю и боковую. Аксонометрия позволяет быстро получить представление об изображенном на чертеже предмете и облегчить понимание его геометрии и размеров. Изометрия — это один из подвидов аксонометрии.

Содержание

1. Применение аксонометрии
2. Стандартные виды аксонометрии в инженерии
3. Изометрия в играх
4. Изометрия в иллюстрации
5. Как изобразить куб в изометрии
6. Преимущества изометрического рисунка
7. Изометрическая сетка

Применение аксонометрии

В инженерии. Для составления технических заданий на изготовление деталей необходимы чертежи с наглядными изображениями предмета, который нужно получить в итоге. Аксонометрическая схема — быстрый способ наглядно передать конечный результат с минимальными трудозатратами. Получая такой чертеж, специалист может легко представить себе готовое изделие в трехмерном виде и понять, как именно ему необходимо настроить оборудование. Аксонометрия применяется во всех сферах, в которых задействованы инженеры: архитектуре, машиностроении и т.д.

Пример использования аксонометрии в инженерии: инфографика производства рельсов. Источник

В дизайне. Из инженерной сферы аксонометрия плавно перетекла в сферу дизайна. В частности, с ее помощью можно создать проект интерьера помещения с трехмерной реализацией. Готовые объемные проекты выглядят гораздо нагляднее двухмерных планов по типу «вид сверху»: дизайнеру проще проводить презентацию, а его заказчику — воспринимать информацию.

Пример изометрии в дизайн-проекте от Эсмиры Майлыевой. Источник

Стандартные виды аксонометрии в инженерии

Оси координат могут быть наклонены к аксонометрической плоскости под разными углами. Соответственно, один и тот же отрезок может проецироваться на плоскость в разных размерах. Данный критерий позволяет выделить несколько видов аксонометрии.

Изометрия. Является вариантом аксонометрической проекции, при котором все три оси координат имеют одинаковый наклон (120^о). В данном случае изменение размеров проецируемого предмета одинаковое по всем трем осям. Для построения чертежей чаще всего применяется прямоугольная изометрия (проектирующие лучи перпендикулярны плоскости).

Диметрия. В этом случае две оси в системе координат имеют одинаковый наклон, а третья — другой (например, 135^о, 135^о и 90^о). Соответственно, уменьшение размеров предмета будет одинаковым только по двум осям, а сам он будет выглядеть повернутым фронтальной стороной к наблюдателю.

Триметрия. В данном случае коэффициенты искажения изображения проецируемого предмета отличаются друг от друга сразу по трем осям (150^о, 70^о, 140^о). Следовательно, аксонометрический вид предмета будет специфичным: наблюдатель по-прежнему увидит его с тех сторон, но некоторые детали могут быть менее детализированны за счет изменения угла обзора.

Пример изометрии в дизайне от Anastasiya Korshak. Источник

Изометрия в играх

Современные компьютерные игры в большинстве случаев выпускаются с трехмерным миром, в котором каждый предмет имеет свой объем. Это позволяет максимально погрузить пользователя в сюжет и подарить ему ощущение реальности происходящего. Перечисленные выше виды проекций активно используются разработчиками, и для упрощения коммуникации между дизайнерами и кодировщиками все три понятия принято называть изометрией.

Пример использования изометрии в игре от Lelly Arvan. Источник

На заре компьютерной эры мощности процессоров и видеокарт для создания трехмерных объектов было недостаточно для обработки большого объема информации. Именно поэтому разработчики использовали простые плоские спрайты, которые не изменяли своего размера при перемещении персонажа по игровому полю. Сегодня это шарм, но в 80-х это объяснялось необходимостью. В наши дни мощность ПК позволяет воспроизводить графику, которая максимально реалистична, но изометрия продолжает активно применяться для прорисовки фонов и персонажей. Популярная консольная RPG будет отрисована по той же схеме, что и ее мобильная лайт-версия. При этом у дизайнеров и разработчиков по-прежнему остается масса возможностей для создания визуальных эффектов и разработки захватывающего геймплея.

Персонажи компьютерной игры, отрисованные в изометрии, от Caroline Leaves. Источник

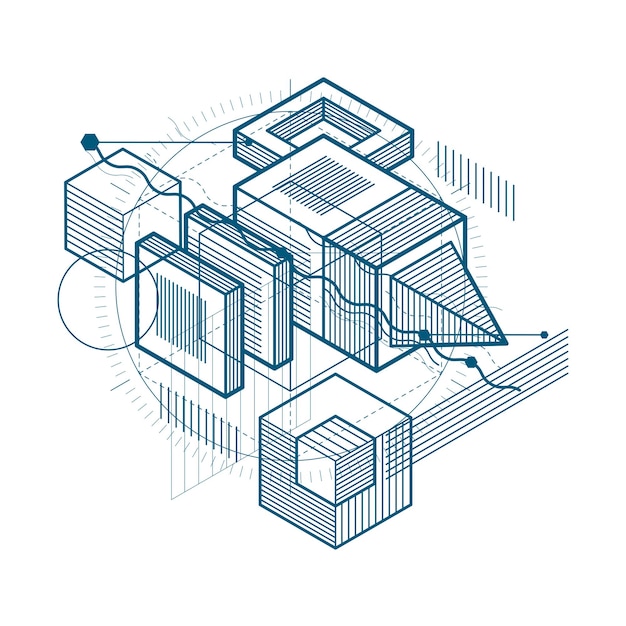

Изометрия в иллюстрации

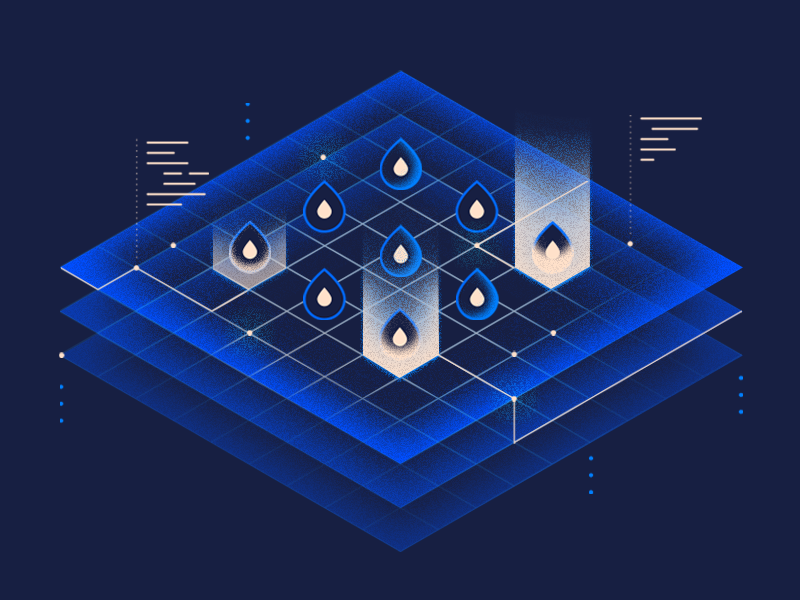

Иллюстрации — это не только картинки в сборниках детских сказок. Современная иллюстрация применяется в мобильных приложениях, размещается на сайтах и активно используется в оформлении буклетов. И если стандартного «плоского» двумерного изображения недостаточно, можно обратиться к изометрии. Она поможет повысить узнаваемость, увеличить глубину восприятия, а также детализировать дизайн.

Пример изометрии в иллюстрации для сайта от Elena Brilenkova. Источник

Как изобразить куб в изометрии

На простом примере рассмотрим особенности работы с аксонометрическими чертежами. Для построения понадобятся линейка, карандаш, бумага и транспортир. Проведите вертикальную линию (ось z) и разделите ее пополам (центральная точка — начало координат). Отметьте точки в середине и на обоих концах линии. Через нижнюю точку проведите горизонтальную линию, строго перпендикулярную вертикальной. Далее при помощи транспортира отложите угол в 30^о от горизонтальной линии по обеим сторонам от вертикали, а затем проведите две наклонных линии вверх, опираясь на данную разметку. Повторите эти действия для средней точки на вертикальной линии. Шаги для верхней точки будут аналогичными, но угол в 30^о нужно будет разметить не вверх, а вниз. В местах пересечения линий, проведенных из верхней и средней точки, будут находиться вершины нашего куба. Опустите из этих точек вертикальные линии до пересечения с наклонными линиями, проведенными из нижней точки на первоначальном этапе.

Куб в изометрии. Источник

Преимущества изометрического рисунка

Изометрический вид удобен для дизайнеров, архитекторов и инженеров: он позволяет быстро получить максимум представления о предмете. Но не только профессионалы могут по достоинству оценить такой способ передачи визуальной информации. Подобная демонстрация очень востребована при составлении систем навигаций в крупных зданиях: музеях, картинных галереях и т.д. Прямоугольную изометрию применяют и в инфографике: она хорошо иллюстрирует различные понятия и позволяет быстрее усвоить большой объем сложной информации.

Пример простого для восприятия эскиза проекта детского сада от «Творческого объединения 612». Источник

Изометрическая сетка

Чтобы не заниматься построением чертежей изометрических проекций с нуля, можно использовать заранее заготовленную изометрическую сетку. Она представляет собой множество треугольников, из которых можно составить практически любое изображение. Для создания чертежей вручную можно распечатать найденный в интернете шаблон. Если же вам повезло работать в цифровом приложении, то откройте меню настроек и добавьте изометрическую сетку в вашу рабочую зону.

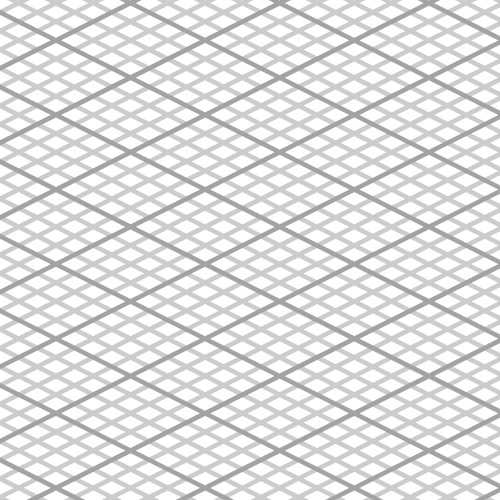

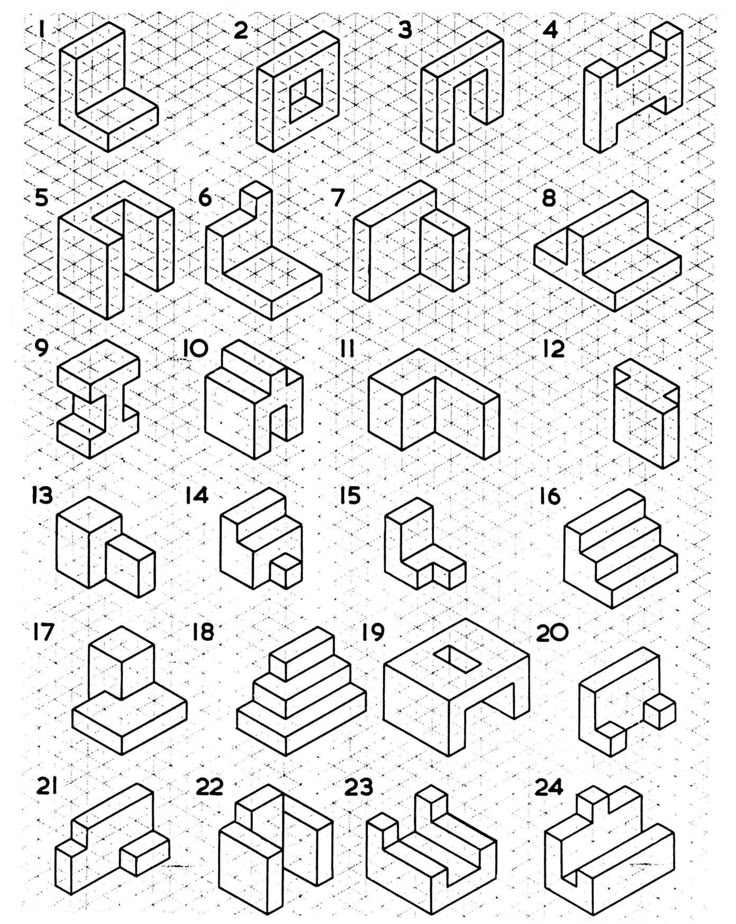

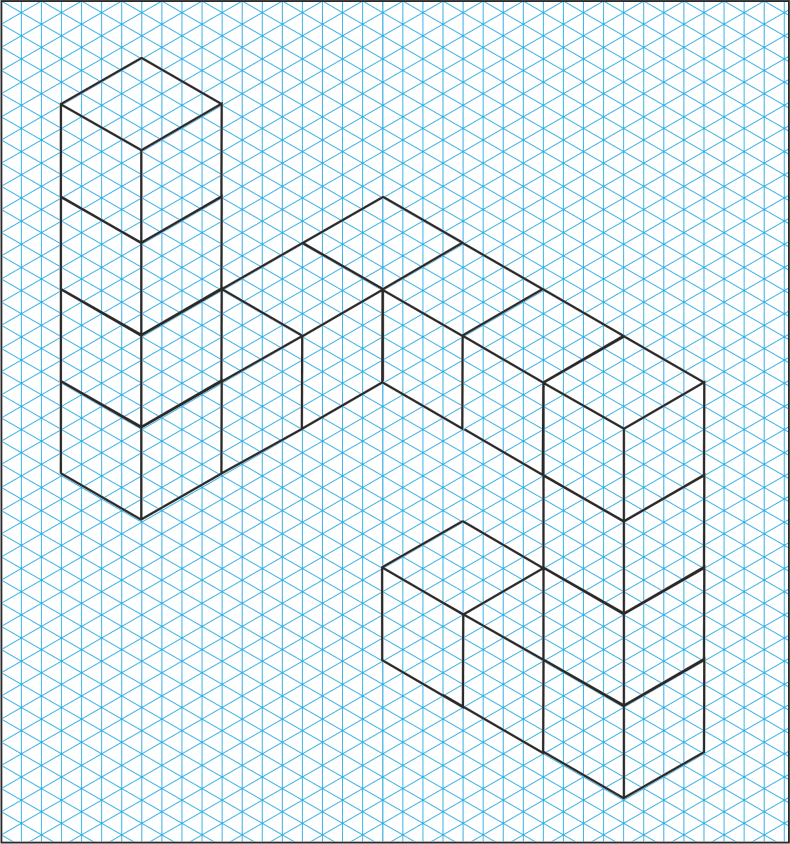

Изометрическая сетка и пример работы в ней. Источник
