В этой статье:
Создание вручную
Использование шестиугольника
Дополнительные статьи
Это руководство расскажет вам о простом способе создать куб в программе Adobe Illustrator.
Шаги
1
Создайте новый квадрат, используя инструмент «Прямоугольник».
2
Сделайте его копию, чтобы получить два одинаковых квадрата.
3
Нажмите на левом квадрате и перейдите к инструменту «Наклон».
4
Выделите правый верхний угол и двигайте его вниз по вертикальной оси.
5
Создайте новый квадрат и поверните его на 45 градусов.
6
Увеличивайте его в ширину до тех пор, пока она не станет равна суммарной ширине соседних квадратов. Нажмите на новом квадрате и перейдите в пункт меню Преобразовать>Сбросить обрамляющую рамку>, выделите верхнюю точку квадрата и потяните ее вниз по вертикальной оси, пока угол между сторонами этого квадрата не сравняется с углом, который составляют два соседних квадрата.
7
Чтобы сделать это больше похожим на куб, раскрасьте его, учитывая направление света. На картинке свет падает с левой стороны. Номер 1 должен быть самым светлым, а номер 2 и номер 3 — более темные стороны.
8
Готово.
Реклама
1
Чтобы сделать эту работу проще, убедитесь, что у вас стоит галочка Умные направляющие. Она находится на вкладке Вид.
2
Используя инструмент «Многоугольник», нарисуйте фигуру шестиугольника. Удерживайте клавишу «Shift», пока рисуете его, чтобы он получился правильным.
3
Поверните шестиугольник на 90 градусов.
4
Сделайте копию шестиугольника и поместите ее в верхнем углу более старой копии. Умные направляющие помогут вам получить превосходный результат. Ваш шестиугольник должен быть так же выровнен, как на рисунке.
5
Используя инструмент «Прямое выделение» (белая стрелка), выделите оба шестиугольника и нажмите опцию Разделить на панели обработки контуров (Окно > Обработка контуров)
6
Теперь ваши шестиугольники разделены на три части.
7
Так как остальные части выровнены, просто нарисуйте линию такой же толщины, как и стороны ваших фигур, от нижнего угла шестиугольника (нижняя часть) и вверх до среднего угла (Она должна быть длиннее, чем сторона)
8
Выделите нижнюю часть и линию и снова нажмите Разделить на панели обработки контуров.
Убедитесь, что делаете это с помощью инструмента Прямое выделение(белая стрелка).- 9
Выберите каждую часть и закрасьте ее нужным цветом или градиентом.
10
После этого выделите все три части и сгруппируйте их (Объект > Группировка)
Реклама
Об этой статье
На других языках
Как создать куб в программе Adobe Illustrator — Wiki How Русский
Это руководство расскажет вам о простом способе создать куб в программе Adobe Illustrator.
Эту страницу просматривали 14 916 раз.
Реклама
Новинки IT-индустрии, обзоры и тесты компьютеров и комплектующих
- ПК и комплектующие
- Настольные ПК и моноблоки
- Портативные ПК
- Серверы
- Материнские платы
- Корпуса
- Блоки питания
- Оперативная память
- Процессоры
- Графические адаптеры
- Жесткие диски и SSD
- Оптические приводы и носители
- Звуковые карты
- ТВ-тюнеры
- Контроллеры
- Системы охлаждения ПК
- Моддинг
- Аксессуары для ноутбуков
- Периферия
- Принтеры, сканеры, МФУ
- Мониторы и проекторы
- Устройства ввода
- Внешние накопители
- Акустические системы, гарнитуры, наушники
- ИБП
- Веб-камеры
- KVM-оборудование
- Цифровой дом
- Сетевые медиаплееры
- HTPC и мини-компьютеры
- ТВ и системы домашнего кинотеатра
- Технология DLNA
- Средства управления домашней техникой
- Гаджеты
- Планшеты
- Смартфоны
- Портативные накопители
- Электронные ридеры
- Портативные медиаплееры
- GPS-навигаторы и трекеры
- Носимые гаджеты
- Автомобильные информационно-развлекательные системы
- Зарядные устройства
- Аксессуары для мобильных устройств
- Фото и видео
- Цифровые фотоаппараты и оптика
- Видеокамеры
- Фотоаксессуары
- Обработка фотографий
- Монтаж видео
- Программы и утилиты
- Операционные системы
- Средства разработки
- Офисные программы
- Средства тестирования, мониторинга и диагностики
- Полезные утилиты
- Графические редакторы
- Средства 3D-моделирования
- Мир интернет
- Веб-браузеры
- Поисковые системы
- Социальные сети
- «Облачные» сервисы
- Сервисы для обмена сообщениями и конференц-связи
- Разработка веб-сайтов
- Мобильный интернет
- Полезные инструменты
- Безопасность
- Средства защиты от вредоносного ПО
- Средства управления доступом
- Защита данных
- Сети и телекоммуникации
- Проводные сети
- Беспроводные сети
- Сетевая инфраструктура
- Сотовая связь
- IP-телефония
- NAS-накопители
- Средства управления сетями
- Средства удаленного доступа
- Корпоративные решения
- Системная интеграция
- Проекты в области образования
- Электронный документооборот
- «Облачные» сервисы для бизнеса
- Технологии виртуализации
Наш канал на Youtube
Архив изданий
| 1999 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| 2000 | 1 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | |
| 2001 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| 2002 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| 2003 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| 2004 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 11 | 12 | |
| 2005 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| 2006 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | |
| 2007 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| 2008 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| 2009 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| 2010 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| 2011 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| 2012 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| 2013 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
- О нас
- Размещение рекламы
- Контакты
Популярные статьи
Моноблок HP 205 G4 22 AiO — одно из лучших решений для офисной и удаленной работы
В настоящем обзоре мы рассмотрим модель моноблока от компании HP, которая является признанным лидером в производстве компьютеров как для домашнего использования, так и для офисов.
Моноблок HP 205 G4 22 — модель нового семейства, которая построена на базе процессоров AMD последнего поколения и отличается неплохой производительностью вкупе с привлекательной ценой
Logitech G PRO X Superlight — легкая беспроводная мышь для профессиональных киберспортсменов
Швейцарская компания Logitech G представила беспроводную игровую мышь Logitech G PRO X Superlight. Новинка предназначена для профессиональных киберспортсменов, а слово Superlight в ее названии указывает на малый вес этой модели, который не превышает 63 г. Это почти на четверть меньше по сравнению с анонсированным пару лет тому назад манипулятором Logitech G PRO Wireless
Материнская плата для домашнего майнинга ASRock h210 Pro BTC+
Как показало недавнее исследование Кембриджского университета — количество людей, которые пользуются сегодня криптовалютами, приближается к размеру населения небольшой страны и это только начало, мир меняется. Поэтому компания ASRock разработала и выпустила в продажу весьма необычную материнскую плату — h210 PRO BTC+, которую мы и рассмотрим в этом обзоре
Верхняя панель клавиатуры Rapoo Ralemo Pre 5 Fabric Edition обтянута тканью
Компания Rapoo анонсировала в Китае беспроводную клавиатуру Ralemo Pre 5 Fabric Edition.
Новинка выполнена в формате TKL (без секции цифровых клавиш) и привлекает внимание оригинальным дизайном. Одна из отличительных особенностей этой модели — верхняя панель, обтянутая тканью с меланжевым рисунком
Изогнутый экран монитора MSI Optix MAG301 CR2 обеспечит максимальное погружение в игру
Линейку компьютерных мониторов MSI пополнила модель Optix MAG301 CR2, адресованная любителям игр. Она оборудована ЖК-панелью типа VA со сверхширокоформатным (21:9) экраном изогнутой формы (радиус закругления — 1,5 м). Его размер — 29,5 дюйма по диагонали, разрешение — 2560×1080 пикселов
Комплект SilverStone MS12 позволяет превратить SSD типоразмера M.2 2280 в портативный накопитель
Каталог продукции компании SilverStone пополнил комплект MS12. Он позволяет создать портативный накопитель на базе стандартного SSD типоразмера M.2 2280 с интерфейсом PCI Express
SSD-накопители ADATA XPG Spectrix S20G сочетают производительность с эффектным дизайном
Компания ADATA Technology анонсировала твердотельные накопители серии XPG Spectrix S20G.
Они предназначены для оснащения игровых ПК и, как утверждают их создатели, сочетают высокую производительность и эффектный внешний вид
Видеокарта ASUS GeForce RTX 3070 Turbo оснащена системой охлаждения с одним центробежным вентилятором
Линейку видеоадаптеров ASUS на базе графических процессоров NVIDIA пополнила модель GeForce RTX 3070 Turbo (заводской индекс TURBO-RTX3070-8G), предназначенная для оснащения игровых ПК. Одной из особенностей новинки является конструкция системы охлаждения
КомпьютерПресс использует
2 способа сделать куб в Adobe Illustrator (2D и 3D)
Куб? Мы переходим к 3D-дизайну? Всякий раз, когда люди спрашивали, могу ли я сделать 3D-дизайн раньше, я всегда отвечал: НЕТ! С небольшим страхом.
Но поскольку пару лет назад я попробовал 3D-эффект в Adobe Illustrator, то понял, что на самом деле это не так уж и сложно. Конечно, я говорю о некоторых основных 3D-дизайнах. Хотя графический дизайн в основном двухмерный, использование некоторых трехмерных эффектов может сделать что-то довольно крутое.
Кстати, а кто сказал, что куб должен быть трехмерным? Это также может быть 2D, и вам не нужно использовать 3D-эффект, если он вам не нравится.
В этом уроке вы узнаете, как сделать 2D- и 3D-куб в Adobe Illustrator.
Начинаем!
Содержание
- Как сделать куб в Adobe Illustrator (2D и 3D)
- Создание 2D-куба
- Создание 3D-куба
- Заключение
В зависимости от эффекта, который вы хотите создать, вы можете создать куб, чтобы он соответствовал вашему 2D-графическому дизайну или 3D-стилю, используя эффект Extrude & Bevel.
Примечание: все скриншоты взяты из версии Adobe Illustrator CC 2021 для Mac. Windows или другие версии могут выглядеть иначе.
Создание 2D-куба
Шаг 1: Выберите инструмент Polygon Tool на панели инструментов. Обычно он находится в том же меню, что и инструмент «Прямоугольник».
Нажмите на монтажную область, чтобы создать 6-сторонний многоугольник.
Шаг 2: Выберите многоугольник и поверните его на 330 градусов. Вы можете повернуть его вручную или дважды щелкнуть по инструменту поворота, чтобы ввести точное значение угла.
Вы также можете масштабировать многоугольник, чтобы сделать его больше или меньше. Щелкните и перетащите любой угол ограничивающей рамки и удерживайте клавишу Shift для пропорционального масштабирования.
Шаг 3: Выберите инструмент «Отрезок линии» (\) на панели инструментов.
Нажмите на нижнюю опорную точку многоугольника и проведите линию от нее к центру. Если ваш интеллектуальный гид включен, он появится, когда вы доберетесь до центра.
Повторите тот же шаг для двух других углов, чтобы соединить линии с центром, и вы увидите куб.

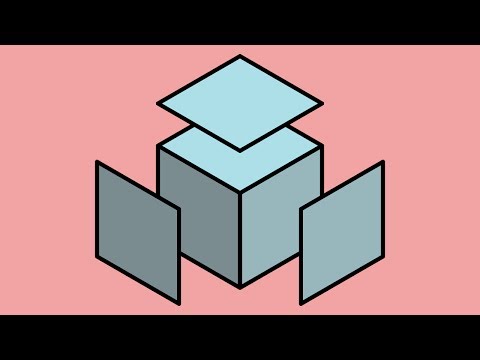

Шаг 4: Выберите все (многоугольник и линии) и выберите Инструмент «Создание фигур» (Shift+M) на панели инструментов.
Нажмите на три поверхности куба.
Вместо линий они станут фигурами. Вы можете разделить их, чтобы перепроверить, построены ли фигуры.
Соберите их обратно после того, как убедитесь, что формы сформированы, и вы почти закончили. Теперь вы можете раскрасить свой куб!
Совет: после добавления цветов я рекомендую сгруппировать объект вместе, если вы хотите перемещаться.
Не совсем тот эффект, который вы ищете? Вы также можете сделать куб более трехмерным, используя 3D-эффект.
Создание 3D-куба
Шаг 1: Выберите Инструмент «Прямоугольник» (M) на панели инструментов, и, удерживая клавишу Shift, нарисуйте квадрат.

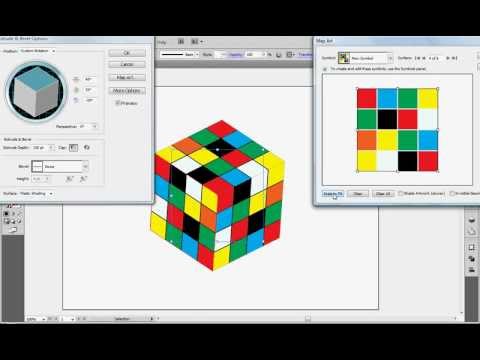

Шаг 2: Выделив квадрат, перейдите в верхнее меню и выберите Эффект > 3D > Выдавливание и скос .
Появится окно 3D Extrude and Bevel Options. Да, это может показаться запутанным, но на самом деле это не так уж и сложно.
Не забудьте проверить Предварительный просмотр , чтобы увидеть изменения и обработать их по мере внесения изменений.
Я быстро пройдусь по вариантам создания 3D-куба, в основном, мы будем настраивать только Position , Extrude Depth, и Surface параметры освещения.
Позиция должна быть довольно простой для понимания, она показывает перспективу того, как вы хотите просматривать 3D-форму, вы можете выбрать параметр из параметров положения, отрегулировать угол в поле значения или вручную переместить фигуру. ось для изменения положения.
Глубина вытягивания определяет глубину объекта. Проще говоря, как далеко находится цвет затенения (в данном случае черный) от (квадратной) поверхности?
Например, значение по умолчанию было 50 pt (вы можете видеть, как это выглядит на скриншоте выше), теперь я увеличиваю значение до 100 pt, и оно выглядит «глубже» и более 3D.
Вы можете выбрать различные параметры поверхности, а также различные параметры для настройки освещения и стиля.
Эффект обычного куба состоит из Plastic Shading , который заставляет объект отражать свет и создает эффект блеска. Когда вы выбираете стиль поверхности, вы можете соответствующим образом настроить освещение. Вы также можете изменить цвет затенения, чтобы добиться лучшего соответствия.

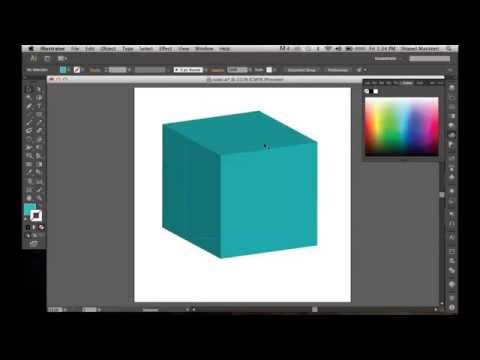

Нажмите OK , когда вас устроит внешний вид. Вот и все! Сделать 3D-объект не так уж и сложно.
Вы можете изменить цвет, добавить или удалить обводку.
Если вам нужно подробное объяснение создания 3D-объектов, вы можете изучить и попробовать различные параметры каждой настройки.
Заключение
На самом деле, это довольно очевидный выбор А или Б. Если вы хотите создать 2D-куб, используйте инструмент «Многоугольник», инструмент «Линия» и инструмент «Создание фигур». Если вы хотите создать более реалистичный куб в 3D-стиле, выберите эффект Extrude & Bevel.
Это может быть сложнее, чем создание 2D-куба, просто не торопитесь, чтобы изучить варианты и стили.
О компании June Escalada
Окончил факультет креативной рекламы, более восьми лет работал графическим дизайнером, специализируясь на брендинге и иллюстрации. Да, Adobe Illustrator — мой лучший друг, и я увлечен искусством и дизайном.
3D Cube в Adobe Illustrator
3D Cube в IllustratorAdobe Illustrator — Как создать B …
, пожалуйста , мы будем использовать Polygon Tool, Pen Tool и Shape Builder Tool , чтобы нарисовать 3D-куб . Мы заполним фигуры от более светлых до более темных оттенков, чтобы создать 3D-эффект . Поэтому мы будем учиться рисовать 3D-куб в Adobe Illustrator без помощи 3D-эффекта .
Для 3D-чертежа куба l откройте Adobe Illustrator и создайте новый документ. Теперь выполните следующие простые для рисования шаги :
Шаг 1 Выберите инструмент Polygon Tool на панели инструментов , щелкнув правой кнопкой мыши Rectangle Tool .
Теперь нарисуйте на монтажной области многоугольник с 6 сторонами.
Теперь выберите нарисованный многоугольник и щелкните Объект в строке меню . Поместите курсор на Path и выберите Offset Path .
Теперь создайте контур смещения -80 pt .
Шаг 3Теперь выберите Pen Tool и нарисуйте линии, чтобы соединить углы обоих многоугольников. Мы хотим нарисовать 3D-куб , поэтому убедитесь, что соедините только те углы, которые образуют форму куба. (См. изображение ниже)
Шаг 4Теперь отметьте середину маленького многоугольника и проведите линии от середины к углам, чтобы сформировать форму куба. (См. изображение ниже)
Шаг 5 Нажмите Ctrl + 2 , чтобы выбрать все линии и многоугольники, а затем выберите инструмент в инструменте создания панелей 9016.
Теперь щелкните внутри фигур, чтобы создать отдельные слои фигур, которые будут тремя сторонами вашего 3D-куба .
Аналогичным образом нажмите на другие стороны 3D-куба .
В итоге у вас будут 6 фигур, как показано на картинке выше.
Шаг 6Ваш 3D-куб неполный без цвета. Итак, давайте начнем с раскрашивания трехмерного куба .
Чтобы создать приятный 3D-эффект , мы заполним стороны куба светлым тоном, средним тоном и темным тоном.
Итак, как сделать 3D-куб.
Если вы находите этот пошаговый процесс проектирования простым, попрактикуйтесь в этом учебном пособии по иллюстрациям и поделитесь своим мнением в разделе комментариев.
По любым вопросам обращайтесь по адресу [email protected].
Вы можете подписаться на наш сайт, чтобы быть в курсе последних обновлений.
