7 Adobe Illustrator требуется ваше разрешение, чтобы показать их. Вы можете включить направляющие из верхнего меню View и есть три часто используемых руководства, которые я собираюсь показать вам, как добавить сегодня.

Примечание : скриншоты взяты из версии Adobe Illustrator CC для Mac. Windows или другие версии могут выглядеть иначе. Пользователи Windows меняют ключ Command на Crtl .

1. Линейки

Линейки помогают вам определить безопасные области для вашего дизайна и точно выровнять объекты. Это работает лучше всего, когда у вас есть измерение размера выборки, и вы хотите, чтобы другие объекты следовали за ним.

Например, я использовал линейки, чтобы создать это руководство для безопасной области дизайна, потому что я хочу, чтобы основное изображение было в центре и не хотело, чтобы какие-либо важные изображения выходили за пределы направляющей.

Совет. Важно хранить изображение в безопасном месте, особенно во время печати, чтобы не обрезать часть изображения. И наше внимание имеет тенденцию сосредотачиваться на центре, поэтому всегда размещайте важную информацию в центре монтажной области.

Добавлять направляющие с помощью линеек довольно просто, просто щелкните и перетащите, но, как я упоминал ранее, первым шагом является предоставление разрешения на показ.

Шаг 1: Перейдите в верхнее меню и выберите Вид > Линейки . Более простой вариант — использовать сочетание клавиш Command + R (этим же сочетанием клавиш можно скрыть линейки). Линейки отображаются в верхней и левой частях документа.

Шаг 2: Выберите инструмент Rectangle Tool , чтобы создать образец измерения того, как далеко вы хотите, чтобы ваша основная работа находилась от краев монтажной области. Перетащите прямоугольник в любой из четырех углов.

Шаг 3: Нажмите на линейку и перетащите направляющую линию к стороне прямоугольника. Неважно, какую линейку вы щелкнете и перетащите первой.

Сделайте копии образца прямоугольника и переместите их во все углы монтажной области. Перетащите линейки, чтобы создать направляющие для всех сторон монтажной области.

После добавления направляющих можно удалить прямоугольники. Если вы хотите избежать случайного перемещения направляющих, вы можете заблокировать их, снова зайдя в верхнее меню и выбрав Вид > Направляющие > Блокировка направляющих .

Помимо создания направляющих для безопасных областей иллюстраций, вы также можете использовать направляющие для выравнивания текста или других объектов.

Когда вы закончите с окончательным дизайном, вы можете скрыть направляющие, выбрав Вид > Направляющие > Скрыть направляющие .

2. Сетка

Сетки — это квадратные прямоугольники, которые отображаются за изображением, когда вы их активируете. Когда вы создаете профессиональный логотип, вам понадобится помощь сетки. Это поможет вам получить точные точки и детали для вашего дизайна.

Если вы хотите использовать сетки в качестве направляющих для создания своего логотипа или просто получить представление о расстоянии между объектами, вы можете перейти в верхнее меню и выбрать Вид > Показать сетку , чтобы увидеть сетки.

Линии сетки по умолчанию, отображаемые на монтажной области, имеют довольно светлый цвет, вы можете изменить цвет, стиль сетки или размер в меню Настройки . Как видите, вы также можете изменить настройки направляющих.

Перейдите в верхнее меню и выберите Illustrator > Настройки > Направляющие и сетка (пользователи Windows выбирают Редактировать > Настройки > Направляющие и сетка в верхнем меню).

Например, я немного уменьшил размер сетки и изменил цвет линии сетки на светло-зеленый.

3. Быстрые направляющие

Быстрые направляющие повсюду. Когда вы наводите указатель мыши на объект или выбираете его, окно контура, которое вы видите, является подсказкой, указывающей, над каким слоем вы работаете, поскольку цвет контура совпадает с цветом слоя.

Быстрые направляющие также помогают выравнивать объекты без использования инструментов выравнивания. Когда вы перемещаетесь вокруг объекта, вы увидите значения x и y и точки пересечения, отмеченные розовой линией.

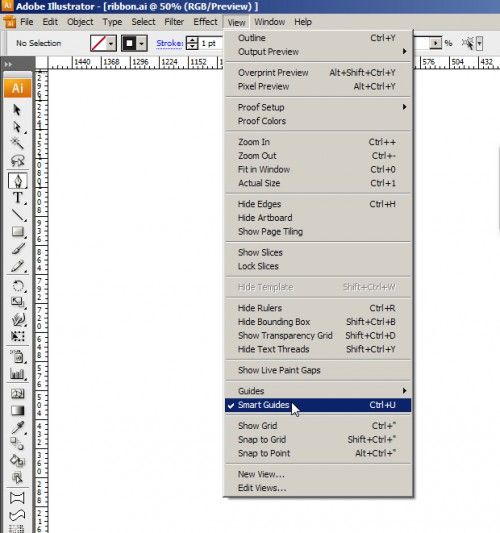

Если вы еще не активировали его, вы можете быстро настроить его из верхнего меню View > Smart Guides или использовать сочетание клавиш Command + U . Как и в двух других руководствах, вы можете изменить некоторые настройки в меню настроек.

Заключение

Добавление направляющих в Illustrator, по сути, позволяет отображать направляющие в документе. Вы найдете все параметры руководства в меню «Вид», и если вам нужно изменить настройки руководства, перейдите в меню «Настройки». Это в значительной степени касается добавления/использования направляющих в Adobe Illustrator.

О компании June Escalada

Окончил факультет креативной рекламы, более восьми лет работал графическим дизайнером, специализируясь на брендинге и иллюстрации. Да, Adobe Illustrator — мой лучший друг, и я увлечен искусством и дизайном.

Как использовать линейки, сетки и направляющие в Illustrator

Руководство пользователя Отмена

Поиск

1. Руководство пользователя Illustrator
2. Знакомство с Illustrator
   1. Введение в Illustrator
      1. Что нового в Illustrator
      2. Общие вопросы
      3. Системные требования Illustrator
      4. Illustrator для Apple Silicon
   2. Рабочее пространство
      1. Основы рабочего пространства
      2. Учитесь быстрее с помощью панели Illustrator Discover
      3. Создание документов
      4. Панель инструментов
      5. Сочетания клавиш по умолчанию
      6. Настройка сочетаний клавиш
      7. Введение в монтажные области
      8. Управление монтажными областями
      9. Настройка рабочего пространства
      10. Панель свойств
      11. Установить предпочтения
      12. Сенсорное рабочее пространство
      13. Поддержка Microsoft Surface Dial в Illustrator
      14. Отмена изменений и управление историей дизайна
      15. Повернуть вид
      16. Линейки, сетки и направляющие
      17. Специальные возможности в Illustrator
      18. Безопасный режим
      19. Посмотреть работу
      20. Использование панели Touch Bar с Illustrator
      21. Файлы и шаблоны
   3. Инструменты в Illustrator
      1. Обзор инструментов
      2. Инструменты выбора
         1. Выбор

         2. Прямой выбор
         3. Выбор группы
         4. Волшебная палочка
         5. Лассо
         6. Монтажная область
      3. Инструменты навигации
         1. Рука
         2. Повернуть вид

         3. Зум
      4. Инструменты для рисования
         1. Градиент

         2. Сетка
         3. Конструктор форм
      5. Текстовые инструменты
         1. Тип

         2. Введите путь
         3. Вертикальный тип
      6. Инструменты для рисования
         1. Ручка
         2. Добавить опорную точку
         3. Удалить опорную точку
         4. Анкерная точка
         5. Кривизна
         6. Линейный сегмент
         7. Прямоугольник
         8. Прямоугольник со скругленными углами
         9. Эллипс
         10. Полигон
         11. Звезда
         12. Кисть
         13. Кисть-клякса
         14. Карандаш
         15. Формирователь
         16. Срез
      7. Инструменты модификации
         1. Поворот
         2. Отражение
         3. Весы
         4. Ножницы
         5. Ширина
         6. Свободное преобразование
         7. Пипетка
         8. Смесь
         9. Ластик
         10. Ножницы
   4. Быстрые действия
      1. Ретро-текст
      2. Неоновый светящийся текст
      3. Старый школьный текст
      4. Перекрасить
      5. Преобразование эскиза в вектор
3. Illustrator для iPad
   1. Введение в Illustrator для iPad
      1. Обзор Illustrator для iPad
      2. Illustrator на iPad: часто задаваемые вопросы
      3. Системные требования | Иллюстратор на iPad
      4. Что можно или нельзя делать в Illustrator на iPad
   2. Рабочая область
      1. Рабочая область Illustrator на iPad
      2. Сенсорные клавиши и жесты
      3. Сочетания клавиш для Illustrator на iPad
      4. Управление настройками приложения
   3. Документы
      1. Работа с документами в Illustrator на iPad
      2. Импорт документов Photoshop и Fresco
   4. Выбор и размещение объектов
      1. Создание повторяющихся объектов
      2. Смешивание объектов
   5. Рисование
      1. Рисование и редактирование контуров
      2. Рисование и редактирование фигур
   6. Тип
      1. Работа с шрифтом и шрифтами
      2. Создание текстовых рисунков по траектории
      3. Добавьте свои собственные шрифты
   7. Работа с изображениями
      1. Векторизация растровых изображений
   8. Цвет
      1. Применение цветов и градиентов
4. Облачные документы
   1. Основы
      1. Работа с облачными документами Illustrator
      2. Общий доступ и совместная работа над облачными документами Illustrator
      3. Делитесь документами для просмотра
      4. Обновление облачного хранилища для Adobe Illustrator
      5. Облачные документы Illustrator | Общие вопросы
   2. Устранение неполадок
      1. Устранение неполадок при создании или сохранении облачных документов Illustrator
      2. Устранение неполадок с облачными документами Illustrator
5. Добавление и редактирование содержимого
   1. Рисование
      1. Основы рисования
      2. Редактировать пути
      3. Нарисуйте пиксельную графику
      4. Рисование с помощью инструментов «Перо», «Кривизна» или «Карандаш»
      5. Рисование простых линий и фигур
      6. Трассировка изображения
      7. Упростить путь
      8. Определение сетки перспективы
      9. Инструменты для работы с символами и наборы символов
      10. Настройка сегментов пути
      11. Создайте цветок за 5 простых шагов
      12. Перспективный рисунок
      13. Символы
      14. Рисование путей с выравниванием по пикселям для веб-процессов
   2. 3D-объекты и материалы
      1. О 3D-эффектах в Illustrator

      2. Создание 3D-графики

      3. Изображение карты поверх 3D-объектов
      4. Создать 3D-текст
   3. Цвет
      1. О цвете
      2. Выберите цвета
      3. Использование и создание образцов
      4. Настройка цветов
      5. Использование панели «Темы Adobe Color»
      6. Цветовые группы (гармонии)
      7. Панель цветовых тем
      8. Перекрасьте свою работу
   4. Покраска
      1. О покраске
      2. Краска с заливками и штрихами
      3. Группы быстрой заливки
      4. Градиенты
      5. Щетки
      6. Прозрачность и режимы наложения
      7. Применить обводку к объекту
      8. Создание и редактирование рисунков
      9. Сетки
      10. Узоры
   5. Выбрать и расположить объекты
      1. Выбрать объекты
      2. слоев
      3. Группировать и расширять объекты
      4. Перемещение, выравнивание и распределение объектов
      5. Объекты стека
      6. Блокировка, скрытие и удаление объектов
      7. Копировать и дублировать объекты
      8. Вращение и отражение объектов
      9. Переплетение объектов
   6. Изменение формы объектов
      1. Обрезка изображений
      2. Преобразование объектов
      3. Объединить объекты
      4. Вырезать, делить и обрезать объекты
      5. Марионеточная деформация
      6. Масштабирование, сдвиг и искажение объектов
      7. Смешивание объектов
      8. Изменение формы с помощью конвертов
      9. Изменение формы объектов с эффектами
      10. Создавайте новые фигуры с помощью инструментов Shaper и Shape Builder
      11. Работа с динамическими углами
      12. Усовершенствованные рабочие процессы изменения формы с поддержкой сенсорного ввода
      13. Редактировать обтравочные маски
      14. Живые фигуры
      15. Создание фигур с помощью инструмента «Создание фигур»
      16. Глобальное редактирование
   7. Тип
      1. Добавление текста и работа с текстовыми объектами
      2. Создание маркированных и нумерованных списков
      3. Управление текстовой областью
      4. Шрифты и типографика
      5. Тип формата
      6. Импорт и экспорт текста
      7. Форматировать абзацы
      8. Специальные символы
      9. Создать тип по пути
      10. Стили символов и абзацев
      11. Вкладки
      12. Поиск отсутствующих шрифтов (рабочий процесс Typekit)
      13. Арабский и еврейский шрифт
      14. Шрифты | Часто задаваемые вопросы и советы по устранению неполадок
      15. Создать 3D текстовый эффект
      16. Креативный типографский дизайн
      17. Тип масштабирования и поворота
      18. Интервал между строками и символами
      19. Переносы и разрывы строк
      20. Орфографические и языковые словари
      21. Формат азиатских символов
      22. Композиторы для азиатских сценариев
      23. Создание текстового оформления с помощью объектов смешивания
      24. Создание текстового плаката с помощью Image Trace
   8. Создание спецэффектов
      1. Работа с эффектами
      2. Графические стили
      3. Атрибуты внешнего вида
      4. Создание эскизов и мозаик
      5. Тени, свечение и растушевка
      6. Краткое описание эффектов
   9. Веб-графика
      1. Рекомендации по созданию веб-графики
      2. Графики
      3. СВГ
      4. Срезы и карты изображений
6. Импорт, экспорт и сохранение
   1. Импорт
      1. Размещение нескольких файлов
      2. Управление связанными и встроенными файлами
      3. Информация о ссылках
      4. Невстроенные изображения
      5. Импорт изображения из Photoshop
      6. Импорт растровых изображений
      7. Импорт файлов Adobe PDF
      8. Импорт файлов EPS, DCS и AutoCAD
   2. Библиотеки Creative Cloud в Illustrator
      1. Библиотеки Creative Cloud в Illustrator
   3. Сохранить
      1. Сохранить произведение
   4. Экспорт
      1. Использование иллюстраций Illustrator в Photoshop
      2. Экспорт обложки
      3. Сбор активов и экспорт в пакетах
      4. Файлы пакетов
      5. Создание файлов Adobe PDF
      6. Извлечь CSS | Иллюстратор CC
      7. Параметры Adobe PDF
      8. Информационная панель документа
7. Печать
   1. Подготовка к печати
      1. Подготовка документов к печати
      2. Изменить размер и ориентацию страницы
      3. Укажите метки обрезки для обрезки или выравнивания
      4. Начните работу с большим холстом
   2. Печать
      1. Надпечатка
      2. Печать с управлением цветом
      3. Печать PostScript
      4. Предустановки печати
      5. Следы принтера и кровотечения
      6. Распечатать и сохранить прозрачную иллюстрацию
      7. Ловушка
      8. Печать цветоделения
      9. Печать градиентов, сеток и цветовых сочетаний
      10. Белая надпечатка
8. Автоматизация задач
   1. Объединение данных с использованием панели переменных
   2. Автоматизация с помощью скриптов
   3. Автоматизация с действиями
9. Устранение неполадок
   1. Проблемы со сбоями
   2. Восстановление файлов после сбоя
   3. Проблемы с файлами
   4. Поддерживаемые форматы файлов
   5. Проблемы с драйвером устройства GPU
   6. Проблемы с устройством Wacom
   7. Проблемы с файлом DLL
   8. Проблемы с памятью
   9. Проблемы с файлом настроек
   10. Проблемы со шрифтами
   11. Проблемы с принтером
   12. Отправить отчет о сбое с помощью Adobe
   13. Повышение производительности Illustrator

Используйте линейки

Линейки помогают точно размещать и измерять объекты в окне иллюстрации или на монтажной области. Точка, где на каждой линейке появляется 0, называется исходной точкой линейки .

Illustrator предоставляет отдельные линейки для документов и монтажных областей. Вы можете выбрать только одну из этих линеек за раз.

Глобальные линейки появляются вверху и слева иллюстративное окно. Исходная точка линейки по умолчанию находится в верхнем левом углу окна иллюстрации.

Линейки монтажной области появляются сверху и слева активной монтажной области. Исходная точка линейки монтажной области по умолчанию расположена в верхнем левом углу монтажной области.

Разница между линейками монтажной области и глобальными линейками заключается в том, что если вы выбираете линейки монтажной области, исходная точка изменяется в зависимости от активный артборд. Кроме того, вы можете иметь разное происхождение. точки для линеек монтажной области. Теперь, если вы измените линейку монтажной области origin, заполнение узором объектов на монтажных областях не затрагивается.

Исходная точка по умолчанию для глобальной линейки находится в левом верхнем углу. угол первой монтажной области и исходная точка по умолчанию для монтажной области линейки находятся в верхнем левом углу соответствующей монтажной области.

• Чтобы показать или скрыть линейки, выберите «Просмотр» > «Линейки» > «Показать линейки» или «Просмотр» > «Линейки» > «Скрыть линейки».

• Для переключения между линейками монтажной области и глобальными линейками выберите «Просмотр» > «Линейки» > «Изменить на глобальные линейки» или «Просмотр» > «Линейки» > «Изменить на линейки монтажной области». Линейки монтажной области отображаются по умолчанию, поэтому параметр «Изменить на глобальные линейки» появляется в подменю «Линейки».

• Чтобы показать или скрыть линейки видео, выберите «Просмотр» > «Показать линейки видео» или «Просмотр» > «Скрыть линейки видео».

• Чтобы изменить исходную точку линейки, переместите указатель в левый верхний угол, где пересекаются линейки, и перетащите указатель туда, где вы хотите установить новую исходную точку линейки.

  При перетаскивании перекрестие в окне и на линейках указывает на изменение исходной точки глобальной линейки.

  Примечание : Изменение начала координат глобальной линейки влияет на мозаичное расположение узоров.

• Чтобы восстановить исходное положение линейки по умолчанию, дважды щелкните левый верхний угол в месте пересечения линеек.

Система координат теперь переключена на четвертый квадрант, который ранее был первым квадрантом. В Illustrator CS5, когда вы двигаетесь вниз, значение оси Y увеличивается, и если вы двигаетесь вправо значение оси x увеличивается.

Для сохранения в устаревших версиях Illustrator глобальные линейки оставаться в позиции, установленной в устаревшем документе. Хотя, происхождение точка не перемещается в левый верхний угол, система координат меняется в четвертый квадрант.

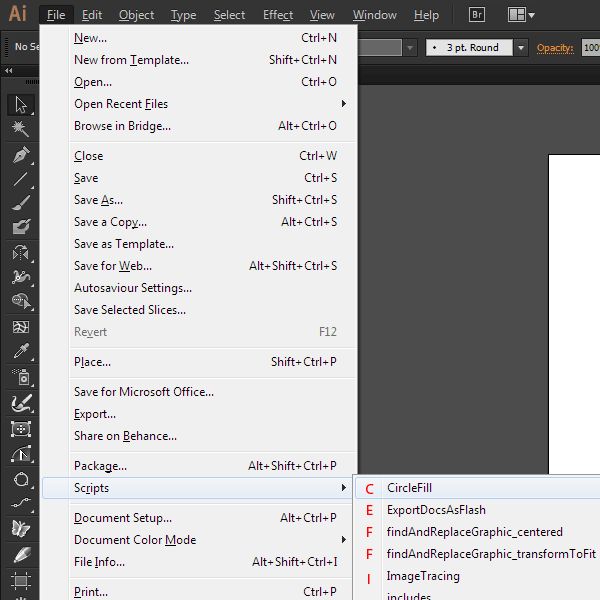

Изменение системы координат и начала линейки не применяются к сценариям, что позволяет сохранить старые сценарии. Однако, при преобразовании объектов с помощью сценариев значения координаты Y отличаются от значений, установленных в пользовательском интерфейсе Illustrator. Например, если вы применяете операцию перемещения, скажем, Y = +10 очков, затем, чтобы эмулировать то же движение с помощью сценария, примените преобразование Y = -10 баллов.

Изменить единицу измерения

Единица измерения по умолчанию в Illustrator — это точки (точка равна 0,3528 миллиметра). Вы можете изменить единицу измерения, которую Illustrator использует для общих измерений, штрихи и тип. Вы можете переопределить единицу измерения по умолчанию при вводе значения в полях.

• Чтобы изменить единицу измерения по умолчанию, выберите «Правка» > «Установки» > «Единицы» (Windows) или «Illustrator» > «Установки» > «Единицы» (Mac OS), а затем выберите единицы для параметров «Общие», «Обводка» и «Тип». Если в настройках «Тип» выбран параметр «Показать азиатские параметры», вы также можете выбрать единицу измерения специально для азиатского типа.

  Примечание : Параметр «Общие измерения» влияет на линейки, измерение расстояния между точками, перемещение и преобразование объектов, настройку интервалов сетки и направляющих и создание фигур.

• Чтобы установить общую единицу измерения только для текущего документа, выберите «Файл» > «Настройка документа», выберите нужную единицу измерения в меню «Единицы» и нажмите «ОК».
• Чтобы изменить единицу измерения при вводе значения в поле, после значения следует любое из следующих сокращений: дюймы, дюймы, дюймы, миллиметры, миллиметры, мм, Qs (один Q равен 0,25 миллиметра), сантиметры, сантиметры, см, точки, p, pt, пики, ПК, пиксель, пиксели и пикс.

  Совет : При смешивании пиков и баллов вы можете вводить значения как XpY, где X и Y — количество пик и баллов (например, 12p6 для 12 пик, 6 баллов).

Использовать сетку

Сетка появляется за изображением в окне иллюстрации. Он не печатает.

• Чтобы показать или скрыть сетку, выберите «Просмотр» > «Показать сетку» или «Просмотр» > «Скрыть сетку».


• Чтобы привязать объекты к линиям сетки, выберите «Вид» > «Привязать к сетке», выберите объект, который хотите переместить, и перетащите его в нужное место.

  Когда границы объекта находятся в пределах 2 пикселей от линии сетки, он привязывается к точке.

  Примечание . Если выбрать «Вид» > «Предварительный просмотр в пикселях», параметр «Привязать к сетке» изменится на «Привязать к пикселю».

• Чтобы указать расстояние между линиями сетки, стиль сетки (линии или точки), цвет сетки или вид сетки на передней или задней части изображения, выберите «Правка» > «Установки» > «Направляющие и сетка» (Windows) или «Illustrator» > «Установки» > «Направляющие». и сетка (Mac OS).
