30 бесплатных плагинов Sketch, которые надо установить прямо сейчас
Вы с энтузиазмом работали в Sketch и за это вы заслужили только высший балл. Но теперь пришло время поднять уровень знаний и улучшить рабочий процесс. Поэтому встречайте.
BaseAlignИспользование инструментов выравнивания в Sketch прекрасно подходит для фигур, но с текстовыми слоями, выравнивание по вертикали основано на ограничивающей рамке вокруг текста, а не на самом тексте. В результате, как правило, текстовые поля с шрифтами разного размера сдвигаются вверх и вниз, создавая неровную базовую линию. Вместо того, чтобы использовать ограничивающий прямоугольник вокруг текста, он использует фактическую базовую линию, что дает вам идеальное вертикальное выравнивание независимо от размера шрифта. Установите его сейчас
Batch Create SymbolsКогда вы погружаетесь в работу и начинаете проектировать, легко переоценить себя и создать кучу элементов, которым суждено стать символами.
Если вы когда-либо создавали красочный градиент, который был немного сероватым и тусклым посередине, то знайте, так бывает с RGB, немного невыгодным для создания красивых градиентных изображений с переходом между двумя разными цветами. Chromatic Sketch — это замечательный плагин, который использует математику, лежащую в основе цветового пространства LAB. Он возьмет ваш существующий градиент и сделает его красивее.
- Duplicate: быстро скопируйте и разместите слой за мгновение
- Library: создайте руководство по стилю внутри вашего файла Sketch. Он создает новую страницу с отдельной цветовой палитрой, шрифтами и стилями текста. Делитесь и синхронизируйте всю библиотеку со своей командой.
- Data: привнесите реальный текст, изображения, JSON и живой веб-контент в ваш прототип. Это поможет сделать так, чтобы ваши прототипы стали реальными, не тратя время на создание ложных данных в приложении.
- Sync: мгновенно отправляйте свои проекты в InVision – без сохранения, экспорта, перетаскивания или удаления. Просто выберите свои экраны в Sketch или Photoshop (для macOS и Windows), выберите прототип, который хотите синхронизировать, и просто импортируйте все свои экраны в InVision.
- Freehand: быстрое отслеживание обратной связи в процессе разработки продукта в режиме реального времени.
Установите его сейчас
DynamicButton3.5Современный преемник старого плагина Dynamic Button, который мы знаем и любим по более старым версиям Sketch. Одним щелчком мыши (или сочетанием клавиш) DynamicButton3.5 автоматически возьмет выделенный текстовый слой, сгруппирует его и разместит вокруг него прямоугольник с идеальными полями (выбранными вами). Создание кнопки текста не может быть быстрее или проще. Установите его сейчас
Sketch – это не программа для обработки текста, поэтому, если у вас есть документ с большим объемом текста, может возникнуть необходимость в функциях “Поиск” и “Замена”. Поскольку они не встроены в Sketch, установите плагин Find and Replace как можно скорее. Это может быть спасательным кругом для глобальных изменений текста.
Установите его сейчас
Find Instances of Symbol — это ищейка, которую вы искали, когда пытались выяснить, куда в ваш документ был помещен символ. Запустите плагин, и вы мгновенно получите выделение, сделанное на выбранной странице, с каждым отдельным экземпляром выбранного символа. Установите его сейчас
FlipsizeЕсли вы когда-либо работали с артбордом ландшафтной ориентации, а затем решили переключить его на портретную ориентацию, то Flipsize для вас. Запустите Flipsize, и тогда высота и ширина вашего артборда будут мгновенно преобразованы. Установите его сейчас
Magic Mirror 3 Если вы перешли на Sketch c Photoshop, вы, время от времени, можете скучать по свободной трансформации. Например, когда вы пытаетесь поместить экран в перспективный макет. Magic Mirror 3 позволяет вставить артборд прямо в фигуру, и он автоматически примет вид фигуры.
Если вы обновите связанный артборд, вы можете обновить перспективный макет с помощью клика и радоваться жизни, не погружаясь в Photoshop. Установите его сейчас
По той или иной причине мы все изучали Google Maps, чтобы сделать скриншот и сохранить его на своих компах. Ну … больше никогда. Map Generator захватит адрес и масштаб, а затем автоматически заполнит выбранную фигуру изображением вашей Google карты. Намного меньше работы. Установите его сейчас
Nudge, Push, Shove позволяет вам точно настроить сколько пикселей слоя будет перемещено подталкиванием с помощью клавиши со стрелкой, сдвига и нового интервала: Shove. Все 3 параметра позволяют вам ввести собственное значение в пикселях. Как обычно, Sketch с его функциональностью, следует вашему выбору. Установите его сейчас
Pixel PerfectorФактически неизбежно, что ваш документ будет содержать несколько слоев с размером или расположенных в плавающих значениях (ака половинчатые пиксели или доли пикселей).
Возможно, вы поняли из названия, что Random Size автоматически применит случайный размер к выбранным слоям. Что делает этот плагин более полезным, так это то, что вы можете произвольно выбирать ширину
Чтобы быстро и легко очистить ваш документ до передачи, Remove All Disabled Styles будет прочесывать визуальные атрибуты и удалять все, что осталось непроверенным.
Нажав на эти маленькие мусорные корзины, вы сможете сэкономить уйму времени. Установите его сейчас
Удаление направляющих из документа может быть почти столь же утомительным, как их создание, особенно, если у вас их много. Запустите Remove All Guides, и вы все очистите в одно мгновение. Установите его сейчас
Rename ItИтак, у вас есть несколько сотен слоев с именем rectangle copy? Все мы так делаем. Rename It поможет переименовать эти слои в пакетном режиме, чтобы очистить ваш документ для передачи кому-либо или просто для вашего удобства. У него даже есть несколько хитростей для изменения существующих имен слоев или даже поиска и замены в именах выбранных слоев. Он необходим для загруженных работой Sketch-дизайнеров. Установите его сейчас
Поскольку использование символов для глобальных элементов (например, навигация) на всех ваших экранах очень экономит время, им все же надо как-то попасть на эти экраны.
Repeat возьмет выбранный слой (или слои) и мгновенно создаст копию в том же положении на каждом отдельном артборде. Теперь никогда не поздно добавить глобальный элемент к 195 артбордам. Установите его сейчас
Runner – это тот супер энергичный помощник, которого вы всегда хотели. Нажимайте сочетание клавиш и выскочит поле поиска, которое позволяет вам прыгать по вашему документу, вставлять символы, создавать стили и символы, применять стили и даже устанавливать плагины. Как Spotlight для Sketch. Это, безусловно, заставляет огромные документы ощущаться намного меньше. Установите его сейчас
Save with Frame — это быстрый и грязный способ экспортировать артборд имитируя отображение iPhone. У этого плагина есть изображения, встроенные для iPhone 6 и 7 во всех цветах так же, как и для Moto 360, если Вы предпочтете устройство, работающее на Android. Установите его сейчас
Select By NameКак следует из названия, Select By Name – это способ поиска слоев и их выбора на основе, как вы уже догадались, их имени.
Это простой плагин, но он, безусловно, экономит время поиска по списку слоев, а затем отдельно делает выбор. Установите его сейчас
Еще один простой способ сэкономить время – Select Children, автоматически переместится в выбранную группу и выделит все слои внутри. После того, как вы привыкли к сочетанию клавиш (Option + Command + A), вы не сможете жить без этого плагина. Установите его сейчас
Select ExportablesSelect Exportables позволит вам всего за один клик выделить все артборды, группы, фрагменты и слои в документе, которые были сделаны экспортируемыми. Установите его сейчас
Select Parent ArtboardsSelect Parent Artboards – это еще один плагин, который может сэкономить много времени, если вы привыкли использовать сочетание клавиш (Ctrl + Command + A). Просто выберите любой слой и нажмите сочетание клавиш, чтобы получить артборд, содержащий этот выбранный слой.
Установите его сейчас
Если вы перешли на Sketch с Illustrator, этот плагин заполнит дыру в вашем сердце. Select Similar Layers позволит вам сделать выделение, затем взять каждый другой слой с соответствующим цветом заливки, цветом границы, толщиной границы, шрифтом, прозрачностью, режимом наложения или именем. Как только вы привыкли пользоваться этим плагином, жить без него станет тяжело. Установите его сейчас
Sketch DistributorВ дополнение к автоматическим настройкам выравнивания, встроенным в Sketch, у нас также есть возможность автоматически распределять интервалы между слоями. Иногда вы предпочитаете устанавливать определенное расстояние между слоями, а Sketch же просто усредняет существующее пространство. Плагин SketchDistributor позволяет вам выбрать группу слоев и задать между ними определенное значение расстояния в пикселях. Больше никакой возни с подталкиванием пикселя к пикселю. Установите его сейчас
Sketch Nearest 8Подобно плагину Pixel Perfector, Sketch Nearest 8 помогает четко фиксировать объекты в пиксельной сетке.
Отличие этого плагина в том, что он берет выбранный слой и подталкивает его по высоте или ширине до следующего значения, которое делится на 8. Для тех из вас, кто проектирует в системе 8-pt сеток, это несомненно сэкономит кучу времени и энергии. Установите его сейчас
Возможно, самое восхитительное название в этом списке, Sketchy Pies преобразует любой круг в круговую диаграмму, просто перечисляя шестнадцатеричные коды, разделенные запятыми, для желаемых цветов. После этого легко изменить цвета, изменив свойство цвета границы каждого сектора. Совет от профи: Уменьшите толщину границ секторов, чтобы создать радиальный прогресс-бар. Установите его сейчас
Sort Me Мы все сосредотачиваем внимание на том, чтобы наши артборды были упорядочены на холсте Sketch, но список слоев имеет тенденцию немного нарушать порядок. Sort Me быстро сортирует ваши артборды в списке слоев буквенно-цифровым способом.
Вы можете даже выбрать сортировку по возрастанию или по убыванию, чтобы ваш документ работал так, как работает ваш мозг. Установите его сейчас
Этот плагин заполняет брешь в меню Sketch.Unlock All Layers избавит вас от проблемы поиска и разблокирования заблокированных слоев по одному. Безусловно, это функция, которая однажды может быть встроена в Sketch, ну а пока этот плагин сэкономит вам время. Установите его сейчас Посетите эти бесплатные Sketch ресурсы:
- Сумасшествие с вращающимися копиями в Sketch
- Быстрые советы по созданию гибких форм в Sketch
- 5 вещей, которые следует сделать до того, как приступать к следующему дизайн-файлу в Sketch
Автор: Джозеф Анхело Тодаро – видео продюсер в InVision, UI/UX энтузиаст и любитель машин.
Перевод статьи Joseph Angelo Todaro
Пишем плагин для Google SketchUp / Хабр
Google SketchUp — программа для быстрого создания и редактирования трёхмерной графики.
Удобство и простоту SketchUp оценят, как начинающие работу с трёхмерным моделированием, так и профессионалы.
Но не все знают, что SketchUp обладает мощным API, с помощью которого можно создавать модули, добавляя в программу новый функционал. В этом посте я попытаюсь объяснить общие принципы архитектуры SketchUp и процесс разработки плагина. Перед написанием нового велосипеда плагина стоит поискать на сайте Sketchucation уже готовые реализации с необходимой для Вас функциональностью. Найдя подходящий плагин с открытым исходным кодом, можно реализовать требуемый функционал, оставив основную часть кода нетронутой. Например, плагин делает какие-то расчеты и построения, а вы только изменяете их применение или визуализацию.
Плагины для SketchUp пишутся на языке Ruby.
На Google Code представлена официальная документация по разработке. Она состоит из 3 разделов: Introduction, Quick Reference и Object Reference.
1) Introduction – вводный раздел, в котором показан пример создания простого плагина.
2) Quick Reference – справочный раздел по классам, методам.
3) Object Reference – справочный раздел по объектной модели SketchUp. Объектная иерархия очень удобно разбита по группам, что позволяет быстро искать необходимые для написания кода классы.
Пример разработки плагина я возьму из собственной практики. Для удобства работы требовался дополнительный функционал, отсутствующий в SketchUp. Задача состояла в быстром и удобном определении размеров объекта (ширина, высота, толщина). Готовый плагин с данной функциональностью был найден — GetDimensions, но у него был большой минус: он показывал размеры в MessageBox’e, который необходимо было постоянно закрывать, что создавало определенное неудобство. Я решил исследовать его код и изменить вывод результата.
Код плагина GetDimensions:
require 'sketchup.rb'
def get_dimensions
model = Sketchup.active_model
mname = model.title
Sketchup::set_status_text(("GET COMPONENT DIMENSIONS.
.." ), SB_PROMPT)
Sketchup::set_status_text(" ", SB_VCB_LABEL)
Sketchup::set_status_text(" ", SB_VCB_VALUE)
boundingBox = model.selection[0].bounds
dims = [ boundingBox.height,
boundingBox.width,
boundingBox.depth ]
dims.sort! UI.messagebox("Thickness: " + dims[0].to_s + "\nWidth: " + dims[1].to_s +"\nLength: " + dims[2].to_s)
end
if( not file_loaded?("GetDimensions.rb") )
add_separator_to_menu("Plugins")
UI.menu("Plugins").add_item("Get Dimensions") { get_dimensions }
end
file_loaded("GetDimensions.rb")
* This source code was highlighted with Source Code Highlighter.
Код состоит из логики плагина (get_dimensions), добавления пункта меню (Plugins -> Get Dimensions) и загрузка самого файла плагина в систему (GetDimensions.rb).
Для установки, плагин необходимо скопировать в директорию “C:\Program Files\Google\Google SketchUp\Plugins\”, а программа автоматически подгрузит все скрипты из этой папки при запуске.
Главным объектом, хранящим в себе структуру рисунка, является model.
В данном плагине берется первый выделенный объект и его размеры. Размеры сортируются в порядке возрастания и показываются в MessageBox’е, а в панели состояния отображается название плагина.
Панель состояния меня сразу заинтересовала, и я решил перенести в нее вывод полученных размеров.
После небольшой модификации плагина мне удалось этого достичь:
def get_dimensions
model = Sketchup.active_model
entities = model.entities
boundingBox = model.selection[0].bounds
dims = [ boundingBox.height,
boundingBox.width,
boundingBox.depth ]
dims.sort!
Sketchup::set_status_text(("Thickness: " + dims[0].to_s + ". Width: " + dims[1].to_s + ". Length: " + dims[2].to_s ), SB_PROMPT)
end* This source code was highlighted with Source Code Highlighter.
После выбора элемента, с помощью инструмента Select, выбираем в меню команду Get Dimensions. В результате на панели состояния будут отображаться размеры выбранного элемента. Для более удобного вызова команды следует назначить горячую клавишу.
Следующим шагом было сделать так, чтобы размеры автоматически показывались при выделении объекта. В голову пришло два варианта: сделать свой инструмент, который бы выделял элементы как инструмент Select, но при этом показывал внизу размеры, либо модифицировать инструмент Select, что бы он при выделении показывал размеры объекта.
После поиска по Object Reference, родилась идея реализации второго способа.
Как оказалось, с помощью Observer Classes -> SelectionObserver можно подписаться на события инструмента Select.
После модификации логика плагина была разнесена на два файла:
Dimensions_load.rb
require 'sketchup.
rb'
require 'Dimensions/GetDimensions.rb'$PluginMenuName = "Tools"
$DimensionsMenuName = "Dimensions Tool"
$GetDimensionsMenuItem = "Get Dimensions"
$AutoDisplayMenuItem = "Auto Display Dimensions"
if(not file_loaded?("dimensions_load.rb"))
pluginMenu = UI.menu($PluginMenuName)
dimensions = Dimensions.new
pluginMenu.add_separator
getDimensionsSubMenu = pluginMenu.add_submenu($DimensionsMenuName){}
getDimensionsSubMenu.add_item($GetDimensionsMenuItem){dimensions.get_selection_dimensions}
autoDisplayItem = getDimensionsSubMenu.add_item($AutoDisplayMenuItem){dimensions.connect_observer}
getDimensionsSubMenu.set_validation_proc(autoDisplayItem){dimensions.menu_checked}
end
file_loaded("dimensions_load.rb")
* This source code was highlighted with Source Code Highlighter.
GetDimensions.rb
require 'sketchup.
rb'
class Dimensions < Sketchup::SelectionObserver
def initialize()
@usedObserver = false
end def onSelectionBulkChange(selection)
get_dimensions(selection)
end
def get_selection_dimensions
get_dimensions(Sketchup.active_model.selection)
end
def get_dimensions(selection)
boundingBox = selection[0].bounds
dims = [ boundingBox.height,
boundingBox.width,
boundingBox.depth ]
dims.sort!
Sketchup::set_status_text(("Thickness: " + dims[0].to_s + ". Width: " + dims[1].to_s + ". Length: " + dims[2].to_s ), SB_PROMPT)
end
def connect_observer
if(@usedObserver) then
return remove_observer
else
return add_observer
end
end
def add_observer
@usedObserver = true
Sketchup.
active_model.selection.add_observer self
return MF_CHECKED
end
def remove_observer
@usedObserver = false
Sketchup.active_model.selection.remove_observer self
return MF_UNCHECKED
end
def menu_checked
if(@usedObserver) then
return MF_CHECKED
else
return MF_UNCHECKED
end
end
end
file_loaded("GetDimensions.rb")
* This source code was highlighted with Source Code Highlighter.
Рассмотрим код подробнее.
Для того, чтобы иметь возможность перехватывать события инструмента Select, необходимо наследоваться от класса SelectionObserver, переопределить у себя метод onSelectionBulkChange(selection), который будет вызываться при выделении объектов, и подписаться на события с помощью Sketchup.active_model.selection.add_observer.
Плагин был перемещен в меню Tool -> Dimensions Tool, которое содержит два подпункта: Get Dimensions и Auto Display Dimensions.
Как я уже говорил ранее, задача плагина сводилась к отображению параметров объекта автоматически при его выделении. Т.к. дополнительный функционал не всегда нужен, решено было сделать его отключаемым. Auto Display Dimensions — позволяет включать его в нужный момент, а Get Dimensions – вызов плагина по запросу — был оставлен для большей гибкости использования.
Исходный код плагина.
Как видите, модернизирование существующего плагина намного проще, чем писание его с нуля. Кстати, я впервые писал код на Ruby, но благодаря большому опыту программирования, понять синтаксис не составило труда.
Желаю всем удачи в написании собственных плагинов для SketchUp.
Добавление расширений в SketchUp | Справка SketchUp
Extension Warehouse и SketchUp созданы для совместной работы.
В большинстве случаев, чтобы добавить расширение в локальную копию SketchUp, достаточно нажать кнопку Установить на странице сведений о расширении и немного подождать, пока программа выполнит остальную работу.
Однако этот волшебный процесс установки сопровождается несколькими оговорками:
- Вы должны получить доступ к Extension Warehouse из SketchUp (в отличие от браузера). При доступе к хранилищу расширений из веб-браузера вы видите кнопку «Загрузить» вместо кнопки «Установить», после чего вам потребуется установить загруженный файл
.rbzвручную через настройки SketchUp.Совет: Устанавливать расширения и управлять ими проще всего, если получить доступ к Хранилищу расширений из SketchUp, выбрав Расширения > Хранилище расширений .
- Расширение является бесплатным. Многие расширения в хранилище расширений можно загрузить и использовать бесплатно.
У разработчиков также есть возможность продавать расширения за разовую плату или подписку. Когда расширение доступно для покупки, вместо кнопки «Установить» вы видите кнопку «Купить», а иногда и кнопку «Установить пробную версию», как показано на следующем рисунке. Пробное расширение можно использовать бесплатно в течение ограниченного времени. В некоторых случаях расширение доступно для покупки, но вам необходимо купить расширение на сайте разработчика и установить расширение вручную.
Примечание: Если вы не знакомы с функциями на странице сведений о расширении, ознакомьтесь с введением в интерфейс Extension Warehouse в разделе Начало работы. Если вам интересно, как удалить, обновить или иным образом управлять вашими расширениями, см. Управление расширениями.
В следующих разделах объясняется, что вам нужно знать об установке расширений вручную, приобретении расширений и использовании расширения после его установки.
Содержание
- Установка расширений вручную в SketchUp
- Проба или покупка расширений на складе расширений
- Поиск и использование расширения после его установки
Установка расширений вручную в SketchUp
Если вы загружаете расширение из хранилища расширений через веб-браузер или с веб-сайта разработчика, ваше расширение упаковано в виде файла ., который можно установить вручную. Вот шаги, которые вам нужно выполнить:
rbz
- В SketchUp выберите Extensions > Extension Manager . Появится окно диспетчера расширений.
- Нажмите кнопку Установить расширение .
- В появившемся диалоговом окне «Открыть» перейдите к файлу
.rbz, сохраненному на вашем компьютере, выберите файл и нажмите OK (Microsoft Windows) или Открыть (Mac OS X). - Когда SketchUp предупредит вас об установке расширений только из надежных источников, нажмите Да , чтобы продолжить и установить расширение. (Это предполагает, что вы действительно доверяете источнику своего расширения.)
Попробовать или приобрести расширения в хранилище расширений
Независимо от того, вошли ли вы в хранилище расширений через браузер или SketchUp, вы можете приобрести расширение. Однако для установки пробной версии или приобретенного расширения необходимо войти в хранилище расширений через SketchUp.
Следующие шаги помогут вам совершить покупку:
- На странице сведений о расширении нажмите кнопку Купить . (Если вы можете загрузить пробную версию перед покупкой, вы увидите ссылку «Установить пробную версию» из SketchUp. Чтобы установить пробную версию, см. следующие шаги по установке пробной версии или покупке.)
- При появлении запроса введите платежную и платежную информацию. Платежная информация необходима для подтверждения вашей кредитной карты. Ваша квитанция отправляется по электронной почте на адрес электронной почты, который вы используете для входа в Extension Warehouse. Если вы не получили электронное письмо с квитанцией вскоре после завершения покупки, проверьте папку со спамом.
Совет: После того, как вы приобрели расширение, Склад расширений не предлагает возмещение. Если вы хотите попробовать расширение перед его покупкой, найдите кнопку «Установить пробную версию», которая позволит вам попробовать, как работает расширение, прежде чем купить его.
Если у вас возникли проблемы с приобретением расширения или вы хотите связаться с нами по поводу сделанной вами покупки Extension Warehouse, заполните нашу контактную форму службы поддержки клиентов и в раскрывающемся списке «Вы хотели бы выбрать» выберите 9.0003 Решить проблему с покупкой .
Чтобы установить пробную версию или приобретенное расширение, выполните следующие действия:
- В SketchUp выберите Extension > Extension Warehouse и войдите в Extension Warehouse.
- Чтобы установить пробную версию, найдите расширение, которое хотите попробовать, и на странице сведений о расширении нажмите Установить пробную версию . Если вы уже приобрели расширение, перейдите к шагу 3.
- В меню пользователя выберите Мои расширения .
- На вкладке Мои расширения прокрутите вниз до пробного расширения или приобретенного расширения, которое вы хотите установить, и щелкните ссылку Установить пробную версию или Установить .
На следующем рисунке вы видите ссылку «Установить пробную версию». - Когда SketchUp спросит, доверяете ли вы автору и хотите ли продолжить установку расширения, вам нужно нажать Да , чтобы продолжить. Через несколько секунд диалоговое окно подтвердит, что расширение установлено.
Поиск и использование расширения после его установки
Как использовать расширение в SketchUp после установки?
Иногда в меню «Расширения» появляется расширение, как показано на следующем рисунке. Просто выберите расширение из меню, чтобы начать его использовать. Расширение также может добавлять панель инструментов для использования функций расширения, например панель инструментов Curve Maker, показанную на рисунке. В других случаях расширение находится в меню «Рисование», меню «Инструменты» или контекстном меню.
Совет: Для получения подробной информации о том, как использовать расширение, прочитайте документацию по расширению, которую вы можете найти на странице сведений о расширении или через нее.
Например, страница сведений о расширении может содержать видео, инструкции или ссылки на дополнительную документацию о том, как работает расширение. Если у вас есть вопрос, ознакомьтесь с отзывами других пользователей (также на странице сведений о расширении) или проверьте, предоставляет ли разработчик контактную информацию на странице сведений, в своем профиле или на своем веб-сайте.
- Дополнительный склад
- установка расширений
- плагин
- расширения
- плагинов
- расширение
- установить расширение
Обратная связь
20+ основных плагинов SketchUp для эффективного моделирования для бесплатной загрузки
SketchUp — одно из самых простых, быстрых и популярных программ для 3D-моделирования.
Его инструменты и интерфейс просты и удобны для новичков. Однако по мере усложнения работы эти простые инструменты могут стать помехой. Таким образом, вы можете рассмотреть эти простые советы, чтобы легко улучшить свои навыки работы со SketchUp.
Именно тогда на сцену выходят подключаемые модули или расширения SketchUp. Эти плагины созданы пользователями, которые заметили недостатки стандартных инструментов Sketchup и решили их исправить. Теперь использование таких плагинов необходимо для более быстрых и лучших результатов. Как только вы поймете, как они работают, вы поймете, сколько времени они могут сэкономить вам. Вы больше не будете выполнять базовые повторяющиеся задачи, такие как выдавливание (выталкивание/вытягивание) нескольких поверхностей или создание смещений и нескольких копий. Вставьте свои данные, и плагины сделают свое дело в мгновение ока.
[irp сообщений = ‘132648’]
Здесь мы дадим вам список удобных подключаемых модулей SketchUp, которые сделают работу лучше и быстрее.
Более того, они могут помочь вам в разработке действительно креативных дизайнов, и все они доступны бесплатно. Однако сначала мы расскажем вам, как установить плагин в последней версии SketchUp.
Содержание
- Сначала нажмите «Диспетчер расширений»; красный значок драгоценного камня в правой части панели инструментов.
- Или вы можете открыть «Диспетчер расширений» из раскрывающегося меню «Окно».
- Во-вторых, нажмите «Установить расширения» в левом нижнем углу окна диспетчера расширений.
- В-третьих, выберите файл расширения с расширением «rbz» из папки загрузки.
- Теперь расширение появится в вашем списке расширений. Убедитесь, что он включен.

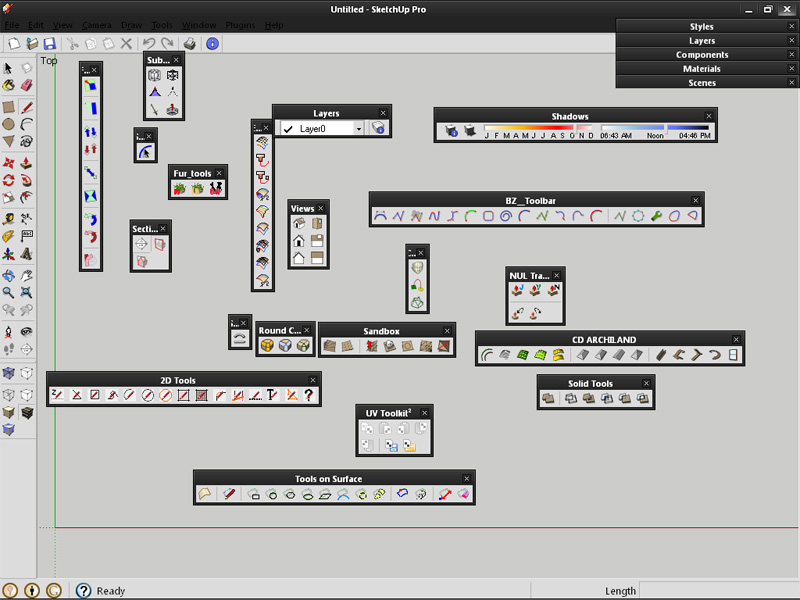

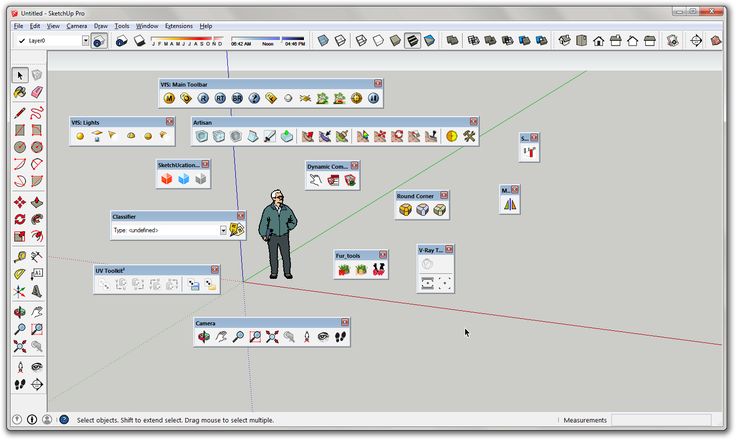

- При перезапуске SketchUp появится панель быстрого доступа или значок установленного расширения.
[irp сообщений = ‘166023’]
Теперь ознакомьтесь с этими полезными расширениями.
1. Шарнир толкающий/тянущий
Это плагин, предоставляющий различные варианты выдавливания поверхностей, один из которых — параллельное выдавливание нескольких поверхностей.
Более подробную информацию вы можете найти в руководстве пользователя, предоставленном разработчиком. Возможно, перед этим вам потребуется загрузить расширение Free Library от того же разработчика.
2. Несколько смещений
Знакомы ли вы со смещением в AutoCAD? Это делает ту же работу, но в 3D. Расширение предлагает методы смещения. Вы можете выбрать одну или несколько поверхностей, которые хотите сместить, а затем выбрать один из трех вариантов.
3.Формогиб CLF
Этот плагин позволяет вам сгибать группу или компонент, чтобы они соответствовали траектории кривой или даже линии, нарисованной от руки. Это дает вам предварительный просмотр продукта перед выполнением.
4. Случайное отталкивание
Вы можете играть с этим плагином, чтобы создавать различные формы игривой облицовки стен. Он случайным образом экструдирует все выбранные поверхности в пределах введенного вами диапазона. Вам просто нужно вставить минимальное и максимальное значение, после чего вы получите набор вытянутых поверхностей с глубиной, находящейся между этими двумя значениями.
5. Шкала Фредо
Этот плагин предоставляет различные варианты преобразования масштаба для вашей модели. Эти варианты включают растяжение, сужение и скручивание среди других.
6. Мыльная пена и пузырьки
Этот плагин позволяет накладывать скин на пространство между указанными краями и играть с ним, чтобы создать сложную, но гладкую поверхность. Однако этот плагин доступен бесплатно только до апреля 2018 года.
7.Курвилофт
Это еще один интересный плагин от Fredo6, который дает параметрическое преимущество простому программному обеспечению для моделирования. Он производит 9различные варианты моделирования, которые могут быть созданы из набора выбранных изогнутых линий.
8. Игрушки для выбора
Этот подключаемый модуль предоставляет различные параметры выбора, аналогичные функциям QSelect или Filter в AutoCAD. Таким образом, вы можете избежать изменения или удаления неправильного объекта.
9. Сварка
Как и параметр «Сварка» в 3Ds Max, этот плагин позволяет превратить набор соединенных линий и дуг в единую полилинию.
10.Fredo6: Сплайн Безье
Это расширение предоставляет более широкий выбор вариантов рисования линий, включая полилинии, кривые Безье и сплайны. Эти базовые линии могут быть полезны для создания уникальных форм.
11.Зеркало
Как и команда «Зеркало» в AutoCAD, эта команда очень эффективна для симметричных моделей и деталей.
12.Матрица ЛСС
Этот подключаемый модуль выполняет работу команды «Массив» в AutoCAD. Он создает трехмерные прямолинейные или радиальные массивы из выбранных компонентов. Его можно использовать, например, для моделирования винтовых лестниц. Все, что вам нужно сделать, это модель первых двух шагов.
13. Инструменты QuadFace
Этот плагин облегчает работу с неплоскими поверхностями. Это может быть удобно с концептуальными моделями на основе форм, топографиями или дизайном мебели.
14. Эскизный FFD
Этот плагин окружает вашу модель блоком контрольных точек, которые позволяют вам изменять и манипулировать сеткой, составляющей модель.
15. Компоненты на грани
Этот подключаемый модуль позволяет копировать один компонент на несколько выбранных и несгруппированных граней.
16.SectionCutFace
Знаете ли вы, как использовать параметр «Плоскость сечения» в раскрывающемся меню «Инструменты» в SketchUp? Этот плагин дополнит этот полезный инструмент, придавая финишную поверхность полым срезаемым поверхностям. Таким образом, вы можете представить свои 3D или даже 2D секции без дальнейшего редактирования.
17.Угловой размер
Это расширение просто показывает вам углы между поверхностями. Все, что вам нужно сделать, это выбрать вершину и две точки.
18.Очистка³
Это расширение буквально очищает вашу модель, например, удаляет скрытые и повторяющиеся линии, удаляет одинокие ребра и объединяет поверхности в одной плоскости.
19.Прочистить все
Этот плагин также избавляет вашу модель от всех неиспользуемых компонентов, слоев и материалов или всего того, что вы решите удалить..jpg)
