Пузырьковая диаграмма с несколькими рядами данных: Представление данных в виде пузырьковой диаграммы

Представление данных в виде пузырьковой диаграммы

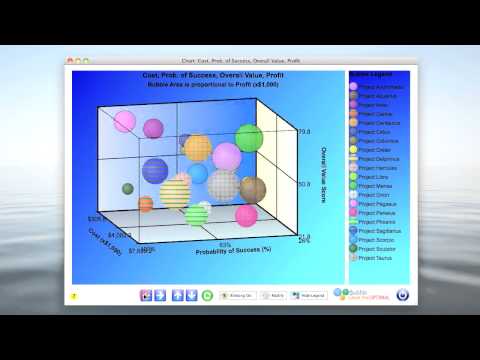

Пузырьковая диаграмма — это разновидность точечной диаграммы, в которой точки данных заменены пузырьками, причем их размер служит дополнительным измерением данных. На пузырьковой диаграмме, как и на точечной, нет оси категорий — и горизонтальная, и вертикальная оси являются осями значений. В дополнение к значениям X и значениям Y, наносимым на точечную диаграмму, на пузырьковой диаграмме показаны также значения Z (размер).

Вы можете использовать пузырьковую диаграмму вместо точечной, если данные состоят из трех рядов, каждый из которых содержит набор значений. Размеры пузырьков определяются значениями третьего ряда данных. Пузырьковые диаграммы часто используются для представления финансовых данных. Пузырьки разных размеров позволяют визуально выделить конкретные значения.

Чтобы создать пузырьковую диаграмму, расположите данные на листе в строках или столбцах так, чтобы значения X перечислялись в первой строке или столбце, а соответствующие значения Y и значения размеров (Z) — в соседних строках или столбцах.

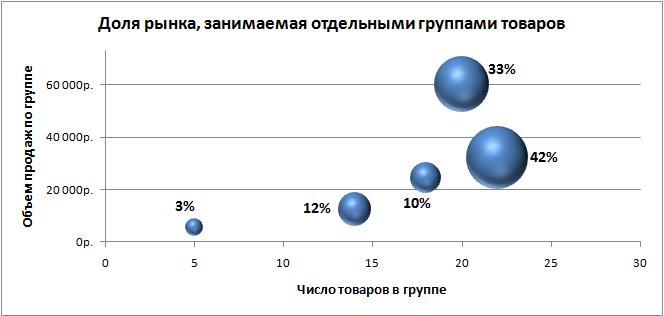

Например, разместите данные на листе, как показано на рисунке:

На данной диаграмме число товаров показано вдоль горизонтальной оси, суммы продаж — вдоль вертикальной оси, а процентные доли рынка представлены разными размерами пузырьков.

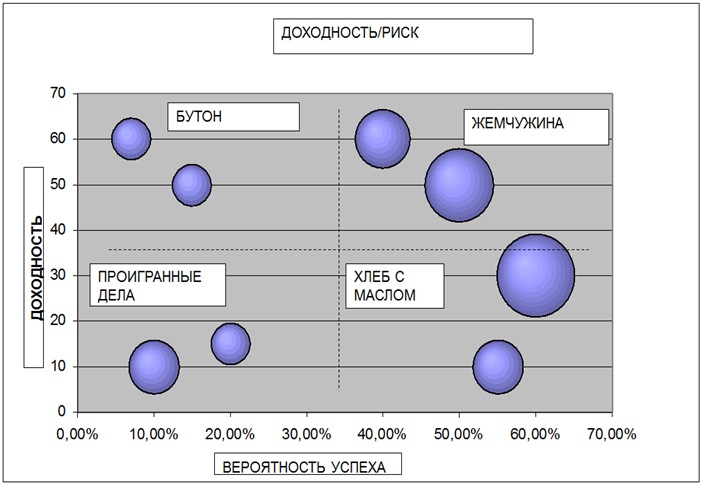

Пузырьковую диаграмму целесообразно использовать, если данные включают следующее:

• Три значения для каждой точки данных.    Для каждого пузырька необходимы три значения. Они могут быть заданы в строках или столбцах листа, но должны располагаться в строгом порядке: значение X, значение Y и затем значение Z.

• Несколько рядов данных.    Нанесение нескольких рядов данных на пузырьковую диаграмму (несколько рядов пузырьков) аналогично нанесению нескольких рядов данных на точечную диаграмму (несколько рядов точек). На точечных диаграммах используются наборы значений X и значений Y, а на пузырьковых — наборы значений X, значений Y и значений Z.

При создании пузырьковой диаграммы можно выбрать отображение пузырьков в виде 2-D или с эффектом 3D.

К началу страницы

Создание сложной пузырьковой диаграммы

Итак, как была создана эта пузырьковая диаграмма? Следующая процедура поможет вам создать аналогичную пузырьковую диаграмму. Для этой диаграммы мы использовали данные из листа примера. Вы можете скопировать эти данные на свой лист или использовать собственные.

1. Скопируйте данные примера на пустой лист или откройте лист, содержащий данные, которые вы хотите отобразить в виде пузырьковой диаграммы.

   Копирование данных примера

   1. Создайте пустую книгу или лист.

   2. Выделите пример в разделе справки.

      Примечание: Не выделяйте заголовки строк или столбцов.

   3. Нажмите клавиши CTRL+C.

   4. org/ListItem»>

      Выделите на листе ячейку A1 и нажмите клавиши CTRL+V.

   	A	B	C
   1	Количество товаров	Продажи	Процент доли рынка
   2	5	5500 ₽	3%
   3	14	12 200 ₽	12%
   4	20	60 000 ₽	33%
   5	18	24 400 ₽	10%
   6	22	32 000 ₽	42 %

   Примечание:

   Убедитесь, что на листе есть по крайней мере четыре строки или столбца данных. Если попытаться построить пузырьковую диаграмму по трем строкам или столбцам данных, пузырьки будут отображены неправильно.

2. Выделите данные, которые вы хотите отобразить на пузырьковой диаграмме.

   Примечание: Не рекомендуется включать в выделенный фрагмент заголовки строк или столбцов. Если вместе с данными выделить заголовки, диаграмма может быть построена неправильно.

3. На вкладке Вставка в группе Диаграммы щелкните стрелку рядом с кнопкой Точечная диаграмма.

4. org/ListItem»>

   Выберите пузырек со значком 3-D effect.

5. Щелкните область диаграммы. Откроется вкладка Работа с диаграммами.

6. В группе Инструментыдля диаграмм на вкладке Конструктор в группе Стили диаграмм выберите нужный стиль диаграммы.

7. Если на диаграмме есть легенда, щелкните ее и нажмите кнопку DELETE.

8. org/ListItem»>

   Чтобы изменить формат диаграммы, на вкладке Формат в группе Размер задайте нужный размер фигуры в полях Высота фигуры и Ширина фигуры, а затем нажмите клавишу ВВОД.

   Для данной пузырьковой диаграммы мы присвоили высоте и ширине фигуры значение 8,9 см.

9. Чтобы отформатеть и расположить название диаграммы на диаграмме, щелкните область диаграммы и сделайте следующее:

   1. Щелкните название диаграммы и введите нужный текст.

      Для данной пузырьковой диаграммы мы ввели Определение доли рынка в отрасли.

   2. Чтобы уменьшить размер названия диаграммы, щелкните его правой кнопкой мыши, выберите шрифт ивведите нужный размер.

      Для нашей пузырьковой диаграммы использовался размер 12.

   3. Чтобы выровнять название диаграммы относительно области построения, щелкните его и перетащите в нужное место.

10. Чтобы добавить название горизонтальной оси, щелкните в области диаграммы и сделайте следующее:

    org/ItemList»>

    1. Щелкните знак «плюс» рядом с диаграммой

    2. Выберите Названия осей, а затем — Основной горизонтальный.

    3. Выберите текстовое поле Название оси и введите текст.

       Для этой пузырьковой диаграммы мы ввели Количество товаров.

11. org/ListItem»>

    Щелкните вертикальную ось или выберите ее в списке элементовдиаграммы (вкладка Формат, группа Текущий выделение, поле Элементы диаграммы).

12. На вкладке Формат в группе Текущий фрагмент нажмите кнопку Формат выделенного.

13. В разделе Параметры оси сделайте следующее:

    1. Для минимальногозначение введите 0 (ноль).

    2. org/ListItem»>

       Для максимальногочисла введите нужное число.

       Для этой пузырьковой диаграммы мы ввели 80 00.

14. В диалоговом окне Формат оси щелкните вкладку Число.

15. В полеЧисло в поле Число десятичных знаков введите 0 (ноль), а затем щелкните стрелку вниз в правом верхнем углу и нажмите кнопку Закрыть.

16. Чтобы применить специальный эффект форматирования к области диаграммы, области диаграммы, заголовку диаграммы или вертикальной оси диаграммы, щелкните этот элемент диаграммы или выберите его в спискеэлементов диаграммы (вкладка Формат, группа Текущий выделение, поле Элементы диаграммы) и сделайте следующее:

    org/ItemList»>

    1. На вкладке Формат в группе Стили фигур нажмите кнопку Дополнительные действия рядом с кнопкой Эффекты фигур.

    2. Щелкните нужный эффект.

17. Если вы не хотите использовать цвета темы, которая по умолчанию применяется к книге, сделайте следующее:

    1. org/ListItem»>

       На вкладке Разметка страницы в группе Темы нажмите кнопку Темы.

    2. Выберите тему, которую вы хотите использовать. (Наведите курсор на каждую тему, чтобы просмотреть, как она будет выглядеть при применении к диаграмме.)

Диаграмму можно сохранить как шаблон, который можно использовать в качестве основы для других похожих диаграмм. Дополнительные сведения можно найти в меню Сохранение пользовательской диаграммы в качестве шаблона.

К началу страницы

Создание сложной пузырьковой диаграммы

Итак, как была создана эта пузырьковая диаграмма? Следующая процедура поможет вам создать аналогичную пузырьковую диаграмму. Для этой диаграммы мы использовали данные из листа примера. Вы можете скопировать эти данные на свой лист или использовать собственные.

1. Скопируйте данные примера на пустой лист или откройте лист, содержащий данные, которые вы хотите отобразить в виде пузырьковой диаграммы.

   Копирование данных листа примера

   1. Создайте пустую книгу или лист.

   2. org/ListItem»>

      Выделите пример в разделе справки.

      Примечание: Не выделяйте заголовки строк или столбцов.

   3. Нажмите клавиши CTRL+C.

   4. Выделите на листе ячейку A1 и нажмите клавиши CTRL+V.

   	A	B	C
   1	Количество товаров	Продажи	Процент доли рынка
   2	5	5500 ₽	3%
   3	14	12 200 ₽	12%
   4	20	60 000 ₽	33%
   5	18	24 400 ₽	10%
   6	22	32 000 ₽	42 %

   Примечание: Убедитесь, что на листе есть по крайней мере четыре строки или столбца данных. Если попытаться построить пузырьковую диаграмму по трем строкам или столбцам данных, пузырьки будут отображены неправильно.

2. Выделите данные, которые вы хотите отобразить на пузырьковой диаграмме.

   Примечание: Не рекомендуется включать в выделенный фрагмент заголовки строк или столбцов. Если вместе с данными выделить заголовки, диаграмма может быть построена неправильно.

3. На вкладке Вставка в группе Диаграммы нажмите кнопку Другие диаграммы.

4. org/ListItem»>

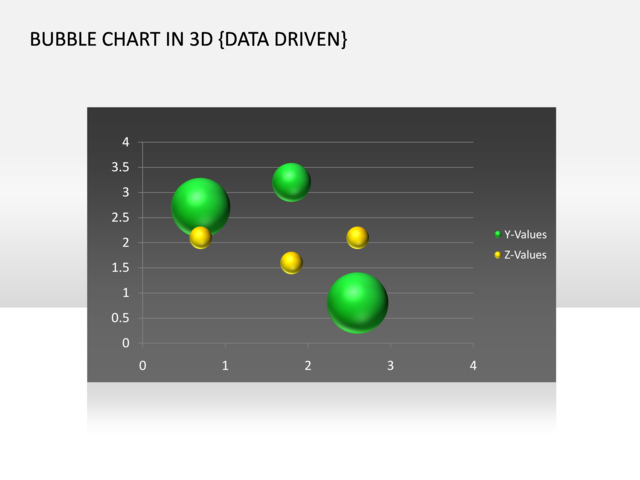

   В разделе Пузырьковая выберите вариант Объемная пузырьковая.

5. Щелкните область диаграммы.

   Откроется панель Работа с диаграммами с дополнительными вкладками Конструктор, Макет и Формат.

6. На вкладке Конструктор в группе Стили диаграмм выберите стиль, который требуется использовать.

   Для нашей пузырьковой диаграммы использовался Стиль 29.

7. org/ListItem»>

   На диаграмме щелкните легенду и нажмите клавишу DELETE.

8. Чтобы изменить формат диаграммы, на вкладке Формат в группе Размер задайте нужный размер фигуры в полях Высота фигуры и Ширина фигуры, а затем нажмите клавишу ВВОД.

   Для данной пузырьковой диаграммы мы присвоили высоте и ширине фигуры значение 8,9 см.

9. Чтобы добавить, отформатировать и расположить требуемым образом название диаграммы, щелкните область диаграммы и сделайте следующее:

   org/ItemList»>

   1. На вкладке Макет в группе Подписи нажмите кнопку Название диаграммы и выберите пункт Над диаграммой.

   2. Щелкните название диаграммы и введите нужный текст.

      Для данной пузырьковой диаграммы мы ввели Определение доли рынка в отрасли.

   3. Чтобы уменьшить размер названия диаграммы, щелкните его правой кнопкой мыши и введите нужное значение в контекстном меню в поле Размер.

      Для нашей пузырьковой диаграммы использовался размер 12.

   4. Чтобы выровнять название диаграммы относительно области построения, щелкните его и перетащите в нужное место.

10. Чтобы добавить название горизонтальной оси, щелкните в области диаграммы и сделайте следующее:

    1. На вкладке Макет в группе Подписи нажмите кнопку Названия осей, щелкните Название основной горизонтальной оси и выберите Название под осью.

    2. Щелкните название горизонтальной оси, введите нужный текст и нажмите клавишу ВВОД.

       Для этой пузырьковой диаграммы мы ввели Количество товаров.

11. Щелкните вертикальную ось или выберите ее из списка элементов диаграммы (вкладка Макет, группа Текущий фрагмент, поле Элементы диаграммы).

12. На вкладке Формат в группе Текущий фрагмент нажмите кнопку Формат выделенного.

13. В разделе Параметры оси сделайте следующее:

    1. Установите переключатель минимальное значение в положение фиксированное и введите 0 (нуль) в поле фиксированное.

    2. Установите переключатель максимальное значение в положение фиксированное и введите нужное число в поле фиксированное.

       Для этой пузырьковой диаграммы мы ввели 80 00.

14. В диалоговом окне Формат оси щелкните вкладку Число.

15. Выберите формат Числовой и в поле Число десятичных знаков введите 0 (нуль), после чего нажмите кнопку Закрыть.

16. Чтобы применить специальное форматирование к области построения, области диаграммы, названию диаграммы или ее вертикальной оси, щелкните требуемый элемент диаграммы или выберите его в списке элементов диаграммы (вкладка Макет, группа Текущий фрагмент, поле Элементы диаграммы), а затем сделайте следующее:

    org/ItemList»>

    1. На вкладке Формат в группе Стили фигур нажмите кнопку Дополнительные .

    2. Щелкните нужный эффект.

       Для данной пузырьковой диаграммы мы использовали стиль Слабый эффект — Акцент 4 для области построения, Сильный эффект — Акцент 4 для области диаграммы, Слабый эффект — Акцент 4 для названия диаграммы и Четкая линия — Акцент 6 для вертикальной оси.

17. Если вы не хотите использовать цвета темы, которая по умолчанию применяется к книге, сделайте следующее:

    org/ItemList»>

    1. На вкладке Разметка страницы в группе Темы нажмите кнопку Темы.

    2. В группе Встроенные выберите тему, которую вы хотите использовать.

       Для нашей пузырьковой диаграммы использовалась тема Литейная.

К началу страницы

Сохранение диаграммы в качестве шаблона

Если вы хотите создавать аналогичные диаграммы на основе созданной диаграммы, можно сохранить ее в качестве шаблона.

1. Щелкните диаграмму, которую требуется сохранить как шаблон.

2. На вкладке Конструктор в группе Тип нажмите кнопку Сохранить как шаблон.

3. В поле Имя файла введите имя шаблона.

   Совет: Если не указать другую папку, файл шаблона (CRTX) будет сохранен в папке Диаграммы, а шаблон станет доступен в группе Шаблоны в диалоговом окне Вставка диаграммы(вкладка Вставка, группа Диаграммы, ) и диалоговое окно Изменение типа диаграммы(вкладкаКонструктор, группа Тип,Изменение типа диаграммы).

   Дополнительные сведения о том, как применить шаблон диаграммы, см. в статье Сохранение диаграммы как шаблона.

Примечание: Шаблон диаграмма содержит форматирование диаграммы и цвета, которые использовались при его сохранении. В диаграмме, которая создается в другой книге на основе шаблона, используются цвета из шаблона, а не цвета темы документа, примененной к книге. Чтобы использовать цвета темы документа вместо цветов шаблона, щелкните область диаграммы правой кнопкой мыши и выберите в контекстном меню команду Удалить форматирование, отсутствующее в стиле.

К началу страницы

Выбор данных для диаграмм

Excel 2016 Excel 2013 Еще…Меньше

Чтобы создать диаграмму,необходимо выбрать хотя бы одну ячейку в диапазоне данных (наборе ячеек). Выполните одно из указанных ниже действий.

• если данные для диаграммы находятся в непрерывном диапазоне ячеек, выберите любую ячейку в этом диапазоне. В диаграмму будут включены все данные в диапазоне;

• Если данные не в непрерывном диапазоне, вы можете выбрать несмесячные ячейки или диапазоны. Просто убедитесь, что выделение является прямоугольником.

Совет: Если определенные строки или столбцы данных не нужно включать в диаграмму, вы можете просто скрыть их на листе, или примените фильтры диаграммы, чтобы отображать нужные точки данных после создания диаграммы.

Упорядочение данных для диаграмм

Excel может порекомендовать диаграммы для ваших данных. Предлагаемые диаграммы зависят от того, как вы расположили данные на вашем сайте. Кроме того, у вас могут быть собственные диаграммы. В любом случае в этой таблице перечислены лучшие способы упорядоки данных для заданной диаграммы.

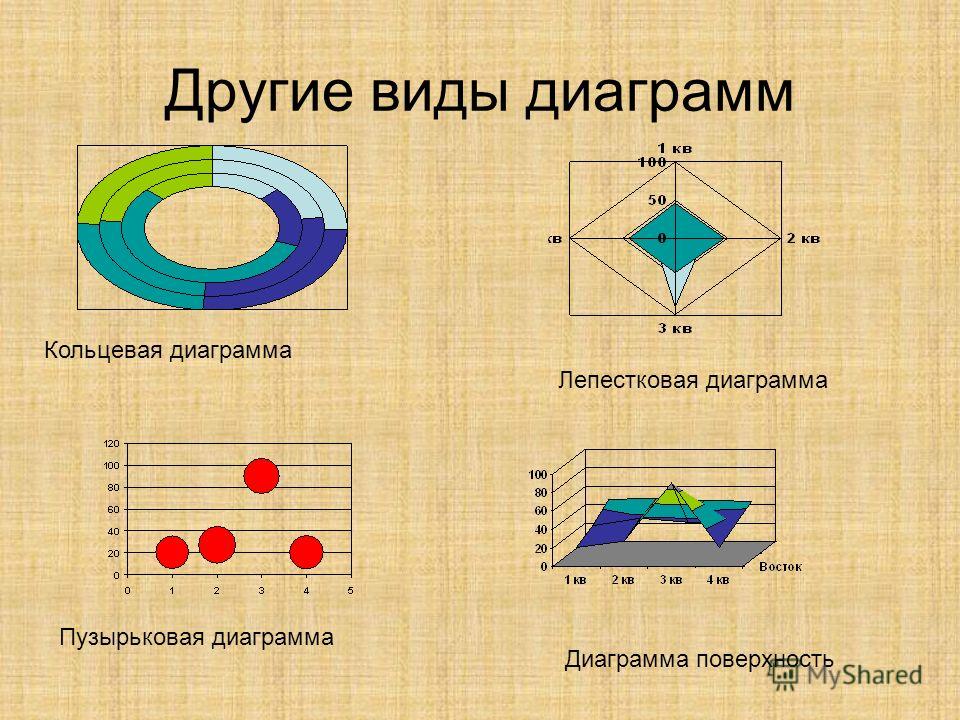

Тип диаграммы	Упорядочение данных
Гистограмма, линейчатая, график, с областями, поверхностная или лепестковая Подробнее: гистограммы, , графики, области, поверхностные диаграммы, и диаграммы с радиолокационными диаграммами.	По столбцам или по строкам.
Круговая диаграмма Эта диаграмма использует один набор значений («ряд данных»). Подробнее: круговые диаграммы.	Один столбец или строка и один столбец или строка меток данных.
Кольцевая диаграмма На этой диаграмме может отображаться один или несколько рядов данных. Подробнее: кольцевые диаграммы.	Один или несколько столбцов или строк данных и один столбец или строка меток данных.
Точечная или пузырьковая диаграмма Подробнее: точечные диаграммы и пузырьковые диаграммы.	Данные расположены по столбцам, причем значения x — в первом столбце, а значения y — в следующем. В пузырьковой диаграмме добавляется третий столбец для указания размера пузырьков, используемых для представления точек данных в рядах данных.
Биржевая диаграмма Подробнее: биржевые диаграммы.	По столбцам или по строкам, используя комбинацию курса открытия, самого высокого курса, самого низкого курса, курса закрытия, а также имена или даты в качестве меток данных в правильном порядке.

См. также

Создание диаграммы

Типы диаграмм

Добавление ряда данных в диаграмму

Добавление и удаление вспомогательной оси на диаграмме в Excel

Изменение ряда данных на диаграмме

Чтобы создать диаграмму в Excel в Интернете, необходимо выбрать хотя бы одну ячейку в диапазоне данных (наборе ячеек). Диаграмма будет включать все данные из этого диапазона.

Упорядочение данных для диаграмм

В этой таблице перечислены лучшие способы упорядотки данных для заданной диаграммы.

Тип диаграммы	Упорядочение данных
Г столбец, ли линия, диаграмма с областью или диаграмма с областью	По столбцам или по строкам, например:
Круговая диаграмма Эта диаграмма использует один набор значений («ряд данных»).	Один столбец или строка и один столбец или строка меток данных, например:
Кольцевая диаграмма Эта диаграмма может использовать один или несколько рядов данных	Несколько столбцов или строк данных и один столбец или строка меток данных, например:
Точечная диаграмма	По столбцам, значения x — в первом столбце, а значения y — в следующем, например:

Дополнительные сведения об этих диаграммах см. в таблице Типы диаграмм.

Вы всегда можете задать вопрос специалисту Excel Tech Community или попросить помощи в сообществе Answers community.

Пузырьковая диаграмма (Bubble Chart)

13095 02.10.2012 Скачать пример

Большинство из тех, кто хоть раз строил графики в Microsoft Excel или PowerPoint, замечали необычный и забавный тип диаграмм — пузырьковые (bubble chart). Многие видели их в чужих файлах или презентациях. Однако, в 99 случаев из 100, при попытке самостоятельно построить такую диаграмму впервые, пользователи сталкиваются с рядом неочевидных сложностей. Обычно Excel или отказывается ее создавать вообще, или создает, но совершенно непонятного вида, без подписей и наглядности.

Давайте разберемся в этой теме.

Что такое пузырьковая диаграмма

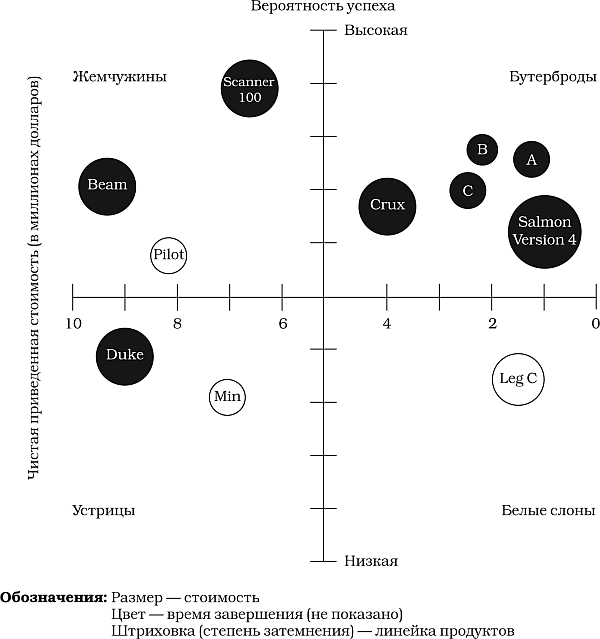

Пузырьковая диаграмма — это специфический тип диаграмм, способных отображать трехмерные данные в двумерном пространстве. Рассмотрим для примера вот такую диаграмму, отображающую статистику по странам с известного сайта-конструктора диаграмм http://www.gapminder.org/ :

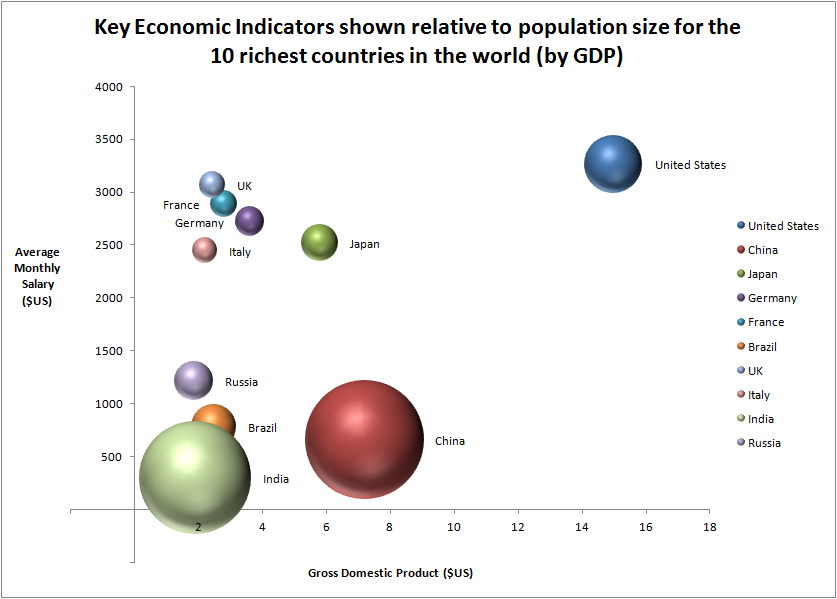

Скачать полноразмерный PDF можно отсюда http://www.gapminder.org/downloads/gapminder-world-map/

По горизонтальной оси Х откладывается средний годовой доход на душу населения в USD. По вертикальной оси Y откладывается средняя продолжительность жизни в годах. Размер же (диаметр или площадь) каждого пузырька пропорционален населению каждой страны. Таким образом, на одной плоской диаграмме удается отобразить трехмерную информацию.

Дополнительную информационную нагрузку несет еще и цвет, отображающий региональную принадлежность каждой страны к определенному континенту.

Как построить пузырьковую диаграмму в Excel

Самый важный момент при построении пузырьковой диаграммы — правильно подготовленная таблица с исходными данными. А именно — таблица должна состоять строго из трех столбцов в следующем порядке (слева-направо):

1. Параметр для откладывания по оси Х
2. Параметр для откладывания по оси Y
3. Параметр, определяющий размер пузырька

Возьмем для примера вот такую таблицу с данными по игровым приставкам:

Чтобы построить по ней пузырьковую диаграмму, нужно выделить диапазон C3:E8 (строго — только оранжевые и серые ячейки без столбца с названиями) и затем:

• В Excel 2007/2010 — перейти на вкладку Вставка — группа Диаграммы — Другие — Пузырьковая (Insert — Chart — Bubble)
• В Excel 2003 и старше — выбрать в меню Вставка — Диаграмма — Пузырьковая (Insert — Chart — Bubble)

Получившаяся в итоге диаграмма будет отображать быстродействие приставок по оси X, число программ для них по оси Y и долю рынка, занимаемого каждой приставкой — как размер пузырька:

После создания пузырьковой диаграммы имеет смысл настроить подписи к осям — без названий осей трудно понять, что по какой из них откладывается. В Excel 2007/2010 это можно сделать на вкладке Макет (Layout), а в старых версиях Excel — щелкнув по диаграмме правой кнопкой мыши и выбрав команду Параметры диаграммы (Chart options) — вкладка Заголовки (Titles).

К сожалению, Excel не позволяет автоматически привязывать цвет пузырьков к исходным данным (как в примере выше со странами), но для наглядности можно быстро отформатировать все пузырьки в разные цвета. Для этого щелкните правой кнопкой мыши на любом пузырьке, выберите команду Формат ряда данных (Format series) из контекстного меню и включите опцию Разноцветные точки (Vary colors).

Проблема с подписями

Общей трудностью, с которой сталкиваются абсолютно все пользователи при построении пузырьковых (и точечных, кстати, тоже) диаграмм, являются подписи к пузырькам. Стандартными средствами Excel можно вывести в качестве подписей только значения X, Y, размер пузырька или называние ряда (общее для всех). Если вспомнить что при построении пузырьковой диаграммы вы не выделяли столбец с подписями, а только три столбца с данными X, Y и размер пузырьков, то все оказывается в общем-то логично: то, что не выделено — в диаграмму само никак попасть не может.

Решить проблему подписей можно тремя путями:

Способ 1. Вручную

Вручную переименовывать (менять) подписи для каждого пузырька. Можно просто щелкнуть мышью по контейнеру с подписью и ввести с клавиатуры новое название вместо старого. Очевидно, что при большом количестве пузырьков этот способ начинает напоминать мазохизм.

Способ 2. Надстройка XYChartLabeler

Нетрудно предположить, что с подобной проблемой до нас с вами сталкивались и другие пользователи Excel. И один из них, а именно легендарный Rob Bovey (дай бог ему здоровья) написал и выложил в открытый доступ бесплатную надстройку XYChartLabeler, добавляющую в Excel эту недостающую функцию.

Скачать надстройку можно здесь http://appspro.com/Utilities/ChartLabeler.htm

После установки у вас появится новая вкладка (в старых версиях Excel — панель инструментов) XY Chart Labels:

Выделив пузырьки и воспользовавшись кнопкой Add Labels можно быстро и удобно добавить подписи сразу ко всем пузырькам в диаграмме, просто задав диапазон ячеек с текстом для подписей:

Способ 3. Excel 2013

В новой версии Microsoft Excel 2013 появилась наконец-таки возможность добавлять подписи к элементам данных диаграммы из любых произвольно выделенных ячеек. Дождались 🙂

Создание пузырьковой диаграммы в Excel с несколькими рядами (с помощью простых шагов)

В этой статье показано, как вставить пузырьковую диаграмму с несколькими рядами в Excel. Во многих случаях нам может понадобиться обрабатывать 3 переменные в одном наборе данных. В такой ситуации пузырьковая диаграмма дает большое преимущество. Здесь мы познакомим вас с пошаговым руководством о том, как вставить пузырьковую диаграмму в Excel с несколькими сериями.

---

Скачать практическую рабочую тетрадь

Что такое пузырьковая диаграмма с несколькими сериями в Excel?

Преимущества и недостатки пузырьковой диаграммы с несколькими сериями в Excel

7 шагов для создания пузырьковой диаграммы в Excel с несколькими сериями

Шаг 1. Вставьте пузырьковую диаграмму с несколькими сериями в Excel

Шаг 2: добавьте несколько серий на диаграмму

Шаг 3. Редактируйте метки нескольких серий

Шаг 4: добавьте легенду к пузырьковой диаграмме

Шаг 5: добавьте заголовок оси в пузырьковую диаграмму с несколькими рядами в Excel

Шаг 6: Добавьте метки данных

Шаг 7: Добавьте заголовок диаграммы

💡Что нужно помнить

Вывод

Статьи по Теме

Загрузить рабочую тетрадь

Вы можете загрузить следующую рабочую книгу Excel, чтобы лучше понять и попрактиковаться.

---

Что такое пузырьковая диаграмма с несколькими рядами в Excel?

Пузырьковая диаграмма — это инструмент для визуализации трехмерных данных. С Пузырьковая диаграмма , вы можете построить третью переменную в дополнение к двум стандартным переменным (x и y). Первые две переменные представлены координатами, а третья — размером пузырька.

Например, вы могли представить взаимосвязь между номером недели и соответствующим объемом продаж на точечной диаграмме. Теперь вы хотите добавить к нему последовательный процент прибыли. Затем пузырьковая диаграмма может помочь вам в этом.

Чтобы легко понять феномен множественных рядов, просмотрите приведенный ниже пример.

В примере выше , если у вас есть отчет о продажах двух штатов и вы хотите отобразить их на одной диаграмме в виде разных полос. Затем это называется множественной серией Пузырьковая диаграмма .

---

Пузырьковая диаграмма с одной серией:

---

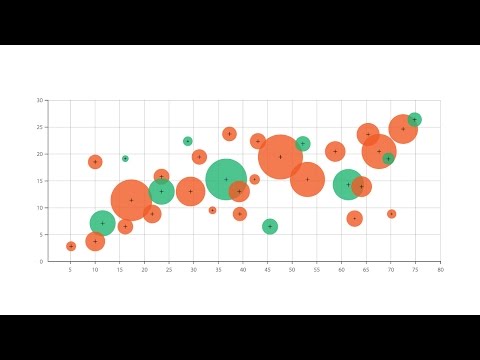

Пузырьковая диаграмма с несколькими сериями:

---

Преимущества и недостатки пузырьковой диаграммы с несколькими сериями в Excel

Прежде чем приступить к построению Пузырьковая диаграмма с несколькими сериями, вы можете узнать о плюсах и минусах ее использования.

---

Преимущества:

• Позволяет расширить набор данных в третьем измерении.
• Таким образом, с его помощью можно одновременно передавать много информации.
• Кроме того, выгодные размеры пузырей легко привлекают внимание читателей.
• По внешнему виду превосходит табличный формат.

---

Недостатки:

• Начинающему пользователю может быть сложно сразу все понять.
• График со слишком большим количеством пузырьков может стать нечитаемым.
• Время от времени нас может сбивать с толку размер пузырьков.
• Перекрывающиеся пузыри могут создавать барьер.

Подробнее: Размер пузырьковой диаграммы Excel в зависимости от значения (2 подходящих примера)

---

7 шагов для создания пузырьковой диаграммы в Excel с несколькими сериями

Предположим, у нас есть отчет о продажах по регионам из 2 штатов: Техас и Флорида . Этот отчет включает проценты Объем продаж и Прибыль для соответствующих Недель .

Теперь мы хотим построить пузырьковую диаграмму с несколькими рядами из этого набора данных. На этом этапе выполните следующие шаги, чтобы сделать это.

---

Шаг 1. Вставьте пузырьковую диаграмму с несколькими рядами в Excel

На первом этапе мы вставим пузырьковую диаграмму в наш рабочий лист.

• Сначала выберите любую ячейку.
• Во-вторых, перейдите на вкладку Вставка .
• В-третьих, выберите Вставить точечную (X, Y) или пузырьковую диаграмму > Пузырьковая диаграмма .

Он вставляет пузырьковую диаграмму на наш рабочий лист.

Диаграмма выглядит так, потому что мы не выбрали никаких релевантных данных. Теперь мы введем важные данные в эту диаграмму.

• Сначала щелкните правой кнопкой мыши в любом месте графика.
• Затем выберите параметр Select Data .

• В этот момент открывается диалоговое окно Select Data Source .
• Теперь нажмите на Series 1 .
• После этого нажмите кнопку Удалить .
• Аналогичным образом снимите Серия 2 .
• Наконец, нажмите OK .

Таким образом, наша диаграмма сейчас полностью пуста. Так как мы удалили с него все данные.

---

Шаг 2. Добавьте на график несколько серий

На втором этапе мы должны добавить нашу серию вручную.

• Снова откройте диалоговое окно Select Data Source точно так же, как до .
• Теперь нажмите Добавить в разделе Записи легенды (серии) .

• В конце концов открывается диалоговое окно Edit Series .
• Затем выберите соответствующие ячейки для текстовых полей, как показано на рисунке ниже.
• После этого нажмите OK .

• Таким образом, мы добавили Series 1 к нашей пузырьковой диаграмме . Мы также можем заметить, что недели находятся в метках горизонтальной (категории) оси .
• Снова нажмите кнопку Add , чтобы добавить нашу серию 2 ^nd .

• Аналогичным образом добавьте серию 2 ^nd в раздел Legend Entries (Series) .

• Далее мы также добавили Series 2 .
• Наконец, нажмите кнопку OK .

На данный момент пузырьковая диаграмма выглядит так, как показано ниже.

---

Шаг 3. Редактирование этикеток нескольких серий

На этом шаге мы определим метки нескольких серий. Здесь мы должны отредактировать метки серий и дать им подходящие имена.

• Снова откройте Диалоговое окно «Выбор источника данных» аналогично до .
• Затем выберите Series 1 из списка.
• Позже нажмите кнопку Изменить .

• В результате снова открывается диалоговое окно Edit Series .
• Затем щелкните поле Series Name .
• Затем выберите ячейку B4 в качестве ссылки на ячейку.
• Теперь нажмите OK .

• Аналогичным образом отредактируйте название серии из Series 2 .

• Благодаря нашим предыдущим действиям мы успешно изменили названия серий. Мы изменили их в Legend Entries (Series) с Series 1 и Series 2 на Texas и Florida , название двух штатов.
• Наконец, нажмите OK .

На данный момент наша Гистограмма выглядит примерно так же, как показано ниже.

Названия серий также изменены в приведенной выше таблице. До это были Series 1 и Series 2 .

---

Шаг 4. Добавьте легенду к пузырьковой диаграмме

Кроме того, если диаграмма Легенда еще не видна, мы добавим ее в пузырьковую диаграмму .

• Сначала перейдите на вкладку Chart Design .
• Во-вторых, выберите Добавить элемент диаграммы с ленты.
• В раскрывающемся списке выберите Legend > Top .

В результате диаграмма Легенда станет видимой в верхней части диаграммы сразу под Заголовком диаграммы . Мы можем заметить это на изображении выше.

---

Шаг 5. Добавьте заголовок оси в пузырьковую диаграмму с несколькими рядами в Excel

Названия осей в диаграмме также важны. Потому что названия осей связать определенные категории данных с визуальной информацией. На этом этапе мы добавим этот заголовок на диаграмму.

• Сначала перейдите на вкладку Chart Design .
• Во-вторых, выберите Добавить элемент диаграммы на ленте.
• Из раскрывающегося списка выберите Названия осей > Первичная горизонталь .

Мы видим ось Название оси X видно на изображении выше.

• Аналогичным образом добавьте Primary Vertical type Axis Title в диаграмму.

• После этого нажмите на эти заголовки.
• Затем отредактируйте их и дайте подходящие названия, связанные с набором данных.

---

Шаг 6. Добавьте метки данных

Предоставляя информацию о серии данных или ее отдельных точках данных, метки данных помогают тем, кто просматривает диаграмму, лучше понять ее содержимое. На этом этапе нашего метода мы добавим Метки данных к диаграмме.

• Сначала перейдите на вкладку Chart Design .
• Во-вторых, выберите Добавить элемент диаграммы на ленте.
• В раскрывающемся списке выберите Метки данных > Дополнительные параметры меток данных .

• В этот момент открывается панель задач Формат метки данных .
• Во-первых, щелкните значок Label Options .
• Во-вторых, разверните меню Опции этикетки .
• Затем установите флажки Y Value и Bubble Size .

Пузырьковая диаграмма выглядит так, как показано ниже.

Подробнее: Как создать пузырьковую диаграмму в Excel с метками (4 простых способа)

---

Шаг 7. Добавьте заголовок диаграммы

Названия диаграмм дают нам краткий обзор отображаемой информации. В этом разделе мы добавим его в нашу диаграмму.

• Сначала перейдите на вкладку Chart Design .
• Во-вторых, выберите Добавить элемент диаграммы на ленте.
• В раскрывающемся списке выберите Заголовок диаграммы > Над диаграммой .

• Теперь отредактируйте заголовок и дайте подходящий заголовок в соответствии с нашим соответствующим набором данных.

Объяснение конечного результата

Если мы сосредоточимся на продажах Флориды из графика. Хотя мы можем заметить, что количество продаж на неделе 2 является самым высоким, что представлено вторым оранжевым кругом слева, процент прибыли ниже, чем на неделе 3. Мы можем легко понять это, увидев размер круга для Неделя 2 и неделя 3. Очевидно, что круг недели 3 больше. В результате мы можем ясно понять из диаграммы, что, хотя на неделе 2 больше количество продаж, на неделе 3 больше процент прибыли.

---

💡Что нужно помнить

• Чтобы использовать пузырьковую диаграмму , мы должны немедленно упорядочить данные.
• Мы должны избегать вычурных цветов, которые иногда кажутся непривлекательными.
• Мы можем изменить цвет фона диаграммы, чтобы придать ей хороший, отточенный вид.
• Нам не следует добавлять слишком много точек данных в Пузырьковую диаграмму , так как тогда она становится беспорядочной.

---

Заключение

Спасибо, что прочитали эту статью, мы надеемся, что она была вам полезна. Пожалуйста, дайте нам знать в разделе комментариев, если у вас есть какие-либо вопросы или предложения. Пожалуйста, посетите наш веб-сайт ExcelDemy , чтобы узнать больше.

---

Связанные статьи

• Как создать 4-квадрантную пузырьковую диаграмму в Excel (с помощью простых шагов)
• Цветная пузырьковая диаграмма Excel на основе значений (2 простых метода)
• Как изменить размер пузырьков на точечной диаграмме в Excel (с помощью простых шагов)

Представление данных в виде пузырьковой диаграммы

Пузырьковая диаграмма — это разновидность точечной диаграммы, в которой точки данных заменены кружками, а размер кружков представляет дополнительное измерение данных. Как и в точечной диаграмме, в пузырьковой диаграмме не используется ось категорий — и горизонтальная, и вертикальная оси являются осями значений. В дополнение к значениям x и значениям y, которые отображаются на точечной диаграмме, на пузырьковой диаграмме отображаются значения x, значения y и значения z (размер).

Вы можете использовать пузырьковую диаграмму вместо точечной диаграммы, если ваши данные состоят из трех рядов данных, каждый из которых содержит набор значений. Размеры пузырьков определяются значениями в третьем ряду данных. Пузырьковые диаграммы часто используются для представления финансовых данных. Различные размеры пузырьков полезны для визуального выделения определенных значений.

Чтобы создать пузырьковую диаграмму, расположите данные в строках или столбцах на листе таким образом, чтобы значения x были перечислены в первой строке или столбце, а соответствующие значения y и значения размера пузырьков (z) — в соседних строках или столбцах. Например, организуйте данные рабочего листа, как показано на следующем рисунке.

На этой пузырьковой диаграмме количество продуктов отображается по горизонтальной оси, суммы продаж — по вертикальной оси, а доля рынка в процентах представлена ​​размером кружков.

Рассмотрите возможность использования пузырьковой диаграммы, если ваши данные включают следующее:

• Три значения на точку данных     Для каждого кружка требуются три значения. Эти значения могут быть в строках или столбцах на листе, но они должны быть в следующем порядке: значение x, значение y, а затем значение z.

• Несколько рядов данных     Нанесение нескольких рядов данных на пузырьковую диаграмму (несколько серий пузырьков) аналогично построению нескольких рядов данных на точечной диаграмме (несколько рядов рассеяния). В точечных диаграммах используются наборы значений x и значений y, а в пузырьковых диаграммах используются наборы значений x, значений y и значений z.

При создании пузырьковой диаграммы можно выбрать отображение пузырьков в двухмерном формате или с трехмерным эффектом.

Верх страницы

Создание сложной пузырьковой диаграммы

Итак, как мы создали эту пузырьковую диаграмму? Следующая процедура поможет вам создать пузырьковую диаграмму с аналогичными результатами. Для этой диаграммы мы использовали пример данных рабочего листа. Вы можете скопировать эти данные на свой рабочий лист или использовать свои собственные данные.

1. Скопируйте данные рабочего листа примера на пустой рабочий лист или откройте рабочий лист, содержащий данные, которые вы хотите отобразить на пузырьковой диаграмме.

   Чтобы скопировать пример данных рабочего листа

   1. Создайте пустую книгу или лист.

   2. org/ListItem»>

      Выберите пример в разделе справки.

      Примечание. Не выбирайте заголовки строк или столбцов.

   3. Нажмите CTRL+C.

   4. На листе выберите ячейку A1 и нажмите CTRL+V.

   	А	Б	С
   1	Количество продуктов	Продажи	Процент доли рынка
   2	5	5 500 долларов США	3%
   3	14	12 200 долларов США	12%
   4	20	60 000 долларов	33%
   5	18	24 400 долларов США	10%
   6	22	32 000 долларов США	42%

   Примечание. Убедитесь, что на листе есть как минимум четыре строки или столбца данных. При создании пузырьковой диаграммы из трех или менее строк или столбцов данных диаграмма отображает пузырьки неправильно.

2. Выберите данные, которые вы хотите отобразить на пузырьковой диаграмме.

   Примечание. Лучше не включать в выборку заголовки строк и столбцов. Если вы выберете заголовки с вашими данными, диаграмма может дать неверные результаты.

3. На вставке , в группе Charts щелкните стрелку рядом с Scatter Charts .

4. org/ListItem»>

   Выберите пузырек со значком трехмерного эффекта.

5. Щелкните область диаграммы на диаграмме. Отображает инструменты диаграммы 9.0621 .

6. В разделе Инструменты для работы с диаграммами на вкладке Дизайн в группе Стили диаграмм выберите стиль диаграммы, который вы хотите использовать.

7. Если вы видите легенду на диаграмме, щелкните легенду и нажмите клавишу DELETE.

8. org/ListItem»>

   Чтобы изменить размер диаграммы, на вкладке Формат в группе Размер выберите нужный размер фигуры в полях Высота фигуры и Ширина фигуры , а затем нажмите клавишу ВВОД.

   Для нашей пузырьковой диаграммы мы использовали 3,5 дюйма как для высоты, так и для ширины фигуры.

9. Чтобы отформатировать и расположить заголовок диаграммы на диаграмме, щелкните область диаграммы и выполните следующие действия:

   1. В диаграмме щелкните заголовок диаграммы и введите нужный текст.

      Для нашей пузырьковой диаграммы мы набрали Исследование доли рынка .

   2. Чтобы уменьшить размер заголовка диаграммы, щелкните его правой кнопкой мыши, выберите Шрифт и введите нужный размер.

      Для нашей пузырьковой диаграммы мы использовали 12 .

   3. Чтобы выровнять заголовок диаграммы с областью графика, щелкните заголовок диаграммы и перетащите его в нужное место.

10. Чтобы добавить заголовок горизонтальной оси, щелкните область диаграммы на диаграмме и выполните следующие действия:

    org/ItemList»>

    1. Щелкните значок плюса рядом с диаграммой

    2. Выберите Названия осей , а затем выберите Основной горизонтальный .

    3. Выберите текстовое поле «Название оси» и введите текст.

       Для нашей пузырьковой диаграммы мы ввели Количество продуктов .

11. org/ListItem»>

    Щелкните вертикальную ось или выберите ее из списка элементов диаграммы (вкладка Формат , группа Текущий выбор , поле Элементы диаграммы ).

12. На вкладке Формат в группе Текущий выбор щелкните Формат выбора .

13. В разделе Опции оси выполните следующие действия:

    1. Для Минимум , введите 0 (ноль).

    2. org/ListItem»>

       Для Максимум введите нужный номер.

       Для нашей пузырьковой диаграммы мы набрали 80000 .

14. В диалоговом окне Формат оси щелкните Номер .

15. В разделе Номер в поле Десятичные разряды введите 0 (ноль), затем щелкните стрелку вниз в правом верхнем углу и щелкните 9.0620 Закрыть .

16. Чтобы применить специальный эффект форматирования к области графика, области диаграммы, заголовку диаграммы или вертикальной оси диаграммы, щелкните этот элемент диаграммы или выберите его из списка элементов диаграммы ( вкладка Формат , группа Текущий выбор , поле Элементы диаграммы ), а затем выполните следующие действия:

    org/ItemList»>

    1. На вкладке Формат в группе Стили формы нажмите кнопку Дополнительно рядом с Эффекты формы .

    2. Выберите эффект, который хотите использовать.

17. Если вы хотите использовать цвета темы, отличные от темы по умолчанию, применяемой к вашей книге, выполните следующие действия:

    1. org/ListItem»>

       На вкладке Макет страницы в группе Темы щелкните Темы .

    2. Выберите тему, которую хотите использовать. (Наведите указатель мыши на каждую тему, чтобы увидеть предварительный просмотр того, как тема будет выглядеть при применении к диаграмме.)

Диаграмму можно сохранить как шаблон, который можно использовать в качестве основы для других подобных диаграмм. Дополнительные сведения см. в разделе Сохранение пользовательской диаграммы в качестве шаблона.

Верх страницы

Создание сложной пузырьковой диаграммы

Итак, как мы создали эту пузырьковую диаграмму? Следующая процедура поможет вам создать пузырьковую диаграмму с аналогичными результатами. Для этой диаграммы мы использовали пример данных рабочего листа. Вы можете скопировать эти данные на свой рабочий лист или использовать свои собственные данные.

1. Скопируйте данные рабочего листа примера на пустой рабочий лист или откройте рабочий лист, содержащий данные, которые вы хотите отобразить на пузырьковой диаграмме.

   Как скопировать пример данных рабочего листа

   1. Создайте пустую книгу или лист.

   2. org/ListItem»>

      Выберите пример в разделе справки.

      Примечание. Не выбирайте заголовки строк или столбцов.

   3. Нажмите CTRL+C.

   4. На листе выберите ячейку A1 и нажмите CTRL+V.

   	А	Б	С
   1	Количество продуктов	Продажи	Процент доли рынка
   2	5	5 500 долларов США	3%
   3	14	12 200 долларов США	12%
   4	20	60 000 долларов	33%
   5	18	24 400 долларов	10%
   6	22	32 000 долларов США	42%

   Примечание. Убедитесь, что на листе есть как минимум четыре строки или столбца данных. При создании пузырьковой диаграммы из трех или менее строк или столбцов данных диаграмма отображает пузырьки неправильно.

2. Выберите данные, которые вы хотите отобразить на пузырьковой диаграмме.

   Примечание. Лучше не включать в выборку заголовки строк и столбцов. Если вы выберете заголовки с вашими данными, диаграмма может дать неверные результаты.

3. На вставке , в группе Charts нажмите Other Charts .

4. org/ListItem»>

   Под Bubble щелкните Bubble with a 3-D Effect .

5. Щелкните область диаграммы на диаграмме.

   Отображает инструменты диаграммы , добавляя вкладки Design , Layout и Format .

6. На вкладке Design в группе Стили диаграмм щелкните стиль диаграммы, который вы хотите использовать.

   Для нашей пузырьковой диаграммы мы использовали Стиль 29 .

7. org/ListItem»>

   На диаграмме щелкните легенду и нажмите клавишу DELETE.

8. Чтобы изменить размер диаграммы, на вкладке Формат в группе Размер выберите нужный размер фигуры в полях Высота фигуры и Ширина фигуры , а затем нажмите клавишу ВВОД.

   Для нашей пузырьковой диаграммы мы использовали 3,5 дюйма как для высоты, так и для ширины фигуры.

9. Чтобы добавить, отформатировать и разместить заголовок диаграммы на диаграмме, щелкните область диаграммы и выполните следующие действия:

   org/ItemList»>

   1. На вкладке Layout в группе Labels щелкните Chart Title , а затем щелкните Над диаграммой .

   2. В диаграмме щелкните заголовок диаграммы и введите нужный текст.

      Для нашей пузырьковой диаграммы мы набрали Исследование доли рынка в отрасли .

   3. Чтобы уменьшить размер заголовка диаграммы, щелкните его правой кнопкой мыши и введите нужный размер в поле Размер в контекстном меню.

      Для нашей пузырьковой диаграммы мы использовали 12 .

   4. Чтобы выровнять заголовок диаграммы с областью графика, щелкните заголовок диаграммы, а затем перетащите его в нужное место.

10. Чтобы добавить заголовок горизонтальной оси, щелкните область диаграммы на диаграмме и выполните следующие действия:

    1. На вкладке Layout , в Labels щелкните Заголовки осей , а затем щелкните Заголовок основной горизонтальной оси , а затем щелкните Заголовок под осью .

    2. Щелкните заголовок горизонтальной оси, введите нужный текст и нажмите клавишу ВВОД.

       Для нашей пузырьковой диаграммы мы ввели Количество продуктов .

11. Щелкните вертикальную ось или выберите ее из списка элементов диаграммы (вкладка Макет , группа Текущий выбор , поле Элементы диаграммы ).

12. На вкладке Формат в группе Текущий выбор щелкните Формат выбора .

13. org/ListItem»>

    В разделе Опции оси выполните следующие действия:

    1. Для Минимум выберите параметр Фиксированный , а затем введите 0 (ноль) в поле Фиксированный .

    2. На Максимум , выберите параметр Фиксированный , а затем введите нужное число в поле Фиксированный .

       Для нашей пузырьковой диаграммы мы набрали 80000 .

14. org/ListItem»>

    В диалоговом окне Формат оси щелкните Номер .

15. В разделе Номер в поле Десятичные разряды введите 0 (ноль) и нажмите Закрыть .

16. Чтобы применить специальный эффект форматирования к области графика, области диаграммы, заголовку диаграммы или вертикальной оси диаграммы, щелкните этот элемент диаграммы или выберите его из списка элементов диаграммы (вкладка Layout , Current Selection , поле Элементы диаграммы ), а затем выполните следующие действия:

    1. org/ListItem»>

       На вкладке Формат в группе Стили формы нажмите кнопку Дополнительно .

    2. Выберите эффект, который хотите использовать.

       Для нашей пузырьковой диаграммы мы использовали Тонкий эффект — Акцент 4 для области графика, Интенсивный эффект — Акцент 4 для области диаграммы, Тонкий эффект — Акцент 4 для заголовка диаграммы и Интенсивная линия — Акцент 6 для вертикальной оси.

17. Если вы хотите использовать цвета темы, отличные от темы по умолчанию, применяемой к вашей книге, сделайте следующее:

    org/ItemList»>

    1. На вкладке Макет страницы в группе Темы щелкните Темы .

    2. В разделе Встроенный выберите тему, которую хотите использовать.

       Для нашей пузырьковой диаграммы мы использовали тему Foundry .

Верх страницы

Сохранить диаграмму как шаблон

Если вы хотите создать другую диаграмму, подобную только что созданной, вы можете сохранить диаграмму как шаблон, который можно использовать в качестве основы для других подобных диаграмм.

1. Щелкните диаграмму, которую вы хотите сохранить в качестве шаблона.

2. На вкладке Design в группе Type нажмите Сохранить как шаблон .

3. В поле Имя файла введите имя шаблона.

   Совет: Если вы не укажете другую папку, файл шаблона (.crtx) будет сохранен в папке Charts , а шаблон станет доступным в разделе Templates в диалоговом окне Insert Charts ( Insert вкладка , группа Charts , средство запуска диалогового окна ) и диалоговое окно Change Chart Type ( Design 9Вкладка 0621, группа Type , Change Chart Type ).

   Дополнительные сведения о применении шаблона диаграммы см. в разделе Сохранение пользовательской диаграммы в качестве шаблона.

Примечание.  Шаблон диаграммы содержит форматирование диаграммы и сохраняет цвета, используемые при сохранении диаграммы в качестве шаблона. Когда вы используете шаблон диаграммы для создания диаграммы в другой книге, новая диаграмма использует цвета шаблона диаграммы, а не цвета темы документа, которая в данный момент применяется к книге. Чтобы использовать цвета темы документа вместо цветов шаблона диаграммы, щелкните правой кнопкой мыши область диаграммы и выберите пункт 9.0620 Сброс в соответствии со стилем в контекстном меню.

Верх страницы

Полное руководство по пузырьковым диаграммам

Что такое пузырьковая диаграмма?

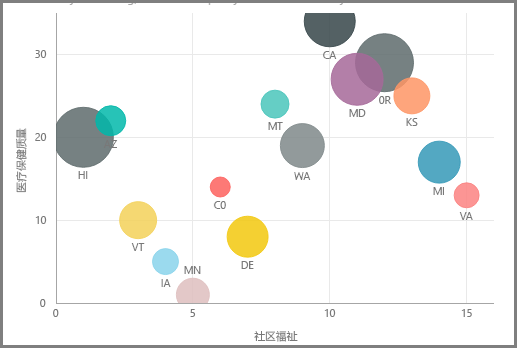

Пузырьковая диаграмма (также известная как пузырьковая диаграмма) — это расширение точечной диаграммы, используемое для просмотра взаимосвязей между тремя числовыми переменными. Каждая точка на пузырьковой диаграмме соответствует одной точке данных, а значения переменных для каждой точки обозначены положением по горизонтали, положению по вертикали и размеру точки.

В приведенном выше примере пузырьковой диаграммы показано количество очков, набранных командами за игру в регулярном сезоне Национальной футбольной лиги в 2018 году. Каждый кружок представляет результат одной команды. В горизонтальном положении кружка указано среднее количество очков, набранных этой командой в каждой игре, а в вертикальном положении указано среднее количество очков, набранных этой командой в каждой игре. Размер каждого пузыря указывает на количество побед, заработанных каждой командой, при этом более крупные пузыри соответствуют более высокому коэффициенту выигрыша. (Ничья стоит половину победы.)

Из графика видно, что разница в очках, набранных командами, намного больше, чем у их противников, но между ними нет особенно сильной корреляции. Вместо этого главный вывод из сюжета исходит из третьей переменной: по мере того, как команды набирают больше очков и позволяют меньше очков своим противникам (в направлении вверху слева), они будут одерживать больше побед, как и следовало ожидать.

Название «пузырьковая диаграмма» иногда используется для обозначения другого типа диаграммы, а именно круговой диаграммы. Это совершенно другой тип диаграммы, который будет кратко рассмотрен в конце статьи.

Когда следует использовать пузырьковую диаграмму

Как и точечная диаграмма, пузырьковая диаграмма в основном используется для изображения и демонстрации отношений между числовыми переменными. Однако добавление размера маркера в качестве измерения позволяет сравнивать три переменные, а не только две. На одной пузырьковой диаграмме мы можем провести три различных попарных сравнения (X и Y, Y и Z, X и Z), а также общее трехстороннее сравнение. Для получения одинакового количества идей потребуется несколько диаграмм рассеяния с двумя переменными; даже в этом случае вывод о трехсторонней связи между точками данных не будет таким прямым, как в пузырьковой диаграмме.

На трех вышеприведенных графиках рассеяния показаны те же данные, что и в исходном примере пузырьковой диаграммы. Хотя из этой серии графиков легче получить конкретное количество побед для каждой команды, взаимосвязь между всеми тремя переменными не так четко указана, как в пузырьковой диаграмме.

Пример структуры данных

avg_points_against	avg_points_for	побед
26,56	14.06	3
26,44	25,88	7
17,94	24,31	10
23,38	16,81	6
…	…	…

Пузырьковая диаграмма создается из таблицы данных с тремя столбцами. Два столбца будут соответствовать горизонтальному и вертикальному положению каждой точки, а третий будет указывать размер каждой точки. Для каждой строки таблицы будет нанесена одна точка.

Передовой опыт использования пузырьковой диаграммы

Масштабирование площади пузырька по значению

Одна простая ошибка, которую можно совершить, заключается в масштабировании диаметров или радиусов точек по значениям третьей переменной. Когда выполняется такое масштабирование, точка с удвоенным значением другой точки в конечном итоге будет иметь четырехкратную площадь, из-за чего ее значение будет выглядеть намного больше, чем на самом деле гарантировано.

Вместо этого убедитесь, что площади пузырьков соответствуют значениям третьей переменной. В том же сценарии, что и выше, точка с удвоенным значением другой точки должна иметь sqrt (2) = 1,41 диаметра или радиуса, так что ее площадь в два раза больше, чем у меньшей точки.

В зависимости от того, как вы создаете пузырьковую диаграмму, вам может потребоваться масштабировать данные, чтобы учесть, как значения данных сопоставляются с размерами точек. Многие инструменты визуализации автоматически сопоставляют значение с площадью, но будьте осторожны в тех случаях, когда вместо этого значение сопоставляется с диаметром или радиусом.

Ограничение количества точек для построения

Пузырьковые диаграммы обычно рисуются с прозрачностью точек, поскольку перекрытия возникают гораздо чаще, чем когда все точки имеют небольшой размер. Это перекрытие также означает, что существуют ограничения на количество точек данных, которые можно нанести на график, сохраняя при этом удобочитаемость графика.

Без прозрачности меньшая точка данных не была бы видна на фоне более крупной.

Не существует жестких указаний относительно того, подходит ли набор данных для пузырьковой диаграммы или нет, но об этом следует помнить при создании пузырьковой диаграммы. Если кажется, что слишком много перерисовки, то, возможно, стоит подумать о способе суммирования данных или выбрать другой тип диаграммы для представления ваших данных. Уменьшение размера пузырьков может помочь обеспечить некоторое физическое разделение между точками, но это также затруднит считывание значений по размерам пузырьков.

Включите легенду

В качестве еще одного совета рекомендуется включить легенду или другой ключ на ваш график, чтобы показать, как различные размеры пузырьков соответствуют значениям вашей третьей переменной. Довольно легко оценить и сравнить значения на основе горизонтальной или вертикальной длины и положения благодаря делениям на осях. Ключ для размеров пузырьков служит той же цели, что и галочки для третьей переменной.

Если вы используете приложение для визуализации с интерактивными возможностями, рекомендуется включить эту функцию, чтобы значения отображались при выборе или наведении курсора на отдельные точки. Для печати рекомендуется пометить ключевые точки, чтобы улучшить коммуникативные возможности пузырьковой диаграммы.

Представление четкой тенденции

Если вы планируете использовать пузырьковую диаграмму для представления информации другим людям, убедитесь, что она способна представить четкую тенденцию с использованием размера точек в качестве индикатора ценности. При разработке диаграммы поэкспериментируйте с порядком отображения переменных. Две самые важные переменные или самые важные отношения должны оказаться на вертикальной и горизонтальной осях. Избегайте использования пузырьковой диаграммы, если третья переменная не вносит существенного вклада в историю, рассказанную диаграммой, и вместо этого используйте дополнительные, более простые графики.

Включение отрицательных значений

Если переменная принимает отрицательные значения, то ее нельзя напрямую присвоить размеру точек в качестве кодировки: в конце концов, как фигура может иметь отрицательную площадь? Дополнительная информация должна быть закодирована в размер формы, чтобы указать отрицательные значения. Например, у вас могут быть закрашенные кружки, обозначающие положительные значения, а незакрашенные кружки — отрицательные. В качестве другой альтернативы у вас могут быть положительные точки одного цвета и отрицательные точки другого цвета.

Конечно, в первую очередь стоит проверить, имеют ли такие кодировки смысл: вместо этого переменную лучше присвоить одной из позиционных осей! Старайтесь избегать кодирования отрицательных значений пузырьками, если это действительно не добавляет ценность графику.

Точечная диаграмма

Пузырьковая диаграмма, конечно же, построена на точечной диаграмме в качестве основы, только с добавлением третьей переменной через размер точки. Однако стоит упомянуть, что третьи переменные могут быть добавлены к точечным диаграммам с помощью других точечных кодировок. Самым распространенным среди них является цвет. Когда у нас есть категориальная третья переменная (принимающая дискретные значения, которые могут быть упорядочены или не упорядочены), мы можем присвоить каждой категории точек отдельный оттенок. На самом деле можно использовать оттенок как четвертая переменная в сочетании с размером в пунктах, но ее следует использовать осторожно, так как это может привести к информационной перегрузке — предыдущие предостережения относительно представления четкой тенденции значительно усиливаются с четвертой переменной.

Цвет также можно использовать для кодирования числовых переменных. Если у нас есть цветовая палитра, в которой цвета имеют непрерывную связь (например, светлый и темный), мы можем использовать цвет для обозначения значения третьей переменной, а не размера. Обратите внимание, что восприятие значения на основе цвета имеет те же ограничения, что и использование размера, поэтому легенда так же необходима при использовании цвета, как и для размера в пунктах.

Пузырьковая карта

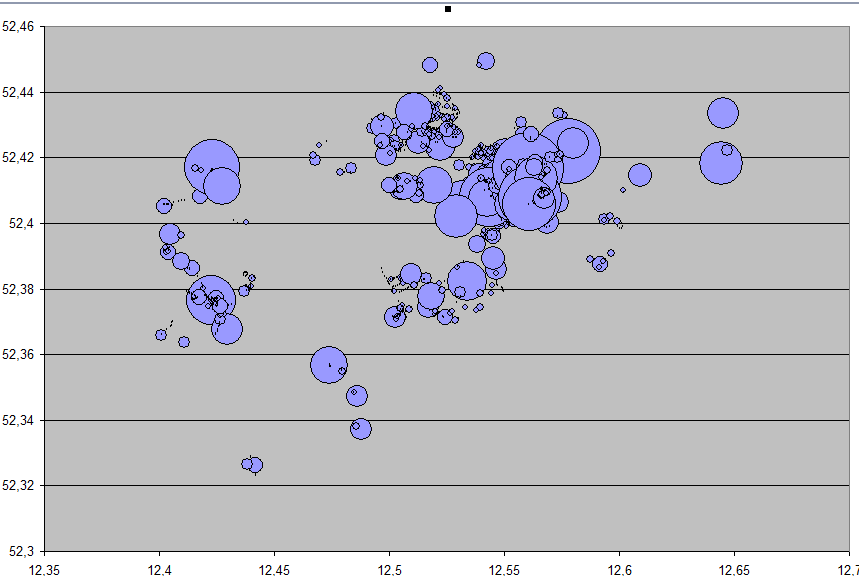

Если две позиционные переменные представляют географические координаты (т. е. широту и долготу), мы можем наложить пузырьки на фоновую карту и получить пузырьковую карту. Пузырьковая карта — это интересное расширение точечной карты, которое может помочь с потенциальными проблемами последней, связанными с перерисовкой. Если бы на точечной карте было бы так много точек в регионе, что их количество было бы трудно увидеть, мы могли бы поменять их местами с помощью одного пузырька, который сообщает общее количество точек в регионе.

Хотя этот пример из поиска аренды Craigslist не имеет стандартного масштабирования пузырьков, он все же демонстрирует, как пузырьки могут помочь суммировать потенциально плотно упакованные точки.

Упакованная круговая диаграмма

Упакованная круговая диаграмма (также известная как круговая упаковка, пузырьковое облако) — это тип диаграммы, который на своей поверхности может выглядеть как пузырьковая диаграмма. В то время как пузырьки на диаграмме упакованных кругов указывают числовые значения или частоты, как и раньше, это единственная присутствующая переменная: пузырьки сгруппированы вместе в плотном расположении без каких-либо реальных позиционных осей.

В некотором смысле, вы можете думать об упакованной круговой диаграмме как о гистограмме, состоящей из дисков. Однако это обнажает недостатки круглой диаграммы: как и в пузырьковой диаграмме, трудно получить точные значения или ранжирование по неупорядоченным размерам пузырьков. Обычно вам лучше придерживаться гистограммы, леденцовой диаграммы или точечной диаграммы для передачи информации из-за того, что они используют позицию для кодирования значения. Одно преимущество, которое имеют упакованные круги, состоит в том, что, если есть много групп для построения, круговая упаковка может быть намного более компактной, чем отображение каждой категории в длинной строке. Однако вы также можете объединить меньшие значения в группу «другие», чтобы уменьшить место на более привычной диаграмме.
