Зачем и как использовать визуализацию данных?

Инфографика
8 мин на чтение
16212

Данная статья написана представителем компании DevExpress и опубликована в блоге на ХабраХабре.

Медицинские исследователи установили, что если в инструкции к лекарству находится только текст, человек усваивает из нее лишь 70% информации. Если же в инструкцию добавить картинки, человек усвоит уже 95%.

В нашей компании уже много лет занимаются разработкой и поддержкой инструментов для визуализации данных, охватывая большой диапазон платформ и технологий. И в этом есть смысл, ведь визуализационные инструменты всегда были и остаются востребованными на рынке разработки. И мы знаем, в чем причина такой популярности.

Что такое визуализация данных?

Прежде всего, нужно знать, что же такое визуализация данных и какие ее методы используются, в том числе и в повседневной жизни.

Самые простые, а потому и самые распространенные методы визуализации — это графики.

Визуализация данных

— это наглядное представление массивов различной информации. Существует несколько типов визуализации:

Обычное визуальное представление количественной информации в схематической форме. К этой группе можно отнести всем известные круговые и линейные диаграммы, гистограммы и спектрограммы, таблицы и различные точечные графики.
Данные при визуализации могут быть преобразованы в форму, усиливающую восприятие и анализ этой информации. Например, карта и полярный график, временная линия и график с параллельными осями, диаграмма Эйлера.
Концептуальная визуализация позволяет разрабатывать сложные концепции, идеи и планы с помощью концептуальных карт, диаграмм Ганта, графов с минимальным путем и других подобных видов диаграмм.

Стратегическая визуализация переводит в визуальную форму различные данные об аспектах работы организаций. Это всевозможные диаграммы производительности, жизненного цикла и графики структур организаций.
Графически организовать структурную информацию с помощью пирамид, деревьев и карт данных поможет метафорическая визуализация, ярким примером которой является карта метро.

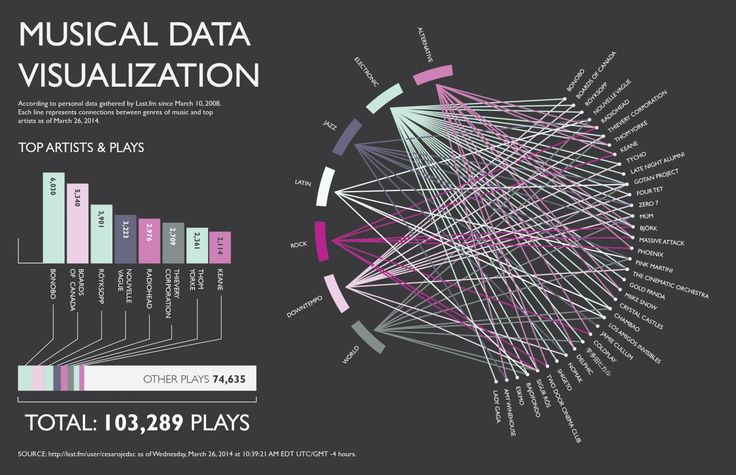

Комбинированная визуализация позволяет объединить несколько сложных графиков в одну схему, как в карте с прогнозом погоды.

Зачем использовать визуализацию данных?

Визуальная информация лучше воспринимается и позволяет быстро и эффективно донести до зрителя собственные мысли и идеи. Физиологически, восприятие визуальной информации является основной для человека. Есть многочисленные исследования, подтверждающие, что:

90% информации человек воспринимает через зрение
70% сенсорных рецепторов находятся в глазах
около половины нейронов головного мозга человека задействованы в обработке визуальной информации
на 19% меньше при работе с визуальными данными используется когнитивная функция мозга, отвечающая за обработку и анализ информации
на 17% выше производительность человека, работающего с визуальной информацией

на 4,5% лучше воспоминаются подробные детали визуальной информации

Если попросить читателя вспомнить названия материков, в голове возникнет именно эта картинка в 60000 раз быстрее воспринимается визуальная информация по сравнению с текстовой

На графике читатель быстрее найдет минимальное и максимальное значения.

10% человек запоминает из услышанного, 20% — из прочитанного, и 80% — из увиденного и сделанного
на 323% лучше человек выполняет инструкцию, если она содержит иллюстрации

Инструкцию снизу намного легче и быстрее понять и выполнить.

Подробнее о фактах и исследованиях можно посмотреть в интересной инфографике здесь.

Очевидно, что человек предрасположен обрабатывать именно визуальную информацию. Помимо прекрасной обработки нашим мозгом, визуализация данных имеет несколько преимуществ:

Акцентирование внимания на разных аспектах данных

С помощью графиков можно легко обратить внимание читателя на красные показатели.

Анализ большого набора данных со сложной структурой
Уменьшение информационной перегрузки человека и удерживание его внимания

Однозначность и ясность выводимых данных
Выделение взаимосвязей и отношений, содержащихся в информации

На графике легко можно заметить важные данные.

Эстетическая привлекательность

Эстетически привлекательные графики делают подачу данных эффектной и запоминающейся.

Эдвард Тафти, автор одних из лучших книг по визуализации, описывает ее как инструмент для показа данных; побуждения зрителя задуматься о сути, а не методологии; избежания искажения того, что должны сказать данные; отображения многих чисел на небольшом пространстве; показа большого набора данных связным и единым целым; побуждения зрителя сравнивать фрагменты данных; служения достаточно четким целям: описанию, исследованию, упорядочиванию или украшению («The Visual Display of Quantitative Information», Edward Tufte).

Как правильно использовать визуализацию данных?

Успех визуализации напрямую зависит от правильности ее применения, а именно от выбора типа графика, его верного использования и оформления.

60% успеха визуализации зависит от выбора типа графика, 30% — от его правильного использования и 10% — от его верного оформления.

Правильный тип графика

График позволяет выразить идею, которую несут данные, наиболее полно и точно, поэтому очень важно выбрать подходящий тип диаграммы. Выбор можно осуществить по алгоритму:

Цели визуализации — это реализация основной идеи информации, это то, ради чего нужно показать выбранные данные, какого эффекта нужно добиться — выявления отношений в информации, показа распределения данных, композиции или сравнения данных.

В первом ряду показаны графики с целями показа отношений на данных и распределения данных, а во втором ряду целями являются показ композиции и сравнения данных.

Отношения в данных — это то, как они зависят друг от друга, связь между ними. С помощью отношений можно выявить наличие или отсутствие зависимостей между переменными. Если основная идея информации содержит фразы «относится к», «снижается/повышается при», то нужно стремиться показать именно отношения в данных.
Распределение данных — то, как они располагаются относительно чего-либо, сколько объектов попадает в определенные последовательные области числовых значений.

Основная идея при этом будет содержать фразы «в диапазоне от x до y», «концентрация», «частотность», «распределение».

Композиция данных — объединение данных с целью анализа общей картины в целом, сравнения компонентов, составляющих процент от некоего целого. Ключевыми фразами для композиции являются «составило x%», «доля», «процент от целого».

Сравнение данных — объединение данных, с целью сравнения некоторых показателей, выявление того, как объекты соотносятся друг с другом. Также это сравнение компонентов, изменяющихся с течением времени. Ключевые фразы для идеи при сравнении — «больше/меньше чем», «равно», «изменяется», «повышается/понижается».

После определения цели визуализации требуется определить тип данных. Они могут по своему типу и структуре быть очень разнородными, но в самом простом случае выделяют непрерывные числовые и временные данные, дискретные данные, географические и логические данные. Непрерывные числовые данные содержат в себе информацию зависимости одной числовой величины от другой, например графики функций, такой как y=2x. Непрерывные временные содержат в себе данные о событиях, происходящих на каком-либо промежутке времени, как график температуры, измеряемой каждый день. Дискретные данные могут содержать в себе зависимости категорийных величин, например график количества продаж товаров в разных магазинах. Географические данные содержат в себе различную информацию, связанную с местоположением, геологией и другими географическими показателями, яркий пример — это обычная географическая карта. Логические данные показывают логическое расположение компонентов относительно друг друга, например генеалогическое древо семьи.

Графики непрерывных числовых и временных данных, дискретных данных, географических и логических данных.

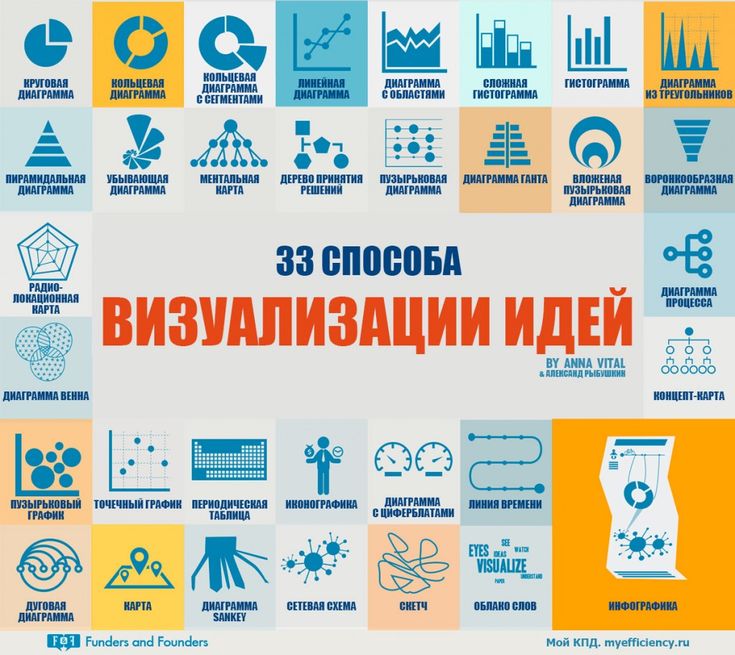

В зависимости от цели и данных можно выбрать наиболее подходящий им график. Лучше всего избегать разнообразия ради разнообразия и выбирать по принципу «чем проще, тем лучше». Только для специфичных данных использовать специфичные типы диаграмм, в остальных же случаях хорошо подойдут самые распространенные графики:

линейный (line)
с областями (area)
колонки и гистограммы (bar)
круговая диаграмма (pie, doughnut)
полярный график (radar)
точечный график (scatter, bubble)
карты (map)
деревья (tree, mental map, tree map)
временные диаграммы (time line, gantt, waterfall).

Линейные диаграммы, графики с областями и гистограммы могут содержать в одном аргументе для одной категории несколько значений, которые могут быть как абсолютными (тогда к таким видам графикам прибавляется приставка stacked), так и относительными (full stacked).

График со stacked значениями и с full stacked

При выборе подходящего графика можно руководствоваться следующей таблицей, составленной на основе этой диаграммы и книги «Говори на языке диаграмм» Джина Желязны:

Правильное использование графика

Важно не только верно выбрать тип графика, но и правильно его использовать:

Не нужно нагружать график большим количеством информации. Оптимальное количество разных типов данных, категорий — это не более 4-5, иначе же целесообразнее разделить такую диаграмму на несколько штук.

Такой график можно сравнить со спагетти и лучше разделить на несколько диаграмм.

Верно выбрать шкалу и ее масштаб для графика. Для гистограмм и графиков с областями предпочтительнее начинать шкалу значений с нуля. Постараться не использовать инвертированные шкалы — это очень часто вводит зрителя в заблуждение относительно данных.

Неверная шкала отрицательно влияет на восприятие данных. В первом случае некорректно выбран масштаб, во втором шкала инвертирована.

Для круговых диаграмм и графиков, где показан процент от общей доли, сумма значений всегда должна составлять 100%.
Для лучшего восприятия данных информацию на оси лучше упорядочить — либо по значениям, либо по алфавиту, либо по логическому смыслу.

Правильное оформление графика

Ничто так не радует глаз, как правильно оформленные графики, и ничто так не портит диаграммы, как наличие графического «мусора». Основные принципы оформления:

использовать палитры похожих, не ярких цветов, и постараться ограничиться набором из шести штук
вспомогательные и второстепенные линии должны быть простыми и не бросающимися в глаза

Вспомогательные линии на графике не должны отвлекать внимание от основной идеи данных.

там, где возможно, использовать только горизонтальные надписи на осях;
для графиков с областями предпочтительнее использовать цвет с прозрачностью;
для каждой категории на графике использовать свой цвет.

Выводы

Визуализация — мощный инструмент донесения мыслей и идей до конечного потребителя, помощник для восприятия и анализа данных. Но как и все инструменты, ее нужно применять в свое время и в своем месте. В противном случае информация может восприниматься медленно, а то и некорректно.

На графиках изображены одни и те же данные, слева показаны основные ошибки визуализации, а справа они исправлены.

При умелом применении визуализация данных позволяет сделать материал впечатляющим, нескучным и запоминающимся.

P.S. Графики для статьи были сделаны с помощью DevExtreme.

Источник: Хабр

#инфографика
#статья

Что такое визуализация информации? Определение и часто задаваемые вопросы

Визуализация информации Определение

Визуализация информации относится к использованию поддерживаемых компьютером интерактивных визуальных представлений числовых и нечисловых абстрактных наборов данных для расширения человеческого познания.
‍

Часто задаваемые вопросы

‍
‍

Что такое визуализация информации?

Визуализация информации — это практика предоставления компьютерной программе набора инструкций для абстрагирования и восприятия больших объемов непространственных, неструктурированных совокупностей сложных данных с целью преобразования необработанной информации в визуальную форму и полезные идеи . Исследования в области взаимодействия человека с компьютером, психологии, визуального дизайна, графики, бизнес-методов и информатики подтверждают предположение, что процессы человеческого восприятия более эффективно задействованы при использовании интерактивных визуальных метафор, чем в строго семантических областях.

Один из самых фундаментальных и интуитивно понятных подходов к анализу данных. Обработка визуальной информации является важным подспорьем в принятии решений, исследованиях и открытиях, общении и вдохновении в таких приложениях, как научные исследования, анализ финансовых данных, цифровые библиотеки, исследования рынка. , интеллектуальный анализ данных, обнаружение наркотиков, картирование преступлений и контроль производственного производства.

Визуализация информации и визуальная аналитика играют неотъемлемую роль в современных методах бизнес-аналитики, реализуемых с помощью программного обеспечения для визуальной информации и графических дизайнеров. Некоторые примеры визуализации информации включают точечные диаграммы, поверхностные графики, гистограммы, графики с параллельными координатами и древовидные карты.

Как организовать информацию визуально

Первым шагом в процессе визуализации информации является установление информационных потребностей целевой группы пользователей с помощью качественного исследования, которое затем можно использовать для определения наиболее эффективного подхода к организации информации. Процесс организации визуальной информации довольно линейный и последовательный:

Определите проблему : Определите, какую проблему решит визуализация информации, спросив, что нужно пользователю и как он будет с этим работать. Сложность должна определяться уровнем навыков пользователя.
Определите данные, которые должны быть представлены : Данные должны быть классифицированы, чтобы определить способ их отображения — количественные данные, исходные данные или категориальные данные.
Определите измерения, необходимые для представления данных : Размеры и атрибуты должны быть указаны для определения типов анализа, который может быть проведен — однофакторный анализ, двумерный анализ, трехмерный анализ или многомерный анализ.
Определение структур данных : Отношения данных обычно структурированы как линейные, временные, пространственные, иерархические или сетевые отношения.
Определите взаимодействие, требуемое от визуализации : Определите, сколько взаимодействия потребуется пользователю от визуализации информации, чтобы определить, какая модель будет наиболее эффективной — статические модели, трансформируемые модели или управляемые модели.

Типы визуализации информации

Существует множество типов визуализации информации, каждый из которых имеет уникальные характеристики, призванные помочь людям интерпретировать и понимать информацию. Некоторые популярные инструменты и приемы и методы визуализации для представления визуальной информации включают в себя:

Картограмма
Кладограмма (филогенез)
Концептуальное картирование
Дендрограмма (классификация)
Эталонная модель визуализации информации
Графический рисунок
Тепловая карта 9 0030
HyperbolicTree
Многомерное масштабирование
Параллельные координаты
Среда решения проблем
Древовидная структура

‍

Источники визуальной информации и медиа

Важность визуального повествования больше, чем когда-либо, поскольку люди сталкиваются с постоянно расширяющимся информационным взрывом. По статистике, вовлеченность заметно увеличивается при включении визуальных элементов в контент. Существует множество источников дизайна визуальной информации и средств массовой информации, которые служат хранилищем общей инфографики, визуализации данных и визуализации информации, предлагая широкий спектр элементов интерактивности и дизайна.

Некоторые популярные источники визуальной информации, медиа и программное обеспечение для визуальной информации включают Siege Media, Inforgram, Piktochart, Visme, Easel.ly, Blugraphic, Canva, Venngage, Ceros, Getabout.me и Visually.

‍

Предлагает ли HEAVY.AI решение для визуализации информации?

HEAVY.AI Render — это серверный движок, предназначенный для рендеринга точечных карт, диаграмм рассеяния и полигональных визуализаций массивных наборов данных. Это дает пользователям возможность интерактивного исследовательского взаимодействия со сложными визуализациями с нулевой задержкой. HEAVY.AI помогает вам в интерактивном режиме запрашивать, визуализировать и управлять рабочими процессами обработки данных на основе миллиардов записей, помогая вам находить скрытые идеи, недоступные для основной аналитики.

Специализация по визуализации информации (NYU) | Coursera

Чему вы научитесь

Выбирать правильные методы визуализации для данной задачи анализа и представления данных
Оценивать качество графиков по их выразительности и эффективности
Проверять Точность, Различимость, Заметность, и Разделимость, и их последствия для дизайна.
Создание визуализации данных с помощью D3.js

Приобретаемые навыки

Визуализация информации (INFOVIS)
D3.Js
Визуализация данных (DataViz)

Об этой специализации

1 910 последних просмотров

Эта специализация дает учащимся необходимые знания и практические навыки для создания прочной основы для визуализации информации, а также для проектирования и разработки передовых приложений для визуального анализа данных. Специализация характеризуется двумя основными взаимодополняющими особенностями: (1) обеспечение глубокого понимания визуального восприятия и теории визуального кодирования для разработки и оценки инновационных методов визуализации; (2) предоставление необходимых навыков для разработки передовых веб-приложений для визуального анализа данных. Специализация организована вокруг четырех курсов, которые охватывают основы, прикладное восприятие, продвинутый метод визуализации и интерактивную визуализацию. Специализация предназначена для подготовки студентов к работе над сложными проектами по науке о данных, которые требуют разработки интерактивных визуальных интерфейсов для анализа данных. Курсы также можно пройти индивидуально, чтобы улучшить соответствующие навыки визуализации. Например, курс по прикладному восприятию дает уникальные навыки для оценки и разработки инновационной визуализации во всевозможных сценариях.

Проекты по специализации позволяют учащимся расшифровывать, критиковать и переделывать визуализации, создавать эффективные цветовые шкалы, а также проектировать и разрабатывать полную интерактивную визуализацию с использованием реальных наборов данных. Каждый проект предназначен для того, чтобы учащиеся могли продемонстрировать мастерство в достижении целей курса.

Совместно используемый сертификат

Получите сертификат по завершении

100% онлайн-курсы

Начните немедленно и учитесь по собственному графику.

Coursera Labs

Включает практические учебные проекты.

Узнайте больше о Coursera Labs Внешняя ссылкаГибкое расписание

Гибкое расписание

Устанавливайте и соблюдайте гибкие сроки.

Начальный уровень

Базовый опыт программирования необходим для выполнения проектов в этом курсе. Знание JavaScript приветствуется.

Часов на выполнение

Приблизительно 4 месяца на выполнение

Предлагаемый темп 3 часа в неделю

Доступные языки

Английский

Субтитры: английский, арабский

Общий сертификат

Получите сертификат по завершении

100% онлайн-курсы

Начните сразу и учитесь по собственному графику.

Coursera Labs

Включает практические учебные проекты.

Узнайте больше о Coursera Labs Внешняя ссылкаГибкое расписание

Гибкое расписание

Устанавливайте и соблюдайте гибкие сроки.

Начальный уровень

Базовый опыт программирования необходим для выполнения проектов в этом курсе. Знание JavaScript приветствуется.

Часов на выполнение

Приблизительно 4 месяца на выполнение

Рекомендуемый темп 3 часа в неделю

Доступные языки

Английский

Субтитры: английский, арабский

How the Specialization Works

Пройти курсы

Специализация Coursera — это серия курсов, которые помогут вам овладеть навыком. Для начала зарегистрируйтесь на специализацию напрямую или просмотрите ее курсы и выберите тот, с которого вы хотите начать. Когда вы подписываетесь на курс, являющийся частью специализации, вы автоматически подписываетесь на полную специализацию. Можно пройти только один курс — вы можете приостановить обучение или отменить подписку в любое время. Посетите панель учащегося, чтобы отслеживать зачисление на курс и свой прогресс.

Практический проект

Каждая специализация включает практический проект. Вам нужно будет успешно завершить проект(ы), чтобы завершить специализацию и получить сертификат. Если специализация включает в себя отдельный курс для практического проекта, вам нужно будет пройти все остальные курсы, прежде чем вы сможете приступить к нему.

Получение сертификата

Когда вы закончите каждый курс и завершите практический проект, вы получите сертификат, которым сможете поделиться с потенциальными работодателями и своей профессиональной сетью.

Преподаватели

Энрико Бертини

Доцент

Информатика и инженерия

21 852 Учащиеся

90 028 4 Курсы

Кристиан Феликс

PhD. Кандидат
